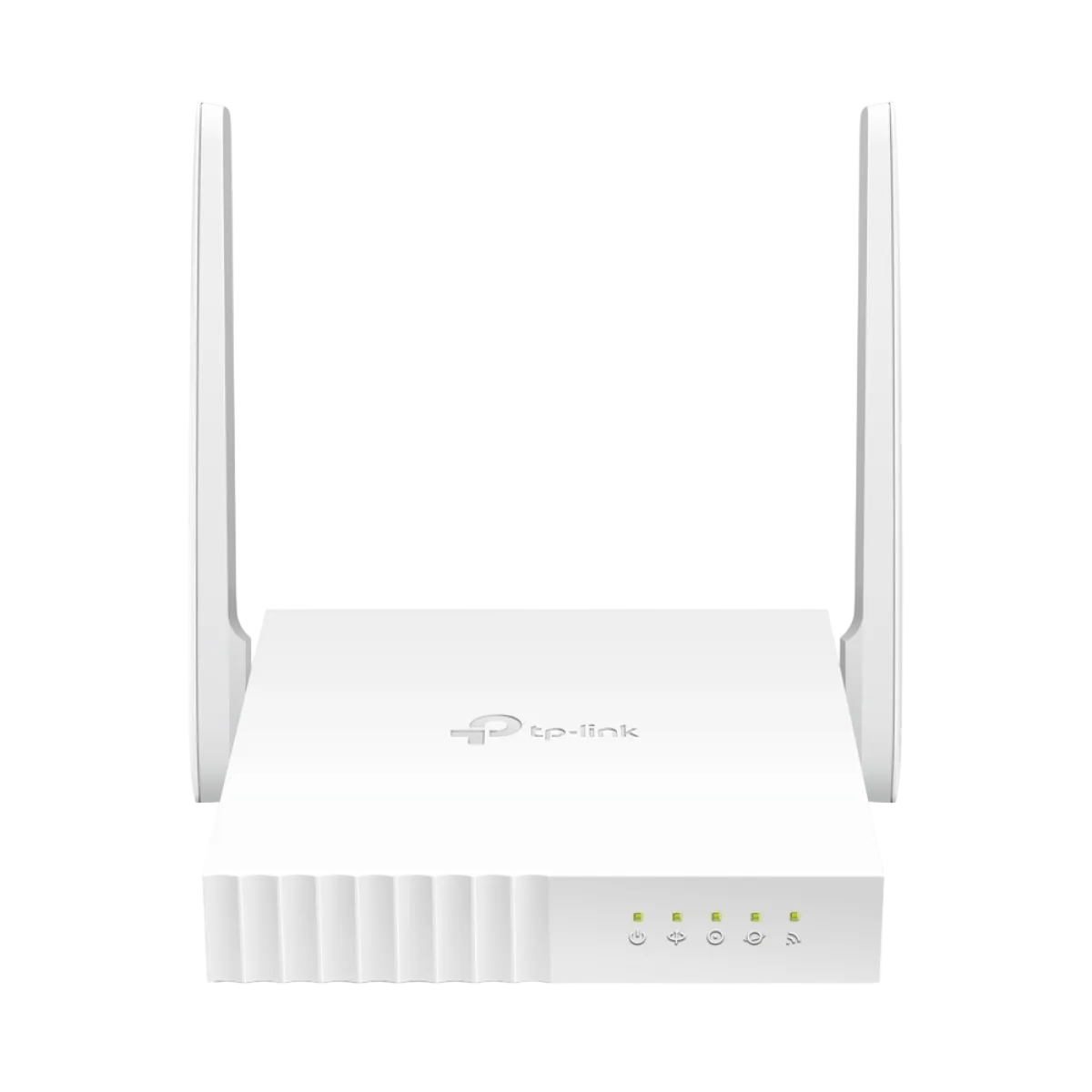

TP-Link XN020-G3 — оптический GPON HGU-роутер Wi-Fi N300 с гигабитным LAN-портом

TP-Link XN020-G3 — компактный оптический маршрутизатор класса N300, предназначенный для организации домашнего интернет-подключения по технологии GPON и создания беспроводной сети Wi-Fi.

Устройство объединяет оптический терминал ONU/ONT, маршрутизатор, беспроводную точку доступа 2,4 ГГц и один гигабитный Ethernet-порт.

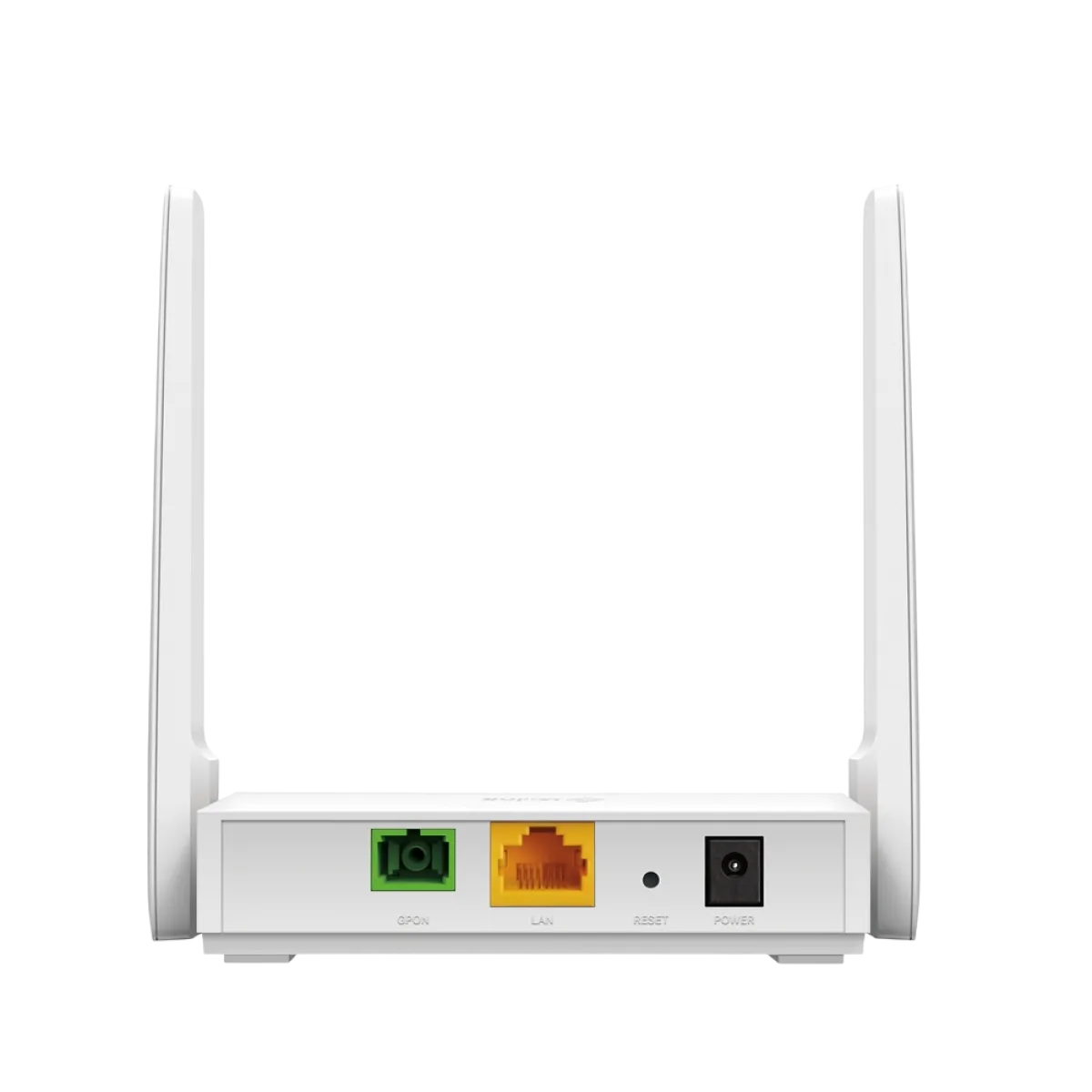

XN020-G3 оснащён оптическим разъёмом SC/APC, двумя внешними антеннами и поддерживает Wi-Fi стандарта IEEE 802.11n со скоростью до 300 Мбит/с.

Для подключения проводного оборудования предусмотрен один порт Gigabit LAN 10/100/1000 Мбит/с.

Модель относится к операторской серии TP-Link Aginet и поддерживает удалённое управление через OMCI и TR-069.

GPON — интернет по оптоволоконной линии

TP-Link XN020-G3 предназначен для подключения к совместимым пассивным оптическим сетям.

В GPON-исполнении устройство соответствует стандартам ITU-T G.984 и G.988.

Номинальная скорость оптического интерфейса составляет до 2,488 Гбит/с на приём данных от провайдера и до 1,244 Гбит/с на передачу.

Это параметры GPON-линии, а не гарантированная скорость интернета для одного абонента.

Фактическая скорость зависит от тарифного плана, оборудования OLT, настроек провайдера и состояния сети.

Кроме того, единственный Ethernet LAN-порт маршрутизатора ограничен физической скоростью 1000 Мбит/с.

Версии GPON и xPON

TP-Link выпускает XN020-G3 в разных аппаратных исполнениях.

Для XN020-G3 V2 производитель использует обозначение GPON Router.

Для XN020-G3 V3 указана поддержка xPON — GPON и EPON с автоматическим переключением.

В режиме EPON соответствующее исполнение поддерживает номинальную скорость до 1,25 Гбит/с в обоих направлениях.

Если покупателю требуется работа именно с EPON, необходимо проверить аппаратную ревизию и маркировку устройства.

Нельзя считать, что любой экземпляр XN020-G3 автоматически поддерживает оба стандарта.

Оптическое подключение SC/APC

Для оптоволоконного подключения используется один порт SC/APC.

Такой тип коннектора распространён в FTTH-сетях GPON.

При подключении необходимо использовать совместимый оптический патч-корд и соблюдать требования к чистоте коннектора.

Неподходящие разъёмы SC/APC и SC/UPC не следует соединять напрямую.

Для корректной работы терминал должен быть зарегистрирован на стороне OLT интернет-провайдера.

Wi-Fi 4 N300 — скорость до 300 Мбит/с

TP-Link XN020-G3 поддерживает стандарты IEEE 802.11b/g/n.

Беспроводная сеть работает только в диапазоне 2,4 ГГц.

Максимальная номинальная скорость Wi-Fi составляет 300 Мбит/с.

Такого подключения достаточно для многих повседневных задач: просмотра сайтов, обмена сообщениями, работы с документами и использования совместимых бытовых устройств.

Однако N300 не означает гарантированную скорость скачивания 300 Мбит/с.

Фактическая производительность зависит от Wi-Fi-клиента, качества сигнала, количества соседних беспроводных сетей и других условий.

В устройстве отсутствуют отдельные радиодиапазоны 5 и 6 ГГц.

Две внешние антенны по 5 dBi

Для XN020-G3 V2 официальная спецификация указывает две внешние антенны с усилением 5 dBi.

Беспроводная система использует конфигурацию 2T2R MIMO.

Антенны помогают организовать Wi-Fi-подключение в домашних и небольших офисных помещениях.

При этом фактическая площадь покрытия зависит от стен, расположения маршрутизатора и радиопомех.

Производитель не гарантирует определённую площадь покрытия в квадратных метрах.

Gigabit LAN для проводных устройств

У XN020-G3 предусмотрен один Ethernet-порт RJ45.

Он поддерживает скорости 10/100/1000 Мбит/с.

К нему можно подключить компьютер, телевизор, сетевой коммутатор или другое оборудование.

При необходимости дополнительные проводные устройства можно подключать через совместимый отдельный коммутатор.

Важно: количество встроенных LAN-портов — один. Не следует переносить характеристики XN020-G3v или XN021-G3, у которых другая конфигурация.

Отдельный Ethernet WAN-порт для XN020-G3 не заявлен: входящий интернет предоставляется по оптическому интерфейсу PON.

IPTV и VLAN

XN020-G3 поддерживает функции для построения операторских сетей с IPTV.

Производитель перечисляет IGMP v1/v2/v3, IGMP Proxy/Snooping, Bridge и Tag VLAN.

Стандарт 802.1Q VLAN позволяет разделять сетевые услуги в совместимой конфигурации.

Это может использоваться интернет-провайдером для выделения интернет-трафика и IPTV.

Работа с конкретным IPTV-сервисом зависит от необходимых VLAN и multicast-настроек.

Безопасность беспроводной сети

Для XN020-G3 заявлены WPA/WPA2, WPA-PSK и WPA2-PSK.

В технической спецификации также присутствует устаревший WEP, который не рекомендуется использовать для новых защищённых сетей.

WPA3 для проверенных версий производителем не подтверждён.

Дополнительно присутствуют NAT Firewall, SPI Firewall, контроль доступа, MAC/URL-фильтрация и защита от отдельных DoS-атак.

При эксплуатации рекомендуется использовать WPA2 с надёжным паролем и актуальную совместимую прошивку.

Родительский контроль и расписание Wi-Fi

Маршрутизатор поддерживает родительский контроль и расписание работы Wi-Fi.

Родительский контроль позволяет применять доступные ограничения для устройств домашней сети.

Расписание Wi-Fi помогает задавать периоды активности беспроводного подключения.

Конкретный набор функций зависит от версии прошивки, предоставленной производителем или провайдером.

QoS и распределение трафика

TP-Link XN020-G3 поддерживает QoS.

Эта функция предназначена для управления приоритетами сетевого трафика и доступной пропускной способностью.

Также заявлены WMM и инструменты управления полосой пропускания.

QoS не увеличивает физическую скорость GPON-линии или Ethernet-порта, но помогает распределять доступные ресурсы сети.

OMCI и TR-069

XN020-G3 поддерживает OMCI — протокол управления оптическим терминалом через совместимый OLT.

Для операторского обслуживания предусмотрен TR-069.

Также указаны TR-098 и TR-143, локальный WebGUI и инструменты диагностики.

Версия V3 поддерживает управление через приложение TP-Link Aginet и систему Aginet ACS.

В отдельных исполнениях доступна настройка через интерфейс командной строки.

Такие возможности делают XN020-G3 подходящим для инфраструктуры интернет-провайдеров.

Часть настроек может быть ограничена операторской прошивкой.

IPv4, IPv6 и сетевые функции

XN020-G3 поддерживает IPv4 и IPv6.

В числе дополнительных возможностей — DHCP Server, DHCP Client, резервирование адресов, DHCP Relay, статическая маршрутизация, Virtual Server, DMZ, ALG и UPnP.

Предусмотрены Dynamic DNS через DynDNS и NO-IP, а также механизмы регистрации ONU с использованием серийного номера и пароля.

Конкретные параметры регистрации определяются интернет-провайдером.

Совместимость с интернет-провайдером

Перед покупкой XN020-G3 важно убедиться, что провайдер разрешает подключение сторонних GPON-терминалов.

Оператор может выполнять привязку устройства по серийному номеру, паролю и другим параметрам.

Также могут потребоваться специальные VLAN-профили и настройки OLT.

Само наличие совместимого оптического разъёма не гарантирует автоматическое подключение к сети.

Это особенно важно при замене терминала, ранее выданного интернет-провайдером.

Размеры и питание

TP-Link XN020-G3 имеет размеры 115 × 106,7 × 24,3 мм.

Для исполнения V3 производитель указывает питание 12 В / 0,6 А. В документации исполнения V2 также встречаются разные значения питания: 9 В / 0,6 А и 12 В / 0,6 А.

Поэтому при продаже необходимо ориентироваться на маркировку конкретного экземпляра и комплектного адаптера.

Рабочая температура — от 0 до +40 °C.

Устройство предназначено для использования внутри помещений.

Комплектация

По официальному Datasheet комплект XN020-G3 включает оптический маршрутизатор, Ethernet-кабель RJ45, внешний блок питания и краткую инструкцию по установке.

Оптический патч-корд в стандартном перечне не указан.

Купить TP-Link XN020-G3 в ONECOM

TP-Link XN020-G3 N300 — оптический GPON HGU-маршрутизатор для подключения к совместимым FTTH-сетям.

Модель сочетает Wi-Fi 2,4 ГГц до 300 Мбит/с, один Gigabit LAN, две внешние антенны и функции операторского управления OMCI/TR-069.

XN020-G3 подходит для домашней и небольшой офисной сети при условии совместимости с GPON-инфраструктурой провайдера.

Купить TP-Link XN020-G3 можно через ONECOM.UZ или обратиться в магазин ONECOM по адресу: Ташкент, рынок Малика, магазин A-30.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Производитель: TP-Link
Модель: XN020-G3
Тип устройства: Оптический GPON HGU-маршрутизатор
Серия: TP-Link Aginet
Назначение: FTTH-интернет, Wi-Fi и проводная локальная сеть
Проверенные аппаратные исполнения: V2 / V3
Версия фактической поставки: Требует проверки
Основной оптический стандарт: GPON
Поддержка EPON: Подтверждена для xPON-исполнения V3
Автоматическое переключение GPON/EPON: Для V3
GPON: ITU-T G.984.1 / G.984.2 / G.984.3 / G.984.4
Управление GPON: ITU-T G.988
Скорость GPON Download: До 2,488 Гбит/с
Скорость GPON Upload: До 1,244 Гбит/с
Скорость EPON Download для V3: До 1,25 Гбит/с
Скорость EPON Upload для V3: До 1,25 Гбит/с
Количество оптических портов: 1
Оптический разъём: SC/APC
Оптический класс: Нет подтверждённых данных
Длина волны TX: Нет подтверждённых данных для конкретной ревизии
Длина волны RX: Нет подтверждённых данных для конкретной ревизии
Чувствительность оптического приёмника: Нет данных
Мощность оптического передатчика: Нет данных
Максимальная дальность оптической линии: Нет подтверждённых данных
Автоматическая регистрация у любого провайдера: Не гарантируется
Поддержка SN-аутентификации: Да
Поддержка аутентификации по паролю: Да
Комбинированная SN + Password-аутентификация: Да
Upstream FEC: Да
Downstream FEC: Да
AES Encryption: Да
Dynamic Bandwidth Allocation: Да
DBA NSR/SR: Да
T-CONT: До 16
GEM-порты: До 256
Количество Ethernet-портов: 1
Количество LAN: 1
Ethernet LAN: 1 × Gigabit
Скорость LAN: 10/100/1000 Мбит/с
Ethernet-разъём: RJ45
Ethernet WAN: Отдельный порт не заявлен
2.5 Gigabit Ethernet: Не заявлен
10 Gigabit Ethernet: Не заявлен
Телефонный FXS-порт: Не заявлен
VoIP RJ11: Нет
USB-порт: Не заявлен
Встроенный 4G/5G-модем: Не заявлен
Слот SIM-карты: Не заявлен
Класс Wi-Fi: N300
Поколение Wi-Fi: Wi-Fi 4
Wi-Fi: IEEE 802.11b/g/n
Тип Wi-Fi: Однодиапазонный
Частотный диапазон: 2,4 ГГц
Диапазон 5 ГГц: Нет
Диапазон 6 ГГц: Нет
Максимальная номинальная скорость Wi-Fi: До 300 Мбит/с
Количество пространственных потоков: 2
Конфигурация MIMO: 2T2R
Количество антенн: 2
Тип антенн: Внешние
Усиление антенн по V2: 5 dBi
Передающая мощность Wi-Fi: Менее 20 dBm
WMM: Да
Статистика Wi-Fi: Да
Включение и отключение Wi-Fi: Да
Расписание Wi-Fi: Да
Multi-SSID: Заявлена для V3
Родительский контроль: Да
WPA: Да
WPA2: Да
WPA-PSK: Да
WPA2-PSK: Да
WEP: Указан в документации, устаревший
WPA3: Не подтверждён
EasyMesh: Не заявлен
IPv4: Да
IPv6: Да
DHCP Server: Да
DHCP Client: Да
Список DHCP-клиентов: Да
Резервирование IP-адресов: Да
DHCP Relay: Да
Static Routing: Да
802.1Q VLAN: Да
IGMP v1/v2/v3: Да
IGMP Proxy / Snooping: Заявлены для V3
IPTV: Да, при совместимых настройках провайдера
QoS: Да
ATM QoS: Да
Virtual Server: Да
DMZ: Да
ALG: Да
UPnP: Да
DDNS: DynDNS / NO-IP
NAT Firewall: Да
SPI Firewall: Да
Access Control: Да
MAC/URL-фильтрация: Да
Защита от DoS: Да
Защита от SYN Flooding: Да
Защита от Ping of Death: Да
IP/MAC Binding: Да
OMCI: Да
TR-069: Да
TR-098: Да, V3
TR-143: Да, V3
WebGUI: Да
Aginet App: Для V3
Aginet ACS: Для V3
CLI: Указана в Datasheet
Обновление прошивки через OMCI: Указано в Datasheet
Кнопка Reset: Есть
Кнопка WPS: Не заявлена в проверенной таблице
Питание V3: 12 В / 0,6 А
Питание по отдельному документу V2: 9 В / 0,6 А
Питание по странице V2: 12 В / 0,6 А
Фактическое энергопотребление: Нет данных
Размеры (Ш × Г × В): 115 × 106,7 × 24,3 мм
Масса: Нет данных
Рабочая температура: 0…+40 °C
Температура хранения: −40…+60 °C для V3
Рабочая влажность: 10–90%, без конденсации
Влажность хранения: 5–90%, без конденсации
Степень защиты IP: Не заявлена
Сертификация: CE
Роутер в комплекте: 1 шт.
Ethernet-кабель RJ45: В комплекте
Адаптер питания: В комплекте
Quick Installation Guide: В комплекте
Оптический патч-корд: Не указан в комплекте
Гарантийный срок: 12 месяцев
