TP-Link PSM150-AC / 150 Вт Сменный модуль питания AC/DC 12 В, Hot-Swap, резервирование 1+1

TP-Link PSM150-AC — сменный модуль питания мощностью до 150 Вт, предназначенный для установки в совместимое профессиональное сетевое оборудование TP-Link. Устройство преобразует переменное сетевое напряжение AC в стабилизированное постоянное напряжение 12 В DC и обеспечивает питание аппаратных компонентов коммутатора или другого поддерживаемого оборудования. Модель относится к категории резервируемых модулей электропитания и поддерживает горячую замену Hot-Swap. Благодаря модульной конструкции PSM150-AC может использоваться для замены неисправного блока питания или формирования резервной схемы электроснабжения в совместимых устройствах. Такой подход особенно важен для корпоративных сетей, серверных помещений, узлов связи, телекоммуникационной инфраструктуры и других объектов, где необходимо сократить время простоя оборудования.

Основной задачей TP-Link PSM150-AC является преобразование входного переменного напряжения 100–240 В AC частотой 50/60 Гц в постоянное выходное напряжение 12 В. Максимальный выходной ток составляет 12,5 А, а предельная выходная мощность — 150 Вт. Эти параметры подтверждены официальной технической документацией TP-Link. Диапазон входного напряжения позволяет использовать устройство в электрических сетях с распространёнными стандартами напряжения при наличии соответствующего кабеля питания и совместимого оборудования. Максимальная выходная мощность 150 Вт характеризует возможности самого источника питания и не должна автоматически интерпретироваться как фактическое энергопотребление подключённого коммутатора или OLT. Реальная потребляемая мощность определяется нагрузкой, режимом эксплуатации и характеристиками всей системы. Номинальный входной ток в спецификации составляет 2,5 А. Важно учитывать, что данный параметр не является постоянным потреблением тока при любой нагрузке.

Одно из ключевых преимуществ PSM150-AC — поддержка технологии Hot-Swap, или горячей замены. Она позволяет извлекать и устанавливать модуль питания без предварительного выключения совместимого сетевого устройства при соблюдении предусмотренных производителем условий. Такая функциональность особенно полезна при обслуживании оборудования, которое должно продолжать работу в процессе замены источника питания. В официальной инструкции TP-Link описана возможность использования двух модулей питания в резервной конфигурации 1+1. При наличии соответствующей архитектуры устройства один источник может обеспечить резервирование другого, позволяя выполнять обслуживание без преднамеренного отключения всей системы. Однако сама по себе поддержка Hot-Swap не гарантирует отсутствие перебоев, если модуль является единственным активным источником питания или если совместимое устройство не имеет правильно настроенного резервирования. Перед извлечением блока необходимо удостовериться, что второй источник установлен, функционирует и способен поддерживать необходимую нагрузку.

TP-Link PSM150-AC поддерживает защиту от повышенного и пониженного выходного напряжения, короткого замыкания и превышения выходного тока. Эти механизмы помогают снизить риск повреждения оборудования при определённых электрических неисправностях. Согласно руководству производителя, при обнаружении опасного выходного напряжения модуль может переходить в состояние блокировки с отключением питания. После такой неисправности автоматическое восстановление не гарантируется и может потребоваться предусмотренная инструкцией процедура перезапуска. При коротком замыкании или превышении тока модуль использует режим повторных попыток восстановления после устранения причины неисправности. Необходимо различать эти типы защиты: функция защиты от короткого замыкания не означает, что устройство во всех случаях немедленно восстановит работу без вмешательства специалиста. При повторяющихся ошибках необходимо проверить состояние питаемого оборудования и электропитания.

Для контроля состояния PSM150-AC предусмотрены три светодиодных индикатора: Power, PS OK и Fault. Индикатор Power отражает состояние электропитания модуля. Индикатор PS OK указывает, что модуль работает и подаёт питание на оборудование. Fault сообщает об обнаруженных неисправностях, включая проблемы выходного напряжения, перегрузку по току, короткое замыкание, неисправность функции горячей замены или вентилятора. Такая система индикации помогает техническому персоналу быстрее определить состояние источника питания во время эксплуатации и обслуживания. Наличие индикаторов позволяет выполнять первичную диагностику без отдельного измерительного оборудования, однако окончательное определение причины неисправности может требовать дополнительной проверки и соблюдения процедур производителя.

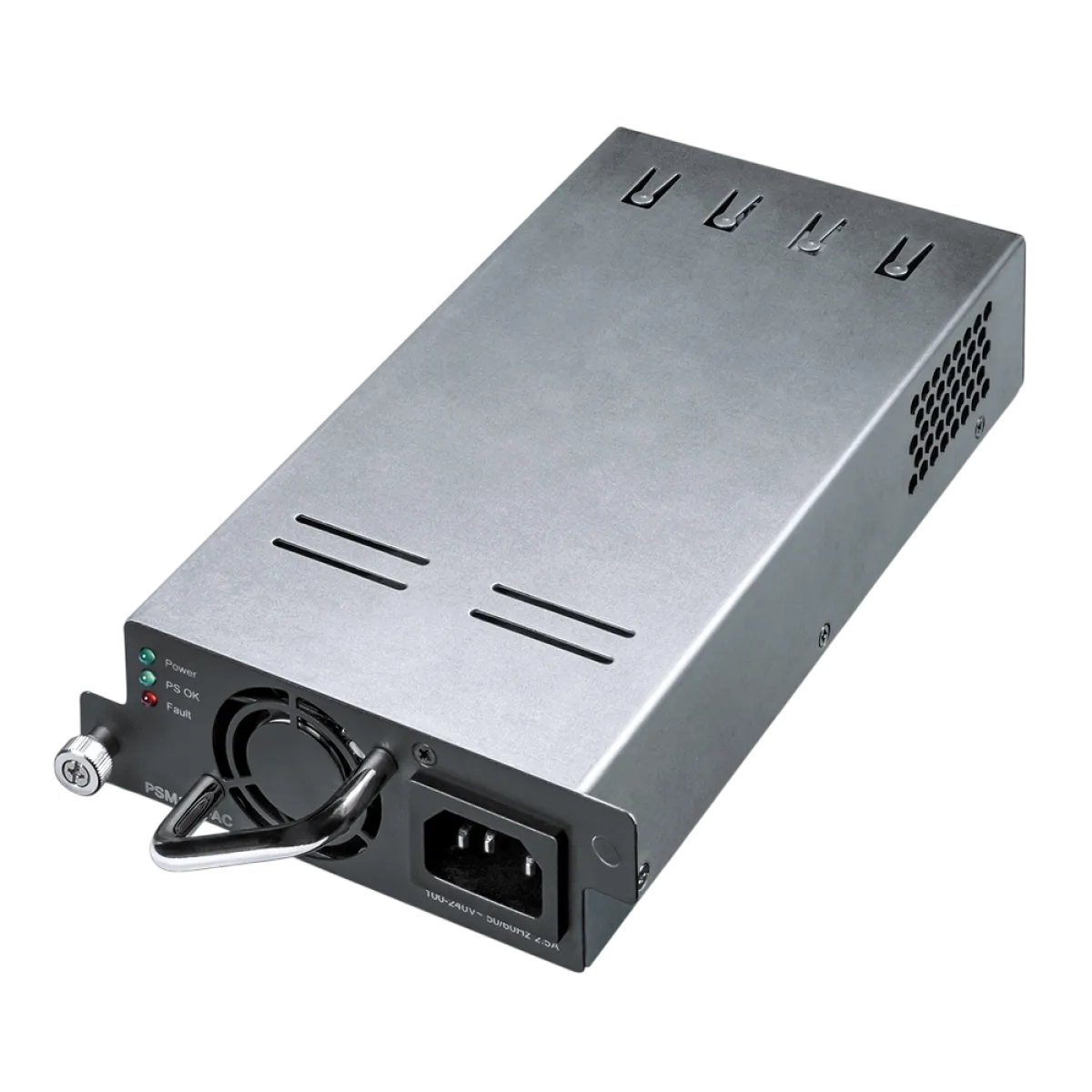

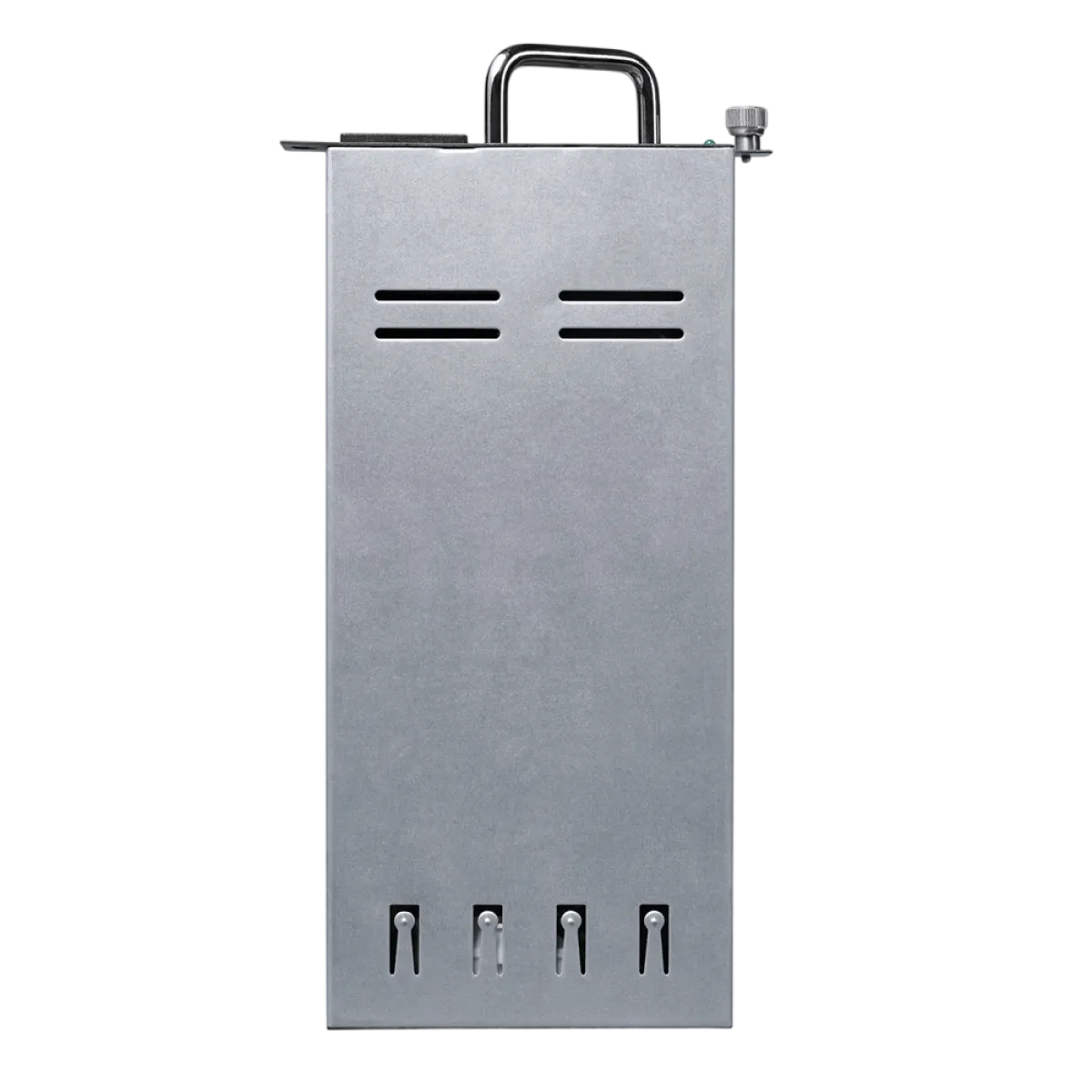

PSM150-AC выполнен в виде выдвижного блока питания, устанавливаемого в предназначенный для него отсек совместимого сетевого оборудования. Корпус оснащён ручкой для установки и извлечения, фиксирующими винтами, входным разъёмом AC и системой охлаждения. Модуль не предназначен для использования как универсальный настольный адаптер 12 В или самостоятельный источник питания для произвольных устройств. Его электрические и механические интерфейсы рассчитаны на совместимые модели TP-Link. Несмотря на одинаковые показатели напряжения и мощности, использование блока в другом устройстве невозможно считать безопасным без официального подтверждения совместимости. Перед покупкой необходимо проверить модель оборудования, его аппаратную версию, используемый отсек питания и требования к резервированию.

Производитель указывает совместимость PSM150-AC с управляемым коммутатором TP-Link T3700G-28TQ. Кроме того, отдельные актуальные региональные страницы TP-Link указывают возможность применения с GPON OLT DS-P7001-08 и DS-P7001-16. Это расширяет область применения модуля на некоторые устройства операторской оптической инфраструктуры. При этом перечень совместимых устройств может различаться в зависимости от аппаратной версии модуля, версии оборудования и региональной спецификации. Важно не переносить автоматически совместимость на все коммутаторы TP-Link JetStream, Omada или все OLT производителя. Перед установкой необходимо сопоставить модель и ревизию оборудования с официальным списком поддерживаемых модулей питания.

Для операторской инфраструктуры модульный источник питания может иметь особое значение. В сетях доступа GPON OLT обеспечивает связь между операторской инфраструктурой и оптическими абонентскими линиями. При использовании совместимой системы резервирования второй модуль питания помогает сократить риск прекращения работы из-за отказа одного источника. Аналогичный подход может применяться в коммутаторах, поддерживающих два независимых модуля. Тем не менее PSM150-AC не является источником бесперебойного питания UPS и не содержит подтверждённого встроенного аккумулятора. При полном отсутствии входного питания от электрической сети модуль не способен самостоятельно продолжать работу за счёт накопленной энергии. Для защиты от полного пропадания электроснабжения требуется отдельная подходящая система UPS или другой резервный источник электричества.

Размеры TP-Link PSM150-AC составляют 120 × 213 × 41,8 мм. Эти габариты относятся к самому выдвижному модулю и важны для совместимости с соответствующим отсеком оборудования. Производитель предусматривает установку при помощи штатных направляющих и фиксирующих элементов. Модуль оборудован принудительным охлаждением, а неисправность вентилятора относится к состояниям, контролируемым системой диагностики. При работе необходимо обеспечивать предусмотренные производителем условия теплоотвода и не препятствовать вентиляции. Значения массы изделия, размера упаковки и точной эффективности преобразования энергии в проверенной спецификации не приведены, поэтому эти параметры следует оставлять без неподтверждённых значений.

Особое внимание следует уделить условиям эксплуатации. В официальной инструкции TP-Link 2021 года для PSM150-AC указана рабочая температура от 0 до +50 °C, температура хранения от −40 до +70 °C, рабочая влажность 10–90% и влажность хранения 5–90% без конденсации. В то же время на некоторых старых региональных страницах производителя встречается рабочая температура до +70 °C и температура хранения до +80 °C. Для точного указания характеристик необходимо ориентироваться на аппаратную версию и документацию фактической поставки. До такой проверки более консервативные значения современной инструкции позволяют избежать преувеличения допустимых условий эксплуатации. Производитель также указывает эксплуатацию на высоте до 4000 метров над уровнем моря в пределах условий инструкции.

Установка и обслуживание модуля PSM150-AC должны выполняться подготовленным персоналом. В официальном руководстве отдельно указано использование антистатического браслета ESD, правильное заземление и проверка соответствия входного и выходного напряжения требованиям системы. При установке необходимо использовать штатный слот, направляющие и фиксирующие винты. Перед извлечением модуля требуется соблюдать порядок отключения электрического кабеля и подтверждать состояние резервного источника питания. Не допускается касаться открытых токоведущих элементов, вскрывать корпус блока или самостоятельно ремонтировать внутренние компоненты. Если индикатор Fault сообщает о неисправности, следует определить её причину и выполнять действия в соответствии с документацией. При возникновении неисправности внутреннего вентилятора или электрической схемы рекомендуется обратиться к квалифицированному сервисному специалисту.

В отличие от обычного внешнего адаптера питания, PSM150-AC обеспечивает интеграцию в совместимую систему сетевого оборудования и может использоваться в резервированной схеме 1+1. Это позволяет сократить время обслуживания, ускорить замену неисправного источника и повысить отказоустойчивость сетевого узла при правильно организованном электропитании. Модуль не имеет пользовательских Ethernet-портов, Wi-Fi, сетевого контроллера или самостоятельной функции PoE-инжектора. Его 150 Вт — это выходная электрическая мощность внутреннего источника DC, а не заявленный бюджет питания PoE-портов коммутатора. Доступность и общий бюджет PoE на подключённом оборудовании должны проверяться по спецификации самого коммутатора или OLT.

TP-Link PSM150-AC подходит для организаций, которым необходим запасной или дополнительный совместимый источник питания для профессионального оборудования TP-Link. Модель может применяться для технического обслуживания, плановой замены блока питания и организации резервирования в поддерживаемой инфраструктуре. Основные преимущества — вход 100–240 В AC, выход 12 В / 12,5 А, максимальная мощность 150 Вт, Hot-Swap, резервирование 1+1, защитные функции и три индикатора состояния. Перед покупкой рекомендуется уточнить аппаратную версию модуля, совместимость с конкретным коммутатором или OLT, условия эксплуатации и наличие необходимого силового кабеля. Купить TP-Link PSM150-AC можно через интернет-магазин ONECOM.UZ или обратиться в магазин ONECOM по адресу: Ташкент, рынок Малика, магазин A-30. Доставка по Ташкенту и другим регионам Узбекистана осуществляется согласно действующим условиям магазина.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Бренд: TP-Link
Модель: PSM150-AC
Официальное название: 150W AC Power Supply Module
Тип устройства: Сменный модуль питания AC/DC
Категория: Модули питания для сетевого оборудования
Назначение: Основное или резервное питание совместимых коммутаторов и OLT
Аппаратная версия: Требует проверки по фактической поставке
Тип источника питания: AC Input / DC Output
Входное напряжение: 100–240 В AC
Частота входного напряжения: 50/60 Гц
Номинальный входной ток: 2,5 А
Выходное напряжение: 12 В DC
Максимальный выходной ток: 12,5 А
Максимальная выходная мощность: 150 Вт
Выходная мощность в киловаттах: 0,15 кВт
Количество выходных напряжений: 1
Регулировка выходного напряжения: Не заявлена
Номинальная выходная мощность на канал: До 150 Вт
Электрическая мощность 12 В × 12,5 А: 150 Вт
Входное подключение: Сетевой разъём AC
Выходное подключение: Внутренний интерфейс совместимого оборудования
Универсальный внешний разъём DC: Не предусмотрен
Кабель постоянного тока для произвольных устройств: Не предусмотрен
Тип установки: В модульный отсек совместимого оборудования
Горячая замена Hot-Swap: Поддерживается
Резервирование питания: Поддерживается
Схема резервирования: 1+1 в совместимой системе
Количество модулей в резервной схеме: 2
Замена без отключения оборудования: При исправной резервной системе и соблюдении инструкции
Параллельная работа двух модулей: Поддерживается в совместимых устройствах
Резервирование от полного отключения внешней электросети: Требует отдельного источника UPS
Встроенный аккумулятор: Не заявлен
Функция UPS: Нет
Защита от повышенного выходного напряжения: Поддерживается
Защита от пониженного выходного напряжения: Поддерживается
Защита от короткого замыкания: Поддерживается
Защита от превышения выходного тока: Поддерживается
Автоматическое восстановление после короткого замыкания: Поддерживается после устранения неисправности
Автоматическое восстановление после превышения тока: Поддерживается после устранения неисправности
Автоматическое восстановление после выхода напряжения за допустимые пределы: Не гарантируется
Диагностика неисправности вентилятора: Предусмотрена
Диагностика неисправности Hot-Swap: Предусмотрена
Индикатор питания: Power
Индикатор исправной подачи питания: PS OK
Индикатор неисправности: Fault
Количество светодиодных индикаторов: 3
Состояние Power: Модуль получает питание
Состояние Power + PS OK: Модуль работает и питает устройство
Состояние Power + Fault: Неисправность цепи или оборудования
Ручка для установки и извлечения: Есть
Фиксирующие винты: Есть
Входной разъём переменного тока: Есть
Система охлаждения: С вентилятором
Количество вентиляторов: Нет данных
Скорость вентилятора: Нет данных
Уровень шума: Нет данных
Совместимость с TP-Link T3700G-28TQ: Подтверждена на официальной странице
Совместимость с TP-Link DS-P7001-08: Указана на региональной странице TP-Link
Совместимость с TP-Link DS-P7001-16: Указана на региональной странице TP-Link
Совместимость со всеми коммутаторами TP-Link: Не заявлена
Совместимость со всеми GPON OLT TP-Link: Не заявлена
Совместимость с другими моделями: Требует проверки по документации
Использование в качестве универсального блока питания 12 В: Не предусмотрено
Использование в качестве PoE-инжектора: Нет
Наличие Ethernet-портов: Нет
Наличие оптических портов: Нет
Наличие Wi-Fi: Нет
PoE IEEE 802.3af/at/bt: Не применимо к самому модулю
Бюджет PoE коммутатора: Определяется спецификацией совместимого оборудования
Материал корпуса: Металл по изображению производителя
Цвет корпуса: Серебристый
Размеры (Ш × Г × В): 120 × 213 × 41,8 мм
Масса устройства: Нет данных
Размеры упаковки: Нет данных
Масса упаковки: Нет данных
КПД преобразования: Нет данных
Коэффициент мощности: Нет данных
Максимальная потребляемая мощность от сети: Нет данных
Потребление в режиме ожидания: Нет данных
Рабочая температура по инструкции 2021 года: 0…+50 °C
Температура хранения по инструкции 2021 года: −40…+70 °C
Рабочая температура по отдельным старым страницам: 0…+70 °C
Температура хранения по отдельным старым страницам: −40…+80 °C
Точный температурный диапазон поставки: Требует проверки аппаратной версии
Рабочая влажность: 10–90%, без конденсации
Влажность хранения: 5–90%, без конденсации
Высота эксплуатации по инструкции: До 4000 м над уровнем моря
Защита от пыли и воды IP: Не заявлена
Наружное исполнение: Не заявлено
Установка квалифицированным персоналом: Требуется
Антистатическая защита при установке: Рекомендуется ESD-браслет
Необходимость заземления: Да, согласно инструкции
Сертификация: Зависит от регионального исполнения; см. документацию
Модуль питания в комплекте: 1 шт.
Кабель питания в комплекте: Указан в инструкции, комплектацию партии уточнить
Крепёж: Фиксирующие элементы модуля
Количество модулей в комплекте: 1
Инструкция по установке: Наличие в конкретной упаковке уточняется
Комплектация: PSM150-AC; наличие силового кабеля и документации проверить по партии
Гарантийный срок: 12 месяцев
