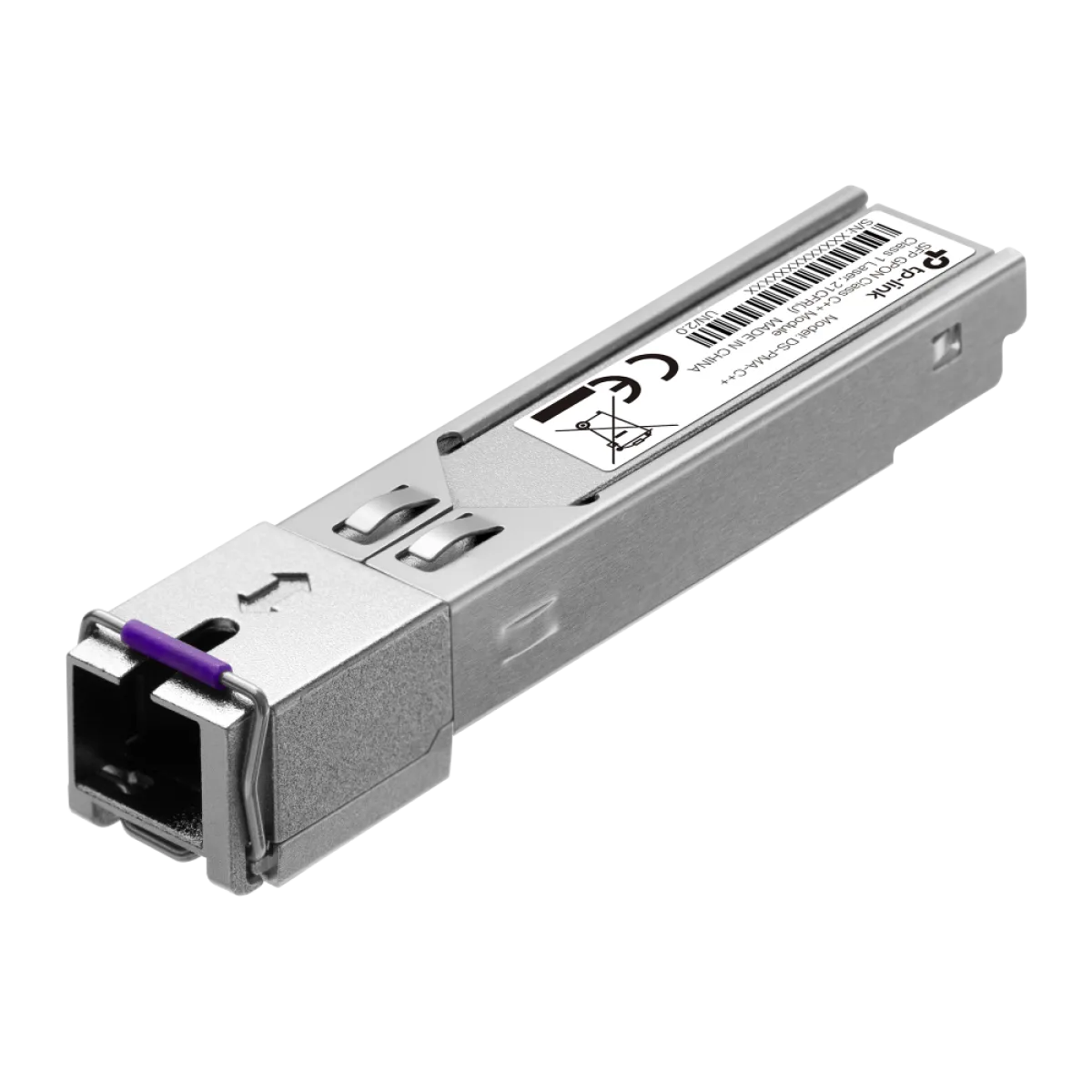

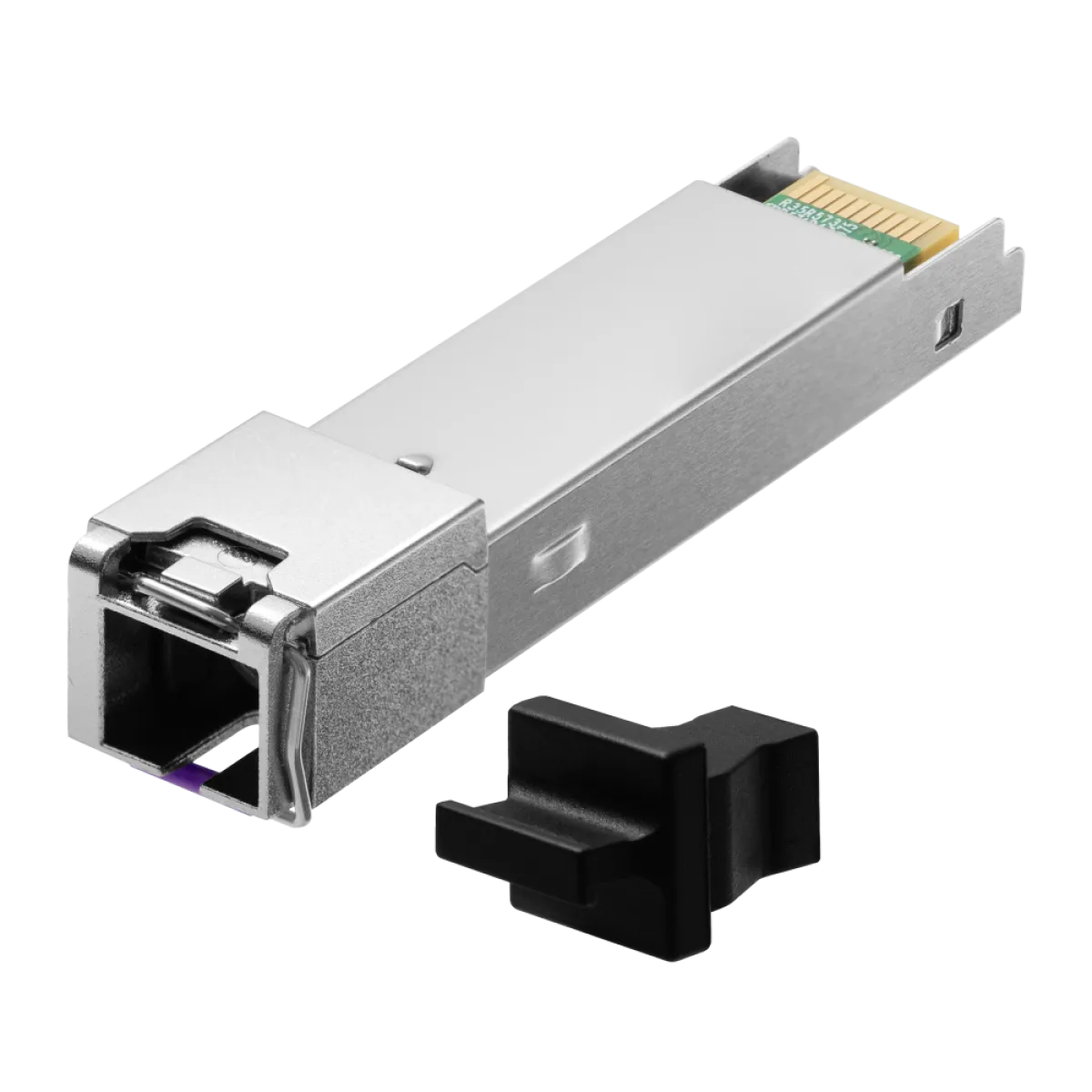

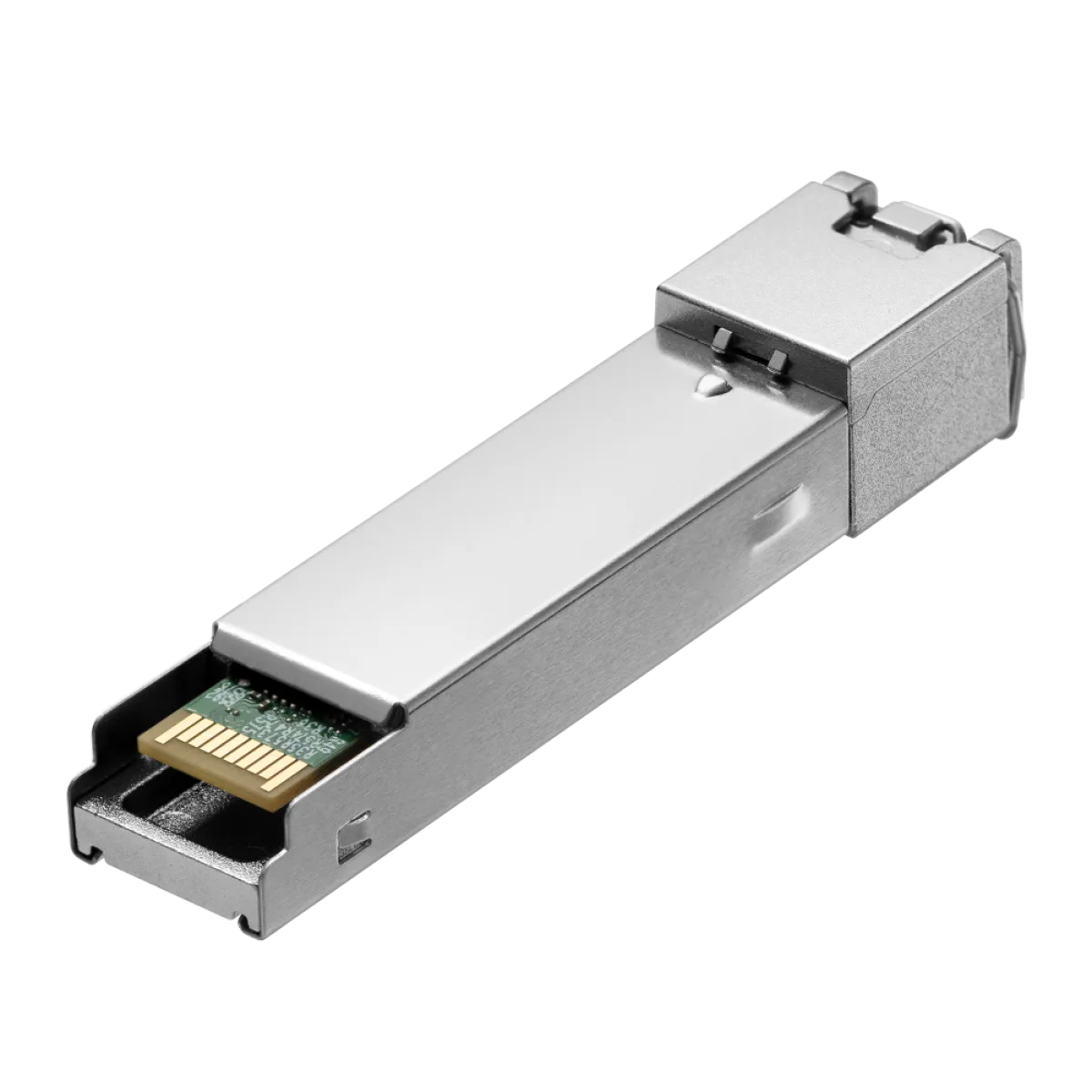

TP-Link DS-PMA-C++ / Оптический GPON OLT SFP-модуль Class C++, SC/UPC, 1490/1310 нм

TP-Link DS-PMA-C++ — профессиональный оптический SFP-трансивер класса C++, предназначенный для использования в совместимых GPON OLT серии TP-Link DeltaStream. Модуль обеспечивает передачу и приём оптических сигналов в пассивных волоконно-оптических сетях доступа FTTH и FTTx и устанавливается на операторской стороне линии, в соответствующий GPON SFP-порт оптического линейного терминала. DS-PMA-C++ применяется интернет-провайдерами, операторами связи и специалистами телекоммуникационной инфраструктуры при подключении абонентских устройств ONU и ONT через оптические делители. Устройство рассчитано на работу по одному одномодовому оптическому волокну 9/125 мкм и использует разные длины волн для передачи и приёма: 1490 нм на передачу Tx от OLT к абонентским терминалам и 1310 нм на приём Rx от ONU/ONT. Номинальная скорость передачи составляет 2488,32 Мбит/с, скорость приёма — 1244,16 Мбит/с, что соответствует стандартной асимметричной технологии GPON с пропускной способностью около 2,5 Гбит/с Downstream и 1,25 Гбит/с Upstream. Для подключения оптической линии применяется разъём SC/UPC. Ключевое отличие модели DS-PMA-C++ от DS-PMA-C+ заключается в повышенном оптическом классе и соответствующих параметрах передатчика и приёмника. В официальном техническом паспорте DS-PMA-C++ (UN) V2.0 указана выходная оптическая мощность передатчика от +6 до +8 dBm, чувствительность приёмника менее −31 dBm и максимальная дальность линии до 60 км. Вместе с тем в других региональных спецификациях TP-Link для DS-PMA-C++ приведены значения +5…+10 dBm и до 20 км. Поэтому выбор модуля необходимо выполнять по точной аппаратной версии и маркировке поставляемого экземпляра. Максимальная дальность определяется не только возможностями трансивера, но и оптическим бюджетом, затуханием волокна, количеством и типом пассивных разветвителей, соединителями и характеристиками абонентских устройств. Нельзя считать заявленные 60 км гарантированной дальностью при максимальном коэффициенте деления GPON. DS-PMA-C++ — специализированный GPON OLT-модуль, а не обычный Ethernet SFP и не комбинированный XGS-PON/GPON-трансивер.

Оптический GPON SFP-модуль TP-Link DS-PMA-C++ Class C++ предназначен для профессиональной эксплуатации и удобного технического обслуживания оптической сети. Трансивер поддерживает Hot Swap и Hot Pluggable, что позволяет устанавливать или заменять его в соответствующем слоте совместимого OLT без полного выключения питания оборудования при соблюдении регламента обслуживания. Также реализована технология DDM — Digital Diagnostic Monitoring, обеспечивающая цифровую диагностику рабочих параметров трансивера. Производитель указывает возможность мониторинга напряжения питания, оптической мощности и температуры, благодаря чему технические специалисты могут отслеживать состояние GPON-интерфейса и своевременно выявлять отклонения в работе оптического канала. Доступность конкретных диагностических значений зависит от поддержки функций управляющим программным обеспечением OLT. Модуль питается непосредственно от SFP-слота устройства и использует номинальное напряжение 3,3 В с допустимым отклонением ±5 %. Для электрического интерфейса передачи данных предусмотрен LVPECL, для управляющего интерфейса — LVTTL. Коэффициент экстинкции оптического сигнала превышает 8,2 dB, а порог насыщения приёмника в Datasheet UN V2.0 указан выше −12 dBm. Эти параметры следует учитывать при расчёте оптического бюджета, особенно если в сети используются линии различной длины и многокаскадные делители. TP-Link отдельно подтверждает поддержку DS-PMA-C++ в обновлениях программного обеспечения GPON OLT DS-P7001-04 и DS-P7001-08. Возможность применения с конкретным OLT, другим поколением аппаратного обеспечения или модульной сервисной платой зависит от соответствующей версии прошивки и официального списка совместимости. Для правильной установки необходимо проверять не только форм-фактор SFP, но и поддержку технологии GPON, оптический класс, разъём SC/UPC и особенности работы с абонентскими ONU/ONT. Стандарт OMCI применяется для управления абонентским оборудованием через совместимую GPON-платформу, при этом DS-PMA-C++ выполняет прежде всего функции оптической передачи и приёма сигнала.

Купить TP-Link DS-PMA-C++ в интернет-магазине Onecom — практичное решение для комплектации, расширения и обслуживания GPON-сетей интернет-провайдеров в Ташкенте и других регионах Узбекистана. Модуль подходит для установки в совместимые GPON OLT, замены неисправного оптического трансивера, модернизации оптического узла доступа и формирования резерва комплектующих для оперативного технического обслуживания. Оптический класс C++ позволяет использовать устройство в проектах, где требуются соответствующие параметры мощности передачи и чувствительности приёма, а поддержка DDM упрощает диагностику состояния линии. Одноволоконное соединение SC/UPC обеспечивает применение в типичной пассивной оптической инфраструктуре при соблюдении требований совместимости. Перед покупкой рекомендуется проверить модель и аппаратную ревизию OLT, версию его программного обеспечения, характеристики используемых ONU/ONT, оптический бюджет, тип коннектора, длины волн 1490/1310 нм и необходимую дальность линии. Особенно важно подтвердить аппаратную версию самого DS-PMA-C++, поскольку у производителя встречаются разные спецификации для этого артикула: международный Datasheet UN V2.0 указывает 60 км и +6…+8 dBm, тогда как ряд региональных страниц — 20 км и +5…+10 dBm. Необходимо также учитывать, что более высокий оптический класс не означает автоматического повышения скорости GPON до 10 Гбит/с. Модуль остаётся GPON-трансивером со стандартной скоростью 2,488/1,244 Гбит/с. Состав заводской упаковки, размеры, массу и аппаратную ревизию продаваемой единицы следует уточнить до оформления заказа. Актуальную цену TP-Link DS-PMA-C++, наличие и условия приобретения можно уточнить в интернет-магазине Onecom. Гарантия магазина ONECOM — 12 месяцев. Доставка по Ташкенту и другим регионам Узбекистана осуществляется согласно условиям магазина.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Бренд: TP-Link

Серия: DeltaStream

Модель: DS-PMA-C++

Официальное название: SFP GPON Class C++ Module

Тип устройства: Оптический SFP-трансивер GPON

Категория: Оптические модули для OLT

Назначение: Передача и приём GPON-сигнала на стороне OLT

Сторона установки: OLT

Технология: GPON

Стандарт технологии: ITU-T G.984

Оптический класс: C++

Форм-фактор устройства: SFP

Обозначение проверенной версии: DS-PMA-C++ (UN) V2.0

Аппаратная ревизия продаваемого экземпляра: Требует подтверждения

Количество оптических портов: 1

Тип оптического подключения: Одноволоконное

Тип оптоволокна: Одномодовое

Обозначение волокна: SMF

Параметры волокна: 9/125 мкм

Тип оптического разъёма: SC/UPC

Количество внешних оптических разъёмов: 1

Использование разных длин волн на одном волокне: Да

Длина волны передачи Tx: 1490 нм

Длина волны приёма Rx: 1310 нм

Направление Tx: От OLT к ONU/ONT

Направление Rx: От ONU/ONT к OLT

Номинальная скорость Tx: 2488,32 Мбит/с

Номинальная скорость Rx: 1244,16 Мбит/с

Номинальная скорость GPON Downstream: 2,488 Гбит/с

Номинальная скорость GPON Upstream: 1,244 Гбит/с

Округлённая скорость Downstream: 2,5 Гбит/с

Округлённая скорость Upstream: 1,25 Гбит/с

Тип передачи GPON: Асимметричная

Скорость XGS-PON 10 Гбит/с: Не поддерживается

Поддержка XGS-PON: Не заявлена

Поддержка обычного Ethernet 1G/10G: Не заявлена как назначение трансивера

Оптическая мощность Tx для UN V2.0: От +6 до +8 dBm

Оптическая мощность Tx для других региональных спецификаций: От +5 до +10 dBm

Чувствительность Rx для UN V2.0: Менее −31 dBm

Чувствительность Rx в других региональных спецификациях: Менее −31 dBm

Порог насыщения Rx по Datasheet UN V2.0: Выше −12 dBm

Коэффициент экстинкции: Более 8,2 dB

Максимальная дальность по Datasheet UN V2.0: 60 км

Максимальная дальность по другим региональным спецификациям: 20 км

Гарантированная дальность при максимальном делении: Не заявлена

Реальная дальность: Зависит от оптического бюджета и топологии

Оптический бюджет линии: Рассчитывается отдельно

Потери в оптических делителях: Учитываются при расчёте

Допустимое количество сплиттеров: Определяется оптическим бюджетом

Максимальное количество ONU/ONT: Определяется OLT и параметрами сети

Поддержка DDM: Да

Полное название DDM: Digital Diagnostic Monitoring

Мониторинг напряжения: Поддерживается

Мониторинг оптической мощности: Поддерживается

Мониторинг температуры: Поддерживается

Доступность дополнительных показателей: Зависит от программного обеспечения OLT

Поддержка Hot Swap: Да

Поддержка Hot Pluggable: Да

Номинальное напряжение питания: 3,3 В

Допустимое отклонение напряжения: ±5 %

Источник питания: Совместимый GPON SFP-слот OLT

Отдельный адаптер питания: Не требуется

Электрический интерфейс данных: LVPECL

Электрический интерфейс управления: LVTTL

Установка в совместимый GPON OLT: Да

Совместимость с DS-P7001-04: Поддержка добавлена в прошивку V1.1 Build 20240425

Совместимость с DS-P7001-08: Поддержка добавлена в прошивку V1.1 Build 20240425

Совместимость с DS-P7001-16: Требует подтверждения версии прошивки и списка совместимости

Совместимость с другими GPON OLT: Проверяется по документации производителя

Совместимость с DS-P8000-X2: Требует подтверждения для сервисной платы

Совместимость с DS-P8000-X7: Требует подтверждения для сервисной платы

Использование с XGS-PON/GPON Combo-портом: Не подтверждено

Использование в обычном Ethernet SFP-коммутаторе: Не гарантируется

Поддержка протокола OMCI: Через совместимую платформу GPON OLT

Управление абонентскими ONU/ONT: Выполняется OLT, а не самим трансивером

Максимальная потребляемая мощность: Не подтверждена

Рабочая температура: Не подтверждена в проверенном Datasheet

Температура хранения: Не подтверждена в проверенном Datasheet

Рабочая влажность: Не подтверждена

Габариты отдельного модуля: Не подтверждены

Масса отдельного модуля: Не подтверждена

Сертификация отдельного модуля: Требует уточнения

Комплектация: Оптический модуль DS-PMA-C++; дополнительные принадлежности уточняются

Количество модулей в продаваемой упаковке: Требует подтверждения

Оптоволоконный патч-корд в комплекте: Не подтверждён

Оптический сплиттер в комплекте: Не заявлен

OLT в комплекте: Не входит в описание отдельного трансивера

Гарантийный срок магазина ONECOM: 12 месяцев
