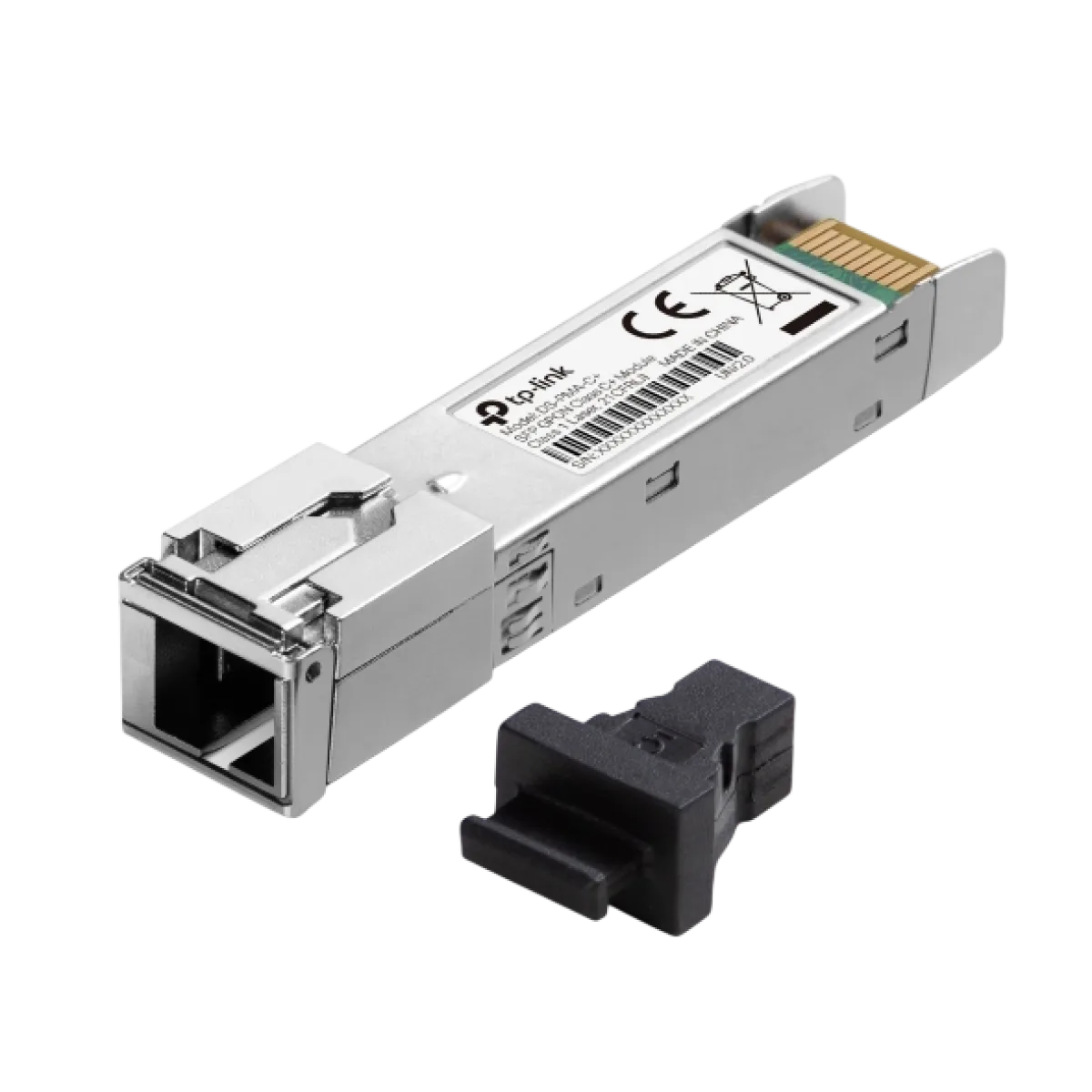

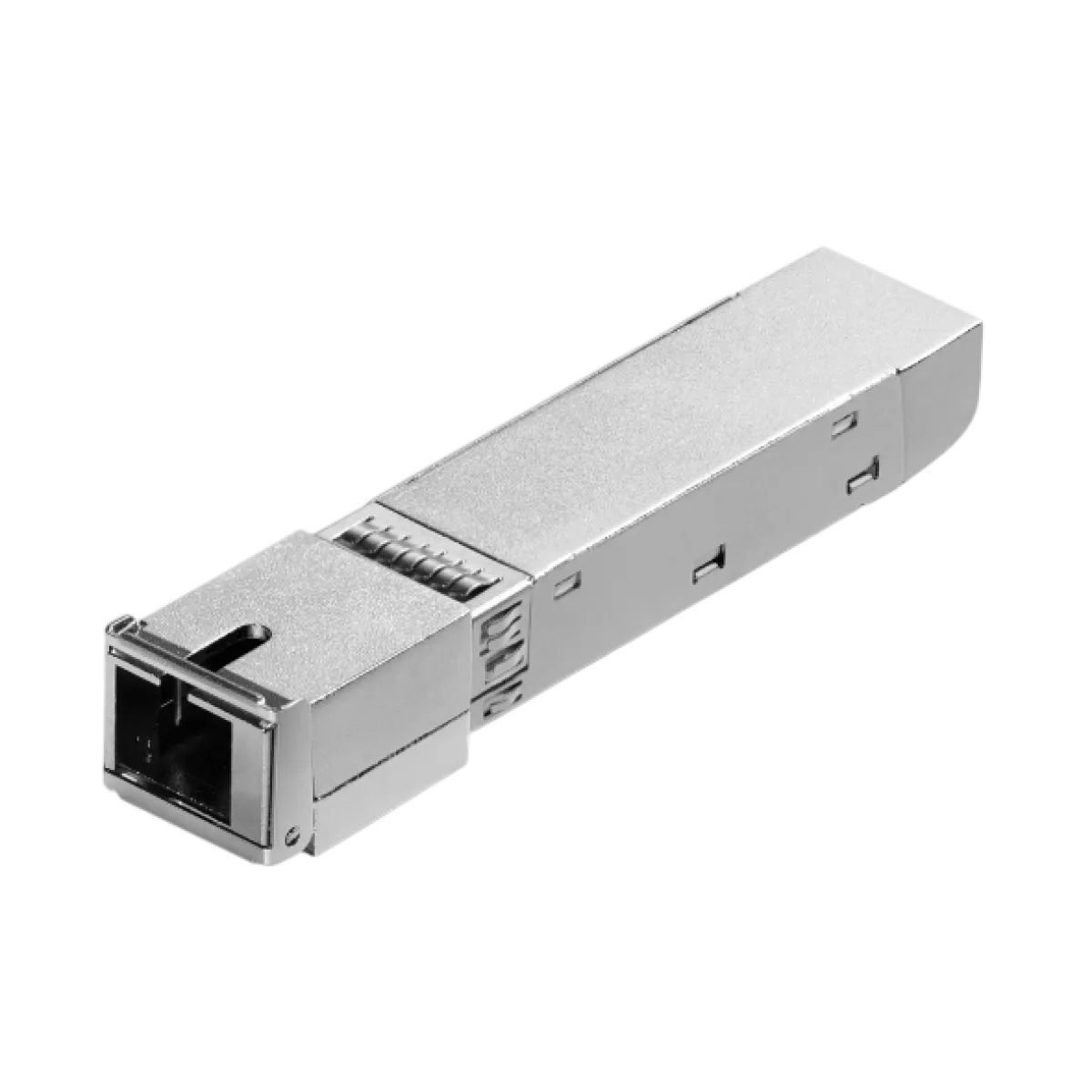

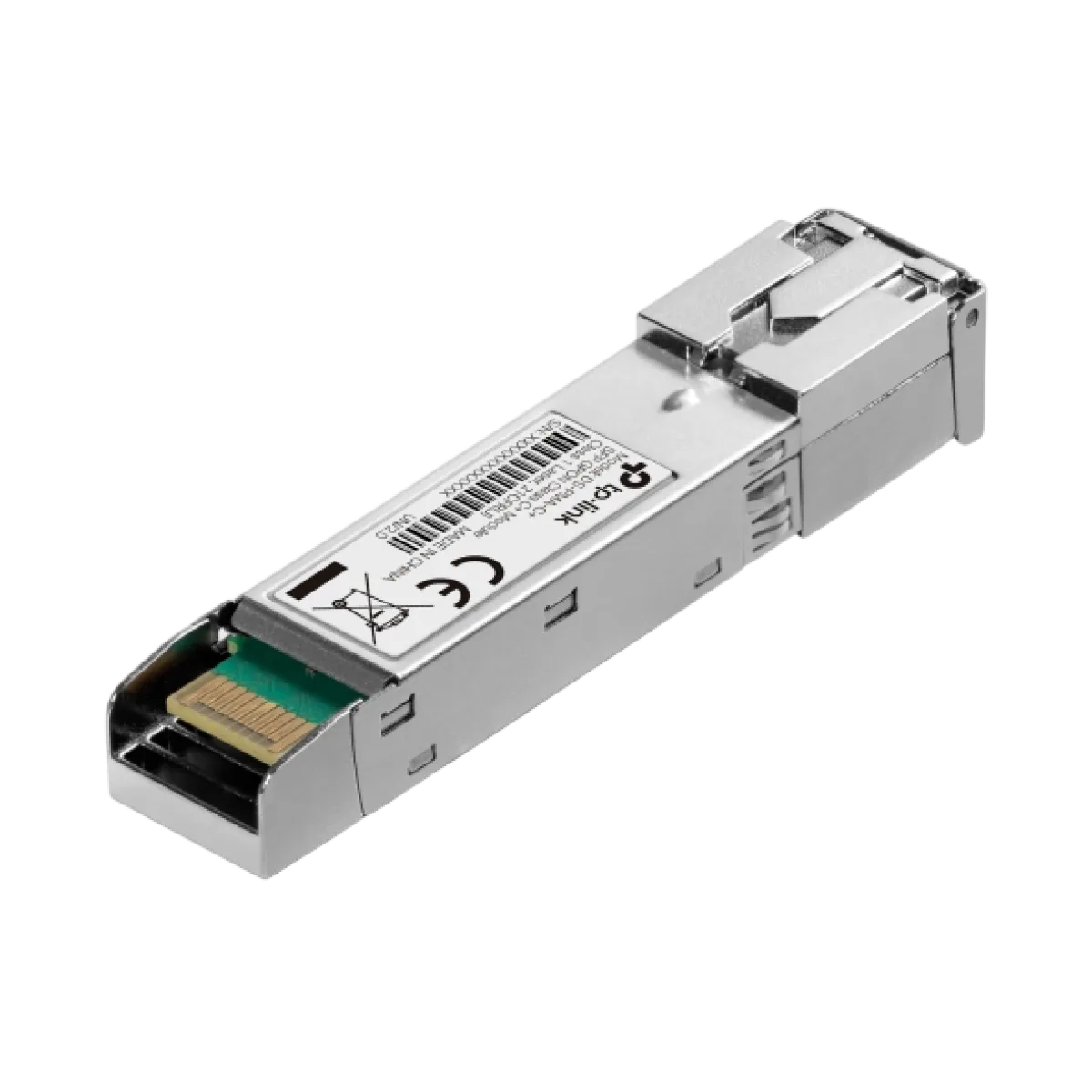

TP-Link DS-PMA-C+ / Оптический GPON OLT SFP-модуль класса C+, SC/UPC, 1490/1310 нм, до 20 км

TP-Link DS-PMA-C+ — профессиональный оптический SFP-модуль стандарта GPON класса C+, предназначенный для установки в совместимые оптические линейные терминалы OLT серии TP-Link DeltaStream. Трансивер используется на стороне оператора связи для передачи и приёма данных по пассивной оптической сети GPON, обеспечивая подключение абонентских терминалов ONU и ONT через одномодовое оптическое волокно и пассивные разветвители. Устройство выполнено в компактном форм-факторе SFP, благодаря чему устанавливается непосредственно в соответствующий GPON-порт совместимого OLT и не требует отдельного внешнего корпуса или независимого блока питания. Модуль рассчитан на работу по одному оптическому волокну 9/125 мкм с использованием разных длин волн для передачи и приёма сигнала: 1490 нм для передачи данных от OLT к абонентам и 1310 нм для приёма данных от абонентских терминалов. Номинальная скорость передачи Tx составляет 2488,32 Мбит/с, а скорость приёма Rx — 1244,16 Мбит/с. Эти показатели соответствуют стандартной асимметричной скорости GPON 2,5 Гбит/с Downstream и 1,25 Гбит/с Upstream. Для подключения волоконно-оптической линии предусмотрен интерфейс SC/UPC. Оптический класс C+ с выходной мощностью передатчика от +3 до +7 dBm и чувствительностью приёмника менее −30 dBm позволяет применять модуль в профессиональных сетях FTTH и FTTx с пассивным оптическим делением. Производитель заявляет максимальную дальность передачи до 20 километров, однако допустимая длина конкретной линии определяется суммарными потерями в волокне, соединителях, сварках и разветвителях. DS-PMA-C+ предназначен именно для GPON OLT и не является обычным Ethernet SFP-модулем, а также не обеспечивает поддержку XGS-PON со скоростью 10 Гбит/с.

Оптический трансивер TP-Link DS-PMA-C+ GPON Class C+ разработан для удобного обслуживания и мониторинга операторского оборудования. Поддержка Hot Swap позволяет устанавливать и заменять модуль в совместимом устройстве без полного отключения питания OLT при соблюдении требований руководства производителя и правил безопасности при работе с оптоволокном. Дополнительно предусмотрена функция цифровой диагностики DDM — Digital Diagnostic Monitoring, позволяющая получать диагностическую информацию о состоянии трансивера. Производитель указывает мониторинг напряжения, параметров оптической мощности и температуры модуля. Такая диагностика помогает специалистам отслеживать состояние оптического интерфейса, обнаруживать отклонения параметров сигнала и быстрее определять возможные причины неисправностей абонентской сети. Номинальное напряжение питания составляет 3,3 В с допуском ±5 %, питание поступает непосредственно через совместимый SFP-слот OLT. Для электрического интерфейса передачи данных используется LVPECL, а для управляющего интерфейса — LVTTL. Оптические параметры класса C+ включают коэффициент экстинкции более 8,2 dB и указанный производителем порог насыщения приёмника выше −12 dBm. Эти характеристики важны для правильного подбора оптического бюджета, особенно при использовании пассивных сплиттеров и различных длин абонентских линий. В официальном перечне совместимых устройств TP-Link указаны GPON OLT DS-P7001-04, DS-P7001-08 и DS-P7001-16. Использование с другими моделями, включая модульные шасси DeltaStream, необходимо проверять по документации соответствующей сервисной платы, аппаратной ревизии и версии программного обеспечения. Для совместимости следует учитывать не только физический разъём SFP, но и поддержку стандарта GPON, конкретного оптического класса и модулей производителя.

Купить TP-Link DS-PMA-C+ в интернет-магазине Onecom — практичное решение для комплектации, расширения и технического обслуживания GPON-сетей интернет-провайдеров в Ташкенте и других регионах Узбекистана. Модуль может применяться при запуске новых GPON-портов на совместимом OLT, замене неисправного трансивера, модернизации оптического распределительного узла или подготовке резервного комплекта оборудования для обслуживания абонентов. Форм-фактор SFP и одноволоконное подключение SC/UPC упрощают интеграцию в существующую оптическую инфраструктуру при соответствии стандартам и техническим требованиям сети. Поддержка цифровой диагностики DDM помогает контролировать ключевые рабочие параметры, а возможность горячей замены сокращает количество необходимых операций при техническом обслуживании. Перед приобретением необходимо убедиться, что используемый OLT поддерживает DS-PMA-C+, проверить тип оптического разъёма SC/UPC, класс оптического интерфейса, длины волн 1490/1310 нм, характеристики сплиттеров и расчёт затухания линии. Также важно различать DS-PMA-C+ класса C+ и DS-PMA-C++ класса C++: это разные модели с различными оптическими параметрами и заявленной дальностью передачи. Для DS-PMA-C+ подтверждённая максимальная дальность составляет 20 км. Модуль не следует выбирать как замену комбинированному XGS-PON/GPON-трансиверу без проверки совместимости. Точные габариты, масса, индивидуальный состав заводской упаковки и аппаратная версия продаваемого экземпляра требуют уточнения. Актуальную цену TP-Link DS-PMA-C+, наличие и условия заказа можно уточнить в интернет-магазине Onecom. Гарантия магазина ONECOM — 12 месяцев. Доставка по Ташкенту и другим регионам Узбекистана осуществляется согласно условиям магазина.


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Бренд: TP-Link

Модель: DS-PMA-C+

Линейка оборудования: TP-Link DeltaStream

Тип устройства: Оптический GPON SFP-модуль

Официальное название: SFP GPON Class C+ Module

Категория: Оптические трансиверы для OLT

Назначение: Передача и приём GPON-сигнала на стороне OLT

Тип сети: Пассивная оптическая сеть GPON

Технология: GPON

Стандарт GPON: ITU-T G.984

Оптический класс: C+

Форм-фактор: SFP

Тип подключения к оборудованию: GPON SFP

Количество оптических каналов: 1

Тип волоконно-оптического подключения: Одноволоконное

Тип волокна: Одномодовое

Обозначение волокна: SMF

Параметры волокна: 9/125 мкм

Тип внешнего оптического разъёма: SC/UPC

Количество оптических разъёмов: 1

Технология разделения передачи и приёма: WDM по одному волокну

Длина волны передатчика Tx: 1490 нм

Длина волны приёмника Rx: 1310 нм

Направление Tx: От OLT к абонентским ONU/ONT

Направление Rx: От ONU/ONT к OLT

Номинальная скорость передачи Tx: 2488,32 Мбит/с

Номинальная скорость приёма Rx: 1244,16 Мбит/с

Округлённая скорость Downstream: 2,5 Гбит/с

Округлённая скорость Upstream: 1,25 Гбит/с

Тип передачи GPON: Асимметричная

Симметричный XGS-PON 10G: Не поддерживается как функция данного модуля

Скорость Ethernet 1G/10G: Не является характеристикой GPON SFP-трансивера

Оптическая мощность передатчика Tx: От +3 до +7 dBm

Чувствительность приёмника Rx: Менее −30 dBm

Порог насыщения приёмника Rx: Выше −12 dBm по спецификации TP-Link

Коэффициент экстинкции: Более 8,2 dB

Допустимое отклонение оптической мощности Rx: Более 5 dBm по спецификации производителя

Максимальная заявленная дальность передачи: 20 км

Рекомендуемая длина линии: Определяется оптическим бюджетом

Потери в пассивных сплиттерах: Учитываются при проектировании сети

Поддерживаемое оптическое деление: Определяется параметрами OLT и оптическим бюджетом

Максимальное количество абонентов: Зависит от OLT, сплиттеров и конфигурации

Поддержка цифровой диагностики DDM: Да

Полное название DDM: Digital Diagnostic Monitoring

Мониторинг напряжения: Да

Мониторинг оптической мощности: Да

Мониторинг температуры: Да

Дополнительные данные диагностики: Определяются поддержкой OLT

Горячее подключение Hot Pluggable: Да

Поддержка Hot Swap: Да

Номинальное напряжение питания: 3,3 В

Допуск напряжения питания: ±5 %

Источник питания: Совместимый SFP-порт OLT

Отдельный адаптер питания: Не требуется

Тип электрического интерфейса данных: LVPECL

Тип электрического интерфейса управления: LVTTL

Электрический интерфейсный форм-фактор: 2×10 SFF по документации

Тип установки: В совместимый GPON SFP-слот

Назначение стороны установки: OLT

Использование на стороне обычного GPON ONU: Не предусмотрено как универсальное решение

Совместимость с TP-Link DS-P7001-04: Подтверждена производителем

Совместимость с TP-Link DS-P7001-08: Подтверждена производителем

Совместимость с TP-Link DS-P7001-16: Подтверждена производителем

Совместимость с другими GPON OLT: Требует проверки

Совместимость с DS-P8000-X2: Не подтверждена отдельно для конкретной сервисной платы

Совместимость с DS-P8000-X7: Не подтверждена отдельно для конкретной сервисной платы

Совместимость с XGS-PON/GPON Combo-портами: Требует проверки; поддержка Combo PON данным модулем не заявлена

Совместимость с обычным Ethernet SFP-коммутатором: Не гарантируется

Аппаратные версии производителя: V1 и V2

Аппаратная версия поставляемого экземпляра: Требует уточнения

Проверенные основные оптические характеристики V1/V2: Совпадают по официальной документации

Потребляемая мощность: Не подтверждена отдельно

Рабочая температура: Не указана в проверенной спецификации

Температура хранения: Не указана в проверенной спецификации

Рабочая влажность: Не указана в проверенной спецификации

Габариты модуля: Не указаны в проверенной спецификации

Масса модуля: Не указана в проверенной спецификации

Сертификация отдельного модуля: Требует подтверждения

Комплектация: Оптический модуль DS-PMA-C+; дополнительные принадлежности уточняются

Количество модулей в упаковке: Требует подтверждения

Оптоволоконный патч-корд в комплекте: Не подтверждён

Оптический сплиттер в комплекте: Не входит в стандартное описание отдельного модуля

OLT-оборудование в комплекте: Не входит в стандартное описание отдельного модуля

Гарантийный срок магазина ONECOM: 12 месяцев
