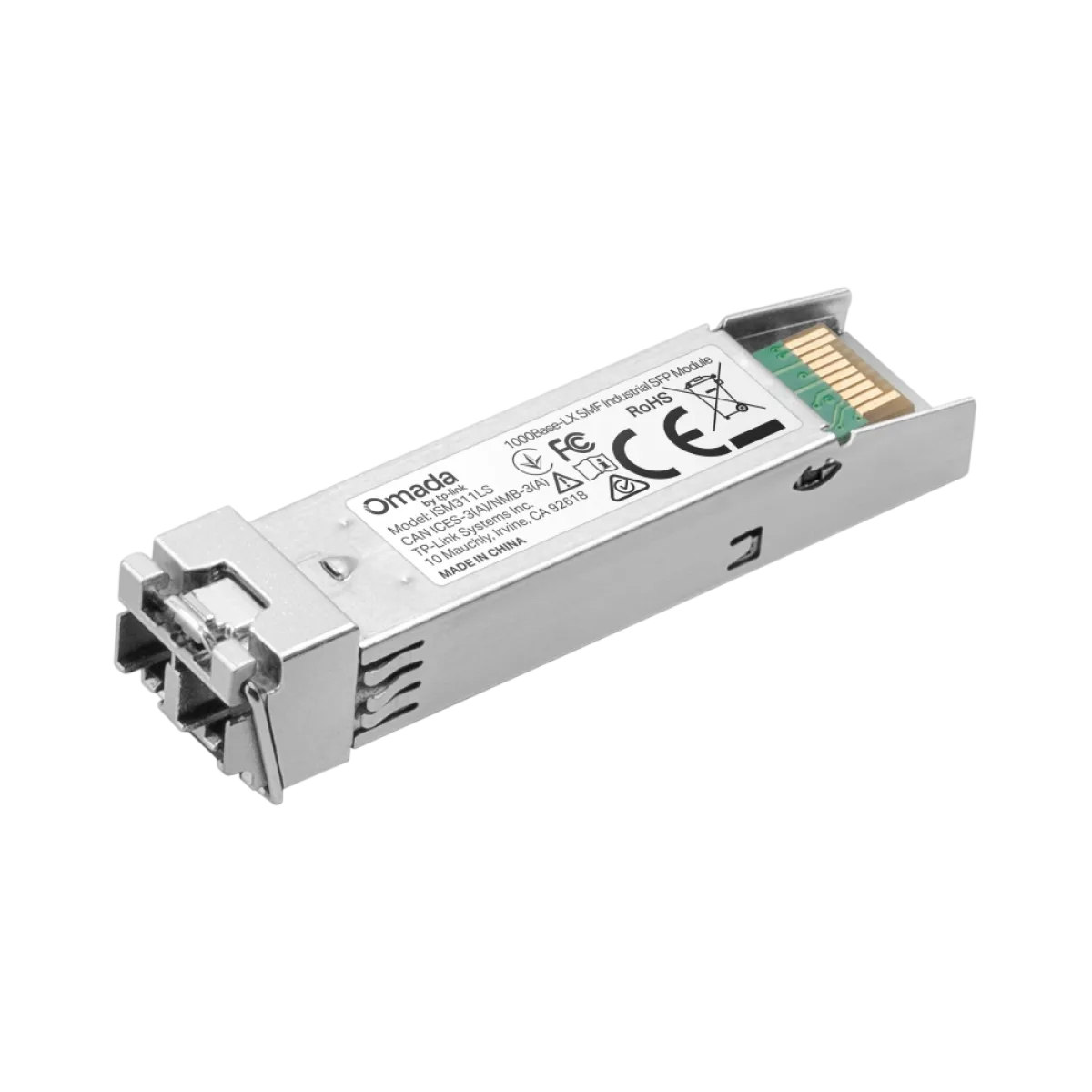

TP-Link ISM311LS / 1000BASE-LX Промышленный одномодовый гигабитный SFP-модуль, 1310 нм, LC Duplex, до 20 км

TP-Link ISM311LS — промышленный одномодовый гигабитный SFP-модуль стандарта 1000BASE-LX, предназначенный для передачи данных на расстояние до 20 километров по оптоволокну 9/125 мкм. Трансивер работает на длине волны 1310 нм, оснащён оптическим интерфейсом LC Duplex и поддерживает расширенный диапазон рабочих температур от −40 до +85 °C. Модель разработана для использования с совместимыми промышленными Ethernet-коммутаторами, сетевыми устройствами и оптоволоконной инфраструктурой, где требуется надёжное гигабитное соединение на значительном расстоянии. TP-Link ISM311LS подходит для построения магистральных участков локальной сети, связи между удалёнными сетевыми шкафами, промышленными объектами, техническими зданиями и другими распределёнными узлами. Использование оптоволоконной линии позволяет передавать Ethernet-трафик между оборудованием без необходимости прокладывать длинные медные соединения. Особенно актуальна модель в проектах, где длина соединения превышает возможности обычного медного Gigabit Ethernet и при этом необходимо сохранить передачу данных по стандарту 1000BASE-LX.

Одномодовый промышленный SFP-трансивер TP-Link ISM311LS поддерживает технологию 1000BASE-LX и стандарт IEEE 802.3z. В качестве физической среды передачи используется одномодовое оптоволокно Single-Mode Fiber (SMF) размером 9/125 мкм. Передача данных осуществляется на длине волны 1310 нм. Максимальная заявленная производителем дальность оптической линии составляет 20 км при использовании соответствующего одномодового кабеля. Номинальная физическая скорость оптического интерфейса равна 1,25 Гбит/с, что соответствует технологии гигабитного Ethernet с линейным кодированием. Это не означает, что пользователь получает полезную скорость 1,25 Гбит/с; в каталоге сетевых устройств модуль следует относить к классу Gigabit Ethernet 1 Гбит/с. Для создания оптической линии используются два волокна: одно для передачи сигнала TX, второе для приёма RX. Модуль оснащён дуплексным оптическим интерфейсом LC/UPC, поэтому требуется совместимый двухволоконный патч-корд с соответствующими коннекторами. При монтаже необходимо правильно соединить передающий канал одного устройства с принимающим каналом другого. ISM311LS не является одноволоконным BiDi-трансивером и не предназначен для работы с многомодовым волокном в качестве штатной среды. Для подключения по одному волокну необходимо выбирать специализированные парные BiDi-модули с соответствующими длинами волн передачи и приёма. Для многомодовых линий следует рассмотреть модель ISM311LM стандарта 1000BASE-SX.

TP-Link ISM311LS предназначен для оптоволоконных соединений на расстояние до 20 км, однако фактическая дальность зависит от характеристик всей линии. Для правильной работы необходимо учитывать не только параметры трансивера, но и затухание оптического кабеля, соединительных муфт, адаптеров, патч-панелей, патч-кордов и других элементов. Производитель указывает максимальную дальность 20 км, но это не гарантирует работу на любой линии соответствующей длины независимо от её состояния. При проектировании инфраструктуры важно проверить оптический бюджет, потери тракта и параметры принимающего модуля. В техническом паспорте ISM311LS указана максимальная выходная оптическая мощность лазера 0,794 мВт, или −1 dBm. Это верхнее значение из спецификации, а не гарантированная фактическая мощность каждого экземпляра. Точная чувствительность приёмника и доступный оптический бюджет в рассматриваемом официальном Datasheet не приведены, поэтому их нельзя произвольно рассчитывать или указывать в карточке товара без дополнительной документации. Модуль использует лазер класса 1. При работе с оптической сетью необходимо выполнять рекомендации по безопасному обращению с оптическими портами и не смотреть непосредственно в работающий оптический интерфейс. Использование совместимых трансиверов с обеих сторон линии, подходящего одномодового волокна и качественных соединений является важным условием стабильной работы.

TP-Link ISM311LS поддерживает цифровую диагностику DDM, спецификацию SFP-MSA и горячую замену Hot-Swappable. Digital Diagnostic Monitoring предназначен для контроля доступных параметров оптического интерфейса средствами совместимого сетевого оборудования. Эта возможность полезна при эксплуатации промышленных сетей: инженер может получать диагностическую информацию, если коммутатор и его программное обеспечение поддерживают отображение таких данных. Наличие DDM помогает обслуживать оптоволоконные линии, оценивать их состояние и выявлять проблемы соединения. Конкретный набор диагностических показателей и способ их отображения зависят от модели сетевого устройства и его прошивки. Совместимость с Small Form-factor Pluggable Multi-Source Agreement (SFP-MSA) означает соответствие распространённым требованиям форм-фактора SFP. Компактный модуль устанавливается непосредственно в совместимый гигабитный SFP-слот коммутатора или другого сетевого оборудования. Функция Hot-Swappable позволяет устанавливать и заменять трансивер без полного выключения совместимого устройства, если такая операция предусмотрена инструкцией производителя. При этом следует соблюдать порядок обслуживания оптической линии и требования безопасности. Важно помнить, что соответствие SFP-MSA не гарантирует совместимость с абсолютно любым оборудованием сторонних производителей. Некоторые коммутаторы имеют ограничения по поддерживаемым моделям трансиверов. Поэтому перед приобретением необходимо проверить совместимость с конкретной моделью коммутатора и его аппаратной или программной версией.

Промышленный SFP-модуль TP-Link ISM311LS рассчитан на эксплуатацию при температурах от −40 до +85 °C. Этот диапазон позволяет применять трансивер в промышленных телекоммуникационных шкафах, системах автоматизации, инженерных сетях, производственных помещениях и другой инфраструктуре, где температурные условия отличаются от стандартной офисной среды. По официальной документации температура хранения также составляет от −40 до +85 °C. Допустимая рабочая и складская влажность — от 5 до 85 % относительной влажности без образования конденсата. Электропитание осуществляется от интерфейса SFP с напряжением 3,3 В; отдельный внешний блок питания для модуля не требуется. Габариты изделия по Datasheet составляют 56,4 × 13,4 × 10,97 мм. Производитель указывает сертификации FCC и CE. При выборе оборудования нужно учитывать, что промышленный температурный диапазон трансивера не делает его самостоятельным влагозащищённым устройством для открытой установки под дождём или снегом. Оптический модуль должен быть установлен в совместимый коммутатор, а вся система — эксплуатироваться в условиях, соответствующих требованиям оборудования. Для корректной работы промышленных сетей также необходимо выбирать патч-корды, оптические кабели, распределительные шкафы и другие компоненты с подходящими характеристиками.

TP-Link ISM311LS применяется для организации магистральных Gigabit Ethernet соединений в промышленной и коммерческой инфраструктуре. Трансивер подходит для подключения удалённых коммутаторов, объединения распределённых сетевых узлов, прокладки оптоволоконных линий между зданиями, передачи сетевого трафика на производственных объектах и создания транспортной инфраструктуры систем видеонаблюдения. При использовании в видеонаблюдении оптический SFP-модуль устанавливается в совместимый коммутатор или другую сетевую платформу, обеспечивая передачу Ethernet-данных между устройствами. Сам ISM311LS не содержит RJ45-порта, не выдаёт PoE-питание и не является самостоятельным медиаконвертером. Для преобразования оптической линии в медное Ethernet-подключение необходимо подходящее оборудование с SFP и RJ45-интерфейсами. По руководству производителя предусмотрена работа с коммутаторами TP-Link, оснащёнными гигабитными SFP-слотами, а также совместимыми медиаконвертерами MC220L и MC420L. Совместимость следует проверять с учётом аппаратной версии конкретного устройства. ISM311LS отличается от обычного коммерческого TP-Link SM311LS прежде всего промышленным температурным диапазоном: ISM311LS рассчитан на −40…+85 °C, а SM311LS в актуальном Datasheet имеет рабочий диапазон 0…+70 °C. При этом обе модели рассчитаны на одномодовые оптические линии 1310 нм и дальность до 20 км.

Купить TP-Link ISM311LS в интернет-магазине ONECOM в Ташкенте можно для построения гигабитной оптоволоконной сети на расстоянии до 20 км с использованием одномодового кабеля. Основные преимущества модели — промышленный диапазон рабочих температур, стандарт 1000BASE-LX, длина волны 1310 нм, совместимость с волокном 9/125 мкм, оптический интерфейс LC Duplex, поддержка DDM, SFP-MSA и горячей замены. Трансивер будет полезен при оснащении промышленных объектов, серверных и распределённых сетевых узлов, а также при создании оптических магистралей между совместимыми коммутаторами. Стандартная комплектация включает один модуль TP-Link ISM311LS и руководство по установке. Оптические патч-корды, коммутаторы и отдельные блоки питания в комплект не заявлены. Перед покупкой рекомендуется проверить тип оптического волокна, расстояние между устройствами, совместимость гигабитных SFP-портов, количество требуемых трансиверов и потери оптической линии. Актуальную цену TP-Link ISM311LS, наличие и условия заказа можно уточнить в интернет-магазине ONECOM. Гарантийный срок: 12 месяцев. Доставка по Ташкенту и другим регионам Узбекистана осуществляется согласно условиям магазина.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Бренд: TP-Link

Модель: ISM311LS

Официальное название: 1000Base-LX SMF Industrial SFP Module

Тип устройства: Промышленный оптический SFP-трансивер

Категория: Оптические SFP-модули и трансиверы

Подкатегория: Промышленные SFP-модули

Назначение: Передача Gigabit Ethernet по одномодовому оптоволокну

Область применения: Промышленные Ethernet-сети

Форм-фактор: SFP

Тип модуля: Оптический

Класс Ethernet: Gigabit Ethernet

Стандарт передачи: 1000BASE-LX

Стандарт Ethernet: IEEE 802.3z

Указанные протоколы: TCP/IP

Тип кабеля: Оптоволоконный

Тип оптического волокна: Одномодовое

Международное обозначение волокна: SMF

Размер оптического волокна: 9/125 мкм

Количество рабочих волокон: 2

Схема передачи: Два отдельных волокна TX/RX

Тип соединения: Duplex

Оптический разъём: LC Duplex

Тип коннектора: LC/UPC

Количество оптических каналов: 2 (передача TX и приём RX)

Одноволоконный BiDi: Нет

Основная длина волны: 1310 нм

Длина волны TX: 1310 нм

Длина волны RX: 1310 нм для соответствующей 1000BASE-LX линии

Максимальная дальность передачи: 20 км

Дальность с учётом оптических потерь: Рассчитывается для конкретной линии

Номинальная скорость оптической линии: 1,25 Гбит/с

Класс полезного Ethernet-соединения: 1 Гбит/с

Поддержка 1000BASE-LX: Да

Поддержка 1000BASE-SX: Не заявлена

Поддержка 2.5GbE: Не заявлена

Поддержка 10GbE: Не заявлена

Совместимый интерфейс оборудования: Гигабитный SFP-слот

Совместимость с SFP-MSA: Поддерживается

Цифровой диагностический мониторинг DDM: Поддерживается

Полное название DDM: Digital Diagnostic Monitoring

Отображение диагностики на коммутаторе: При поддержке оборудованием и прошивкой

Hot-Pluggable: Поддерживается

Hot-Swappable: Поддерживается

Горячая установка и замена: При соблюдении инструкции совместимого оборудования

Лазер: Класс 1

Максимальная выходная мощность лазера: 0,794 мВт (−1 dBm)

Фактическая оптическая мощность TX: Не указана для конкретного экземпляра

Чувствительность приёмника RX: Нет данных

Оптический бюджет: Нет данных

Максимально допустимая входная мощность RX: Нет данных

Тип установки: В совместимый SFP-слот

Электропитание от слота: Да

Рабочее напряжение: 3,3 В

Отдельный адаптер питания: Не требуется

Номинальное энергопотребление: Нет данных

Максимальное энергопотребление: Нет данных

RJ45 Ethernet-порт на модуле: Нет

PoE-питание: Не предусмотрено самим SFP-модулем

Тип исполнения: Промышленное

Рабочая температура: −40…+85 °C

Температура хранения: −40…+85 °C

Рабочая влажность: 5–85 % без конденсации

Влажность хранения: 5–85 % без конденсации

Влагозащита IP: Нет данных

Пылезащита IP: Нет данных

Габариты (Ш × Г × В): 56,4 × 13,4 × 10,97 мм

Масса модуля: Нет данных

Размеры упаковки: Нет данных

Масса упаковки: Нет данных

FCC: Соответствие заявлено

CE: Соответствие заявлено

Совместимые TP-Link устройства: Коммутаторы с гигабитными SFP-слотами

Указанные в руководстве медиаконвертеры: MC220L, MC420L

Совместимость со сторонними коммутаторами: Требует проверки

Количество модулей в упаковке: 1

Комплектация: TP-Link ISM311LS, руководство по установке

Оптический патч-корд в комплекте: Не заявлен

Второй SFP-модуль в комплекте: Не заявлен

Сетевой коммутатор в комплекте: Нет

Аппаратная версия: Уточняется по поставке

Гарантийный срок магазина ONECOM: 12 месяцев
