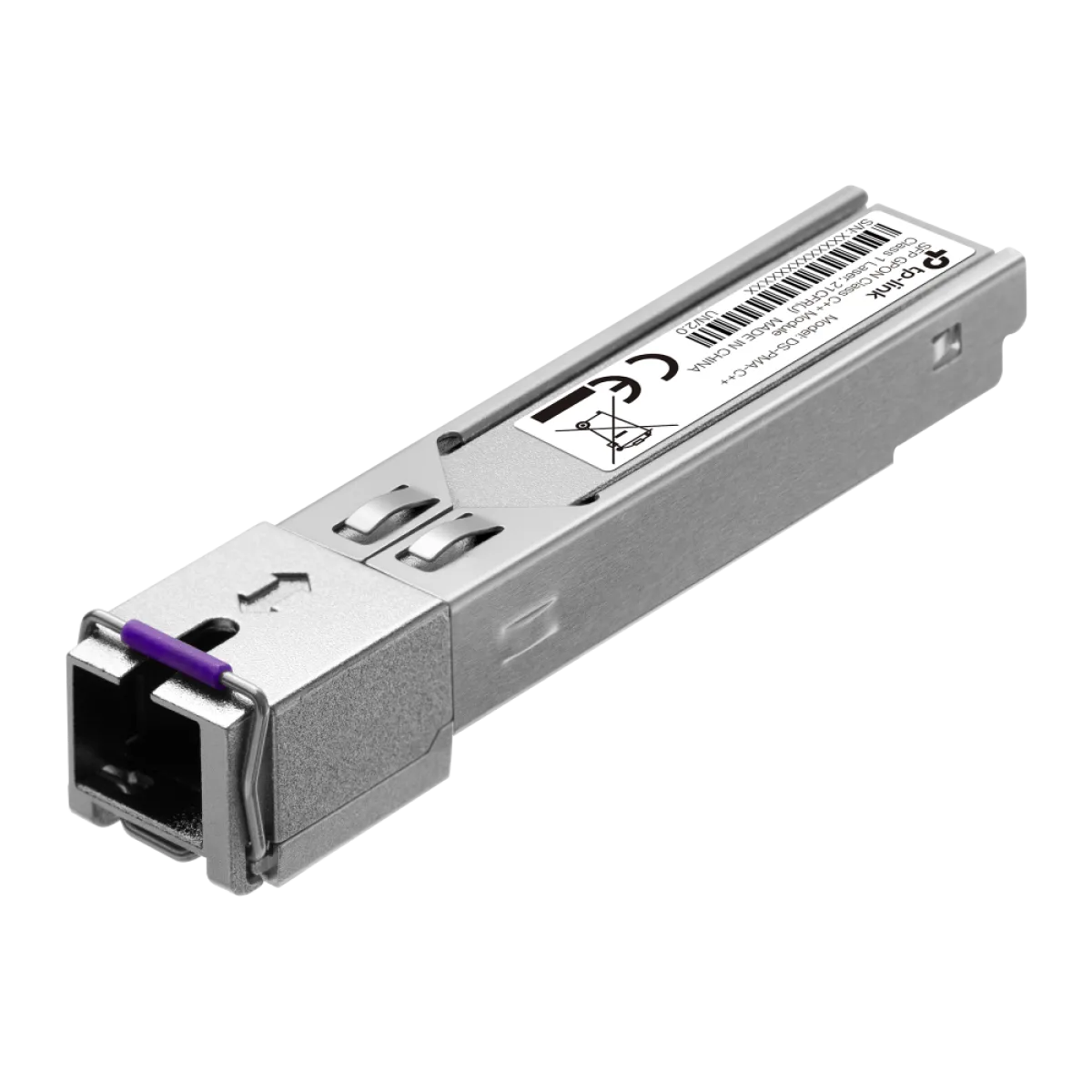

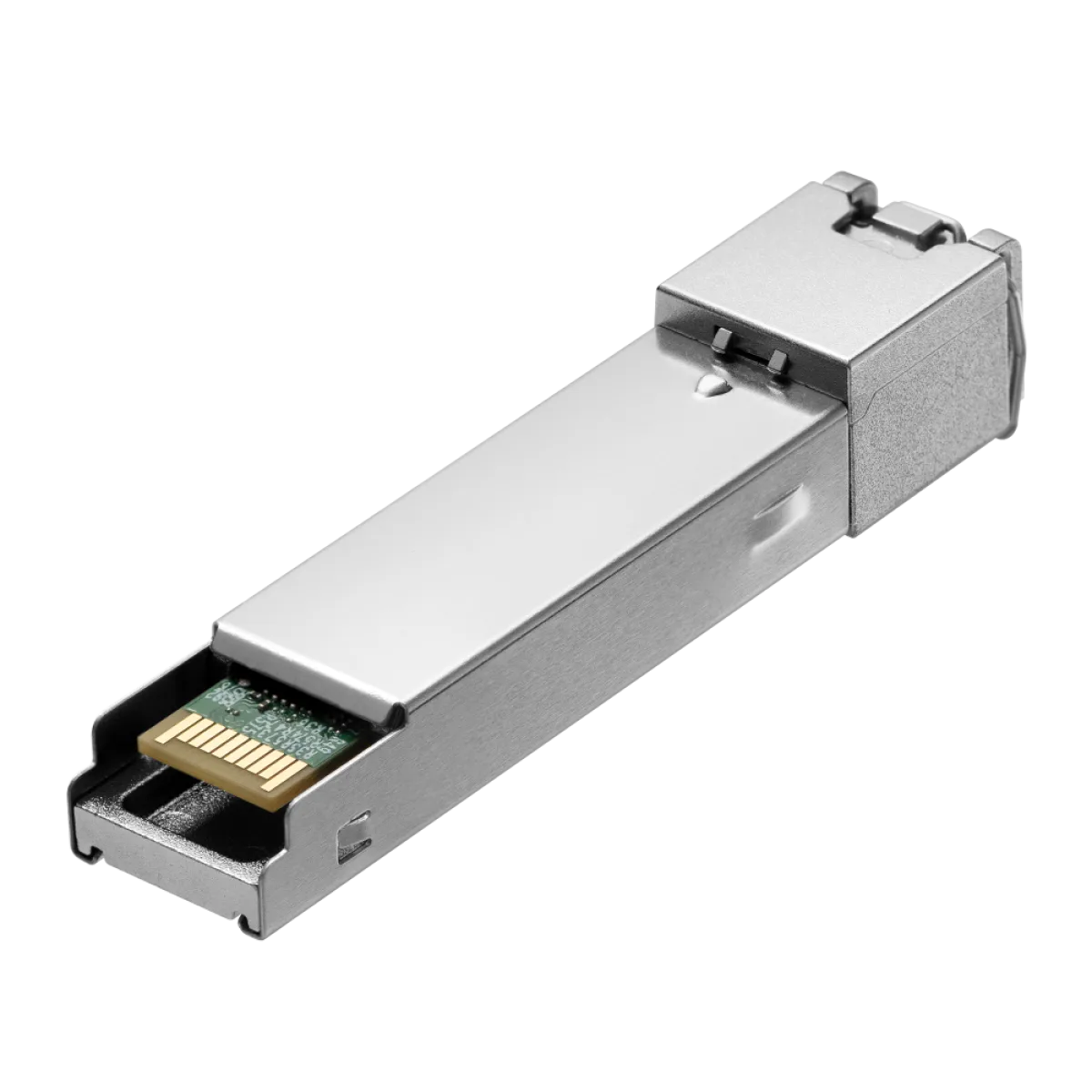

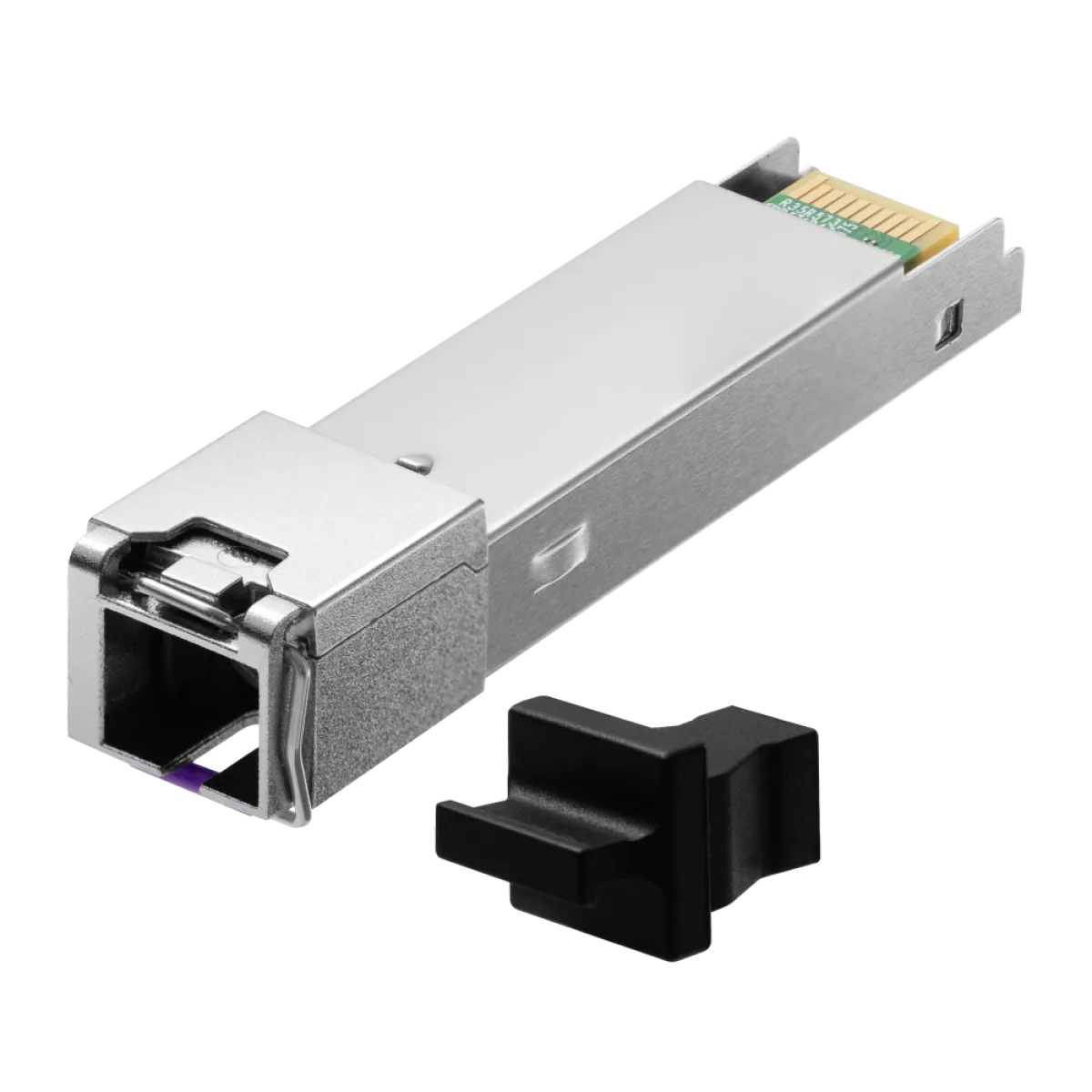

TP-Link DS-PMA-C++(16-Pack) / Комплект из 16 оптических GPON OLT SFP-модулей Class C++, SC/UPC

TP-Link DS-PMA-C++(16-Pack) — комплект из 16 оптических SFP-трансиверов GPON класса C++, предназначенный для оснащения и обслуживания совместимых оптических линейных терминалов OLT. Комплект ориентирован на интернет-провайдеров, операторов связи, телекоммуникационные организации и системных интеграторов, которым необходимо одновременно подготовить несколько GPON-портов для работы с абонентской оптической сетью. Каждый модуль DS-PMA-C++ представляет собой отдельный оптический приёмопередатчик операторского класса, который устанавливается в совместимый GPON SFP-слот OLT и обеспечивает передачу данных к абонентским терминалам ONU/ONT через пассивную оптическую инфраструктуру FTTH и FTTx. Наличие 16 одинаковых модулей позволяет комплектовать многопортовые GPON OLT, организовывать плановую замену трансиверов и формировать запас компонентов для оперативного обслуживания сети. Все модули работают по технологии GPON стандарта ITU-T G.984 и используют одномодовое оптическое волокно 9/125 мкм. Для соединения предусмотрен оптический разъём SC/UPC, а передача и приём данных осуществляются по одному волокну на разных длинах волн. Со стороны OLT передача выполняется на длине волны 1490 нм, приём — на 1310 нм. Номинальная скорость передачи каждого трансивера составляет 2488,32 Мбит/с, скорость приёма — 1244,16 Мбит/с. Таким образом, отдельный модуль обеспечивает стандартный оптический интерфейс GPON класса 2,5 Гбит/с Downstream и 1,25 Гбит/с Upstream. Поскольку комплект содержит 16 независимых трансиверов, его назначение заключается в комплектации нескольких оптических портов, а не в создании единого объединённого канала передачи данных. Реальное количество подключаемых абонентских ONU и ONT определяется характеристиками конкретного OLT, коэффициентами деления, нагрузкой и рассчитанным оптическим бюджетом.

Комплект оптических модулей TP-Link DS-PMA-C++ Class C++ 16-Pack подходит для профессиональных GPON-сетей, в которых важны стабильная оптическая связь, удобная диагностика и единообразие установленного оборудования. Оптический класс C++ предназначен для работы с соответствующими параметрами передатчика и приёмника. При этом производитель публикует разные спецификации DS-PMA-C++ в зависимости от региона и аппаратной версии. Для варианта UN V2.0 в официальной документации приведены мощность передачи от +6 до +8 dBm, чувствительность приёмника менее −31 dBm и максимальная дальность до 60 км. Для других региональных исполнений встречаются мощность передатчика от +5 до +10 dBm и дальность до 20 км. Поэтому при заказе полного комплекта необходимо подтвердить маркировку, аппаратную ревизию и параметры всех 16 трансиверов. Заявленная предельная дальность не гарантирует работу на таком расстоянии при любом количестве сплиттеров или при максимальном делении линии. Фактическая конфигурация сети должна рассчитываться по оптическому бюджету с учётом потерь в одномодовом волокне, соединителях, сварках, пассивных делителях и характеристик ONU/ONT. Трансиверы DS-PMA-C++ поддерживают функцию цифровой диагностики DDM — Digital Diagnostic Monitoring, которая позволяет отслеживать рабочие параметры оптического интерфейса при наличии соответствующей поддержки в управляющем программном обеспечении OLT. Также предусмотрена возможность горячего подключения и замены Hot Swap, благодаря чему техническое обслуживание совместимого оборудования становится удобнее. Каждый модуль получает электропитание непосредственно от SFP-порта OLT с номинальным напряжением 3,3 В. Для использования комплекта рекомендуется заранее проверить перечень совместимого оборудования TP-Link, включая нужную аппаратную версию OLT и прошивку. Поддержка DS-PMA-C++ была добавлена для отдельных версий DS-P7001-04 и DS-P7001-08; совместимость с DS-P7001-16 и другими моделями следует подтверждать по их актуальной документации. Важно учитывать, что DS-PMA-C++ предназначен для обычных GPON-портов, а не для использования вместо специализированного комбинированного трансивера XGS-PON/GPON.

Купить TP-Link DS-PMA-C++(16-Pack) в интернет-магазине Onecom — практичное решение для профессиональных организаций, которым требуется партия из 16 GPON OLT SFP-модулей для нового проекта, модернизации узла доступа или обслуживания действующей оптической сети. Такой комплект особенно удобен при оснащении 16-портового GPON OLT, расширении нескольких небольших узлов, подготовке ремонтного фонда и стандартизации оборудования провайдера. Использование модулей одного артикула облегчает подбор запасных компонентов и документирование технических параметров сети. При этом покупка комплекта не заменяет необходимость индивидуально проверять совместимость каждого установленного OLT, используемых оптических терминалов и абонентских линий. Перед приобретением рекомендуется уточнить, действительно ли поставка содержит 16 оригинальных DS-PMA-C++ одного требуемого исполнения, проверить состояние заводской упаковки, аппаратную ревизию, оптическую мощность, допустимую дальность, формат SC/UPC и поддержку со стороны оборудования. Комплект не является готовым 16-портовым OLT: сами терминалы, пассивные оптические делители, патч-корды и ONU/ONT приобретаются отдельно, если не оговорено иное. Цена за комплект и цена за отдельный трансивер должны отображаться отдельно, чтобы покупатель правильно понимал количество товара в заказе. Актуальную стоимость TP-Link DS-PMA-C++(16-Pack), наличие и условия поставки в Ташкенте и Узбекистане можно уточнить в интернет-магазине Onecom. Гарантия магазина ONECOM — 12 месяцев. Доставка по Ташкенту и регионам Узбекистана осуществляется согласно условиям магазина.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Бренд: TP-Link

Серия: DeltaStream

Модель комплекта: DS-PMA-C++(16-Pack)

Модель одного трансивера: DS-PMA-C++

Тип товара: Комплект оптических GPON OLT SFP-модулей

Категория: Оптические трансиверы для OLT

Количество модулей в комплекте: 16 шт.

Единица продажи: 1 комплект

Общее количество самостоятельных оптических трансиверов: 16

Тип каждого устройства: GPON OLT SFP

Оптический класс: C++

Назначение: Оснащение GPON-портов операторского OLT

Технология: GPON

Стандарт: ITU-T G.984

Форм-фактор каждого модуля: SFP

Тип подключения к OLT: Совместимый GPON SFP-слот

Количество оптических интерфейсов на одном модуле: 1

Общее число оптических интерфейсов комплекта: 16

Количество GPON-портов, которые можно оснастить комплектом: До 16 при подтверждённой совместимости

Тип оптического волокна: Одномодовое SMF

Параметры оптического волокна: 9/125 мкм

Тип волоконного соединения: Одноволоконное

Тип внешнего оптического разъёма: SC/UPC

Длина волны передатчика Tx: 1490 нм

Длина волны приёмника Rx: 1310 нм

Направление передачи Tx: От OLT к ONU/ONT

Направление приёма Rx: От ONU/ONT к OLT

Номинальная скорость передачи Tx одного модуля: 2488,32 Мбит/с

Номинальная скорость приёма Rx одного модуля: 1244,16 Мбит/с

Номинальная скорость GPON Downstream: 2,488 Гбит/с на порт

Номинальная скорость GPON Upstream: 1,244 Гбит/с на порт

Округлённая скорость Downstream: 2,5 Гбит/с

Округлённая скорость Upstream: 1,25 Гбит/с

Тип передачи: Асимметричная GPON

Симметричная передача XGS-PON 10G: Не поддерживается

Комбинированный XGS-PON/GPON трансивер: Нет

Суммарная скорость единого канала из 16 модулей: Не применяется, модули работают независимо

Выходная оптическая мощность Tx для UN V2.0: +6…+8 dBm

Выходная оптическая мощность Tx по отдельным региональным спецификациям: +5…+10 dBm

Чувствительность приёмника Rx: Менее −31 dBm

Порог насыщения приёмника для UN V2.0: Выше −12 dBm

Коэффициент экстинкции: Более 8,2 dB

Максимальная дальность по спецификации UN V2.0: До 60 км

Максимальная дальность в отдельных региональных спецификациях: До 20 км

Дальность конкретного комплекта: Требует подтверждения аппаратной ревизии

Работа на максимальной дальности при максимальном делении: Не гарантируется

Оптический бюджет линии: Требует расчёта

Оптическое деление сети: Определяется OLT, сплиттерами и бюджетом мощности

Количество абонентов: Зависит от конфигурации OLT и сети

Поддержка DDM: Да

Полное название DDM: Digital Diagnostic Monitoring

Диагностика напряжения питания: Поддерживается

Диагностика оптической мощности: Поддерживается

Диагностика температуры: Поддерживается

Доступность диагностических параметров: Зависит от OLT и прошивки

Поддержка Hot Swap: Да

Поддержка Hot Pluggable: Да

Номинальное напряжение питания: 3,3 В

Допуск напряжения питания: ±5 %

Питание: Через SFP-порт совместимого OLT

Отдельные блоки питания трансиверов: Не требуются

Электрический интерфейс передачи данных: LVPECL

Электрический интерфейс управления: LVTTL

Использование на стороне OLT: Да

Установка в обычный Ethernet SFP-порт: Не предусмотрена как универсальное решение

Совместимость с DS-P7001-04: Поддержка указана для соответствующих прошивок

Совместимость с DS-P7001-08: Поддержка указана для соответствующих прошивок

Совместимость с DS-P7001-16: Требует проверки аппаратной версии и прошивки

Совместимость с другими GPON OLT: По списку совместимости TP-Link

Совместимость с DS-P8000-X2: Требует проверки используемой сервисной платы

Совместимость с DS-P8000-X7: Требует проверки используемой сервисной платы

Совместимость с Combo XGS-PON/GPON-портами: Не подтверждена

Поддержка ONU/ONT: Через совместимый OLT

Управление ONU посредством OMCI: Выполняется OLT, не самим трансивером

Аппаратная версия трансиверов: Уточняется для партии из 16 шт.

Единообразие аппаратных ревизий всех модулей: Требует подтверждения поставки

Заводская упаковка 16-Pack: Точный вид и маркировка не подтверждены отдельным паспортом производителя

Упаковка: Комплект из 16 модулей согласно товарной позиции

Габариты одного модуля: Не подтверждены

Масса одного модуля: Не подтверждена

Габариты общей упаковки: Не подтверждены

Вес общей упаковки: Не подтверждён

Рабочая температура: Не подтверждена

Температура хранения: Не подтверждена

Максимальная потребляемая мощность одного модуля: Не подтверждена

Сертификация комплекта: Требует уточнения

Комплектация: 16 × TP-Link DS-PMA-C++ при подтверждении поставки

Оптические патч-корды в комплекте: Не подтверждены

Пассивные делители в комплекте: Не заявлены

OLT-шасси или терминал в комплекте: Не входит в комплект из отдельных трансиверов

Абонентские ONU/ONT в комплекте: Не входят

Гарантия магазина ONECOM: 12 месяцев
