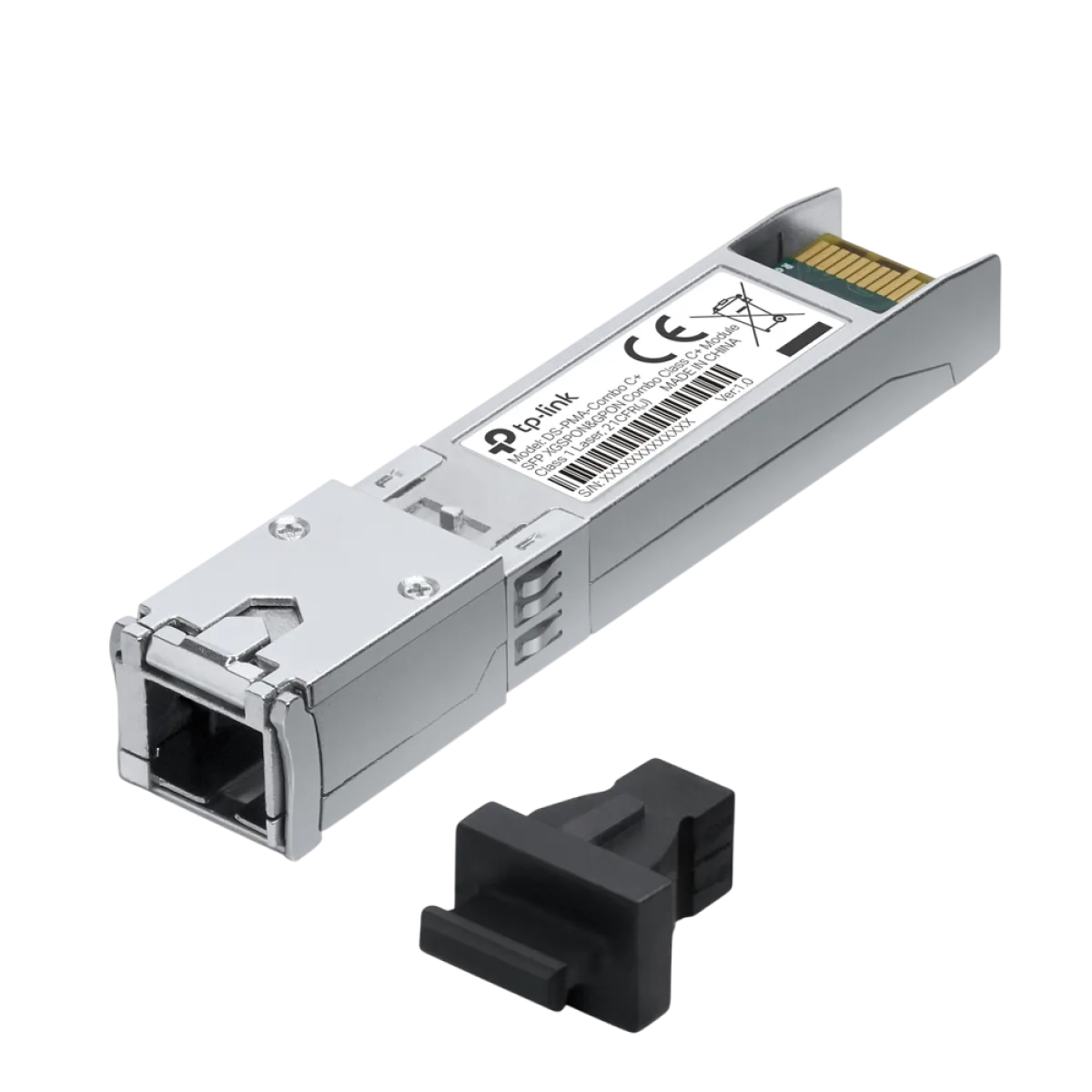

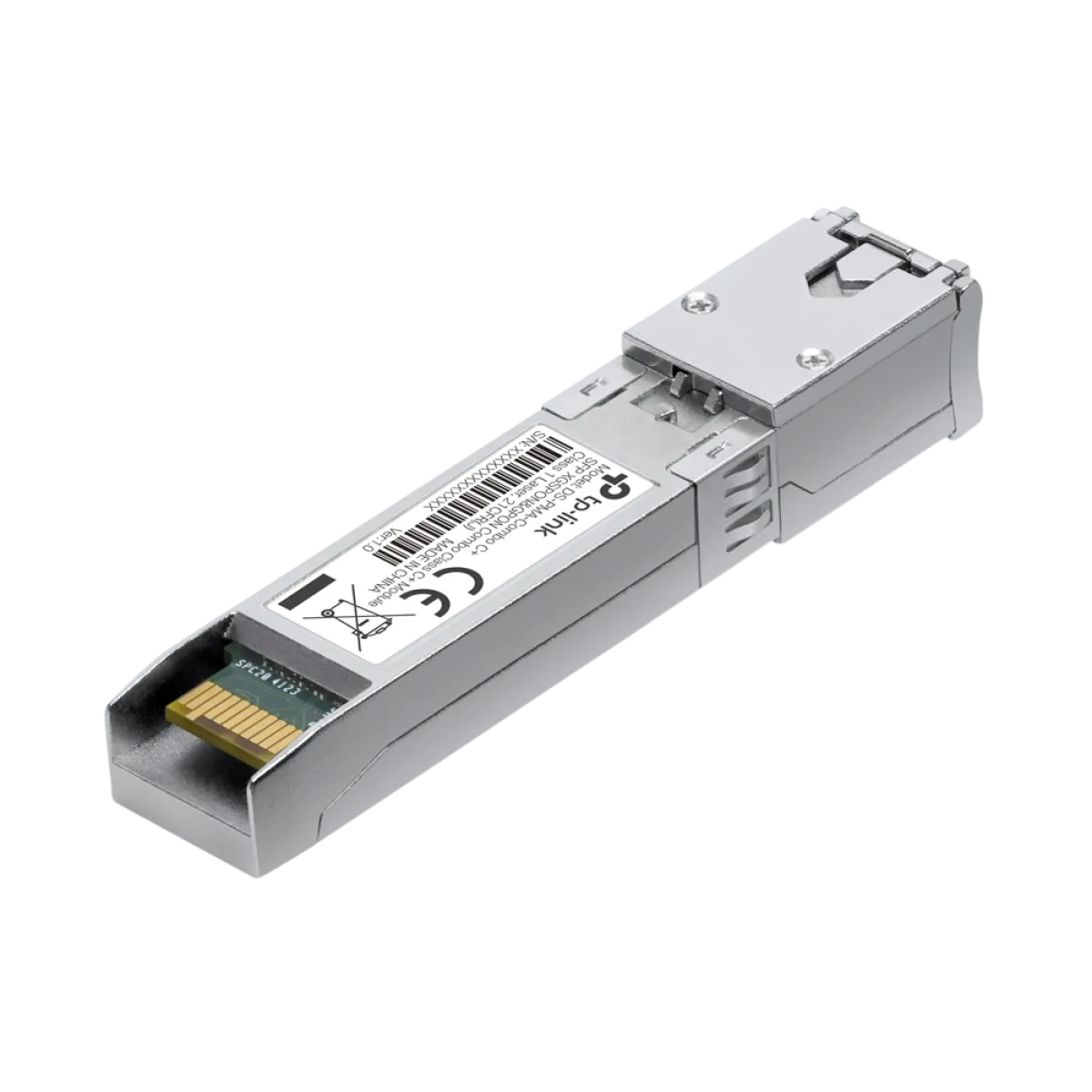

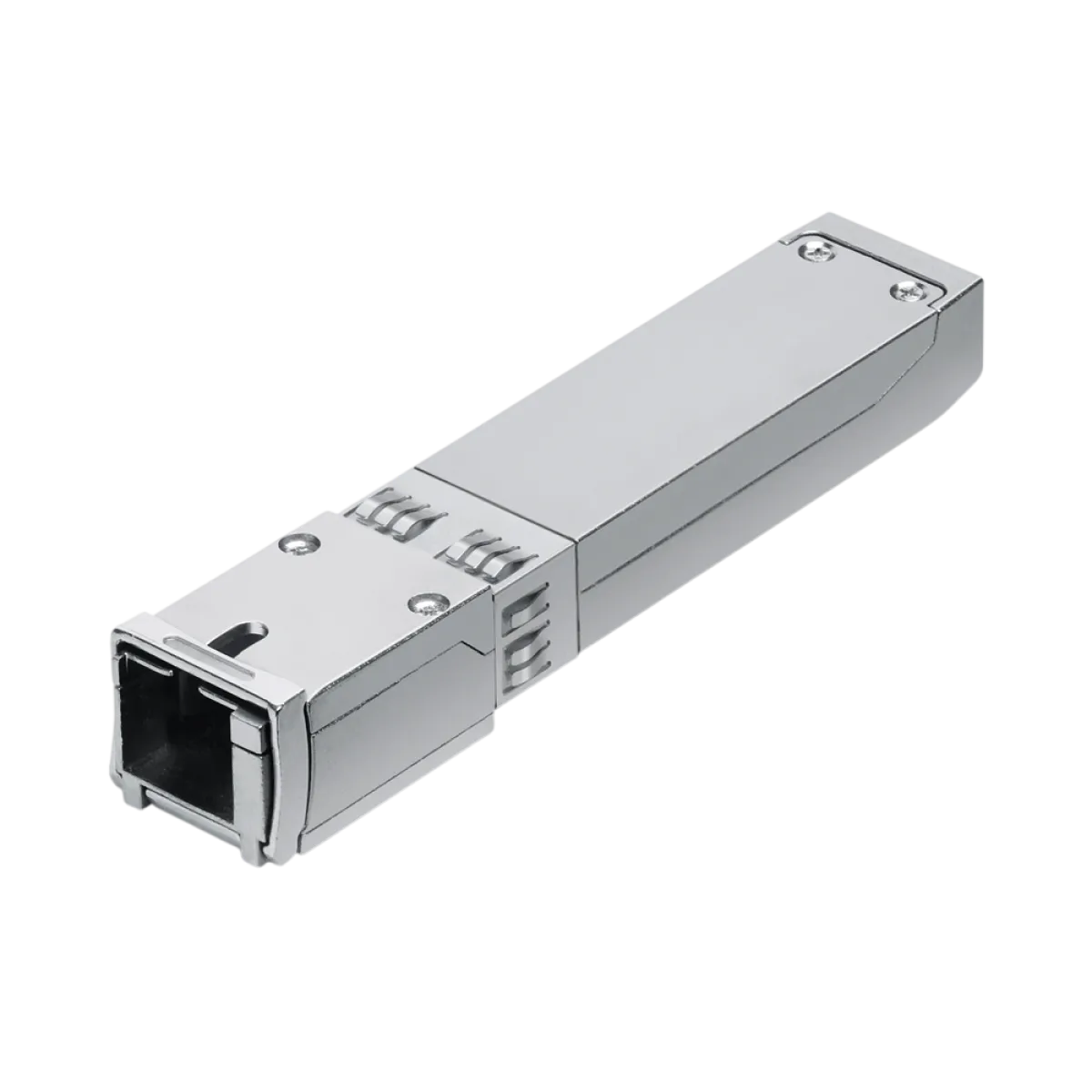

TP-Link DS-PMA-Combo C+ / Комбинированный XGS-PON/GPON OLT SFP+ модуль Class C+, SC/UPC, до 20 км

TP-Link DS-PMA-Combo C+ — профессиональный комбинированный оптический модуль SFP+ класса C+, предназначенный для использования в совместимых оптических линейных терминалах OLT серии TP-Link DeltaStream. Устройство поддерживает технологии XGS-PON, XG-PON и GPON, позволяя операторам связи развивать существующую пассивную оптическую инфраструктуру и внедрять высокоскоростной доступ к интернету без обязательной полной замены волоконно-оптической распределительной сети. Главное преимущество DS-PMA-Combo C+ — работа с несколькими технологиями оптического доступа в рамках одного совместимого Combo PON-интерфейса. Такой трансивер особенно востребован при модернизации сетей FTTH и FTTx, когда интернет-провайдеру необходимо продолжать обслуживание GPON-абонентов и постепенно подключать пользователей к услугам XGS-PON класса 10 Гбит/с. Модуль устанавливается на стороне OLT в совместимый SFP+ Combo PON-слот и обеспечивает обмен оптическими сигналами с абонентскими ONU и ONT через одномодовое оптическое волокно. В режиме XGS-PON поддерживается номинальная симметричная скорость 9,953 Гбит/с в направлении Downstream и Upstream. В режиме XG-PON номинальная скорость составляет 9,953 Гбит/с Downstream и 2,488 Гбит/с Upstream. Для GPON предусмотрены стандартные скорости 2,488 Гбит/с Downstream и 1,244 Гбит/с Upstream. Следовательно, модуль позволяет обслуживать различные типы абонентского доступа при условии соответствующей конфигурации OLT и совместимости ONU/ONT. Для передачи сигналов XGS-PON и XG-PON используются длины волн 1577 нм на передачу от OLT и 1270 нм на приём. В режиме GPON передача выполняется на 1490 нм, а приём — на 1310 нм. Оптическое соединение организовано по одному одномодовому волокну 9/125 мкм через разъём SC/UPC. Максимальная заявленная производителем дальность составляет 20 км. Реально допустимое расстояние определяется расчётом оптического бюджета с учётом пассивных делителей, затухания оптоволокна, соединителей и условий конкретной сети.

Комбинированный оптический трансивер TP-Link DS-PMA-Combo C+ XGS-PON/GPON Class C+ обладает техническими характеристиками, необходимыми для профессиональных операторских узлов. Для технологии XGS-PON TP-Link указывает чувствительность приёмника до −29 dBm и порог насыщения выше −8 dBm. Для XG-PON чувствительность достигает −30,5 dBm, а порог насыщения составляет более −10 dBm. В режиме GPON выходная мощность передатчика составляет от +3 до +7 dBm, чувствительность приёмника достигает −32 dBm, а порог насыщения находится выше −12 dBm. Важно учитывать различия официальной документации: Datasheet DS-PMA-Combo C+(UN) 1.0 указывает мощность XGS-PON/XG-PON от +5 до +8 dBm, тогда как актуальные региональные страницы TP-Link приводят диапазон от +3 до +8 dBm. Для проектирования сети следует использовать параметры фактически поставляемой аппаратной версии. Модуль поддерживает DDM — Digital Diagnostic Monitoring, обеспечивающий возможность контроля электрического напряжения, температуры и параметров оптической мощности через совместимое оборудование. Также заявлена поддержка OMCI для централизованного управления абонентской оптической инфраструктурой средствами OLT. Функция Hot Swap позволяет устанавливать и заменять модуль в соответствующем разъёме без полного отключения питания терминала, если это допускается руководством производителя. Номинальное питание составляет 3,3 В и поступает через совместимый SFP+ слот. Для высокоскоростных XGS-PON и XG-PON интерфейсов предусмотрен электрический интерфейс данных CML; для GPON — LVPECL, для управления — LVTTL. Эти особенности позволяют модулю работать с разными PON-технологиями в соответствующей аппаратной платформе. В отличие от обычного SFP-модуля Ethernet, DS-PMA-Combo C+ предназначен именно для комбинированного PON-интерфейса OLT и не является универсальным оптическим адаптером для любого сетевого коммутатора.

Купить TP-Link DS-PMA-Combo C+ в интернет-магазине Onecom можно для модернизации, комплектации и обслуживания профессиональных оптических сетей в Ташкенте и других регионах Узбекистана. Модуль подходит интернет-провайдерам, операторам связи, системным интеграторам и организациям, использующим комбинированные GPON/XGS-PON платформы TP-Link DeltaStream. Он может применяться при запуске новых Combo PON-портов, замене оптических трансиверов, создании резерва комплектующих и расширении абонентской сети с внедрением тарифов класса 10 Гбит/с. В официальных материалах TP-Link среди совместимых платформ упоминаются DS-P7500-08, а также модульные шасси DS-P8000-X2 и DS-P8000-X7 при наличии соответствующих сервисных плат. Для конкретной установки необходимо подтвердить совместимость модуля с аппаратной ревизией OLT, типом сервисной платы, версией прошивки и выбранными ONU/ONT. Наличие физического разъёма SFP+ само по себе не означает поддержку Combo PON. Перед приобретением следует проверить оптический бюджет, длины волн, тип коннектора SC/UPC, параметры передатчика и чувствительность приёмника. Нужно учитывать и максимальную дальность: производитель заявляет до 20 км, но максимальный коэффициент оптического деления и максимальная длина линии не гарантируются одновременно. По официальной спецификации комплект поставки отдельного модуля включает один DS-PMA-Combo C+ и руководство по быстрой установке; наличие других принадлежностей следует уточнять для конкретной партии. Актуальную цену, наличие и условия заказа TP-Link DS-PMA-Combo C+ можно уточнить в интернет-магазине Onecom. Гарантия магазина ONECOM — 12 месяцев. Доставка по Ташкенту и регионам Узбекистана осуществляется согласно условиям магазина.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Бренд: TP-Link

Серия: DeltaStream

Модель: DS-PMA-Combo C+

Официальное название: SFP XGS-PON & GPON Combo Class C+ Module

Тип устройства: Комбинированный оптический трансивер для OLT

Категория: Оптические модули PON

Назначение: Передача и приём XGS-PON, XG-PON и GPON на стороне OLT

Форм-фактор: SFP+

Тип порта оборудования: Combo PON SFP+

Оптический класс: C+

Проверенный технический паспорт: DS-PMA-Combo C+(UN)1.0

Аппаратная ревизия конкретной поставки: Требует подтверждения

Поддерживаемые технологии: XGS-PON, XG-PON, GPON

Стандарт XGS-PON: ITU-T G.9807.1

Стандарт XG-PON: ITU-T G.987

Стандарт GPON: ITU-T G.984

Количество физических оптических интерфейсов: 1

Тип соединения: Одноволоконное

Тип оптоволокна: Одномодовое

Параметры оптоволокна: 9/125 мкм

Тип оптического разъёма: SC/UPC

Длина волны XGS-PON Tx: 1577 нм

Длина волны XGS-PON Rx: 1270 нм

Длина волны XG-PON Tx: 1577 нм

Длина волны XG-PON Rx: 1270 нм

Длина волны GPON Tx: 1490 нм

Длина волны GPON Rx: 1310 нм

Скорость XGS-PON Downstream: 9,953 Гбит/с

Скорость XGS-PON Upstream: 9,953 Гбит/с

Скорость XG-PON Downstream: 9,953 Гбит/с

Скорость XG-PON Upstream: 2,488 Гбит/с

Скорость GPON Downstream: 2,488 Гбит/с

Скорость GPON Upstream: 1,244 Гбит/с

Симметричный режим XGS-PON: Поддерживается

Симметричный режим GPON: Нет

Выходная мощность XGS-PON Tx по Datasheet UN V1.0: +5…+8 dBm

Выходная мощность XGS-PON Tx на актуальной странице TP-Link: +3…+8 dBm

Чувствительность XGS-PON Rx: Не хуже −29 dBm по актуальной спецификации

Порог насыщения XGS-PON Rx: Выше −8 dBm

Выходная мощность XG-PON Tx по Datasheet UN V1.0: +5…+8 dBm

Выходная мощность XG-PON Tx по текущей странице: +3…+8 dBm

Чувствительность XG-PON Rx: До −30,5 dBm

Порог насыщения XG-PON Rx: Выше −10 dBm

Выходная мощность GPON Tx: +3…+7 dBm

Чувствительность GPON Rx: До −32 dBm

Порог насыщения GPON Rx: Выше −12 dBm

Коэффициент экстинкции: Более 8,2 dB

Допуск оптической мощности Rx: Более 5 dBm по спецификации

Максимальная дальность: 20 км

Дальность при максимальном оптическом делении: Не гарантирована

Реальная дальность: По расчёту оптического бюджета

Поддержка DDM: Да

Полное название DDM: Digital Diagnostic Monitoring

Мониторинг напряжения: Поддерживается

Мониторинг оптической мощности: Поддерживается

Мониторинг температуры: Поддерживается

Поддержка OMCI: Заявлена производителем

Управление ONU/ONT: Через совместимый OLT

Горячее подключение: Поддерживается

Hot Swap: Поддерживается

Номинальное напряжение: 3,3 В

Допуск напряжения: ±5 %

Источник питания: Совместимый Combo PON SFP+ слот

Внешний адаптер: Не требуется

Электрический интерфейс XGS-PON/XG-PON: CML

Электрический интерфейс GPON: LVPECL

Электрический интерфейс управления: LVTTL

Совместимость с DS-P7500-08: Указана TP-Link

Совместимость с DS-P8000-X2: При установке соответствующей сервисной платы

Совместимость с DS-P8000-X7: При установке соответствующей сервисной платы

Совместимость с другими Combo PON OLT: Проверяется по списку производителя

Совместимость с обычным Ethernet SFP+ портом: Не заявлена

Использование в качестве ONU-трансивера: Не предназначено

Габариты модуля: Не подтверждены

Масса модуля: Не подтверждена

Потребляемая мощность: Не подтверждена

Рабочая температура: Требует подтверждения

Комплектация по официальной странице: 1 × DS-PMA-Combo C+, 1 × руководство по установке

Количество модулей в комплекте: 1 шт.

Гарантия магазина ONECOM: 12 месяцев
