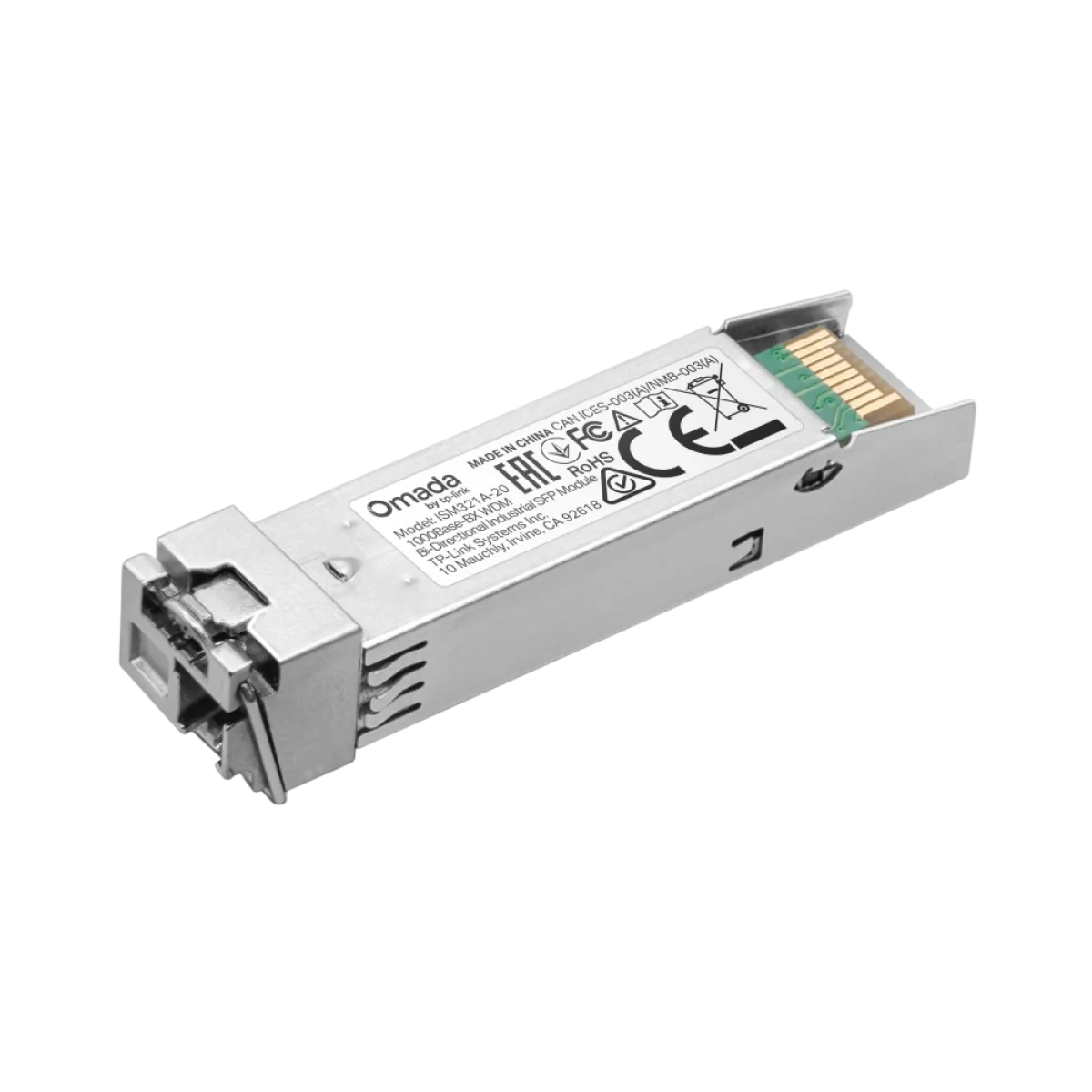

TP-Link ISM321A-20 / 1000BASE-BX Промышленный одномодовый WDM SFP-модуль, TX 1550 / RX 1310 нм, LC Simplex, 20 км

TP-Link ISM321A-20 — промышленный гигабитный оптический SFP-трансивер стандарта 1000BASE-BX с технологией WDM Bi-Directional, предназначенный для двусторонней передачи данных по одному одномодовому волокну на расстояние до 20 км. Модуль работает с длиной волны 1550 нм для передачи TX и 1310 нм для приёма RX, оснащается оптическим интерфейсом LC Simplex и рассчитан на эксплуатацию при температурах от −40 до +85 °C. Модель входит в линейку промышленных сетевых решений TP-Link Omada и предназначена для совместимых Ethernet-коммутаторов, промышленного сетевого оборудования и распределённой оптоволоконной инфраструктуры. Трансивер особенно полезен для построения оптических соединений между удалёнными сетевыми узлами, производственными помещениями, техническими шкафами, системами автоматизации и другими объектами, где необходимо обеспечить гигабитный канал связи по одному оптическому волокну. В отличие от стандартных двухволоконных трансиверов, технология WDM позволяет использовать одну волоконную жилу для передачи данных в двух направлениях, благодаря чему можно эффективнее расходовать имеющиеся волоконно-оптические ресурсы.

TP-Link ISM321A-20 поддерживает стандарт 1000BASE-BX, IEEE 802.3z и технологию WDM Bi-Directional. Для соединения используется одномодовое оптическое волокно SMF с размером сердцевины и оболочки 9/125 мкм. WDM, или Wavelength Division Multiplexing, позволяет организовать передачу и приём оптических сигналов по одной физической жиле с использованием разных длин волн. Для модели ISM321A-20 направление передачи TX работает на 1550 нм, а направление приёма RX — на 1310 нм. Это одна из важнейших характеристик при выборе модуля, поскольку для правильной двусторонней связи на противоположном конце линии должен применяться совместимый трансивер с обратным распределением длин волн. Производитель рекомендует использовать TP-Link ISM321B-20: этот модуль передаёт на 1310 нм и принимает на 1550 нм. Таким образом, ISM321A-20 и ISM321B-20 образуют правильную WDM-пару. Установка двух одинаковых ISM321A-20 на противоположных концах линии не соответствует требуемой схеме передачи и приёма. При подборе важно учитывать не только скорость и дальность, но и именно направления TX/RX. Оба модуля рассчитаны на работу по одному волокну, поэтому для такого соединения не требуется стандартная двухволоконная дуплексная схема. Оптический разъём самого ISM321A-20 — LC Simplex, предназначенный для подключения одной волоконной жилы.

Промышленный SFP-модуль TP-Link ISM321A-20 обеспечивает оптическую связь на расстояние до 20 километров. В официальной спецификации указана номинальная физическая скорость передачи 1,25 Гбит/с. Она используется для работы интерфейса Gigabit Ethernet и не означает полезную скорость 1,25 Гбит/с на сетевом уровне. По классификации Ethernet устройство относится к гигабитным SFP-модулям. Максимальная дистанция 20 км заявлена для соответствующего одномодового оптического волокна. Фактическая работоспособность линии зависит от затухания кабеля, характеристик оптических соединителей, количества муфт, адаптеров, патч-панелей и других элементов тракта. При построении длинных линий важно учитывать оптический бюджет и суммарные потери. Если параметры оптического бюджета и чувствительности приёмника не приведены в доступной документации, их нельзя произвольно подставлять из характеристик других SFP-трансиверов. ISM321A-20 не следует использовать как штатный модуль для многомодового MMF-волокна и нельзя считать двухволоконным LC Duplex-трансивером. Для многомодовых оптических линий и двухволоконных соединений существуют другие модели, например TP-Link ISM311LM и ISM311LS, которые отличаются типом волокна, длиной волны и схемой подключения. Использование совместимой пары модулей и качественного оптического кабеля помогает организовать стабильную гигабитную сеть на необходимом расстоянии.

TP-Link ISM321A-20 поддерживает DDM, SFP-MSA и горячее подключение Hot-Pluggable. Digital Diagnostic Monitoring позволяет получать информацию о состоянии оптического трансивера через совместимый коммутатор или сетевое устройство, если программное обеспечение поддерживает считывание и отображение соответствующих параметров. Такая диагностика полезна для обслуживания промышленных оптических линий и выявления проблем соединения. Конкретный набор диагностических показателей зависит от реализации DDM в модуле и функций сетевого оборудования. Поддержка Small Form-factor Pluggable Multi-Source Agreement означает соответствие распространённой спецификации сменных оптических модулей SFP. Благодаря компактному форм-фактору трансивер устанавливается непосредственно в совместимый гигабитный SFP-слот промышленного Ethernet-коммутатора. Поддержка Hot-Swappable позволяет устанавливать или заменять модуль без обязательного выключения всего совместимого сетевого устройства, если производитель коммутатора допускает такую операцию. При обслуживании следует соблюдать правила безопасного обращения с волоконно-оптическими соединениями. Сам ISM321A-20 не является автономным медиаконвертером, не имеет медного RJ45-порта и не может самостоятельно обеспечивать подключение Ethernet-кабеля без соответствующего сетевого оборудования. Кроме того, стандарт SFP-MSA не гарантирует автоматическую совместимость с любым сторонним коммутатором: перед покупкой необходимо проверить требования конкретной аппаратной платформы и её прошивки.

TP-Link ISM321A-20 разработан для промышленной эксплуатации при температурах от −40 до +85 °C. Такой температурный диапазон позволяет применять его в промышленной автоматизации, инженерных сетях, распределённых технологических узлах, производственных помещениях и совместимых промышленных Ethernet-коммутаторах. Температура хранения также составляет от −40 до +85 °C. Допустимая рабочая и складская влажность — от 5 до 85 % без образования конденсата. Питание трансивера осуществляется от гигабитного SFP-слота при напряжении 3,3 В, поэтому отдельный внешний адаптер питания не требуется. Размеры изделия составляют 56,4 × 13,4 × 11,0 мм. Производитель указывает соответствие требованиям FCC и CE. Компактность модуля позволяет устанавливать его непосредственно в сетевое оборудование без отдельного корпуса. При этом промышленный температурный диапазон не означает, что изделие можно самостоятельно устанавливать под открытым небом без защиты от воды, пыли и других внешних воздействий. Трансивер должен эксплуатироваться внутри совместимого коммутатора, установленного в условиях, соответствующих требованиям производителя. Кабели, соединители и распределительные шкафы также должны соответствовать условиям объекта.

TP-Link ISM321A-20 подходит для одноволоконных промышленных сетей Gigabit Ethernet и распределённых телекоммуникационных объектов. Модуль можно использовать для подключения удалённых промышленных коммутаторов, построения магистральных каналов между зданиями, соединения инженерных и производственных сетевых узлов, а также передачи Ethernet-трафика в инфраструктуре видеонаблюдения. Одноволоконная WDM-схема особенно полезна, когда уже проложен оптический кабель с ограниченным количеством свободных жил. Вместо использования двух волокон для двусторонней передачи ISM321A-20 совместно с ISM321B-20 позволяет организовать связь по одной жиле. Это может уменьшить потребность в дополнительных волокнах, но не заменяет требования к качеству кабеля и корректной настройке сети. Для работы линии потребуется два соответствующих оптических трансивера — по одному на каждом конце — и совместимые гигабитные SFP-порты. Сам модуль не обеспечивает PoE-питание IP-камер и не заменяет сетевой коммутатор. Если модуль используется как часть системы видеонаблюдения, питание камер и медные Ethernet-подключения обеспечиваются отдельным подходящим сетевым оборудованием.

Купить TP-Link ISM321A-20 в интернет-магазине ONECOM в Ташкенте можно для создания промышленного гигабитного одноволоконного оптического соединения на расстояние до 20 км. Основные преимущества модели — поддержка 1000BASE-BX WDM Bi-Directional, работа по одному одномодовому волокну 9/125 мкм, передача TX 1550 нм, приём RX 1310 нм, LC Simplex, DDM, SFP-MSA и температурный диапазон −40…+85 °C. Для организации полноценной двусторонней линии производитель рекомендует дополнительно использовать TP-Link ISM321B-20 с противоположными длинами волн TX/RX. В стандартную поставку одного ISM321A-20 входит оптический SFP-трансивер и руководство по установке; второй модуль, патч-корд и коммутатор приобретаются отдельно. Перед заказом рекомендуется подтвердить тип оптоволокна, расстояние между объектами, используемый SFP-слот и наличие подходящего парного трансивера. Актуальную цену TP-Link ISM321A-20, наличие и условия покупки можно уточнить в интернет-магазине ONECOM. Гарантийный срок: 12 месяцев. Доставка по Ташкенту и другим регионам Узбекистана осуществляется согласно условиям магазина.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Бренд: TP-Link

Модель: ISM321A-20

Официальное название: 1000Base-BX WDM Bi-Directional Industrial SFP Module

Тип устройства: Промышленный оптический SFP-трансивер

Категория: SFP-модули и оптические трансиверы

Подкатегория: Промышленные WDM/BiDi SFP-модули

Назначение: Гигабитная двусторонняя передача по одному оптическому волокну

Серия: TP-Link Omada Industrial

Форм-фактор: SFP

Тип модуля: Оптический

Тип соединения: WDM Bi-Directional

Технология: Wavelength Division Multiplexing

Стандарт передачи: 1000BASE-BX

Стандарт Ethernet: IEEE 802.3z

Указанный сетевой протокол: TCP/IP

Класс Ethernet: Gigabit Ethernet

Скорость физической линии: 1,25 Гбит/с

Класс полезного Ethernet-соединения: 1 Гбит/с

Тип оптоволокна: Одномодовое

Обозначение оптоволокна: SMF

Размер волокна: 9/125 мкм

Количество используемых волокон: 1

Одноволоконная передача: Да

Двусторонняя передача по одному волокну: Да

Количество длин волн в линии: 2

Длина волны передачи TX: 1550 нм

Длина волны приёма RX: 1310 нм

Максимальная заявленная дальность: 20 км

Дальность с учётом потерь линии: Зависит от оптического тракта

Оптический разъём: LC Simplex

Тип коннектора: LC

Количество оптических портов: 1

LC Duplex: Нет, используется LC Simplex

Парный модуль TP-Link: ISM321B-20

Передача TX парного модуля: 1310 нм

Приём RX парного модуля: 1550 нм

Рекомендуемая пара: ISM321A-20 + ISM321B-20

Два одинаковых модуля ISM321A-20 на одной линии: Не образуют корректную WDM-пару

Совместимость с 1000BASE-SX: Не заявлена

Совместимость с 1000BASE-LX Duplex: Не заявлена

Поддержка 2.5GbE: Не заявлена

Поддержка 10GbE: Не заявлена

Поддержка MMF: Не предусмотрена как штатная среда

Совместимый слот: Гигабитный SFP

SFP-MSA: Поддерживается

DDM: Поддерживается

Расшифровка DDM: Digital Diagnostic Monitoring

Отображение диагностических показателей: При поддержке сетевым устройством

Hot-Pluggable: Поддерживается

Hot-Swappable: Поддерживается

Горячая замена: При соблюдении инструкций совместимого оборудования

Отдельный блок питания: Не требуется

Питание от SFP-слота: Да

Рабочее напряжение: 3,3 В

Номинальное энергопотребление: Нет данных

Максимальное энергопотребление: Нет данных

Оптическая мощность TX: Нет подтверждённых данных

Чувствительность оптического приёмника RX: Нет данных

Оптический бюджет: Нет данных

Предельная входная оптическая мощность: Нет данных

Класс лазера: Нет подтверждённых данных для ISM321A-20

Установка: В совместимый гигабитный SFP-слот

Сфера применения: Промышленные Ethernet-сети

Рабочая температура: −40…+85 °C

Температура хранения: −40…+85 °C

Рабочая влажность: 5–85 % без конденсации

Влажность хранения: 5–85 % без конденсации

Тип исполнения: Промышленное

Защита от воды IP: Нет данных

Защита от пыли IP: Нет данных

Размеры (Ш × Г × В): 56,4 × 13,4 × 11,0 мм

Масса модуля: Нет данных

Размеры упаковки: Нет данных

Масса упаковки: Нет данных

Сертификация FCC: Заявлена

Сертификация CE: Заявлена

RJ45 Ethernet-порт: Нет

PoE-питание внешних устройств: Нет

Самостоятельный медиаконвертер: Нет

Совместимость с промышленными коммутаторами TP-Link: При наличии совместимого гигабитного SFP-слота

Совместимость с коммутаторами других производителей: Требует проверки

Количество SFP-модулей в упаковке: 1

Парный ISM321B-20 в комплекте: Не заявлен

Оптический патч-корд в комплекте: Не заявлен

Внешний адаптер питания: Не требуется

Комплектация: 1× TP-Link ISM321A-20, руководство по установке

Аппаратная версия: Уточняется по поставке

Гарантийный срок магазина ONECOM: 12 месяцев
