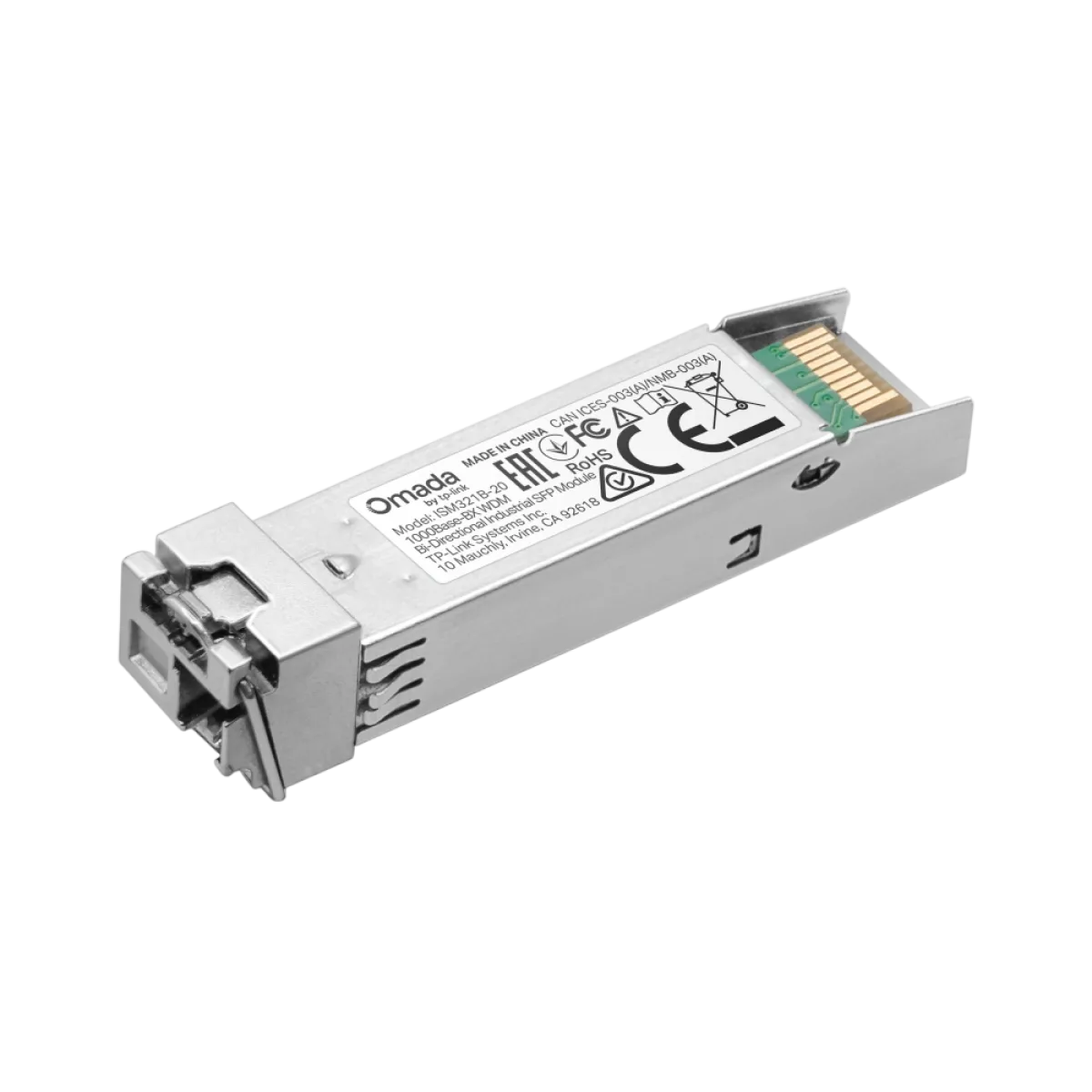

TP-Link ISM321B-20 / 1000BASE-BX Промышленный одномодовый WDM SFP-модуль, TX 1310 / RX 1550 нм, LC Simplex, до 20 км

TP-Link ISM321B-20 — промышленный гигабитный оптический SFP-трансивер стандарта 1000BASE-BX с технологией WDM Bi-Directional, предназначенный для передачи Ethernet-данных по одному одномодовому волокну на расстояние до 20 километров. Модуль использует длину волны 1310 нм для передачи TX и 1550 нм для приёма RX. Оптическое подключение выполняется через LC Simplex. ISM321B-20 разработан для совместимых промышленных коммутаторов и другого сетевого оборудования с гигабитными SFP-слотами. Расширенный рабочий диапазон от −40 до +85 °C позволяет применять устройство в промышленной и инженерной сетевой инфраструктуре, где температурные условия могут отличаться от обычных офисных помещений. Модель относится к промышленным оптическим решениям TP-Link Omada и подходит для соединения удалённых сетевых узлов, производственных помещений, распределительных шкафов, технических объектов и других Ethernet-сегментов. Основное преимущество ISM321B-20 — возможность организации полноценного двустороннего соединения по одной жиле оптоволоконного кабеля. Это особенно полезно в существующих сетях, где количество доступных волокон ограничено или необходимо эффективно использовать проложенную оптическую инфраструктуру.

TP-Link ISM321B-20 использует технологию Wavelength Division Multiplexing — WDM, позволяющую передавать и принимать сигналы на разных длинах волн в одном оптическом волокне. Для работы требуется одномодовый кабель SMF с размером волокна 9/125 мкм. Трансивер поддерживает стандарт IEEE 802.3z и относится к классу 1000BASE-BX. В отличие от стандартных двухволоконных модулей LC Duplex, здесь используется один разъём LC Simplex и одно волокно для двусторонней передачи данных. Передающий лазер ISM321B-20 работает на длине волны 1310 нм, а приёмный тракт — на 1550 нм. Эти параметры необходимо учитывать при проектировании и заказе оборудования. Для организации корректного соединения на противоположном конце линии TP-Link рекомендует использовать модель ISM321A-20. У неё обратное распределение длин волн: TX 1550 нм и RX 1310 нм. Таким образом, TP-Link ISM321B-20 и ISM321A-20 образуют совместимую пару для двусторонней WDM-связи. Использование двух одинаковых ISM321B-20 в одной линии не соответствует нужному распределению длин волн и не обеспечивает правильное сопряжение передачи и приёма. Для работы потребуется по одному совместимому модулю на каждом конце оптического кабеля. Парный ISM321A-20 не входит в комплект одного ISM321B-20 и выбирается отдельно. Такая схема позволяет использовать одну оптическую жилу вместо двух, что может уменьшить потребность в свободных волокнах существующей кабельной инфраструктуры.

Промышленный WDM SFP-модуль TP-Link ISM321B-20 обеспечивает гигабитную передачу данных на расстояние до 20 км. По официальной документации физическая скорость оптической линии составляет 1,25 Гбит/с. Это скорость линейного интерфейса, используемого для Gigabit Ethernet, а не гарантированная полезная скорость 1,25 Гбит/с на уровне пользовательского сетевого трафика. В каталоге оборудование следует классифицировать как Gigabit Ethernet 1 Гбит/с. Модель не является SFP+ 10GbE или 2.5GbE-трансивером. Заявленные 20 км — максимальная дистанция для соответствующего одномодового волокна при допустимых потерях оптического сигнала. Фактическая работоспособность линии зависит от качества и длины кабеля, оптических патч-кордов, количества соединительных муфт, переходников, патч-панелей и других элементов. Для длинной оптической трассы необходимо учитывать суммарное затухание и допустимый оптический бюджет. В совместном техническом паспорте ISM321A-20 и ISM321B-20 указана максимальная выходная мощность лазера 0,794 мВт, или −1 dBm, и класс лазера Class 1. При этом максимально допустимая мощность лазера не равна гарантированной рабочей мощности TX конкретного экземпляра. Значения чувствительности RX и оптического бюджета в рассматриваемом официальном Datasheet не представлены, поэтому их нельзя без проверки переносить из характеристик других SFP-модулей. Для правильной работы необходимо согласовать оптические длины волн, тип волокна, скорость и допустимые потери на обоих концах соединения.

TP-Link ISM321B-20 поддерживает DDM, SFP-MSA и горячее подключение Hot-Pluggable. Digital Diagnostic Monitoring позволяет совместимым сетевым устройствам получать диагностическую информацию о работе трансивера. Это помогает обслуживать оптические линии, выявлять проблемы передачи и контролировать параметры соединения там, где коммутатор и его программное обеспечение поддерживают необходимые функции. Конкретные показатели диагностики и способ их просмотра зависят от используемого оборудования. Соответствие SFP-MSA означает совместимость с общими требованиями распространённого форм-фактора Small Form-factor Pluggable. Оптический модуль устанавливается непосредственно в совместимый гигабитный SFP-слот промышленного Ethernet-коммутатора или другой подходящей платформы. Поддержка Hot-Swappable предусматривает возможность установки и замены модуля без обязательного отключения питания совместимого сетевого устройства, если процедура предусмотрена инструкцией производителя. При работе с оптическими кабелями следует соблюдать правила безопасности, защищать разъёмы от загрязнений и избегать прямого взгляда в активный оптический интерфейс. Сам SFP-трансивер не является самостоятельным медиаконвертером и не имеет собственного медного порта RJ45. Для использования необходимы коммутатор, медиаконвертер или другое устройство с подходящим гигабитным SFP-портом. Соответствие SFP-MSA не гарантирует работу с любым коммутатором стороннего производителя, поэтому совместимость оборудования необходимо проверять по конкретной модели и прошивке.

TP-Link ISM321B-20 рассчитан на промышленную эксплуатацию при температуре от −40 до +85 °C. Этот диапазон позволяет использовать трансивер в промышленных сетевых шкафах, системах автоматизации, инженерной инфраструктуре, производственных объектах и других технических средах с повышенными требованиями к температурной устойчивости компонентов. Температура хранения составляет от −40 до +85 °C. Допустимая относительная влажность при работе и хранении — 5–85 % без конденсации. Питание осуществляется через разъём SFP от совместимого сетевого оборудования при напряжении 3,3 В. Отдельный внешний адаптер питания модулю не требуется. Габариты устройства составляют 56,4 × 13,4 × 10,97 мм по техническому паспорту производителя. Компактный форм-фактор позволяет устанавливать трансивер непосредственно в предназначенный для него слот. TP-Link указывает соответствие требованиям FCC и CE. Для надёжной промышленной сети необходимо учитывать не только температурный диапазон самого ISM321B-20, но и характеристики коммутатора, оптического кабеля, патч-кордов, соединителей и распределительного шкафа. Работа в широком температурном диапазоне сама по себе не означает наличие защиты от воды или пыли. Модуль должен быть установлен в совместимое сетевое оборудование с подходящими условиями эксплуатации.

Промышленный SFP TP-Link ISM321B-20 подходит для создания одноволоконных гигабитных оптических линий между распределёнными Ethernet-устройствами. Его можно применять в промышленной автоматизации, производственных сетях, соединениях между зданиями, инженерных коммуникациях и магистральной инфраструктуре систем видеонаблюдения. Например, если два удалённых промышленных коммутатора имеют совместимые гигабитные SFP-порты и между ними проложена одномодовая оптическая жила, пара ISM321A-20 и ISM321B-20 позволяет организовать двусторонний Ethernet-канал на расстоянии до 20 км с учётом потерь линии. Это особенно удобно при ограниченном количестве свободных волокон. В инфраструктуре видеонаблюдения модуль может использоваться для оптической связи между коммутаторами, но сам не обеспечивает PoE-питание камер и не содержит встроенной функции управления видеонаблюдением. При проектировании необходимо учитывать требования к общей пропускной способности, поскольку интерфейс относится к гигабитному классу. Для сетей 10GbE следует выбирать соответствующие SFP+ устройства. При работе с промышленными коммутаторами TP-Link желательно проверять заявленную производителем совместимость конкретных моделей. Для устройств других производителей проверка совместимости особенно важна.

Купить TP-Link ISM321B-20 в интернет-магазине ONECOM в Ташкенте можно для организации промышленного WDM-соединения Gigabit Ethernet по одному одномодовому волокну на расстояние до 20 км. Основные преимущества модели — стандарт 1000BASE-BX, технология WDM Bi-Directional, TX 1310 нм, RX 1550 нм, интерфейс LC Simplex, поддержка DDM, SFP-MSA, Hot-Swappable и рабочий диапазон −40…+85 °C. Для полноценной оптической линии производитель рекомендует использовать совместимый парный модуль TP-Link ISM321A-20 с противоположными длинами волн. Стандартная комплектация включает один трансивер ISM321B-20 и руководство по установке. Второй SFP-модуль, оптический патч-корд и сетевое оборудование в стандартный комплект не заявлены. Перед приобретением рекомендуется проверить тип оптического кабеля, длину линии, совместимость SFP-портов, параметры TX/RX и наличие необходимого парного трансивера. Актуальную цену TP-Link ISM321B-20, наличие и условия заказа можно уточнить в ONECOM. Гарантийный срок: 12 месяцев. Доставка по Ташкенту и другим регионам Узбекистана осуществляется согласно условиям магазина.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Бренд: TP-Link

Модель: ISM321B-20

Официальное название: 1000Base-BX WDM Bi-Directional Industrial SFP Module

Тип устройства: Промышленный оптический SFP-трансивер

Категория: SFP-модули и оптические трансиверы

Подкатегория: Промышленные WDM/BiDi SFP-модули

Серия: TP-Link Omada Industrial

Назначение: Двусторонняя гигабитная передача по одному оптическому волокну

Форм-фактор: SFP

Тип трансивера: Оптический

Тип соединения: WDM Bi-Directional

Технология: Wavelength Division Multiplexing

Стандарт передачи: 1000BASE-BX

Стандарт Ethernet: IEEE 802.3z

Указанные протоколы: TCP/IP

Класс Ethernet: Gigabit Ethernet

Номинальная скорость линии: 1,25 Гбит/с

Класс Ethernet-соединения: 1 Гбит/с

Тип оптоволокна: Одномодовое

Обозначение оптоволокна: SMF

Размер оптоволокна: 9/125 мкм

Количество используемых волокон: 1

Одноволоконное подключение: Да

Двусторонняя передача по одному волокну: Да

Длина волны передачи TX: 1310 нм

Длина волны приёма RX: 1550 нм

Количество рабочих длин волн: 2

Максимальная дальность передачи: До 20 км

Фактическая дальность: Зависит от оптических потерь линии

Тип оптического интерфейса: LC Simplex

Тип коннектора: LC/UPC

Количество оптических портов: 1

LC Duplex: Нет

Парный модуль TP-Link: ISM321A-20

Длина волны TX парного модуля: 1550 нм

Длина волны RX парного модуля: 1310 нм

Рекомендуемое сочетание: ISM321B-20 + ISM321A-20

Работа двух одинаковых ISM321B-20 как пары: Некорректная схема TX/RX

1000BASE-SX: Не заявлен

1000BASE-LX Duplex: Не заявлен

2.5GbE: Не заявлен

10GbE: Не заявлен

Многомодовое MMF-волокно: Не предусмотрено

Совместимый слот оборудования: Gigabit SFP

Совместимость с SFP-MSA: Да

DDM: Поддерживается

Расшифровка DDM: Digital Diagnostic Monitoring

Отображение DDM: При поддержке коммутатором и прошивкой

Hot-Pluggable: Поддерживается

Hot-Swappable: Поддерживается

Горячая замена: В соответствии с инструкцией совместимого оборудования

Класс лазера: Class 1

Максимальная выходная мощность лазера: 0,794 мВт (−1 dBm)

Фактическая оптическая мощность TX: Не указана

Чувствительность RX: Нет данных

Оптический бюджет: Нет данных

Максимальная допустимая мощность на RX: Нет данных

Источник питания: SFP-слот сетевого устройства

Напряжение питания: 3,3 В

Внешний блок питания: Не требуется

Номинальное энергопотребление: Нет данных

Максимальное энергопотребление: Нет данных

RJ45-порт: Отсутствует

PoE-питание клиентских устройств: Нет

Самостоятельный медиаконвертер: Нет

Тип исполнения: Промышленное

Рабочая температура: −40…+85 °C

Температура хранения: −40…+85 °C

Рабочая влажность: 5–85 % без конденсации

Влажность хранения: 5–85 % без конденсации

Класс защиты IP: Нет данных

Габариты (Ш × Г × В): 56,4 × 13,4 × 10,97 мм

Вес устройства: Нет данных

Размеры упаковки: Нет данных

Вес упаковки: Нет данных

Сертификация FCC: Заявлена

Сертификация CE: Заявлена

Совместимость с TP-Link: При наличии поддерживаемого гигабитного SFP-слота

Совместимость с другими производителями: Требует проверки

Модулей в упаковке: 1

Парный ISM321A-20 в комплекте: Нет

Оптический патч-корд в комплекте: Не заявлен

Коммутатор в комплекте: Нет

Комплектация: 1× TP-Link ISM321B-20, руководство по установке

Аппаратная версия: Уточняется по поставке

Гарантийный срок магазина ONECOM: 12 месяцев
