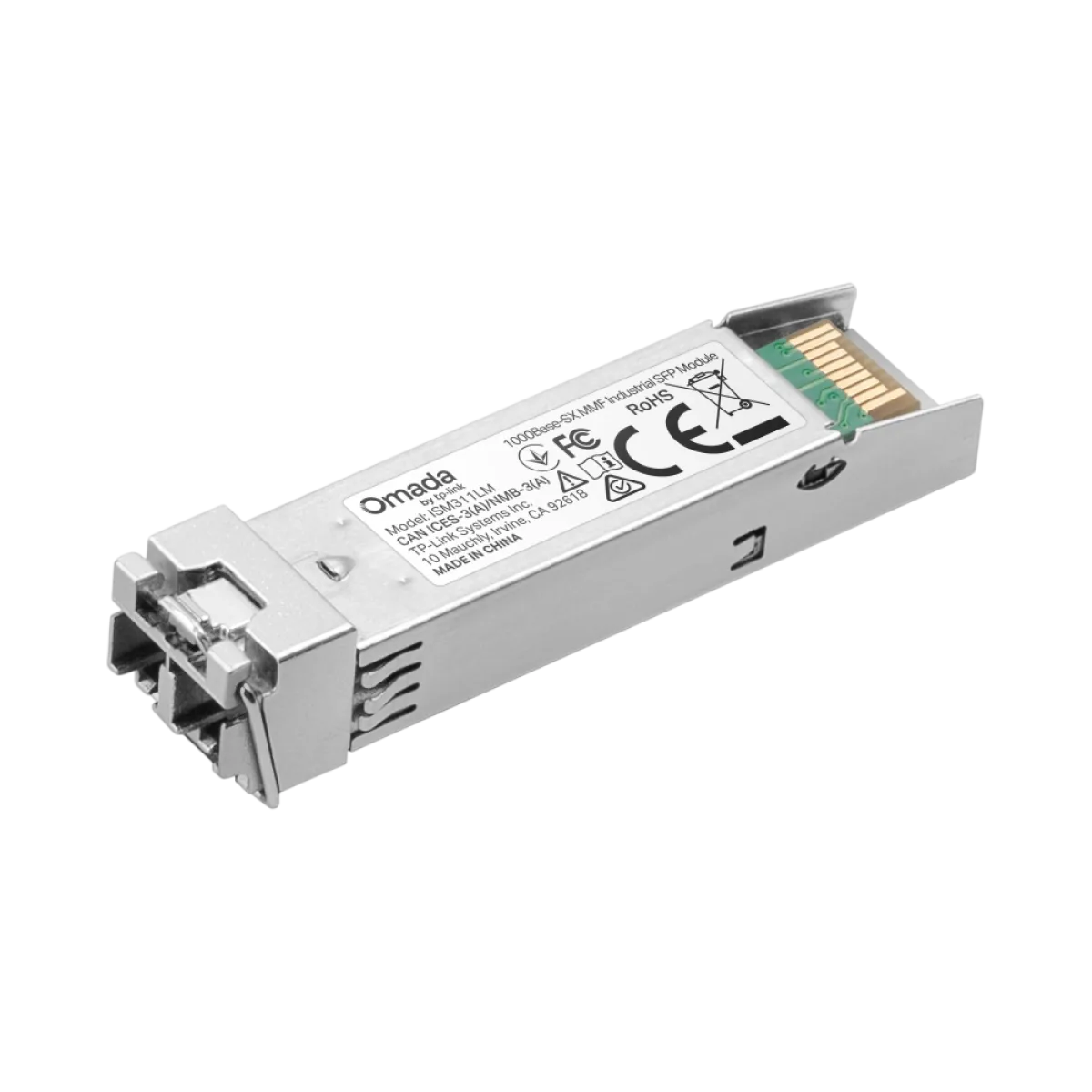

TP-Link ISM311LM / 1000BASE-SX Промышленный многомодовый гигабитный SFP-модуль, 850 нм, LC Duplex, до 550 м

TP-Link ISM311LM — промышленный многомодовый гигабитный SFP-модуль стандарта 1000BASE-SX с длиной волны 850 нм, разъёмом LC Duplex и дальностью передачи до 550 метров. Оптический трансивер предназначен для организации проводных оптоволоконных Ethernet-соединений между совместимыми промышленными коммутаторами, сетевым оборудованием и устройствами инфраструктуры. Модель входит в линейку промышленных сетевых решений TP-Link и рассчитана на эксплуатацию в расширенном температурном диапазоне от −40 до +85 °C. Это особенно важно для сетевых узлов, расположенных в технических помещениях, производственных цехах, промышленных шкафах и распределённых инфраструктурных объектах, где обычные офисные оптические модули могут не соответствовать температурным требованиям. ISM311LM использует стандарт IEEE 802.3z и технологию 1000BASE-SX для организации гигабитной связи по многомодовому оптоволокну. В официальной технической спецификации указана линейная скорость передачи данных 1,25 Гбит/с. Это физическая скорость оптической линии, применяемая для Gigabit Ethernet, а не пользовательская пропускная способность 1,25 Гбит/с. При подборе оборудования модуль следует относить к классу Gigabit Ethernet, а не к 2.5GbE или 10GbE.

Многомодовый трансивер TP-Link ISM311LM использует длину волны 850 нм и поддерживает оптическую передачу на расстояние до 550 метров. Модуль предназначен для работы с многомодовыми оптическими волокнами диаметром сердцевины и оболочки 50/125 мкм либо 62,5/125 мкм. В качестве оптического интерфейса используется LC/UPC Duplex: два оптических канала предназначены для передачи TX и приёма RX. Для создания линии необходимо соответствующее двухволоконное подключение с правильным соединением передающего и принимающего каналов. TP-Link указывает максимальную дистанцию до 550 м, однако фактическая достижимая длина линии зависит от типа и качества оптоволокна, характеристик соединений, количества патч-панелей, соединительных муфт и потерь в оптическом тракте. Для отдельных типов старого многомодового волокна практическая предельная дистанция может быть меньше заявленного максимума. ISM311LM не предназначен для одномодового волокна как штатного рабочего сценария и не относится к одноволоконным BiDi-трансиверам. Для одномодовых линий, передачи на большие расстояния или подключения по одному волокну необходимо выбирать соответствующие модели SFP с другими длинами волн и оптическими характеристиками. При установке важно соблюдать требования к совместимости оптических интерфейсов на обоих концах линии: стандарты, тип волокна и скорость должны соответствовать друг другу.

TP-Link ISM311LM оснащён функциями DDM, SFP-MSA и горячего подключения. Поддержка Digital Diagnostic Monitoring позволяет совместимому сетевому оборудованию получать диагностические сведения о работе оптического модуля, если коммутатор и его прошивка предусматривают отображение соответствующих параметров. Такой контроль полезен для профилактики проблем оптических соединений и обслуживания промышленных сетей. Реальный набор отображаемых показателей зависит от функциональности трансивера и устройства, в которое он установлен. Совместимость со спецификацией Small Form-factor Pluggable Multi-Source Agreement (SFP-MSA) соответствует широко применяемому форм-фактору сменных оптических модулей. Поддержка Hot-Pluggable позволяет устанавливать и заменять модуль без обязательного выключения всего совместимого сетевого устройства, если такая процедура разрешена инструкцией оборудования. При этом при подключении оптических кабелей следует соблюдать требования производителя и правила безопасной работы с волоконно-оптическими интерфейсами. Модуль не имеет собственного сетевого порта RJ45, не является медиаконвертером и самостоятельно не преобразует оптоволокно в медный Ethernet без соответствующего сетевого устройства. Для функционирования требуется коммутатор, медиаконвертер или другая совместимая платформа с гигабитным SFP-слотом.

Промышленный оптический SFP-модуль TP-Link ISM311LM рассчитан на эксплуатацию при температурах от −40 до +85 °C. Такой рабочий диапазон позволяет применять изделие в промышленных системах передачи данных, телекоммуникационных шкафах, системах автоматизации, инженерной инфраструктуре зданий и других объектах, где предусмотрены повышенные требования к температурной устойчивости. Официальная спецификация также указывает температуру хранения от −40 до +85 °C. Электропитание осуществляется через интерфейс SFP от совместимого сетевого оборудования с напряжением 3,3 В. Отдельный внешний блок питания модулю не требуется. Размеры устройства составляют 56,4 × 13,4 × 11,0 мм. Компактный форм-фактор позволяет устанавливать его непосредственно в соответствующий слот промышленного коммутатора. Производитель заявляет соответствие требованиям FCC и CE. Для практического применения важно учитывать не только температурные характеристики самого трансивера, но и допустимые условия эксплуатации коммутатора, используемого оптического кабеля, патч-кордов и остального оборудования. Поддержка промышленного диапазона температур не означает автоматической защиты модуля от воды, пыли или атмосферных воздействий. Устройство должно устанавливаться в подходящий защищённый корпус или оборудование с соответствующими условиями эксплуатации.

TP-Link ISM311LM подходит для построения промышленных гигабитных оптических соединений. Его можно использовать для передачи данных между распределёнными сетевыми шкафами, подключения промышленных Ethernet-коммутаторов, организации оптических сегментов локальной сети и создания соединений между совместимыми устройствами на объектах автоматизации. Модель также может применяться в сетевой инфраструктуре видеонаблюдения, если камеры, регистраторы и коммутаторы образуют совместимую Ethernet-сеть, а необходимая передача трафика организована через соответствующие сетевые порты. Модуль не обеспечивает PoE-питание и не предназначен для непосредственного подключения камер без совместимого сетевого оборудования. При выборе необходимо проверить наличие именно гигабитного SFP-слота, поддержку 1000BASE-SX, совместимость трансиверов в прошивке устройства и требования к оптическому кабелю. TP-Link рекомендует использование совместимых фирменных оптических модулей со своим оборудованием, поскольку поддержка сторонних SFP не гарантируется автоматически даже при соответствии общему форм-фактору.

Купить TP-Link ISM311LM в интернет-магазине ONECOM в Ташкенте можно для построения стабильной промышленной оптоволоконной сети Gigabit Ethernet с использованием многомодового кабеля. Основные преимущества модели — стандарт 1000BASE-SX, длина волны 850 нм, интерфейс LC Duplex, дальность до 550 м, DDM, поддержка горячего подключения и рабочая температура −40…+85 °C. В сравнении с обычным оптическим модулем TP-Link SM311LM промышленная версия ISM311LM рассчитана на более широкий температурный диапазон. Это делает её подходящим выбором для технических и производственных объектов, если остальная инфраструктура соответствует эксплуатационным требованиям. В официальную комплектацию входит один оптический SFP-модуль TP-Link ISM311LM и руководство по установке. Оптические патч-корды и коммутатор в стандартной комплектации не заявлены. Перед покупкой рекомендуется подтвердить тип волокна, расстояние между оборудованием, параметры SFP-портов и совместимость коммутаторов. Актуальную цену, наличие и условия покупки TP-Link ISM311LM можно уточнить в интернет-магазине ONECOM. Гарантийный срок: 12 месяцев. Доставка по Ташкенту и другим регионам Узбекистана осуществляется согласно условиям магазина.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Бренд: TP-Link

Модель: ISM311LM

Официальное название: 1000Base-SX MMF Industrial SFP Module

Тип устройства: Промышленный оптический SFP-трансивер

Категория: SFP-модули и оптические трансиверы

Подкатегория: Промышленные SFP-модули

Назначение: Гигабитная передача данных по многомодовому оптоволокну

Применение: Промышленные коммутаторы и совместимые сетевые устройства

Форм-фактор: SFP

Тип трансивера: Оптический

Класс интерфейса: Gigabit Ethernet

Стандарт передачи: 1000BASE-SX

Стандарт Ethernet: IEEE 802.3z

Сетевой протокол в документации: TCP/IP

Тип среды передачи: Оптоволоконный кабель

Тип оптоволокна: Многомодовое

Обозначение волокна: MMF

Поддерживаемое волокно 1: 50/125 мкм

Поддерживаемое волокно 2: 62,5/125 мкм

Количество используемых волокон: 2

Тип оптического интерфейса: LC Duplex

Тип полировки: UPC

Разъём: LC/UPC

Количество оптических соединений: 2, TX и RX

Длина волны: 850 нм

Максимальная дальность передачи: До 550 м

Дальность для конкретного типа волокна: Зависит от волокна и потерь линии

Скорость линии: 1,25 Гбит/с

Класс полезной Ethernet-передачи: 1 Гбит/с

Поддержка 1000BASE-SX: Да

Поддержка 1000BASE-LX: Нет данных о работе в таком режиме

Поддержка 2.5GbE: Не заявлена

Поддержка 10GbE: Не заявлена

Одноволоконный BiDi: Нет

Одномодовое оптоволокно: Не предусмотрено как штатная среда

RJ45 Ethernet-порт: Нет

Подключение к коммутатору: Через совместимый гигабитный SFP-слот

Совместимость с SFP-MSA: Да

DDM: Поддерживается

Полное название DDM: Digital Diagnostic Monitoring

Диагностика через сетевое оборудование: При поддержке со стороны коммутатора

Горячее подключение Hot-Pluggable: Поддерживается

Горячая замена Hot-Swappable: Поддерживается

Необходимость внешнего блока питания: Нет

Питание от SFP-слота: Да

Рабочее напряжение: 3,3 В

Номинальное энергопотребление: Нет данных

Максимальное энергопотребление: Нет данных

Оптическая выходная мощность TX: Нет данных

Чувствительность оптического приёмника RX: Нет данных

Оптический бюджет: Нет данных

Максимальная допустимая входная оптическая мощность: Нет данных

DDM-показатели: Зависят от реализации и сетевого оборудования

Тип установки: В SFP-слот

Сфера использования: Промышленные сети Ethernet

Поддержка промышленных условий: Да

Рабочая температура: −40…+85 °C

Температура хранения: −40…+85 °C

Рабочая влажность: 5–85 % без конденсации по карточке TP-Link

Влажность хранения: 5–85 % без конденсации по карточке TP-Link

Защита от воды IP: Нет данных

Защита от пыли IP: Нет данных

Габариты (Ш × Г × В): 56,4 × 13,4 × 11,0 мм

Вес модуля: Нет данных

Размеры упаковки: Нет данных

Вес упаковки: Нет данных

Соответствие FCC: Указано производителем

Соответствие CE: Указано производителем

Количество модулей в комплекте: 1

Комплектация: 1× TP-Link ISM311LM, руководство по установке

Оптический патч-корд в комплекте: Не указан

Коммутатор в комплекте: Нет

Внешний источник питания в комплекте: Не требуется

Аппаратная версия: Уточняется по поставке

Гарантийный срок: 12 месяцев
