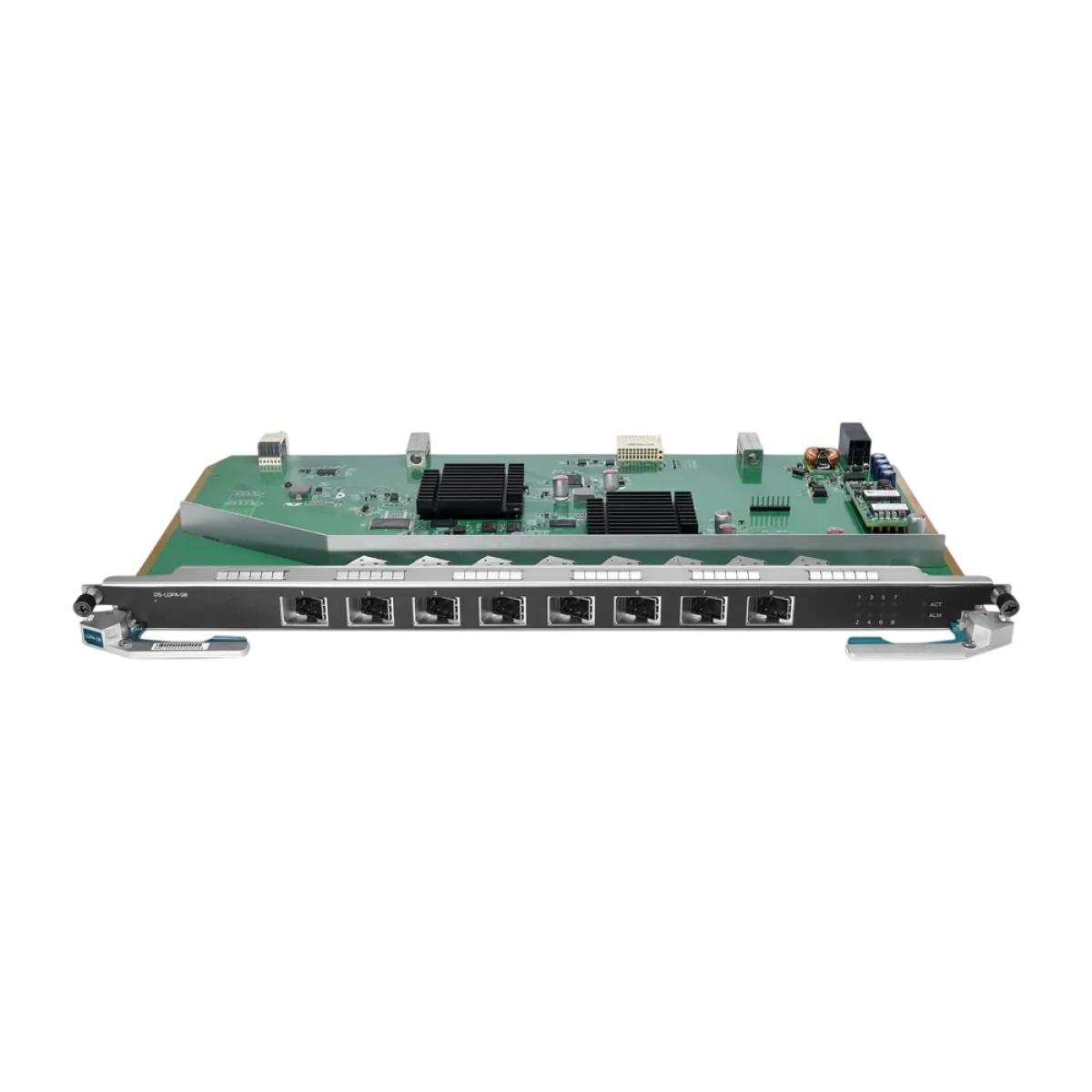

TP-Link DS-LGPA-08 / 8-портовая сервисная плата GPON для модульных OLT DeltaStream

TP-Link DS-LGPA-08 — профессиональная 8-портовая сервисная плата GPON серии DeltaStream, предназначенная для расширения оптической абонентской инфраструктуры в совместимых модульных OLT-шасси TP-Link. Устройство используется интернет-провайдерами, операторами связи и организациями, развёртывающими сети доступа FTTH и FTTx на базе технологии Gigabit Passive Optical Network. Плата оснащена восемью GPON-портами, каждый из которых обеспечивает номинальную скорость передачи данных до 2,488 Гбит/с в направлении от OLT к абонентам и до 1,244 Гбит/с в обратном направлении. Поддержка коэффициента оптического деления до 1:128 на каждом порту позволяет проектировать разветвлённые пассивные оптические сети с большим количеством абонентских ONU и ONT-терминалов. Теоретически восемь портов при делении 1:128 позволяют предусмотреть до 1024 абонентских оптических окончаний, однако реальное допустимое количество подключений определяется оптическим бюджетом, нагрузкой, архитектурой сети и требованиями оператора. Максимальная заявленная дальность оптической линии составляет до 20 километров при соблюдении требований к качеству волокна, затуханию и оптическому тракту. Для GPON используются длины волн 1490 нм на передачу от OLT и 1310 нм на приём. Плата рассчитана на установку в совместимое шасси DeltaStream и не является самостоятельным настольным OLT. TP-Link официально указывает DS-LGPA-08 среди поддерживаемых сервисных плат платформы DS-P8000-X2.

Сервисная плата TP-Link DS-LGPA-08 для GPON OLT сочетает высокую плотность оптических интерфейсов, расширенные сетевые функции и инструменты централизованного управления. Производитель заявляет коммутационную производительность платы 20 Гбит/с, что позволяет обрабатывать трафик от восьми GPON-интерфейсов в рамках архитектуры совместимого OLT-шасси. Поддерживаются функции второго уровня L2 и расширенные возможности L3, включая списки контроля доступа ACL, аутентификацию IEEE 802.1X, DHCP Server и DHCP Relay, статическую маршрутизацию, управление многоадресным трафиком IGMP Snooping и MLD Snooping. Для предоставления операторских услуг предусмотрены механизмы QoS IEEE 802.1p и DSCP, Voice VLAN, Auto VoIP, а также идентификация и ограничение скорости различных типов трафика. Функция стандартного управления OMCI позволяет администрировать совместимые оптические абонентские устройства. Предусмотрены автоматическая аутентификация ONU и обнаружение с изоляцией посторонних или некорректно работающих ONU, способных создавать нарушения в оптическом сегменте. Управление и мониторинг осуществляются средствами установленной OLT-платформы через DeltaStream PON Management System (DPMS), SNMP, интерфейс командной строки CLI и Web UI. Администраторы могут централизованно выполнять конфигурацию OLT, обновление программного обеспечения, перезагрузку, мониторинг состояния сети и обслуживание нескольких площадок. Плата поддерживает горячую замену при соблюдении инструкций производителя. Питание поступает через совместимое шасси и модуль DS-PSUA с диапазоном постоянного напряжения от −38,4 до −57,6 В. Максимальное энергопотребление DS-LGPA-08 составляет 30 Вт, а размеры самой платы — 390,8 × 257,5 × 22,5 мм.

Купить TP-Link DS-LGPA-08 в интернет-магазине Onecom можно для построения и расширения профессиональных GPON-сетей в Ташкенте и других регионах Узбекистана. Плата предназначена для интернет-провайдеров, операторов связи, системных интеграторов и технических специалистов, обслуживающих модульные OLT-платформы TP-Link DeltaStream. Восемь GPON-портов, поддержка деления до 1:128, дальность до 20 км и производительность 20 Гбит/с позволяют использовать устройство при масштабировании оптической сети доступа, подключении новых жилых комплексов, многоквартирных домов, коммерческих объектов и корпоративных абонентов. Благодаря функциям OMCI, контроля ONU, QoS, многоадресного трафика и централизованного управления оборудование подходит для сетей с интернет-доступом, IPTV и голосовыми сервисами при наличии совместимой инфраструктуры. Важно учитывать, что DS-LGPA-08 поставляется как отдельная сервисная плата и требует соответствующего OLT-шасси, управляющих модулей, питания и корректной оптической инфраструктуры. Перед покупкой необходимо проверить модель шасси, аппаратную версию, поддерживаемую прошивку, оптический бюджет и условия интеграции с установленными ONU/ONT. Отдельно следует подтвердить совместимость с шасси DS-P8000-X7, если используется именно эта платформа. Актуальную цену TP-Link DS-LGPA-08, наличие и условия приобретения можно уточнить в интернет-магазине Onecom. Гарантия магазина ONECOM — 12 месяцев. Доставка по Ташкенту и другим регионам Узбекистана осуществляется согласно условиям магазина.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Бренд: TP-Link

Серия: DeltaStream

Модель: DS-LGPA-08

Полное наименование: DeltaStream Chassis Optical Line Terminal 8 GPON Service Board

Тип устройства: Сервисная плата для модульного GPON OLT

Назначение: Расширение количества GPON-портов совместимого OLT-шасси

Категория оборудования: Профессиональное телекоммуникационное оборудование

Применение: Операторские сети GPON, FTTH и FTTx

Аппаратная версия документации поддержки: V1

Аппаратная версия конкретной поставки: Не подтверждена

Технология пассивной оптической сети: GPON

Стандарт GPON: ITU-T G.984

Количество GPON-портов: 8

Номинальная скорость GPON Downstream на порт: 2,488 Гбит/с

Номинальная скорость GPON Upstream на порт: 1,244 Гбит/с

Направление Downstream: От OLT к ONU/ONT

Направление Upstream: От ONU/ONT к OLT

Максимальный коэффициент деления одного GPON-порта: 1:128

Теоретическое количество ONU/ONT при делении 1:128 на восьми портах: До 1024

Фактическое количество подключаемых ONU/ONT: Зависит от оптического бюджета, нагрузки и конфигурации сети

Максимальная дальность GPON-линии: До 20 км

Длина волны передачи Tx: 1490 нм

Длина волны приёма Rx: 1310 нм

Передача данных по оптоволокну: Поддерживается

Тип оптического волокна: Требуется совместимая одномодовая GPON-инфраструктура

Тип оптического разъёма: Не указан непосредственно в спецификации платы

Класс оптического интерфейса: Требует подтверждения для конкретной аппаратной версии

Оптический бюджет: Не указан непосредственно в проверенной спецификации платы

Поддержка XGS-PON на этой плате: Не заявлена

Поддержка 10G-EPON на этой плате: Не заявлена

Коммутационная производительность: 20 Гбит/с

Тип сетевых функций: L2 и расширенные L3

Поддержка VLAN: Функции определяются платформой и прошивкой OLT

Контроль доступа ACL: Поддерживается

Аутентификация IEEE 802.1X: Поддерживается

DHCP Server: Поддерживается

DHCP Relay: Поддерживается

Статическая маршрутизация: Поддерживается

QoS IEEE 802.1p: Поддерживается

QoS DSCP: Поддерживается

Voice VLAN: Поддерживается

Auto VoIP: Поддерживается

Идентификация типов сетевого трафика: Поддерживается

Ограничение скорости сетевого трафика: Поддерживается

IGMP Snooping: Поддерживается

MLD Snooping: Поддерживается

Поддержка Multicast: Да

Управление ONU/ONT через OMCI: Поддерживается

Стандартное управление OMCI: Поддерживается

Автоматическая аутентификация ONU: Поддерживается

Обнаружение Rogue ONU: Поддерживается

Изоляция Rogue ONU: Поддерживается

Централизованная система управления: DeltaStream PON Management System

Сокращение системы управления: DPMS

Поддержка SNMP: Да

Поддержка CLI: Да

Поддержка Web UI: Да

Управление несколькими OLT: Поддерживается средствами совместимой платформы

Пакетная настройка OLT: Поддерживается

Пакетное обновление OLT: Поддерживается

Пакетная перезагрузка OLT: Поддерживается

Управление несколькими площадками: Поддерживается

Мониторинг сети в реальном времени: Поддерживается

Контроль параметров GPON-портов: Поддерживается

Индикация активности ACT: Предусмотрена

Цвет индикатора ACT: Зелёный

ACT горит постоянно: Плата работает нормально

ACT мигает: Состояние сброса или обновления согласно режиму индикации

ACT выключен: Плата обесточена или питание неисправно

Индикация аварии ALM: Предусмотрена

Цвет индикатора ALM: Красный

ALM горит: Присутствует аварийное состояние

ALM выключен: Аварийное состояние не обнаружено

Индикация PON: Предусмотрена для портов

Цвет индикатора PON: Зелёный

PON горит постоянно: Зарегистрирована ONU и соединение нормальное

PON мигает: Выполняется передача или приём данных

PON выключен: Регистрация ONU отсутствует

Тип конструкции: Встраиваемая сервисная плата OLT

Форм-фактор: Модуль для совместимого OLT-шасси

Самостоятельная работа без шасси: Не предусмотрена

Совместимость с TP-Link DS-P8000-X2: Подтверждена производителем

Совместимость с TP-Link DS-P8000-X7: Требует отдельного подтверждения

Совместимость с другими шасси DeltaStream: Определяется списком совместимости производителя

Поддержка горячей замены Hot Swap: Да

Условия замены: Согласно руководству совместимого OLT-шасси

Источник питания платы: Через DS-PSUA в составе совместимого шасси

Диапазон входного постоянного напряжения: От −38,4 до −57,6 В DC

Максимальное энергопотребление: 30 Вт

Встроенный сетевой блок питания 220 В: Нет

Отдельный сетевой кабель питания платы: Не предусмотрен

Наличие Wi-Fi: Нет

Наличие встроенного роутера для домашних сетей: Нет

Размеры платы (ширина × глубина × высота): 390,8 × 257,5 × 22,5 мм

Вес платы: Нет подтверждённых данных

Рабочая температура: От 0 до +50 °C

Температура хранения: От −40 до +70 °C

Влажность при эксплуатации: От 10 до 90 % без конденсации

Влажность при хранении: От 5 до 90 % без конденсации

Сертификация: CE, FCC

Комплектация по спецификации: Сервисная плата TP-Link DS-LGPA-08

Дополнительные монтажные принадлежности: Не заявлены в составе комплекта

Гарантийный срок: 12 месяцев
