TP-Link MC112CSP-20 / 100 Мбит/с WDM-медиаконвертер Fast Ethernet с PoE 802.3af, SC/UPC, до 20 км

TP-Link MC112CSP-20 — одноволоконный WDM-медиаконвертер Fast Ethernet с одним оптическим портом SC/UPC, одним Ethernet-портом RJ45 10/100 Мбит/с и поддержкой PoE IEEE 802.3af мощностью до 15,4 Вт. Устройство предназначено для преобразования оптоволоконного сетевого соединения в медный Ethernet с возможностью одновременной подачи питания на совместимое PoE-оборудование. MC112CSP-20 позволяет организовать оптическую линию по одномодовому кабелю на расстояние до 20 км и подключить на удалённой стороне IP-камеру, точку доступа Wi-Fi или другое совместимое устройство с потреблением в пределах бюджета PoE. Модель подходит для построения удалённых участков сетевой инфраструктуры, систем видеонаблюдения, охранных сетей, производственных и коммерческих объектов. Благодаря встроенному выходу PoE отдельный инжектор питания для совместимого устройства на Ethernet-стороне не требуется. При этом сам медиаконвертер получает питание от собственного внешнего электрического адаптера.

TP-Link MC112CSP-20 использует технологию WDM — Wavelength Division Multiplexing, позволяющую передавать и принимать данные по одному одномодовому оптическому волокну. Для связи используется кабель Single-Mode Fiber 9/125 мкм с оптическим соединителем SC/UPC. Максимальная заявленная дистанция составляет 20 км. Медиаконвертер передаёт оптический сигнал на длине волны 1310 нм и принимает сигнал на длине волны 1550 нм. Для правильного двустороннего соединения на противоположном конце линии требуется совместимый медиаконвертер с обратным распределением длин волн: передача TX 1550 нм и приём RX 1310 нм. TP-Link рекомендует модель MC111CS как подходящее парное устройство. Применение двух MC112CSP-20 на противоположных концах одной WDM-линии не соответствует правильной схеме TX/RX. Благодаря использованию одного оптического волокна система позволяет экономнее расходовать существующую кабельную инфраструктуру по сравнению с двухволоконным подключением. Реальная дальность зависит от качества кабеля, потерь в соединителях, патч-панелях и муфтах.

MC112CSP-20 относится к классу Fast Ethernet и работает со скоростью до 100 Мбит/с. Подробная официальная спецификация TP-Link указывает один оптический интерфейс 100 Мбит/с и один электрический порт RJ45 10/100 Мбит/с. В некоторых кратких карточках производителя встречается обозначение Gigabit Fiber Port, однако для данной модели это противоречит подробному Datasheet и руководству по установке. Поэтому при создании каталожных характеристик корректно использовать значение Fast Ethernet 100 Мбит/с. Устройство соответствует стандартам IEEE 802.3, IEEE 802.3i и IEEE 802.3u. Электрический интерфейс поддерживает Auto MDI/MDIX, позволяя автоматически согласовывать соответствующие типы медного Ethernet-подключения. Для соединения RJ45 рекомендуется использовать кабель категории Cat5 или Cat5e с максимальной стандартной длиной до 100 метров. Медиаконвертер не является маршрутизатором, не выполняет функции Wi-Fi-точки доступа и не предназначен для самостоятельного управления доступом в интернет. Его основная задача — передавать Ethernet-трафик между медным и оптическим сегментами сети.

Главная функциональная особенность TP-Link MC112CSP-20 — питание совместимого оборудования по технологии PoE IEEE 802.3af. На устройстве расположен один RJ45-порт с выходом Power over Ethernet, через который могут передаваться сетевые данные и электропитание. Максимальная заявленная мощность на PoE-порту — 15,4 Вт. Это стандартный бюджет IEEE 802.3af на стороне источника питания, а фактически доступная мощность на подключённом устройстве может быть ниже из-за потерь на кабеле. MC112CSP-20 подходит для PoE IP-камер, беспроводных точек доступа и другого оборудования, совместимого с IEEE 802.3af, если его потребление соответствует допустимому бюджету. Устройства, требующие более 15,4 Вт, а также оборудование стандарта IEEE 802.3at PoE+ с повышенным энергопотреблением не следует рассчитывать питать от данного порта без отдельной проверки. Важно отличать PoE Out от PoE In: медиаконвертер подаёт питание на подключённое устройство и сам должен быть подключён к внешнему источнику питания. Согласно актуальному Datasheet TP-Link, используется адаптер постоянного тока 48 В, 0,375 А. Номинальная выходная мощность адаптера составляет 18 Вт, но это не означает, что собственное энергопотребление медиаконвертера постоянно равно 18 Вт.

TP-Link MC112CSP-20 удобен для подключения удалённых IP-камер и другого сетевого оборудования по оптоволокну. Например, когда камера находится на значительном расстоянии от основного коммутатора и прямая медная Ethernet-линия ограничена стандартной длиной 100 м, оптическое соединение позволяет вынести сетевую точку на расстояние до 20 км при соблюдении условий линии. На удалённой стороне устанавливается MC112CSP-20 с внешним питанием. К его порту RJ45 подключается совместимая PoE-камера, которая получает сетевой сигнал и электрическое питание по одному Ethernet-кабелю. На противоположной стороне оптической трассы можно использовать совместимый MC111CS либо другое подходящее оптическое оборудование с правильными длинами волн и параметрами соединения. Такой вариант подходит для складов, производственных площадок, парковок, пропускных пунктов, административных зданий и других объектов. При проектировании важно учитывать, что оптическая линия не передаёт электрическую энергию для камеры: рядом с MC112CSP-20 должен присутствовать доступный источник питания для самого медиаконвертера.

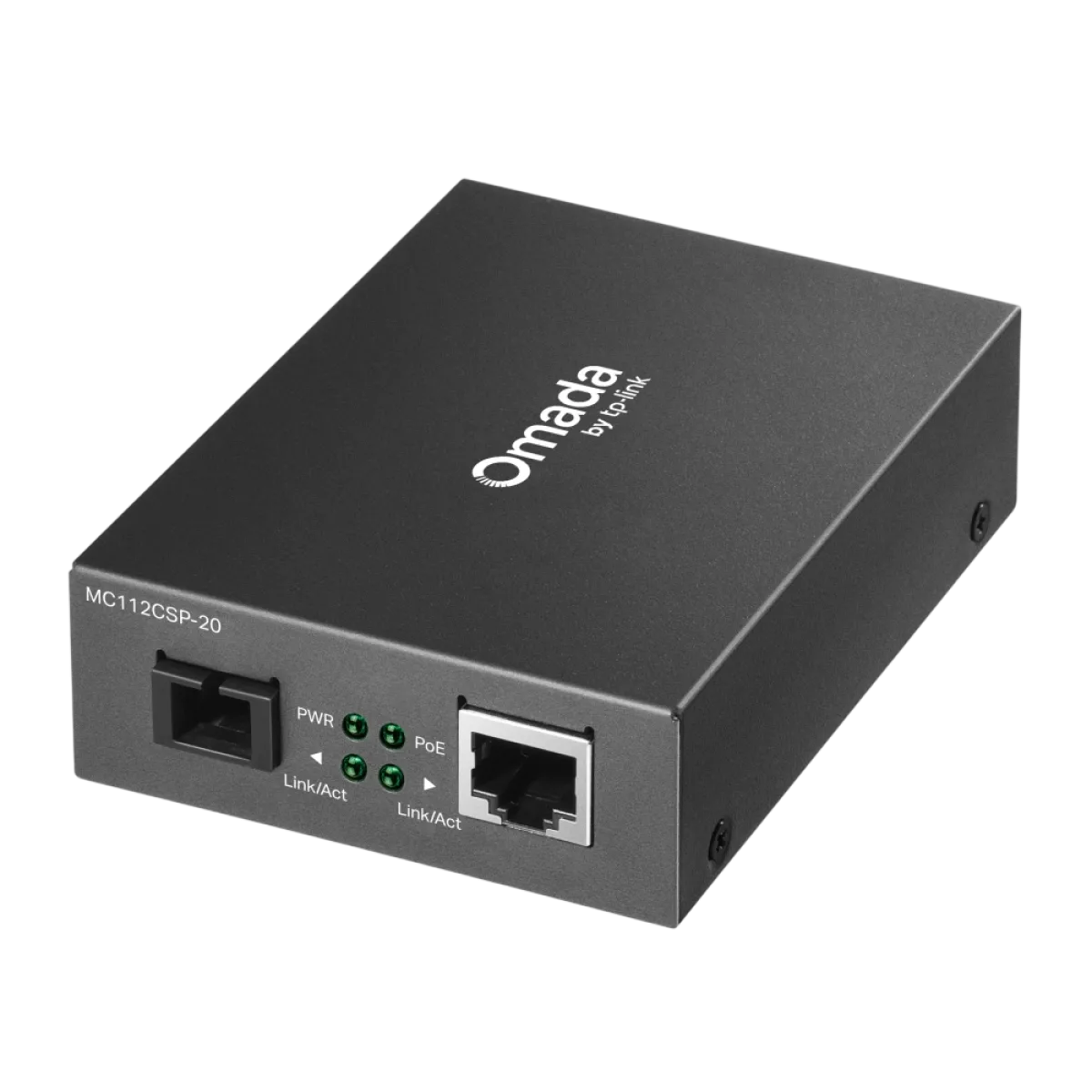

Корпус TP-Link MC112CSP-20 имеет компактные размеры 94,5 × 73 × 27 мм и рассчитан на установку в подходящем помещении или защищённом шкафу. По официальной инструкции устройство допускает настенный монтаж, но крепёжные винты не входят в стандартную упаковку. На корпусе предусмотрены светодиодные индикаторы PWR, Link/Act и PoE, помогающие контролировать питание, наличие сетевого соединения и работу PoE-выхода. Рабочая температура составляет от −5 до +50 °C, температура хранения — от −40 до +70 °C. Допустимая влажность при эксплуатации — 10–90 % без образования конденсата. Эти параметры необходимо учитывать при размещении оборудования в техническом помещении, телекоммуникационном шкафу или на промышленном объекте. MC112CSP-20 не является устройством с заявленной защитой от дождя или пыли и не должен открыто устанавливаться под воздействием атмосферных осадков. Для наружного использования требуется подходящий защищённый монтажный шкаф с соблюдением температурных требований. В комплект входят медиаконвертер, адаптер питания и инструкция по установке. Оптический патч-корд и парный медиаконвертер приобретаются отдельно.

Купить TP-Link MC112CSP-20 в интернет-магазине ONECOM в Ташкенте можно для организации одноволоконной сети Fast Ethernet с передачей данных на расстояние до 20 км и питанием одного совместимого PoE-устройства. Модель особенно полезна для систем видеонаблюдения, удалённых точек доступа и распределённой сетевой инфраструктуры, где требуется преобразовать оптическое соединение в Ethernet и подать питание IEEE 802.3af. Основные преимущества — WDM по одному волокну, SC/UPC, TX 1310 / RX 1550 нм, дальность до 20 км, RJ45 10/100 Мбит/с, PoE до 15,4 Вт и компактный корпус. Для организации двухстороннего оптического соединения TP-Link рекомендует использовать совместимый MC111CS. Перед покупкой рекомендуется проверить тип оптоволокна, соединители, расстояние, потребление PoE-устройства и доступность электропитания в месте установки. Актуальную цену и наличие MC112CSP-20 можно уточнить в ONECOM. Гарантийный срок: 12 месяцев. Доставка по Ташкенту и другим регионам Узбекистана осуществляется согласно условиям магазина.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Бренд: TP-Link

Модель: MC112CSP-20

Серия: TP-Link Omada

Официальное название: 10/100Mbps WDM Media Converter with 1-Port PoE

Тип устройства: Оптический WDM-медиаконвертер с выходом PoE

Категория: Медиаконвертеры

Подкатегория: Оптические WDM-медиаконвертеры с PoE

Назначение: Преобразование одномодового оптического Ethernet в медный Fast Ethernet с PoE

Сетевой класс: Fast Ethernet

Максимальная скорость передачи данных: 100 Мбит/с

Оптический Ethernet-интерфейс: 100 Мбит/с

Медный Ethernet-интерфейс: 10/100 Мбит/с

Стандарты: IEEE 802.3, IEEE 802.3i, IEEE 802.3u, IEEE 802.3af

Оптическая технология: WDM

Оптический интерфейс: SC/UPC

Тип оптического подключения: Simplex, одно волокно

Количество оптических портов: 1

Количество RJ45-портов: 1

Тип RJ45: 10/100 Мбит/с с выходом PoE

Поддержка Gigabit Ethernet: Не подтверждена подробной спецификацией

SFP-слот: Нет данных о наличии; используется встроенный оптический порт

Тип оптоволокна: Одномодовое

Обозначение волокна: SMF

Размер волокна: 9/125 мкм

Число используемых волокон: 1

Длина волны TX: 1310 нм

Длина волны RX: 1550 нм

Максимальная дальность оптической линии: До 20 км

Парный медиаконвертер TP-Link: MC111CS

TX парного MC111CS: 1550 нм

RX парного MC111CS: 1310 нм

Два одинаковых MC112CSP-20 для одной WDM-линии: Не соответствуют правильной схеме TX/RX

Режим передачи по оптоволокну: Двусторонний WDM

Поддержка одномодового волокна: Да

Поддержка многомодового волокна: Не заявлена

Тип медного кабеля: UTP Cat5 / Cat5e

Максимальная длина медного Ethernet-сегмента: 100 м

Auto MDI/MDIX: Поддерживается

PoE: Поддерживается

Направление PoE: Выход, PoE Out

Стандарт PoE: IEEE 802.3af

Количество PoE-портов: 1

Максимальная мощность PoE-порта: 15,4 Вт

PoE+: Не заявлен

PoE++: Не заявлен

PoE In для питания конвертера: Не заявлен

Совместимые питаемые устройства: Устройства IEEE 802.3af с допустимым потреблением

Передача питания по оптическому кабелю: Нет

Необходимость внешнего питания для медиаконвертера: Да

Входное питание: От комплектного внешнего адаптера

Выходное напряжение адаптера: 48 В DC

Выходной ток адаптера: 0,375 А

Номинальная выходная мощность адаптера: 18 Вт

Фактическое энергопотребление медиаконвертера: Нет данных

Индикатор PWR: Есть

Индикатор Link/Act: Есть

Индикатор PoE: Есть

Кнопки управления: Не указаны

Управляемый коммутатор: Нет

Wi-Fi: Нет

Функции маршрутизатора: Не заявлены

Оптический модуль в отдельном SFP-форм-факторе: Не используется

Настенный монтаж: Предусмотрен инструкцией

Винты для настенного крепления: Не входят в комплект

Габариты (Ш × Г × В): 94,5 × 73 × 27 мм

Масса: Нет данных

Размеры упаковки: Нет данных

Масса упаковки: Нет данных

Рабочая температура: −5…+50 °C

Температура хранения: −40…+70 °C

Рабочая влажность: 10–90 % без конденсации

Влажность хранения: 5–90 % без конденсации

Класс защиты IP: Нет данных

Цвет корпуса: Уточняется по партии

Аппаратная версия: Уточняется по поставке

Комплектация: 1× медиаконвертер MC112CSP-20, 1× адаптер питания, 1× инструкция

Оптический патч-корд: Не входит в указанную комплектацию

Парный MC111CS: Не входит в указанный комплект

Гарантийный срок магазина ONECOM: 12 месяцев
