TP-Link PSM150-DC / 150 Вт Сменный модуль питания DC/DC −48…−60 В, 12 В / 12,5 А, Hot-Swap

TP-Link PSM150-DC — сменный модуль питания постоянного тока мощностью до 150 Вт, предназначенный для установки в совместимое операторское сетевое оборудование TP-Link. Модель относится к категории модульных источников питания DC/DC и применяется в инфраструктуре оптических сетей доступа, включая совместимые терминалы GPON OLT. Устройство принимает постоянное напряжение от внешней телекоммуникационной системы электропитания, преобразует его в 12 В DC и обеспечивает питание внутренних компонентов совместимого оборудования. PSM150-DC поддерживает горячую замену Hot-Swap и может использоваться в резервной конфигурации 1+1. Это делает модуль подходящим для сетевых узлов, где важны доступность оборудования, возможность технического обслуживания и сокращение времени простоя.

Входное питание −48…−60 В DC

Одной из основных характеристик TP-Link PSM150-DC является входное напряжение постоянного тока от −48 до −60 В. В официальной спецификации производителя для входа также указано значение 6 А.

Такой тип электропитания распространён в телекоммуникационных системах, где используется инфраструктура постоянного тока, включая специализированные источники питания и системы резервного электроснабжения.

В отличие от версии TP-Link PSM150-AC, которая предназначена для входного переменного напряжения 100–240 В AC, модель PSM150-DC требует подключения к совместимой линии постоянного тока.

Подключать PSM150-DC непосредственно к бытовой розетке переменного напряжения 220 В нельзя. Это разные электрические исполнения, несмотря на сходство названий и одинаковую максимальную выходную мощность.

При установке необходимо проверить фактическое напряжение источника, полярность, параметры защитного оборудования и соответствие выбранного модуля требованиям OLT. Подключение к неподходящему источнику может вызвать повреждение устройства и создать опасность для обслуживающего персонала.

Выход 12 В / 12,5 А и мощность 150 Вт

TP-Link PSM150-DC обеспечивает выходное постоянное напряжение 12 В и максимальный выходной ток 12,5 А. Максимальная выходная мощность составляет 150 Вт.

Эти параметры указаны в официальном Datasheet и руководстве производителя.

150 Вт — это предельная выходная электрическая мощность самого модуля. Она не означает, что подключённый OLT постоянно потребляет 150 Вт. Реальный уровень потребления зависит от нагрузки, аппаратной конфигурации и режима работы оборудования.

Также выходная мощность не равняется максимальному потреблению модуля на стороне входного источника, поскольку преобразование электрической энергии сопровождается потерями.

Отдельные значения КПД, полного входного энергопотребления и потребления в режиме ожидания в проверенном техническом паспорте отсутствуют. Поэтому для карточки товара не следует указывать неподтверждённые проценты эффективности или расход электроэнергии.

PSM150-DC не является универсальным внешним блоком питания 12 В для произвольных устройств. Его выходной электрический интерфейс предназначен для установки в совместимый модульный отсек оборудования TP-Link.

Hot-Swap — горячая замена модуля

TP-Link PSM150-DC поддерживает технологию Hot-Swap. Она позволяет устанавливать и извлекать модуль питания во время работы совместимого OLT при выполнении условий, предусмотренных производителем.

В официальном руководстве поясняется, что горячая замена может выполняться без выключения OLT в конфигурации с резервированием питания 1+1.

Такая возможность полезна при плановом обслуживании, замене неисправного источника или восстановлении резервирования после технического обслуживания.

Однако поддержка Hot-Swap не означает, что единственный установленный источник питания можно извлечь без остановки устройства. Для сохранения питания необходимо наличие другого исправного источника, способного обеспечивать работу оборудования.

Перед заменой следует проверить состояние резервного модуля, наличие питания и соответствие процедуры руководству производителя.

При установке и извлечении необходимо соблюдать правила электрической безопасности, использовать рекомендуемые средства антистатической защиты и не касаться открытых электрических контактов.

Резервирование питания 1+1

Производитель предусматривает использование двух совместимых модулей питания в параллельной резервной конфигурации 1+1.

В такой архитектуре два модуля могут обеспечивать питание системы с возможностью сохранения работы при неисправности одного из них, если оставшийся источник способен выдерживать текущую нагрузку.

Для операторских сетей это особенно важно, поскольку OLT обеспечивает работу подключённой инфраструктуры доступа и обслуживает абонентские соединения.

Резервирование источников питания повышает устойчивость системы к отказу отдельного модуля, а возможность Hot-Swap облегчает его замену.

При этом PSM150-DC сам по себе не является источником бесперебойного питания UPS и не содержит подтверждённого встроенного аккумулятора.

Резервирование 1+1 не гарантирует продолжение работы при полном исчезновении питания на обоих входах. Для защиты от такого сценария потребуется соответствующая внешняя система электроснабжения.

Реальная схема резервирования определяется устройством OLT, количеством установленных модулей и конфигурацией источников постоянного тока.

Защита от электрических неисправностей

TP-Link PSM150-DC оснащён защитными механизмами, предназначенными для снижения риска повреждения оборудования при определённых неисправностях электрической цепи.

Производитель указывает защиту от повышенного выходного напряжения, пониженного выходного напряжения, короткого замыкания и превышения выходного тока.

При выходе параметров питания за допустимые пределы модуль может отключать выходное питание и переходить в защитное состояние.

Для неисправностей, связанных с выходным перенапряжением и пониженным напряжением, официальное руководство описывает блокировку подачи питания без гарантированного автоматического восстановления.

При коротком замыкании и перегрузке по току предусматривается механизм повторных попыток запуска после устранения причины неисправности.

Эти функции не заменяют внешнюю защиту электрической установки. Для DC-питания TP-Link устанавливает отдельные требования к устройству защиты от сверхтока и отключающему аппарату.

В руководстве указано, что номинал внешнего устройства защиты от сверхтока для PSM150-DC не должен превышать 16 А.

Индикация Power, PS OK и Fault

На корпусе TP-Link PSM150-DC расположены три индикатора состояния: Power, PS OK и Fault.

Power используется для индикации того, что модуль включён и получает питание.

PS OK показывает исправную подачу питания на совместимое устройство. Одновременное включение Power и PS OK означает, что модуль работает и обеспечивает питание оборудования.

Fault предназначен для отображения обнаруженной неисправности. Согласно руководству, это может быть связано с отклонением выходного напряжения, перегрузкой, коротким замыканием, неисправностью функции Hot-Swap или вентилятора.

Если модуль получает питание, но ещё не установлен в оборудование, система диагностики может проверять функцию горячей замены. В официальной инструкции указано, что при активном Fault в этом состоянии устанавливать модуль в OLT нельзя.

Индикация упрощает первичный контроль источника питания, однако детальную диагностику и восстановление следует выполнять согласно технической документации.

Совместимость с GPON OLT TP-Link

Официальный Datasheet PSM150-DC подтверждает совместимость с GPON OLT TP-Link DS-P7001-08 и DS-P7001-16.

Кроме того, на актуальной международной странице TP-Link Service Provider в перечне совместимого оборудования также указан DS-P7501-08.

Необходимо учитывать, что конкретная совместимость может зависеть от аппаратной версии OLT, выпуска модуля и регионального исполнения.

Совпадение мощности 150 Вт или выходного напряжения 12 В не гарантирует физическую и электрическую совместимость с любым сетевым оборудованием.

PSM150-DC не следует автоматически считать подходящим для всех моделей GPON OLT, XGS-PON OLT или коммутаторов TP-Link. Для установки требуется специальный совместимый отсек питания.

При подборе запасного модуля рекомендуется проверить полное обозначение OLT, аппаратную ревизию и список поддерживаемых источников питания в документации производителя.

Конструкция, охлаждение и обслуживание

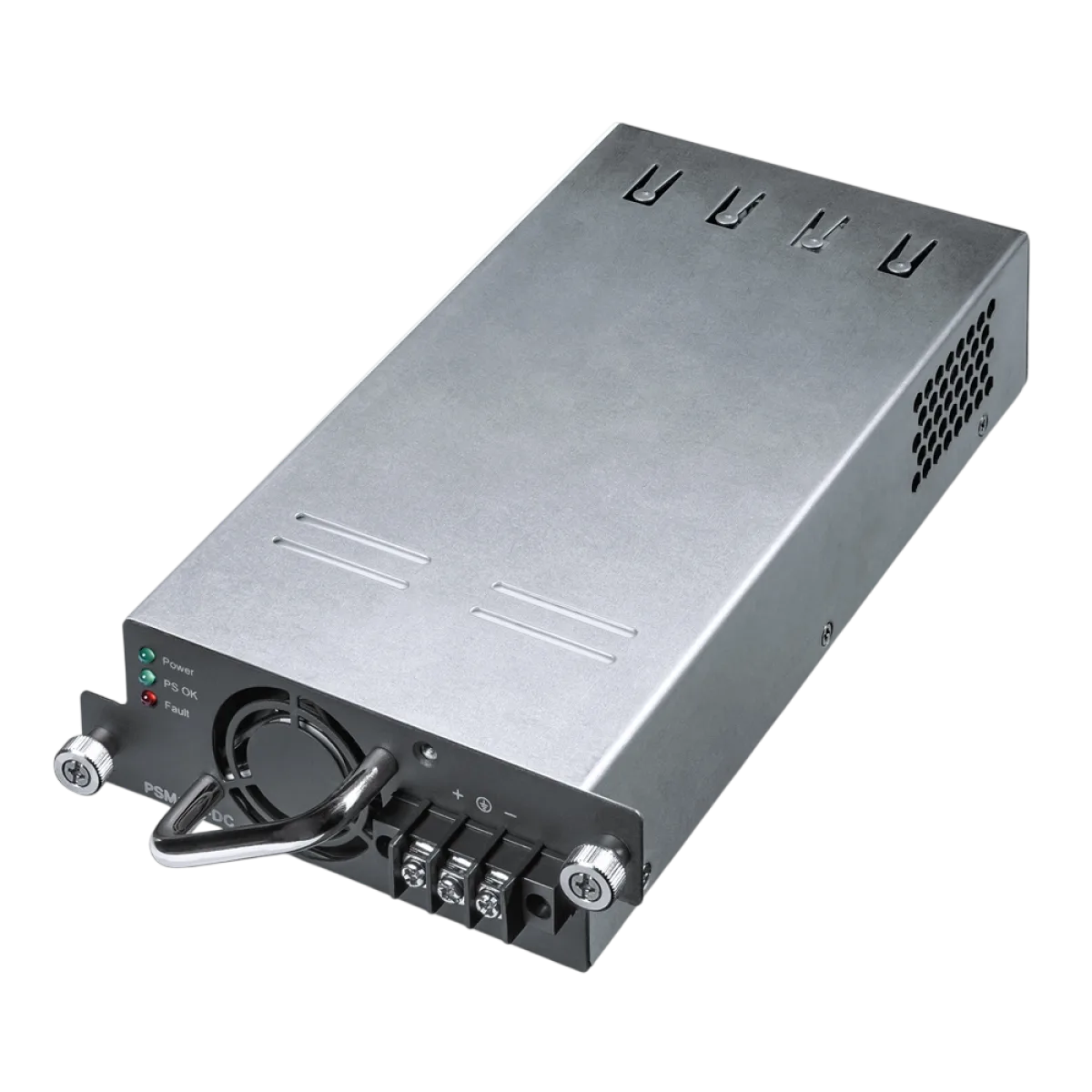

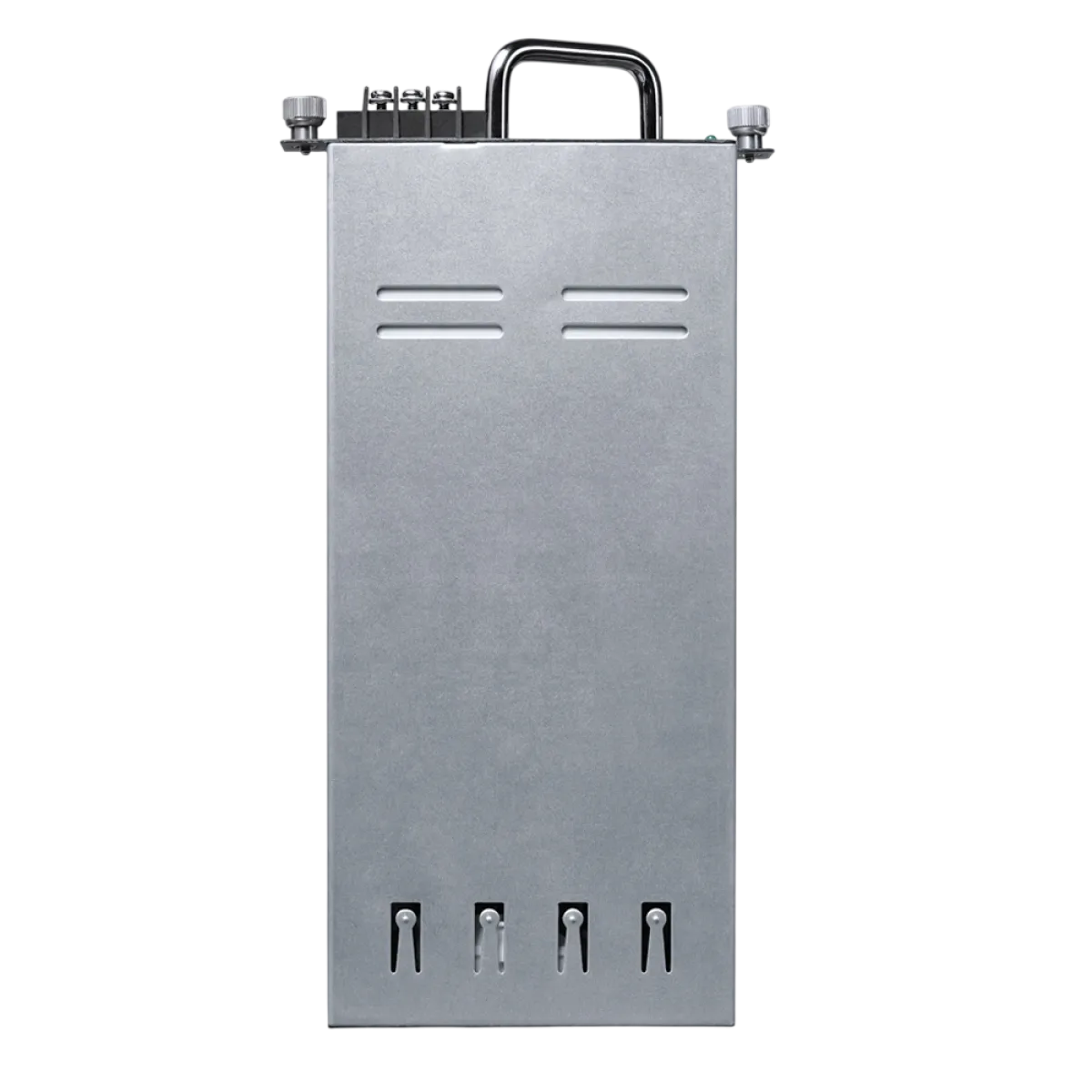

TP-Link PSM150-DC выполнен в виде металлического сменного модуля, предназначенного для установки в соответствующий отсек операторского оборудования.

Габариты корпуса составляют 120 × 213 × 41,8 мм.

Модуль оснащён ручкой для установки и извлечения, фиксирующими винтами, входным интерфейсом DC и индикаторами состояния.

В официальном руководстве предусмотрена диагностика неисправности охлаждающего вентилятора. Количество вентиляторов, их скорость вращения и уровень шума производителем в проверенной спецификации отдельно не указаны.

Для корректной эксплуатации необходимо соблюдать требования к вентиляции и не препятствовать воздушному охлаждению установленного оборудования.

Монтаж должен выполняться подготовленным персоналом с использованием антистатической защиты, подходящих инструментов и безопасного порядка подключения.

Температурный диапазон

Для TP-Link PSM150-DC официально указана рабочая температура от 0 до +50 °C.

Допустимая температура хранения составляет от −40 до +70 °C.

Рабочая относительная влажность — 10–90%, влажность хранения — 5–90%, без образования конденсата.

Это параметры эксплуатации модуля в соответствующих условиях. Они не означают, что изделие можно использовать в открытом уличном исполнении или помещениях без защиты от влаги.

Производитель также предусматривает эксплуатацию в пределах высоты до 4000 метров над уровнем моря согласно инструкции.

Для PSM150-DC не заявлена специальная степень пылевлагозащиты IP65, IP67 или IP68. Модуль рассчитан на размещение внутри совместимого сетевого оборудования.

Электробезопасность и подключение DC

Подключение TP-Link PSM150-DC требует особого внимания к полярности и параметрам внешнего источника питания.

Вход рассчитан на диапазон −48…−60 В DC. Использование источника другого типа или напряжения без подтверждённой совместимости не допускается.

Для DC-питания официальная инструкция предусматривает внешний аппарат отключения, соответствующий EN 62368-1, и защиту от сверхтока с номиналом не более 16 А.

Также производитель указывает требования к допустимому переходному напряжению и электрической безопасности источника питания.

При подключении необходимо использовать соответствующее заземление и не допускать контакта с открытыми проводниками.

Вскрывать модуль и самостоятельно ремонтировать его внутренние компоненты не рекомендуется. При внутренней неисправности необходимо обратиться к квалифицированному сервисному специалисту.

В отличие от PSM150-AC, подключение PSM150-DC требует специализированной инфраструктуры постоянного тока и не должно выполняться обычным сетевым силовым кабелем AC.

Комплектация

TP-Link PSM150-DC поставляется как сменный модуль питания для совместимого сетевого оборудования.

Наличие конкретных DC-проводов, внешнего отключающего аппарата и монтажных дополнительных принадлежностей следует проверять по фактической партии.

Официальное руководство описывает требования к DC-подключению, но это не означает, что все необходимые кабели и внешняя защитная аппаратура входят в коробку модуля.

Второй резервный блок питания и само устройство OLT не относятся к стандартной комплектации одного PSM150-DC.

Перед покупкой необходимо уточнить условия установки, параметры внешнего DC-источника и совместимость с конкретным оборудованием.

Купить TP-Link PSM150-DC в ONECOM

TP-Link PSM150-DC — сменный источник питания постоянного тока для совместимых GPON OLT, рассчитанный на вход −48…−60 В DC и выход 12 В / 12,5 А с максимальной мощностью 150 Вт.

Основные преимущества — Hot-Swap, возможность резервирования 1+1, защита от электрических неисправностей, три LED-индикатора и модульное исполнение, упрощающее техническое обслуживание.

Устройство предназначено для профессиональной операторской инфраструктуры и требует правильной организации DC-питания.

Купить TP-Link PSM150-DC можно через интернет-магазин ONECOM.UZ или обратиться в магазин ONECOM по адресу: Ташкент, рынок Малика, магазин A-30.

Перед приобретением рекомендуется уточнить аппаратную версию OLT, совместимость модуля, наличие источника −48…−60 В DC и состав фактической комплектации.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Бренд: TP-Link
Модель: PSM150-DC
Официальное название: 150W DC Power Supply Module
Тип устройства: Сменный модуль питания DC/DC
Категория: Модули питания сетевого оборудования
Назначение: Основное или резервное питание совместимых GPON OLT
Серия применения: TP-Link Service Provider / DeltaStream
Проверенная документация: PSM150-DC Datasheet, Installation Guide
Аппаратная версия: V1 — опубликована документация
Аппаратная версия фактической поставки: Требует проверки
Тип входного питания: Постоянный ток DC
Диапазон входного напряжения: −48…−60 В DC
Входной ток по спецификации: 6 А
Вход переменного тока 100–240 В AC: Не поддерживается
Питание напрямую от бытовой розетки: Не допускается
Тип выходного питания: Постоянный ток DC
Выходное напряжение: 12 В DC
Максимальный выходной ток: 12,5 А
Максимальная выходная мощность: 150 Вт
Максимальная мощность в киловаттах: 0,15 кВт
Количество выходных напряжений: 1
Регулируемое выходное напряжение: Не заявлено
Входной интерфейс: DC Power Input
Выходной интерфейс: Внутренний интерфейс совместимого оборудования
Стандартный внешний разъём DC 5,5 мм: Не заявлен
Использование как универсального адаптера 12 В: Не предусмотрено
КПД преобразования: Нет данных
Максимальное фактическое входное потребление: Нет данных
Потребление в режиме ожидания: Нет данных
Тип установки: В модульный отсек OLT
Модульная конструкция: Да
Горячая замена Hot-Swap: Поддерживается
Резервирование питания: Поддерживается
Схема резервирования: 1+1
Количество модулей в резервной системе: 2
Параллельная работа резервных модулей: Поддерживается совместимой системой
Замена во время работы OLT: При исправной конфигурации 1+1
Гарантированная непрерывность без второго источника: Нет
Встроенная аккумуляторная батарея: Не заявлена
Функция UPS: Нет
Возможность питания от совместимой телекоммуникационной DC-системы: Да
Возможность использования внешней аккумуляторной DC-системы: При соответствии требованиям инструкции
Защита от повышенного выходного напряжения: Да
Защита от пониженного выходного напряжения: Да
Защита от короткого замыкания: Да
Защита от превышения выходного тока: Да
Поведение при выходе напряжения за пределы: Блокировка и отключение выхода
Автоматическое восстановление после ошибки напряжения: Не гарантируется
Поведение при коротком замыкании: Защитное отключение / повторные попытки
Восстановление после короткого замыкания: Возможно после устранения неисправности
Поведение при перегрузке током: Защитное отключение / повторные попытки
Восстановление после перегрузки током: Возможно после устранения неисправности
Диагностика неисправности Hot-Swap: Предусмотрена
Диагностика неисправности вентилятора: Предусмотрена
LED-индикатор Power: Есть
LED-индикатор PS OK: Есть
LED-индикатор Fault: Есть
Общее количество LED-индикаторов: 3
Power: Модуль включён и получает питание
Power + PS OK: Модуль работает и питает OLT
Power + Fault: Зафиксирована неисправность
Проверка Hot-Swap до установки: Предусмотрена
Установка модуля при активном Fault: Не допускается согласно инструкции
Поддерживаемые модели — DS-P7001-08: Да
Поддерживаемые модели — DS-P7001-16: Да
Поддерживаемые модели — DS-P7501-08: Указана на международной странице TP-Link
Совместимость со всеми GPON OLT TP-Link: Не заявлена
Совместимость со всеми XGS-PON OLT: Не заявлена
Совместимость со всеми коммутаторами TP-Link: Не заявлена
Совместимость с T3700G-28TQ: Не подтверждена для DC-версии
Совместимость с другими моделями: Требует проверки
Использование в качестве PoE-инжектора: Нет
Поддержка IEEE 802.3af/at/bt: Не относится к функциям модуля
Бюджет PoE подключённого оборудования: Определяется спецификацией оборудования
Ethernet-порты: Нет
Оптические порты: Нет
Wi-Fi: Нет
Подключение Ethernet-кабеля: Не предусмотрено
Охлаждение: Вентиляторное, предусмотрена диагностика
Количество вентиляторов: Нет данных
Скорость вращения вентиляторов: Нет данных
Уровень шума: Нет данных
Ручка модуля: Есть
Фиксирующие винты: Есть
Монтажные направляющие: Используется слот совместимого оборудования
Материал корпуса: Металлическое исполнение по изображению производителя
Цвет корпуса: Серебристый / металлический
Размеры (Ш × Г × В): 120 × 213 × 41,8 мм
Масса устройства: Нет данных
Размеры упаковки: Нет данных
Масса упаковки: Нет данных
Рабочая температура: 0…+50 °C
Температура хранения: −40…+70 °C
Рабочая влажность: 10–90%, без конденсации
Влажность хранения: 5–90%, без конденсации
Высота эксплуатации: До 4000 м по инструкции
Степень защиты корпуса IP: Не заявлена
Наружная установка: Не предусмотрена
Монтаж квалифицированным персоналом: Требуется
ESD-браслет при установке: Рекомендуется
Проверка полярности DC-питания: Требуется
Требование к внешнему устройству защиты от сверхтока: Не более 16 А
Внешнее отключающее устройство: Требуется согласно инструкции
Минимальный разрыв контактов отключающего устройства: 1,5 мм по руководству для модуля
Максимальное переходное напряжение DC-источника: 2500 В пикового значения по инструкции
Использование заземления: Согласно требованиям установки
Самостоятельный ремонт: Не предусмотрен
Сертификация: Уточняется по региональному исполнению
Количество модулей в товарной позиции: 1
Внешний источник DC в комплекте: Не заявлен
Второй резервный модуль в комплекте: Не заявлен
DC-провод подключения в комплекте: Требует проверки партии
Внешний защитный автомат в комплекте: Не заявлен
Комплектация: Модуль TP-Link PSM150-DC; дополнительные принадлежности уточняются
Гарантийный срок: 12 месяцев
