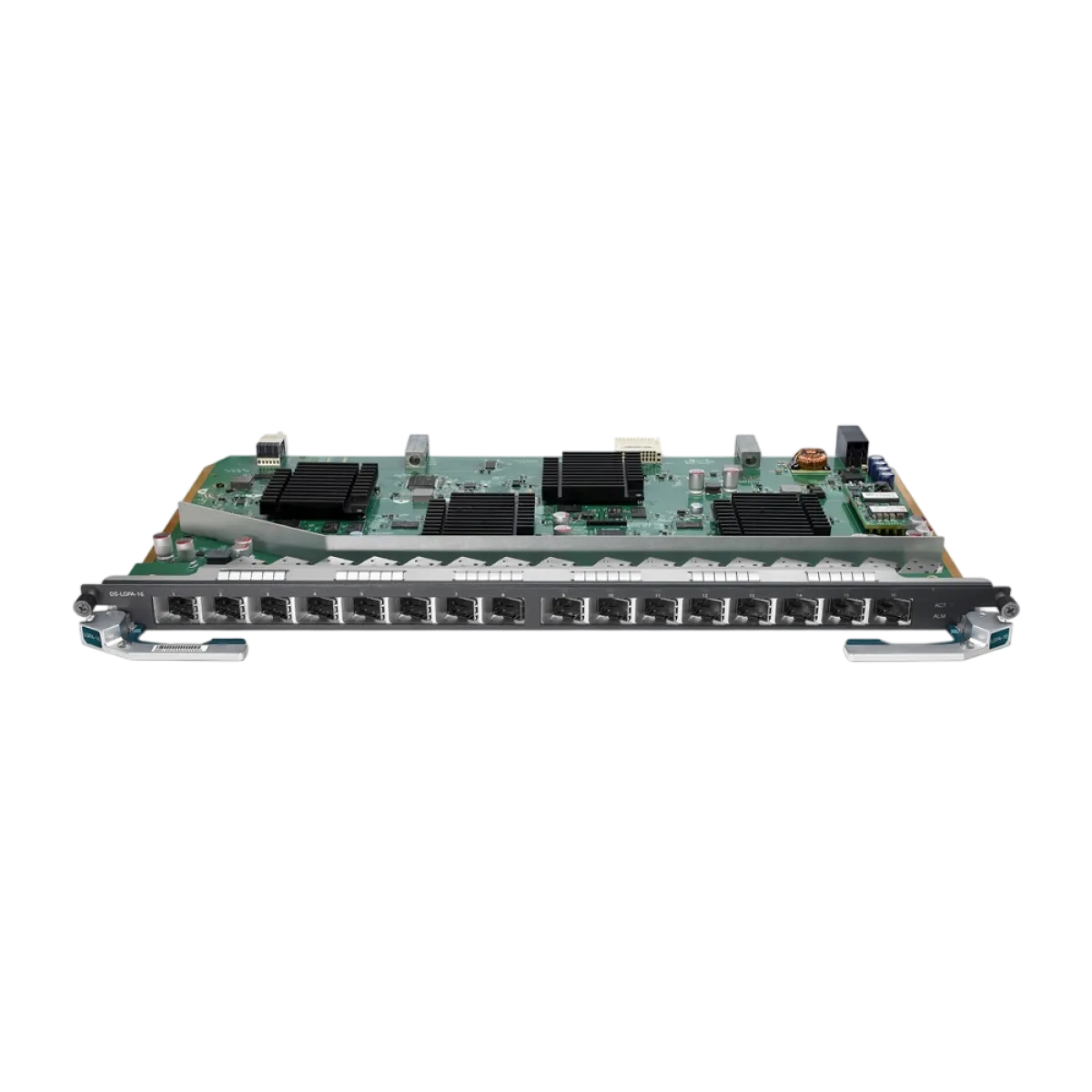

TP-Link DS-LGPA-16 / 16-портовая сервисная плата GPON для модульных OLT DeltaStream

TP-Link DS-LGPA-16 — профессиональная сервисная плата с 16 портами GPON серии DeltaStream, предназначенная для расширения оптической сети доступа в совместимых модульных шасси OLT производства TP-Link. Оборудование разработано для интернет-провайдеров, операторов связи, системных интеграторов и организаций, строящих сети FTTH и FTTx с использованием технологии Gigabit Passive Optical Network. Шестнадцать GPON-портов позволяют организовать подключение абонентских терминалов ONU и ONT через пассивные оптические делители. Каждый порт обеспечивает номинальную скорость до 2,488 Гбит/с в направлении Downstream от OLT к абонентам и до 1,244 Гбит/с в направлении Upstream от абонентов к OLT. Поддерживается коэффициент оптического деления до 1:128 на каждый порт. Теоретически это позволяет предусмотреть до 2048 абонентских оптических окончаний на одной плате, однако фактическое количество подключений зависит от оптического бюджета, характеристик линии, распределения нагрузки и архитектуры сети. Максимальная заявленная длина GPON-линии составляет до 20 километров. Для передачи от OLT используется длина волны 1490 нм, для приёма — 1310 нм. Высокая плотность портов позволяет расширять количество обслуживаемых оптических линий без установки отдельного самостоятельного OLT для каждой группы абонентов. TP-Link официально подтверждает совместимость DS-LGPA-16 с модульным шасси DS-P8000-X2, которое поддерживает установку двух сервисных плат и создание конфигурации до 32 GPON-портов.

Сервисная плата TP-Link DS-LGPA-16 для GPON OLT обеспечивает заявленную производителем производительность обработки трафика до 40 Гбит/с и поддерживает сетевые функции второго уровня L2 и расширенные возможности L3 в составе совместимой платформы DeltaStream. Для операторских сетей предусмотрены списки контроля доступа ACL, аутентификация IEEE 802.1X, DHCP Server, DHCP Relay, статическая маршрутизация, управление многоадресным трафиком IGMP Snooping и MLD Snooping. Механизмы QoS IEEE 802.1p и DSCP позволяют управлять приоритетами различных категорий сетевого трафика. Функции Voice VLAN и Auto VoIP полезны при организации голосовых сервисов, а поддержка идентификации и ограничения скорости трафика позволяет гибче распределять доступные ресурсы сети. Для управления совместимыми оптическими абонентскими терминалами предусмотрен стандарт OMCI. Функции автоматической аутентификации ONU и обнаружения с изоляцией Rogue ONU помогают контролировать подключение абонентского оборудования и снижать риск нарушений в работе пассивной оптической сети. Управление платой осуществляется средствами установленного OLT-шасси через DeltaStream PON Management System (DPMS), SNMP, интерфейс командной строки CLI и Web UI. Система управления позволяет выполнять централизованную конфигурацию оборудования, мониторинг сети, массовое обновление программного обеспечения и обслуживание нескольких площадок. DS-LGPA-16 поддерживает горячую замену Hot Swap при соблюдении установленного производителем порядка работы с OLT. Электропитание поступает через модуль DS-PSUA в составе совместимого шасси; заявлен диапазон постоянного напряжения от −38,4 до −57,6 В. Максимальное энергопотребление платы составляет 56,2 Вт, а размеры — 390,8 × 257,5 × 22,5 мм.

Купить TP-Link DS-LGPA-16 в интернет-магазине Onecom — практичное решение для масштабирования операторских GPON-сетей в Ташкенте и других регионах Узбекистана. Сервисная плата подходит для построения и расширения оптической инфраструктуры жилых комплексов, многоквартирных домов, бизнес-центров, корпоративных объектов и распределённых сетей интернет-провайдеров. Шестнадцать GPON-портов, поддержка деления до 1:128 и расстояния до 20 км позволяют проектировать сети с большим количеством абонентских подключений при корректном расчёте оптического бюджета. Производительность до 40 Гбит/с, централизованное управление DPMS, OMCI, контроль ONU, QoS и поддержка multicast делают плату подходящей для инфраструктуры интернет-доступа, IPTV и голосовых услуг при наличии совместимых сервисов и оборудования. Важно учитывать, что TP-Link DS-LGPA-16 является отдельным встраиваемым модулем и не может работать без соответствующего OLT-шасси, управляющих плат, источников питания и правильно организованной оптической сети. Перед приобретением необходимо проверить модель шасси, аппаратную ревизию, версию прошивки, требования по энергопотреблению, совместимость ONU/ONT и параметры оптических линий. Для DS-P8000-X2 совместимость подтверждена производителем; для других шасси её следует уточнять дополнительно. В стандартном описании комплекта производитель указывает одну сервисную плату DS-LGPA-16, без отдельного OLT-шасси и блоков питания. Актуальную цену TP-Link DS-LGPA-16, наличие и условия покупки можно уточнить в интернет-магазине Onecom. Гарантия магазина ONECOM — 12 месяцев. Доставка по Ташкенту и регионам Узбекистана осуществляется согласно условиям магазина.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Бренд: TP-Link

Серия: DeltaStream

Модель: DS-LGPA-16

Полное наименование: DeltaStream Chassis Optical Line Terminal 16 GPON Service Board

Тип устройства: Сервисная плата GPON для модульного OLT

Назначение: Расширение количества GPON-портов совместимого OLT-шасси

Категория: Профессиональное телекоммуникационное оборудование

Область применения: Операторские сети FTTH, FTTx и GPON

Аппаратная версия продаваемой платы: Не подтверждена

Технология оптической сети: GPON

Основной стандарт GPON: ITU-T G.984

Количество GPON-портов: 16

Номинальная скорость GPON Downstream на порт: 2,488 Гбит/с

Номинальная скорость GPON Upstream на порт: 1,244 Гбит/с

Направление Downstream: От OLT к ONU/ONT

Направление Upstream: От ONU/ONT к OLT

Максимальный коэффициент деления GPON-порта: 1:128

Теоретическое количество ONU/ONT на одной плате при делении 1:128: До 2048

Фактическое количество ONU/ONT: Зависит от оптического бюджета и проектирования сети

Максимальная дальность оптической линии: До 20 км

Длина волны передачи Tx: 1490 нм

Длина волны приёма Rx: 1310 нм

Тип оптической инфраструктуры: Пассивная одномодовая оптическая сеть GPON

Тип физических оптических разъёмов: Не уточнён в проверенной спецификации

Класс оптического передатчика: Не подтверждён для конкретной поставки

Оптический бюджет: Требует уточнения для конкретной конфигурации

Поддержка XGS-PON непосредственно на плате: Не заявлена

Поддержка 10G-EPON непосредственно на плате: Не заявлена

Производительность обработки трафика: 40 Гбит/с

Поддержка сетевых функций L2: Да

Поддержка расширенных функций L3: Да

Списки контроля доступа ACL: Поддерживаются

Аутентификация IEEE 802.1X: Поддерживается

DHCP Server: Поддерживается

DHCP Relay: Поддерживается

Статическая маршрутизация: Поддерживается

Классификация сетевого трафика: Поддерживается

Ограничение скорости трафика: Поддерживается

QoS IEEE 802.1p: Поддерживается

QoS DSCP: Поддерживается

Voice VLAN: Поддерживается

Auto VoIP: Поддерживается

IGMP Snooping: Поддерживается

MLD Snooping: Поддерживается

Многоадресный трафик Multicast: Поддерживается

Управление ONU через OMCI: Поддерживается

Стандартное управление OMCI: Поддерживается

Автоматическая аутентификация ONU: Поддерживается

Обнаружение Rogue ONU: Поддерживается

Изоляция Rogue ONU: Поддерживается

Платформа централизованного управления: DeltaStream PON Management System

Сокращение платформы управления: DPMS

Поддержка SNMP: Да

Поддержка CLI: Да

Поддержка Web UI: Да

Централизованное управление несколькими OLT: Поддерживается

Пакетная настройка OLT: Поддерживается

Пакетное обновление OLT: Поддерживается

Пакетная перезагрузка OLT: Поддерживается

Управление несколькими площадками: Поддерживается

Интеллектуальный мониторинг сети: Поддерживается

Мониторинг состояния сети в реальном времени: Поддерживается

Управление параметрами GPON-портов: Поддерживается

Индикатор активности ACT: Есть

Цвет индикатора ACT: Зелёный

ACT горит постоянно: Плата работает нормально

ACT мигает медленно с переходом к быстрому миганию: Выполняется сброс настроек

ACT быстро мигает: Выполняется обновление программного обеспечения

ACT выключен: Плата обесточена или питание неисправно

Индикатор аварии ALM: Есть

Цвет индикатора ALM: Красный

ALM горит постоянно: Обнаружена авария

ALM выключен: Авария не обнаружена

Индикаторы PON-портов: Предусмотрены

Цвет индикаторов PON: Зелёный

PON горит постоянно: Зарегистрирована ONU и соединение работает нормально

PON мигает: Выполняется передача или приём данных

PON выключен: Нет зарегистрированной ONU

Тип конструкции: Встраиваемая сервисная плата

Форм-фактор: Модуль для совместимого OLT-шасси

Самостоятельная работа без OLT-шасси: Не предусмотрена

Совместимость с TP-Link DS-P8000-X2: Подтверждена производителем

Максимальное количество плат DS-LGPA-16 в DS-P8000-X2: 2

Максимальное количество GPON-портов в DS-P8000-X2 с двумя такими платами: 32

Совместимость с TP-Link DS-P8000-X7: Требует отдельного подтверждения

Совместимость с другими модульными OLT: По официальному списку совместимости TP-Link

Горячая замена Hot Swap: Поддерживается

Условия горячей замены: Согласно руководству OLT-шасси

Источник питания: Через модуль DS-PSUA совместимого шасси

Диапазон питающего постоянного напряжения: От −38,4 до −57,6 В DC

Максимальная потребляемая мощность: 56,2 Вт

Встроенный блок питания от сети 220 В: Нет

Самостоятельный кабель электропитания платы: Не предусмотрен

Наличие Wi-Fi: Нет

Наличие встроенного пользовательского маршрутизатора: Нет

Размеры платы (Ш × Г × В): 390,8 × 257,5 × 22,5 мм

Вес платы: Не указан производителем

Рабочая температура: От 0 до +50 °C

Температура хранения: От −40 до +70 °C

Влажность при эксплуатации: От 10 до 90 % без конденсации

Влажность при хранении: От 5 до 90 % без конденсации

Сертификация: CE, FCC

Официальная комплектация: Сервисная плата GPON TP-Link DS-LGPA-16

OLT-шасси в комплекте: Нет

Модуль питания DS-PSUA в комплекте: Не заявлен

Дополнительные монтажные принадлежности: Не указаны

Гарантийный срок: 12 месяцев
