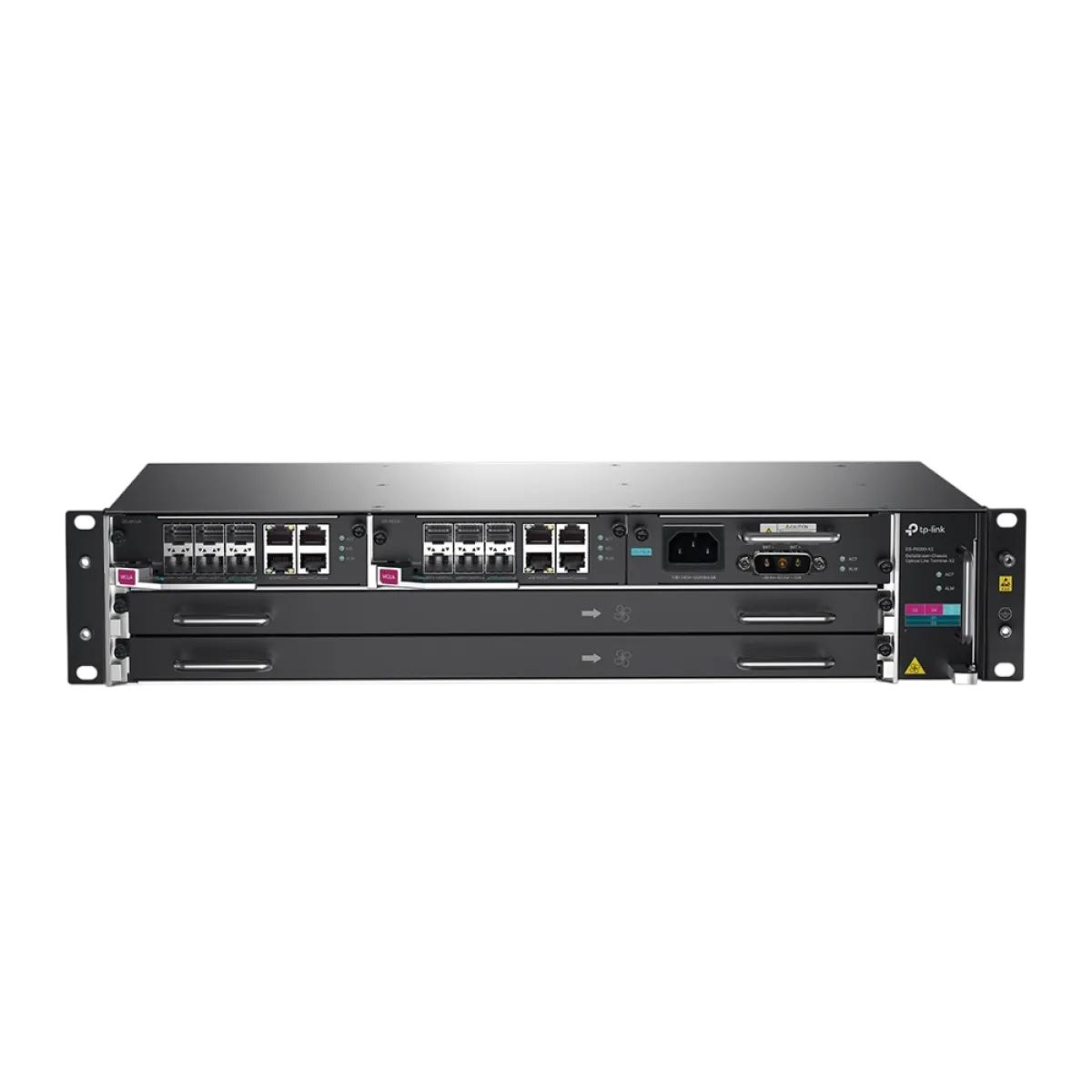

TP-Link DS-PSUA / Сменный модуль резервного питания AC/DC для OLT DeltaStream DS-P8000-X2

TP-Link DS-PSUA — специализированный сменный модуль электропитания AC/DC серии DeltaStream, предназначенный для установки в модульный оптический линейный терминал TP-Link DS-P8000-X2. Устройство обеспечивает питание аппаратных компонентов OLT и поддерживает резервирование электроснабжения при подключении двух соответствующих источников: сети переменного тока AC и системы постоянного тока DC. Модуль разработан для профессионального телекоммуникационного оборудования, используемого интернет-провайдерами, операторами связи и организациями, эксплуатирующими пассивные оптические сети GPON и XGS-PON. В отличие от универсальных внешних адаптеров, DS-PSUA является специализированным компонентом платформы DeltaStream и устанавливается непосредственно в предусмотренный слот электропитания шасси DS-P8000-X2. Он не представляет собой самостоятельный оптический терминал, не содержит абонентских PON-портов и не выполняет функции сетевого коммутатора или управляющего контроллера. Его основное назначение — обеспечение электропитания работающей OLT-платформы с установленными управляющими модулями DS-MCUA, сервисными платами GPON или XGS-PON/GPON и системой охлаждения. При подборе модуля необходимо учитывать общую потребляемую мощность конкретной конфигурации, поскольку количество и тип установленных плат напрямую влияют на требования к системе питания.

Модуль TP-Link DS-PSUA с резервированием AC/DC рассчитан на подключение к стандартной сети переменного тока напряжением 100–240 В с частотой 50/60 Гц, а также к совместимому источнику постоянного тока с напряжением в диапазоне от −38,4 до −57,6 В. Официальное руководство по установке DS-P8000-X2 описывает схему с приоритетом AC: при исправном основном источнике оборудование получает питание от сети переменного тока, а резервный источник DC находится в ожидании. Если основное питание перестаёт работать, система переключается на резервный источник постоянного тока. Такая конфигурация повышает устойчивость операторского узла к отключению основного электроснабжения, если резервная батарея или DC-система правильно подобрана и имеет необходимую ёмкость. Наличие двух входных источников не означает, что DS-PSUA состоит из двух самостоятельных съёмных блоков питания: функции AC и DC реализуются в составе соответствующего модуля питания платформы. Для эксплуатации необходимо использовать заземление, кабели питания и электрические соединения в соответствии с руководством TP-Link. Производитель отдельно предупреждает, что извлечение или установка модуля электропитания при включённом питании запрещены. Поэтому DS-PSUA нельзя считать модулем, допускающим безопасную горячую замену без обесточивания: перед его заменой необходимо отключить все подведённые источники и соблюдать инструкции по электрической безопасности.

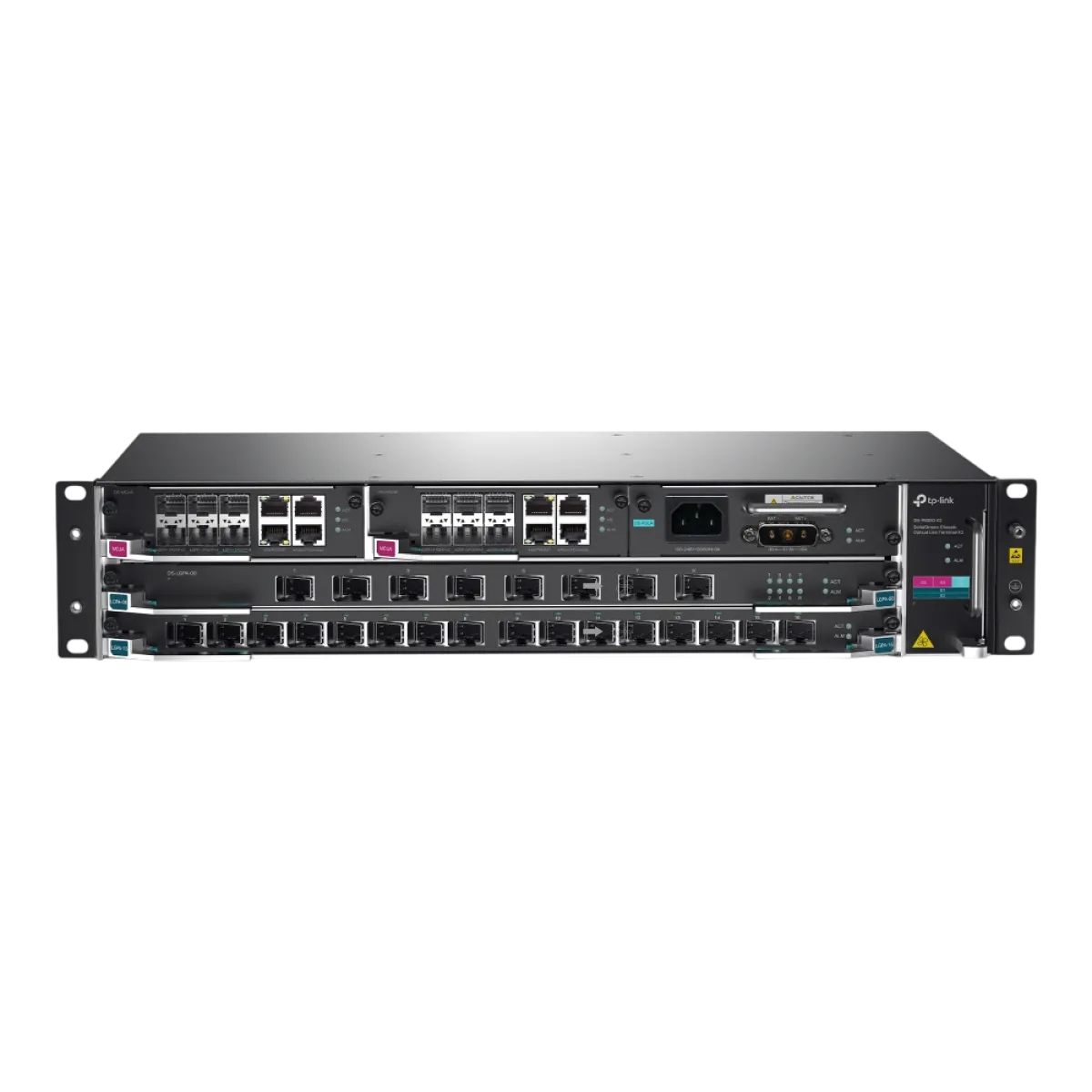

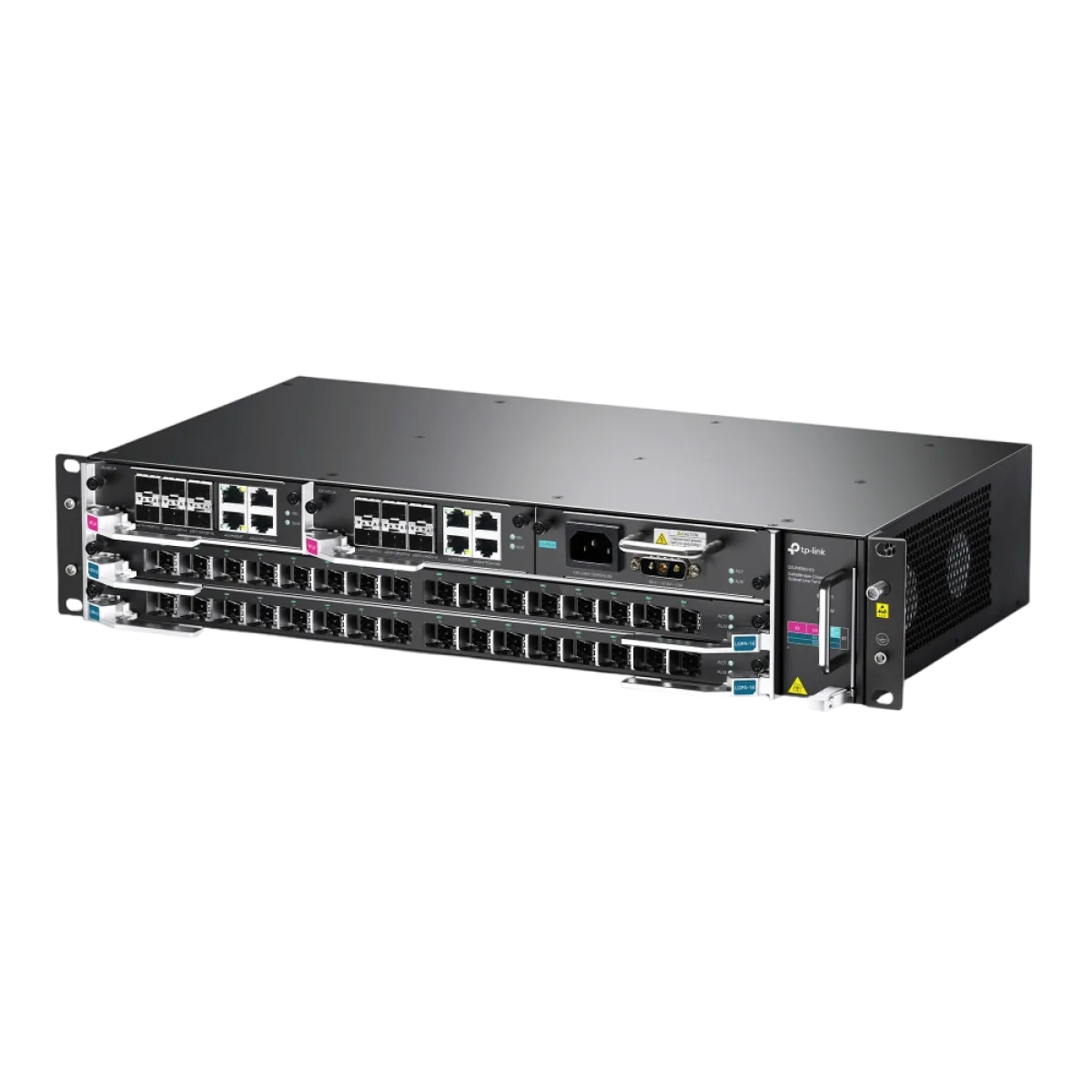

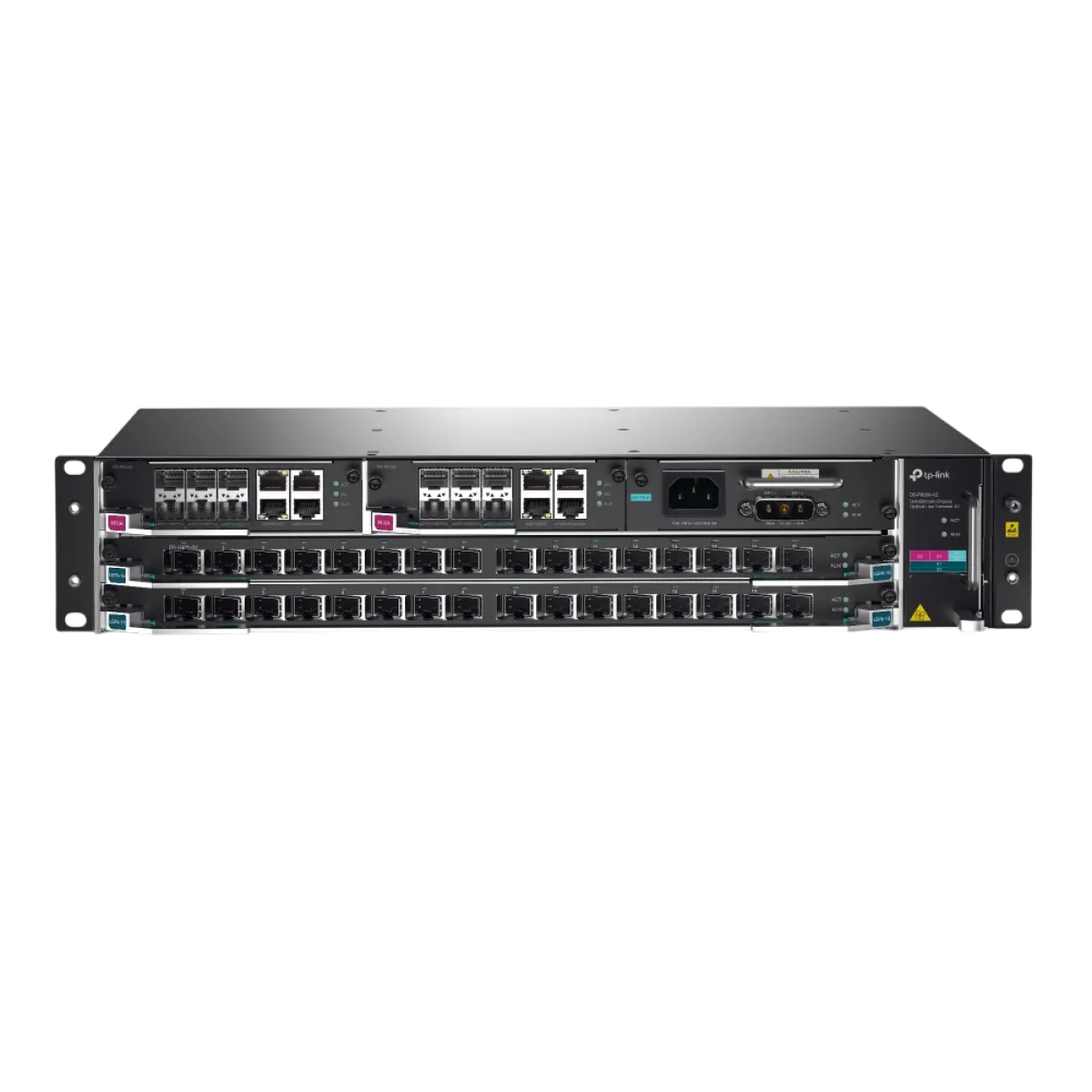

TP-Link DS-PSUA для DS-P8000-X2 подходит для комплектации нового оптического узла доступа, замены неисправного штатного модуля и обслуживания действующей операторской инфраструктуры. Шасси DS-P8000-X2 поддерживает установку двух сервисных плат, позволяющих формировать конфигурации до 32 GPON либо до 32 комбинированных XGS-PON/GPON портов в зависимости от выбранных модулей. DS-PSUA обеспечивает электропитание такой платформы, но не увеличивает количество PON-портов и не влияет непосредственно на скорость магистральных uplink-интерфейсов. Для примера, TP-Link указывает максимальное потребление 262 Вт у конфигурации с двумя DS-MCUA, двумя DS-LGPA-16, DS-PSUA и DS-FANA. Для конфигурации с двумя DS-LSGA-16 в актуальной документации приводится до 423 Вт. Эти значения относятся к полностью оснащённым системам и не являются паспортной выходной мощностью отдельного DS-PSUA. Номинальная выходная мощность самого сменного модуля в найденных документах не подтверждена, поэтому указывать произвольные значения в характеристиках товара не следует. Аналогично габариты, масса и отдельные электрические показатели DS-PSUA должны уточняться по документации конкретной аппаратной версии.

Купить TP-Link DS-PSUA в интернет-магазине Onecom можно для обслуживания профессиональных сетей доступа GPON/XGS-PON в Ташкенте и других регионах Узбекистана. Модуль предназначен для интернет-провайдеров, системных интеграторов, технических специалистов и организаций, использующих шасси TP-Link DeltaStream DS-P8000-X2. Перед покупкой рекомендуется проверить точный артикул, аппаратную ревизию, состояние существующей системы электропитания, наличие AC и DC источников, совместимость кабелей и требования по общей нагрузке OLT. Не следует автоматически считать DS-PSUA совместимым с другими OLT, включая DS-P8000-X7, без отдельного подтверждения производителя. Также необходимо уточнить, продаётся ли модуль с силовыми кабелями или только как сменный компонент. Актуальную цену, наличие и условия поставки TP-Link DS-PSUA можно уточнить в интернет-магазине Onecom. Гарантия магазина ONECOM — 12 месяцев. Доставка по Ташкенту и регионам Узбекистана осуществляется согласно условиям магазина.


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Бренд: TP-Link

Серия: DeltaStream

Модель: DS-PSUA

Тип устройства: Сменный модуль электропитания

Категория: Модули питания телекоммуникационного оборудования

Тип питаемой платформы: Модульный оптический линейный терминал OLT

Основное назначение: Питание компонентов шасси DS-P8000-X2

Совместимая модель шасси: TP-Link DS-P8000-X2

Совместимость с DS-P8000-X7: Не подтверждена

Поддерживаемая архитектура электропитания: AC + DC

Количество типов входного питания: 2

Основной входной источник: AC

Резервный входной источник: DC

Приоритет электропитания: AC

Автоматическое переключение на резервный DC: Предусмотрено платформой DS-P8000-X2

Условие резервирования: Подключение исправного AC и соответствующего DC источника

Тип основного входа: Переменный ток

Номинальный диапазон AC по спецификации: 100–240 В

Номинальная частота AC: 50/60 Гц

Расширенный диапазон AC, указанный в обзорном описании платформы: 90–264 В, 47–63 Гц

Рекомендуемые параметры подключения AC: По маркировке модуля и инструкции

Тип резервного входа: Постоянный ток

Диапазон входного DC: От −38,4 до −57,6 В

Номинальная телекоммуникационная DC-система: −48 В

Требование к DC-источнику: Соответствующее питание от батареи или предусмотренной системы постоянного тока согласно руководству

Автоматический приоритет AC при исправном основном источнике: Да

Использование DC при отказе AC: Да

Независимая работа без OLT-шасси: Не предусмотрена

Способ установки: В предназначенный слот питания DS-P8000-X2

Слоты питания шасси согласно Datasheet: Позиции 5/6 в схеме платформы

Количество самостоятельных блоков внутри одного DS-PSUA: Не следует приравнивать к двум отдельным заменяемым PSU

Горячая замена DS-PSUA при включённом электропитании: Запрещена руководством производителя

Замена модуля: После безопасного отключения всех входных источников

Подключение защитного заземления: Обязательно согласно инструкции OLT

Предусмотренные защитные меры: Соблюдение схемы подключения и электрической безопасности производителя

Параметры выходного напряжения отдельного DS-PSUA: Не подтверждены

Номинальная выходная мощность DS-PSUA: Не подтверждена

Максимальная выходная мощность DS-PSUA: Не подтверждена отдельно

Собственное энергопотребление модуля: Не подтверждено

Максимальное потребление конфигурации с 2 DS-MCUA и 2 DS-LGPA-16: 262 Вт для всей OLT-системы

Максимальное потребление конфигурации с 2 DS-MCUA и 2 DS-LSGA-16: 423 Вт для всей OLT-системы

Связь приведённых значений 262/423 Вт с мощностью DS-PSUA: Это потребление всей платформы, а не выходная мощность отдельного модуля

Питание модулей управления DS-MCUA через шасси: Да

Питание сервисных плат GPON через шасси: Да

Питание сервисных плат XGS-PON/GPON через шасси: Да

Питание системы охлаждения через шасси: Да

Количество собственных GPON-портов: 0

Количество собственных XGS-PON-портов: 0

Количество собственных Ethernet-портов: 0

Наличие uplink-интерфейсов: Нет

Поддержка PoE: Не предназначен для подачи PoE на сетевые устройства

Функции управления OLT: Выполняются контроллерами платформы, а не DS-PSUA

Отдельный интерфейс SNMP: Не заявлен

Отдельный интерфейс CLI: Не заявлен

Отдельный интерфейс Web UI: Не заявлен

Индикация работы: В руководстве платформы упоминаются ACT и ALM для DS-PSUA

Нормальное поведение индикаторов при запуске: ACT включён, ALM кратковременно загорается и гаснет

Постоянные состояния аварийной индикации: Требуют проверки по руководству аппаратной версии

Габариты отдельного модуля: Не подтверждены

Масса отдельного модуля: Не подтверждена

Рабочая температура отдельного модуля: Не подтверждена

Рабочая температура совместимого шасси DS-P8000-X2: От 0 до +50 °C

Температура хранения совместимого шасси: От −40 до +70 °C

Влажность эксплуатации совместимого шасси: 10–90 % без конденсации

Сертификация отдельного DS-PSUA: Требует подтверждения

Аппаратная ревизия продаваемого модуля: Уточняется по поставке

Количество модулей в товарной позиции: 1 шт.

Наличие AC-кабеля в комплекте отдельного модуля: Требует подтверждения

Наличие DC-кабеля в комплекте отдельного модуля: Требует подтверждения

OLT-шасси в комплекте: Не входит

Контроллеры DS-MCUA в комплекте: Не входят

Сервисные платы в комплекте: Не входят

Оптические трансиверы в комплекте: Не входят

Гарантийный срок магазина ONECOM: 12 месяцев
