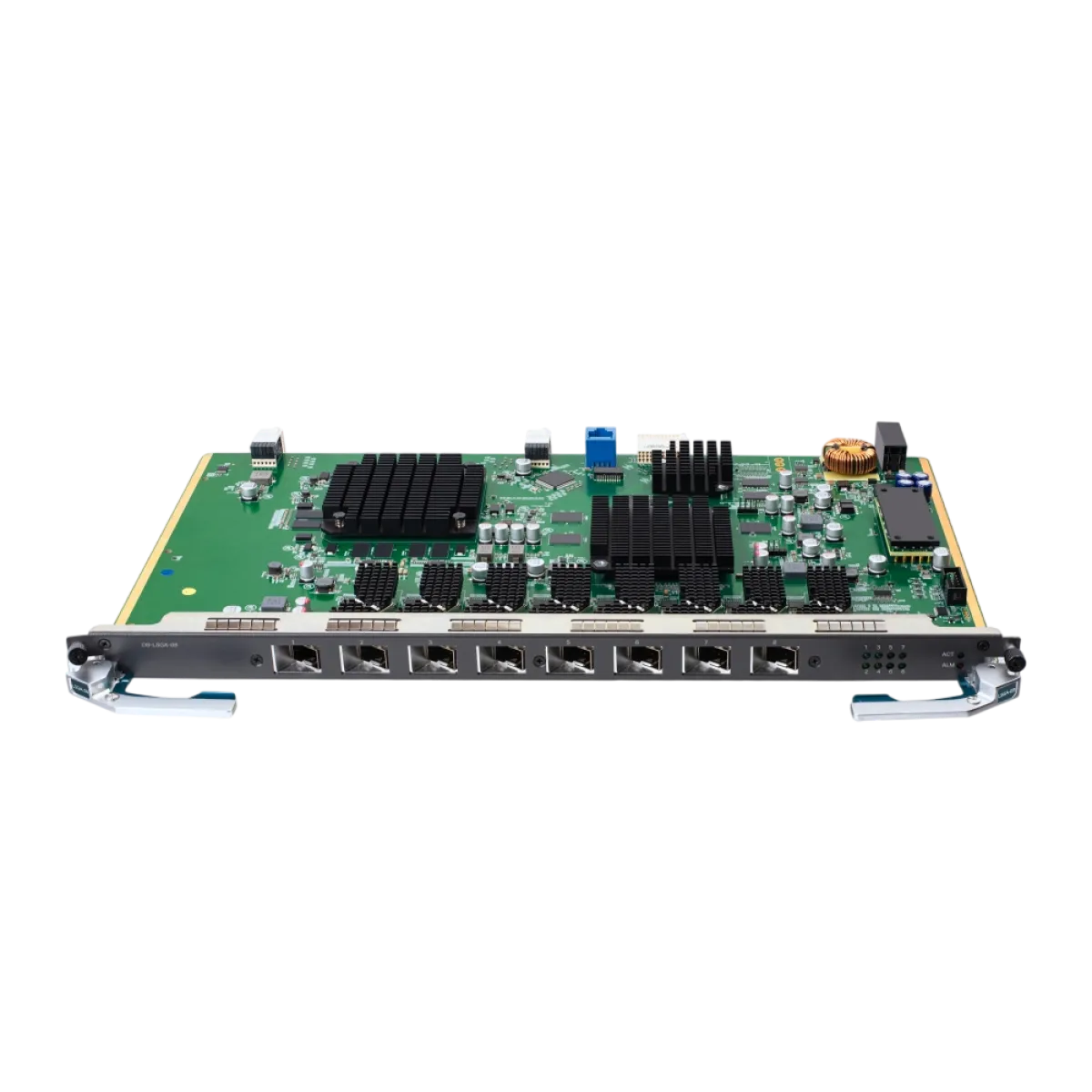

TP-Link DS-LSGA-08 / 8-портовая комбинированная сервисная плата XGS-PON/GPON для OLT DeltaStream

TP-Link DS-LSGA-08 — профессиональная 8-портовая комбинированная сервисная плата XGS-PON/GPON серии DeltaStream, предназначенная для расширения оптической инфраструктуры интернет-провайдеров и операторов связи. Модуль устанавливается в совместимые шасси TP-Link OLT и позволяет предоставлять услуги доступа на базе технологий GPON и XGS-PON. В отличие от обычной GPON-платы, DS-LSGA-08 использует восемь комбинированных PON-интерфейсов, предназначенных для работы с обеими технологиями оптического доступа. Это особенно удобно при модернизации действующих сетей FTTH и FTTx, когда оператор планирует постепенно переходить от гигабитных подключений к симметричным услугам класса 10 Гбит/с, сохраняя поддержку совместимой GPON-инфраструктуры. Для XGS-PON предусмотрена номинальная скорость до 9,953 Гбит/с как в направлении Downstream, так и в направлении Upstream на порт. Для GPON производитель указывает до 2,5 Гбит/с в сторону абонентов и до 1,25 Гбит/с в обратном направлении. Поддержка коэффициента деления до 1:256 для XGS-PON и до 1:128 для GPON позволяет гибко проектировать пассивные оптические сети с большим количеством абонентских терминалов ONU и ONT. Согласно спецификации производителя, комбинированный порт предусматривает поддержку до 128 GPON ONU и до 256 XGS-PON ONU с учётом поддерживаемой конфигурации. Максимальная заявленная дальность оптического соединения составляет до 20 километров, но реальная дальность и количество абонентов зависят от оптического бюджета, качества волокна, делителей, соединений и параметров используемых трансиверов. Плата поддерживает работу в существующей операторской инфраструктуре с последующим переходом на более скоростные услуги без необходимости полностью заменять всю архитектуру OLT.

Сервисная плата TP-Link DS-LSGA-08 для XGS-PON и GPON OLT предназначена для профессиональных сетей доступа, где необходимы высокая плотность абонентских интерфейсов, централизованное управление и гибкая настройка сетевых сервисов. В технологии XGS-PON используются оптические длины волн 1577 нм для передачи от OLT и 1270 нм для приёма, а в GPON — соответственно 1490 и 1310 нм. Разделение длин волн позволяет применять разные технологии в совместимой оптической инфраструктуре при правильном подборе оборудования и расчёте потерь. Плата поддерживает до 3072 T-CONT на порт и до 95 232 сервисных потоков на плату, что предоставляет дополнительные возможности для организации операторских услуг. На базе совместимого шасси DeltaStream доступны функции L2 и расширенные возможности L3: ACL, IEEE 802.1X, DHCP Server, DHCP Relay, статическая маршрутизация, IEEE 802.1p/DSCP QoS, Voice VLAN, Auto VoIP, IGMP Snooping и MLD Snooping. Стандартный протокол OMCI используется для управления совместимыми абонентскими ONU/ONT, а механизмы автоматической аутентификации и обнаружения Rogue ONU помогают контролировать подключение оборудования и выявлять устройства, создающие нарушения в оптическом сегменте. Управление и мониторинг осуществляются посредством DeltaStream PON Management System (DPMS), SNMP, CLI и Web UI в составе поддерживаемой платформы OLT. Администратор может выполнять централизованную настройку, мониторинг параметров PON-портов, обновление программного обеспечения и обслуживание нескольких сетевых площадок. DS-LSGA-08 поддерживает горячую замену Hot Swap при соблюдении установленного производителем порядка обслуживания. Электропитание поступает через модуль DS-PSUA совместимого шасси; спецификация указывает диапазон постоянного напряжения от −38,4 до −72 В. Максимальное энергопотребление платы составляет 30 Вт. Габариты устройства — 390,8 × 256,4 × 22,5 мм.

Купить TP-Link DS-LSGA-08 в интернет-магазине Onecom — практичное решение для расширения и модернизации профессиональных оптических сетей в Ташкенте и других регионах Узбекистана. Комбинированная плата с восемью портами GPON/XGS-PON подходит для интернет-провайдеров, операторов связи, системных интеграторов и организаций, которые развивают инфраструктуру FTTH и FTTx, подключают жилые комплексы, многоквартирные дома, бизнес-центры и корпоративных абонентов. Поддержка симметричной технологии XGS-PON позволяет проектировать тарифные предложения с высокой пропускной способностью, а возможность работы с GPON обеспечивает гибкость при поэтапном обновлении существующих сегментов доступа. DS-LSGA-08 официально указана TP-Link среди сервисных плат для шасси DS-P8000-X2 и DS-P8000-X7. Модуль не является самостоятельным OLT: для работы необходимы совместимое шасси, управляющие платы, система электропитания и подходящие оптические модули. Перед покупкой рекомендуется проверить аппаратную версию, прошивку, наличие свободных слотов, поддержку выбранных трансиверов, оптический бюджет, совместимость ONU/ONT и планируемую нагрузку. Пределы деления 1:128 и 1:256 являются максимальными поддерживаемыми значениями, а не гарантией возможности подключить соответствующее количество абонентов при любых условиях. Официально указанный комплект поставки содержит одну сервисную плату DS-LSGA-08; шасси, блоки питания и оптические трансиверы необходимо учитывать отдельно. Актуальную цену TP-Link DS-LSGA-08, наличие и условия приобретения можно уточнить в интернет-магазине Onecom. Гарантия магазина ONECOM — 12 месяцев. Доставка по Ташкенту и регионам Узбекистана осуществляется согласно условиям магазина.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Бренд: TP-Link

Серия: DeltaStream

Модель: DS-LSGA-08

Полное наименование: DeltaStream Chassis Optical Line Terminal 8-Port XGS-PON & GPON Combo Service Board

Тип устройства: Комбинированная сервисная плата XGS-PON/GPON для OLT

Назначение: Расширение комбинированных PON-интерфейсов модульного OLT

Категория оборудования: Профессиональное телекоммуникационное оборудование

Применение: FTTH, FTTx, GPON и XGS-PON

Аппаратная версия конкретной поставки: Не подтверждена

Тип оптического интерфейса: Combo PON

Количество физических PON-портов: 8

Поддерживаемые технологии на Combo PON: GPON и XGS-PON

Количество отдельных GPON-разъёмов сверх восьми Combo PON: 0

Номинальная скорость XGS-PON Downstream на порт: 9,953 Гбит/с

Номинальная скорость XGS-PON Upstream на порт: 9,953 Гбит/с

Номинальная скорость GPON Downstream на порт: До 2,5 Гбит/с

Номинальная скорость GPON Upstream на порт: До 1,25 Гбит/с

Симметричная передача XGS-PON: Поддерживается

Максимальный коэффициент деления XGS-PON: 1:256 на порт

Максимальный коэффициент деления GPON: 1:128 на порт

Максимальное количество GPON ONU на Combo PON-порт: 128

Максимальное количество XGS-PON ONU на Combo PON-порт: 256

Максимальное количество T-CONT на порт: 3072

Максимальное число сервисных потоков на плату: 95 232

Фактическое количество подключаемых ONU: Зависит от конфигурации, оптического бюджета и ресурсов платформы

Максимальная заявленная дальность линии: До 20 км

Длина волны XGS-PON Tx: 1577 нм

Длина волны XGS-PON Rx: 1270 нм

Длина волны GPON Tx: 1490 нм

Длина волны GPON Rx: 1310 нм

Тип волоконной инфраструктуры: Одномодовая пассивная оптическая сеть

Тип совместимых трансиверов: По списку совместимости TP-Link

Оптический разъём и класс трансивера: Зависят от используемого оптического модуля

Оптический бюджет: Требует расчёта для выбранного модуля и топологии

Функции L2: Поддерживаются на совместимой платформе

Расширенные функции L3: Поддерживаются на совместимой платформе

Списки контроля доступа ACL: Поддерживаются

Аутентификация IEEE 802.1X: Поддерживается

DHCP Server: Поддерживается

DHCP Relay: Поддерживается

Статическая маршрутизация: Поддерживается

Классификация сетевого трафика: Поддерживается

Ограничение скорости трафика: Поддерживается

QoS IEEE 802.1p: Поддерживается

QoS DSCP: Поддерживается

Voice VLAN: Поддерживается

Auto VoIP: Поддерживается

IGMP Snooping: Поддерживается

MLD Snooping: Поддерживается

Многоадресная передача Multicast: Поддерживается

Управление ONU посредством OMCI: Поддерживается

Стандартный OMCI: Поддерживается

Автоматическая аутентификация ONU: Поддерживается

Обнаружение Rogue ONU: Поддерживается

Изоляция Rogue ONU: Поддерживается

Централизованная система управления: DeltaStream PON Management System

Сокращение системы управления: DPMS

Управление через SNMP: Поддерживается

Управление через CLI: Поддерживается

Управление через Web UI: Поддерживается

Пакетное конфигурирование OLT: Поддерживается

Пакетное обновление OLT: Поддерживается

Пакетная перезагрузка OLT: Поддерживается

Управление несколькими площадками: Поддерживается

Мониторинг сети в реальном времени: Поддерживается

Мониторинг параметров Combo PON: Поддерживается

Мониторинг состояния ONU: Поддерживается в совместимой платформе

Форм-фактор: Встраиваемая сервисная плата OLT

Совместимость с TP-Link DS-P8000-X2: Подтверждена производителем

Совместимость с TP-Link DS-P8000-X7: Подтверждена в перечне сервисных плат производителя

Совместимость с другими шасси: По официальному списку TP-Link

Работа без OLT-шасси: Не предусмотрена

Горячая замена Hot Swap: Поддерживается

Условия замены: Согласно инструкции совместимого OLT

Источник электропитания: Через модуль DS-PSUA

Диапазон напряжения питания: От −38,4 до −72 В DC

Максимальная потребляемая мощность: 30 Вт

Встроенный блок питания 220 В: Нет

Отдельный сетевой кабель питания: Не предусмотрен

Встроенный Wi-Fi: Нет

Встроенный бытовой маршрутизатор: Нет

Размеры платы (Ш × Г × В): 390,8 × 256,4 × 22,5 мм

Масса платы: Нет подтверждённых данных

Рабочая температура: От 0 до +50 °C

Температура хранения: От −40 до +70 °C

Влажность при эксплуатации: От 10 до 90 % без конденсации

Влажность при хранении: От 5 до 90 % без конденсации

Сертификация: CE, FCC

Комплектация по спецификации производителя: Сервисная плата TP-Link DS-LSGA-08

OLT-шасси в комплекте: Не входит

Модуль питания DS-PSUA в комплекте: Не заявлен

Оптические трансиверы в комплекте: Не заявлены

Дополнительные аксессуары: Требуют проверки конкретной поставки

Гарантийный срок: 12 месяцев
