TP-Link DS-P7501-08 / 8-портовый комбинированный XGS-PON/GPON OLT с 2×100G QSFP28 и 2×25G SFP28 Uplink

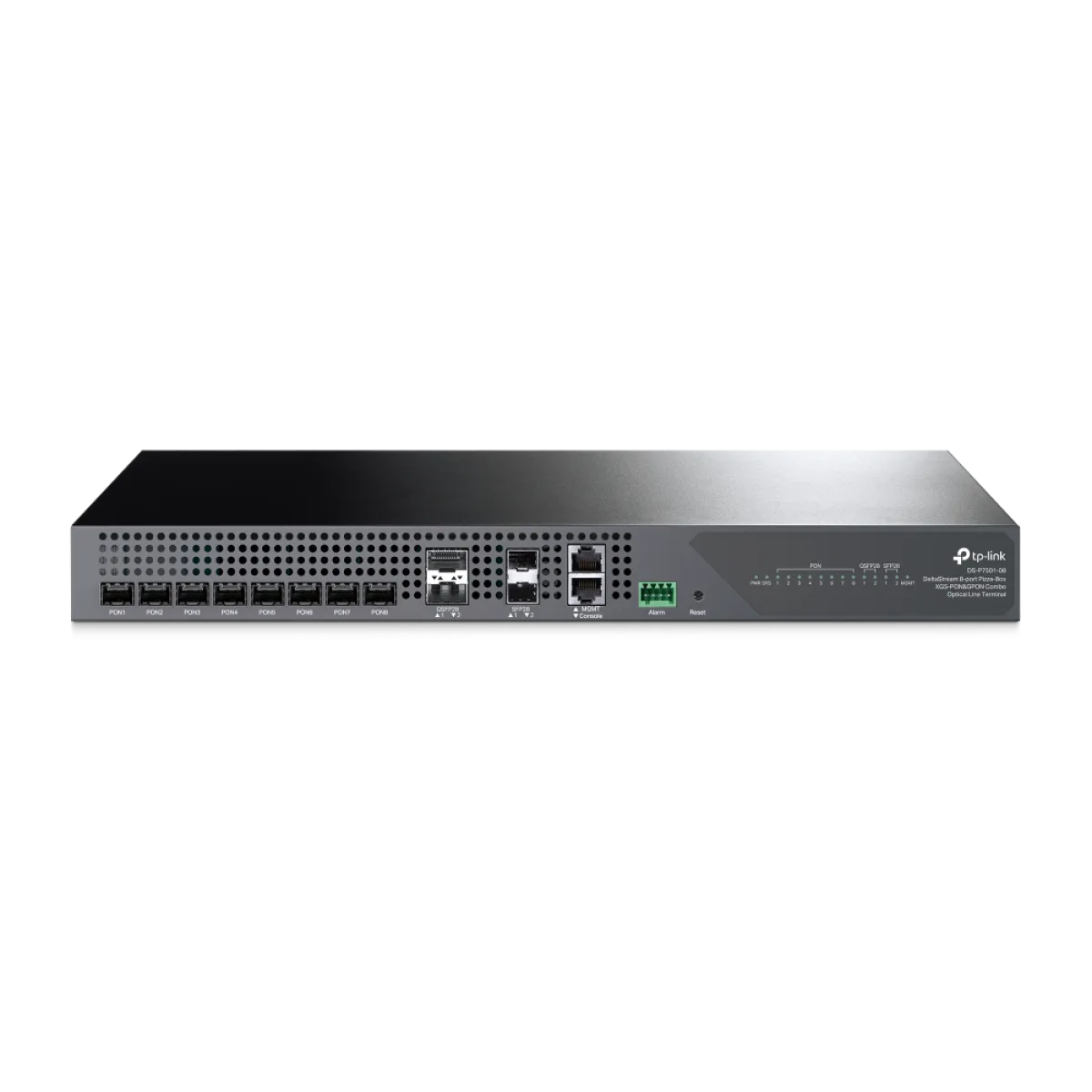

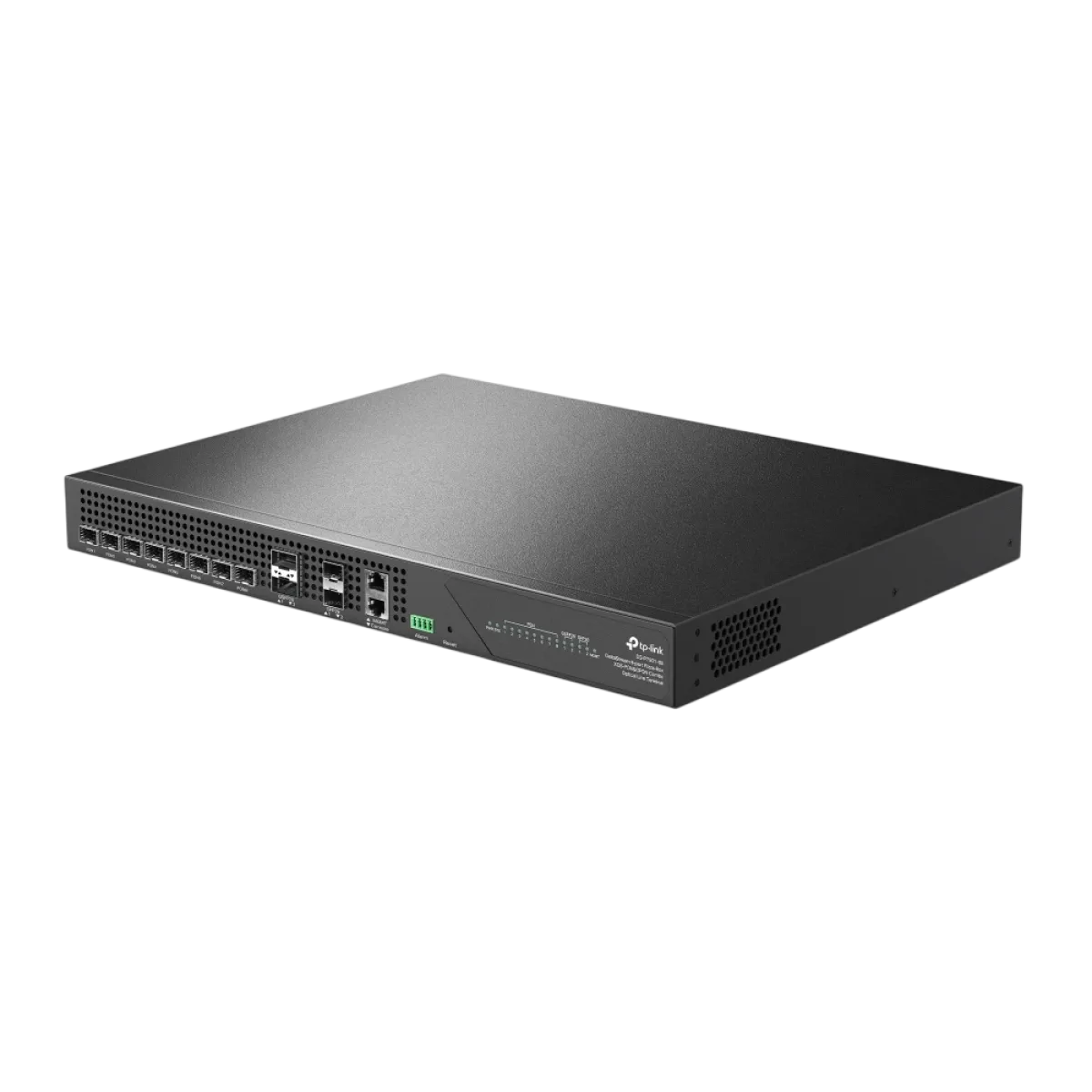

TP-Link DS-P7501-08 — профессиональный восьмипортовый комбинированный оптический линейный терминал серии DeltaStream, разработанный для построения и модернизации высокоскоростных сетей доступа FTTH и FTTx. Устройство выполнено в формате Pizza-Box OLT высотой 1U и представляет собой самостоятельную операторскую платформу без необходимости установки дополнительного модульного шасси. Основное назначение DS-P7501-08 — предоставление абонентских услуг на базе двух технологий пассивного оптического доступа: GPON и XGS-PON. На устройстве предусмотрены восемь физических комбинированных PON-портов SFP+, которые позволяют работать с совместимыми абонентскими терминалами обеих технологий при правильном выборе оптических модулей и сетевой конфигурации. Это особенно полезно интернет-провайдерам, которые эксплуатируют действующую GPON-сеть и планируют переход к симметричным высокоскоростным услугам XGS-PON. Для XGS-PON каждый порт обеспечивает номинальную скорость до 9,953 Гбит/с как в направлении Downstream, так и в направлении Upstream. В режиме GPON скорость составляет до 2,5 Гбит/с Downstream и до 1,25 Гбит/с Upstream. Поддерживаются коэффициенты оптического деления до 1:256 для XGS-PON и до 1:128 для GPON. По максимальному коэффициенту деления восьми портов расчётная ёмкость составляет до 2048 XGS-PON ONU/ONT или до 1024 GPON ONU/ONT. Фактическое число подключений определяется оптическим бюджетом, качеством волокна, типом трансиверов, количеством делителей, распределением полосы пропускания и требованиями к обслуживанию абонентов. Восемь Combo PON-интерфейсов не означают наличие восьми отдельных GPON и ещё восьми отдельных XGS-PON разъёмов — обе технологии обслуживаются через совместимые комбинированные порты. Максимальная дальность оптического соединения по официальной спецификации составляет до 20 км. В технологии XGS-PON применяются длины волн 1577 нм Downstream и 1270 нм Upstream, а в GPON — 1490 и 1310 нм соответственно. Поддержка обеих технологий делает TP-Link DS-P7501-08 удобным решением для операторских проектов, где необходимо сохранить возможность подключения GPON-абонентов и развивать услуги симметричного доступа класса 10 Гбит/с.

Комбинированный OLT TP-Link DS-P7501-08 с магистральными портами 100G QSFP28 и 25G SFP28 обеспечивает широкие возможности интеграции с высокопроизводительной инфраструктурой интернет-провайдера. На корпусе предусмотрены два интерфейса QSFP28 с номинальной скоростью до 100 Гбит/с каждый и два дополнительных интерфейса SFP28 со скоростью до 25 Гбит/с каждый. Такое сочетание позволяет подключать OLT к совместимым коммутаторам агрегации и магистральным маршрутизаторам, формировать несколько направлений передачи трафика и планировать резервирование при наличии необходимой поддержки со стороны оборудования и сетевой конфигурации. Арифметическая сумма номинальных скоростей четырёх uplink-портов составляет 250 Гбит/с, однако это не гарантированная производительность одного канала или всего OLT. Для администрирования предусмотрены отдельный RJ45 MGMT, консольный интерфейс RJ45 Console и порт аварийной сигнализации Alarm. Управление оборудованием осуществляется посредством DeltaStream PON Management System (DPMS), SNMP, CLI и Web UI. Платформа поддерживает централизованное обслуживание нескольких OLT, мониторинг сети, групповую настройку и обновление программного обеспечения. Стандартный протокол OMCI применяется для управления совместимыми ONU и ONT, а механизмы автоматической аутентификации, обнаружения и изоляции Rogue ONU помогают контролировать состояние абонентских подключений. Для работы операторских сервисов предусмотрены ACL, IEEE 802.1X, ARP Inspection, IP Source Guard, DHCP Server, DHCP Relay, статическая маршрутизация, IEEE 802.1p/DSCP QoS, Voice VLAN, Auto VoIP, IGMP Snooping и MLD Snooping. Эти средства помогают настраивать доступ, сегментацию, приоритет трафика, многоадресную передачу IPTV и другие функции в соответствии с требованиями сети. Конкретные программные возможности могут отличаться в зависимости от версии прошивки. Электропитание организуется через два резервируемых модуля с горячей заменой, которые могут использоваться в конфигурациях AC+AC, DC+DC или AC+DC. Платформа поддерживает входное напряжение переменного тока 100–240 В и постоянного тока −38,4…−72 В. В текущих международных материалах производителя максимальное энергопотребление указано как 125 Вт.

Купить TP-Link DS-P7501-08 в интернет-магазине Onecom — практичное решение для создания современных GPON и XGS-PON сетей в Ташкенте и других регионах Узбекистана. Оборудование предназначено для интернет-провайдеров, операторов связи, системных интеграторов и организаций, которым необходим компактный OLT с восемью комбинированными абонентскими портами и высокоскоростными магистральными интерфейсами 100G/25G. Модель может использоваться на оптических узлах доступа многоквартирных домов, жилых комплексов, бизнес-центров, гостиниц и корпоративных объектов. Важным преимуществом DS-P7501-08 перед DS-P7500-08 является переход от магистральных интерфейсов 40G/10G к двум портам 100G QSFP28 и двум портам 25G SFP28. Это позволяет модернизировать магистральную часть сети без увеличения количества абонентских PON-портов. Корпус размером 440 × 330 × 44 мм рассчитан на размещение в стандартной 19-дюймовой стойке. Заявленная возможность использования резервируемых модулей питания позволяет повысить доступность оборудования, если установлены совместимые источники и соблюдены требования по питанию. Перед приобретением необходимо проверить аппаратную ревизию устройства, совместимость ONU/ONT и оптических Combo PON-модулей, расчёт оптического бюджета, используемые QSFP28/SFP28-трансиверы и требуемые программные функции. Комплектацию источников питания следует подтвердить отдельно: поддержка двух модулей не означает их обязательного наличия в продаваемой упаковке. По официальному Datasheet в поставку входят оптический линейный терминал, кабель питания, консольный кабель, инструкция по установке, монтажные кронштейны, винты и резиновые ножки. Наличие комбинированных PON-трансиверов и магистральных оптических модулей нужно проверять для конкретной партии. Актуальную цену TP-Link DS-P7501-08, наличие и условия покупки можно уточнить в интернет-магазине Onecom. Гарантия магазина ONECOM — 12 месяцев. Доставка по Ташкенту и регионам Узбекистана осуществляется согласно условиям магазина.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Бренд: TP-Link

Серия: DeltaStream

Модель: DS-P7501-08

Полное название: DeltaStream 8-Port Pizza-Box XGS-PON & GPON Combo Optical Line Terminal

Тип устройства: 8-портовый комбинированный XGS-PON/GPON OLT

Категория: Профессиональное телекоммуникационное оборудование

Назначение: Организация и управление GPON/XGS-PON-сетями

Область применения: FTTH, FTTx, GPON, XGS-PON

Форм-фактор: Pizza-Box OLT

Высота корпуса: 1U

Тип конструкции: Самостоятельный OLT

Способ монтажа: В 19-дюймовую стойку

Дополнительное модульное шасси: Не требуется

Проверенная версия технического паспорта: UN V1

Аппаратная ревизия конкретной поставки: Требует подтверждения

Поддерживаемые технологии PON: GPON и XGS-PON

Стандарт GPON: ITU-T G.984

Стандарт XGS-PON: ITU-T G.9807.1

Тип абонентских интерфейсов: Combo PON

Физический формат Combo PON-портов: SFP+

Количество физических Combo PON-портов: 8

Количество отдельных GPON-портов сверх Combo PON: 0

Номинальная скорость XGS-PON Downstream на порт: 9,953 Гбит/с

Номинальная скорость XGS-PON Upstream на порт: 9,953 Гбит/с

Симметричная передача XGS-PON: Поддерживается

Номинальная скорость GPON Downstream на порт: До 2,5 Гбит/с

Номинальная скорость GPON Upstream на порт: До 1,25 Гбит/с

Максимальный коэффициент деления XGS-PON: 1:256 на порт

Максимальный коэффициент деления GPON: 1:128 на порт

Расчётное максимальное количество XGS-PON ONU/ONT: 2048

Расчётное максимальное количество GPON ONU/ONT: 1024

Фактическая абонентская ёмкость: Зависит от оптического бюджета и проектной нагрузки

Заявленная дальность оптической линии: До 20 км

Длина волны XGS-PON Tx: 1577 нм

Длина волны XGS-PON Rx: 1270 нм

Длина волны GPON Tx: 1490 нм

Длина волны GPON Rx: 1310 нм

Оптическое волокно: Одномодовое SMF 9/125 мкм

Тип интерфейса оптического модуля в Datasheet: SC/UPC

Класс указанного Combo PON-модуля: C++

Мощность GPON-передатчика для указанного модуля: От +3 до +7 dBm

Чувствительность GPON-приёмника: −32 dBm

Мощность XGS-PON-передатчика для указанного модуля: От +5 до +8 dBm

Чувствительность XGS-PON-приёмника: −29 dBm

Минимальная перегрузка GPON-приёмника: −12 dBm

Минимальная перегрузка XGS-PON-приёмника: −8 dBm

Коэффициент экстинкции GPON: 8,2 dB

Коэффициент экстинкции XGS-PON: 8,2 dB

Поддержка FEC: Да

Фактические оптические параметры: Зависят от установленного трансивера

Расчёт оптического бюджета: Требуется для конкретной линии

Количество магистральных портов QSFP28: 2

Номинальная скорость QSFP28 uplink: До 100 Гбит/с на порт

Количество магистральных портов SFP28: 2

Номинальная скорость SFP28 uplink: До 25 Гбит/с на порт

Суммарное количество высокоскоростных uplink-портов: 4

Сумма линейных скоростей uplink-портов: 250 Гбит/с

Гарантированная агрегированная производительность: Отдельно не заявлена

Количество портов 40G QSFP+ uplink: Не заявлены

Количество портов 10G SFP+ uplink: Не заявлены как основные магистральные интерфейсы

Совместимые магистральные трансиверы: По официальному списку TP-Link

Количество выделенных портов RJ45 MGMT: 1

Назначение MGMT: Отдельное сетевое управление

Количество портов RJ45 Console: 1

Назначение Console: Локальная настройка и диагностика

Количество портов Alarm: 1

Назначение Alarm: Внешняя аварийная сигнализация

Кнопка Reset: 1

Централизованная система управления: DeltaStream PON Management System

Сокращение: DPMS

Управление SNMP: Поддерживается

Управление CLI: Поддерживается

Управление Web UI: Поддерживается

Групповая настройка OLT: Поддерживается

Групповое обновление OLT: Поддерживается

Групповая перезагрузка OLT: Поддерживается

Управление несколькими площадками: Поддерживается

Интеллектуальный мониторинг сети: Поддерживается

Мониторинг сети в реальном времени: Поддерживается

Управление ONU через OMCI: Поддерживается

Автоматическая аутентификация ONU: Поддерживается

Обнаружение Rogue ONU: Поддерживается

Изоляция Rogue ONU: Поддерживается

Шифрование данных: Указано в Datasheet

Списки контроля доступа ACL: Поддерживаются

Аутентификация IEEE 802.1X: Поддерживается актуальными прошивками

ARP Inspection: Поддерживается

IP Source Guard: Поддерживается

DHCP Server: Поддерживается

DHCP Relay: Поддерживается

Статическая маршрутизация: Поддерживается

Классификация трафика: Поддерживается

Ограничение скорости трафика: Поддерживается

QoS IEEE 802.1p: Поддерживается

QoS DSCP: Поддерживается

Voice VLAN: Поддерживается

Auto VoIP: Поддерживается

IGMP Snooping: Поддерживается

MLD Snooping: Поддерживается

Multicast: Поддерживается

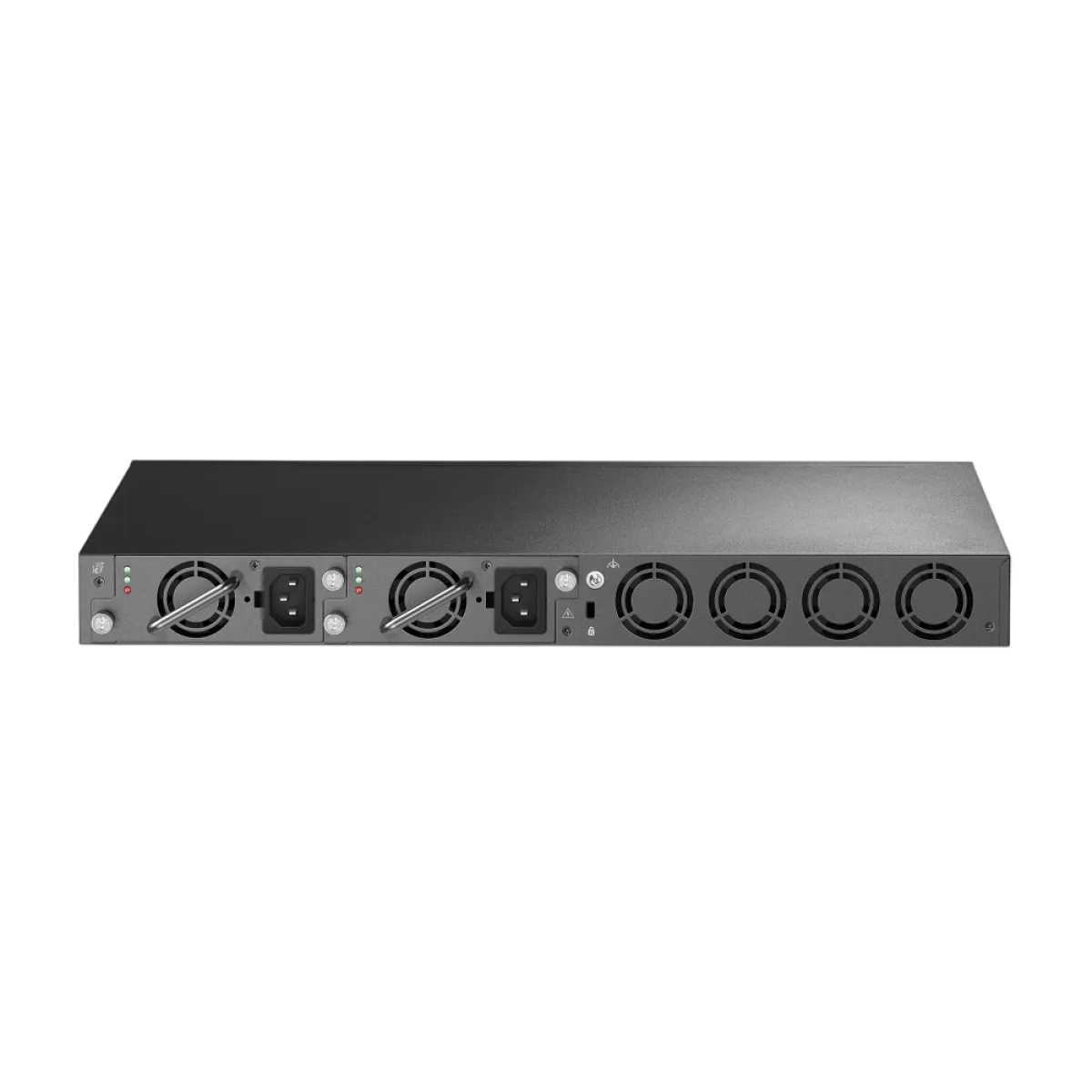

Тип системы питания: Два резервируемых блока

Поддерживаемые схемы питания: AC+AC, DC+DC, AC+DC

Горячая замена модулей питания: Поддерживается

Входное напряжение AC: 100–240 В

Частота AC: 50/60 Гц

Диапазон напряжения DC по актуальной странице: От −38,4 до −72 В

Диапазон напряжения DC по Datasheet 2025 года: От −48 до −60 В

Максимальное энергопотребление по международной странице: 125 Вт

Альтернативное региональное значение потребления: 109,2 Вт

Мощность конкретной ревизии: Требует проверки

Количество фактически установленных блоков питания: Уточняется по комплектации

Питание устройства через PoE+: Не заявлено

Размеры корпуса (Ш × Г × В): 440 × 330 × 44 мм

Масса устройства: Не подтверждена

Рабочая температура: От 0 до +50 °C

Температура хранения: От −40 до +70 °C

Рабочая влажность: От 10 до 90 % без конденсации

Влажность при хранении: От 5 до 90 % без конденсации

Сертификация: CE, FCC

Комплект по официальному Datasheet: OLT, кабель питания, консольный кабель, инструкция, монтажные кронштейны, винты и резиновые ножки

Количество блоков питания в комплекте: Проверяется по поставке

Наличие Combo PON-трансиверов в комплекте: Не подтверждено

Наличие QSFP28/SFP28-трансиверов в комплекте: Не заявлено

Гарантийный срок магазина ONECOM: 12 месяцев
