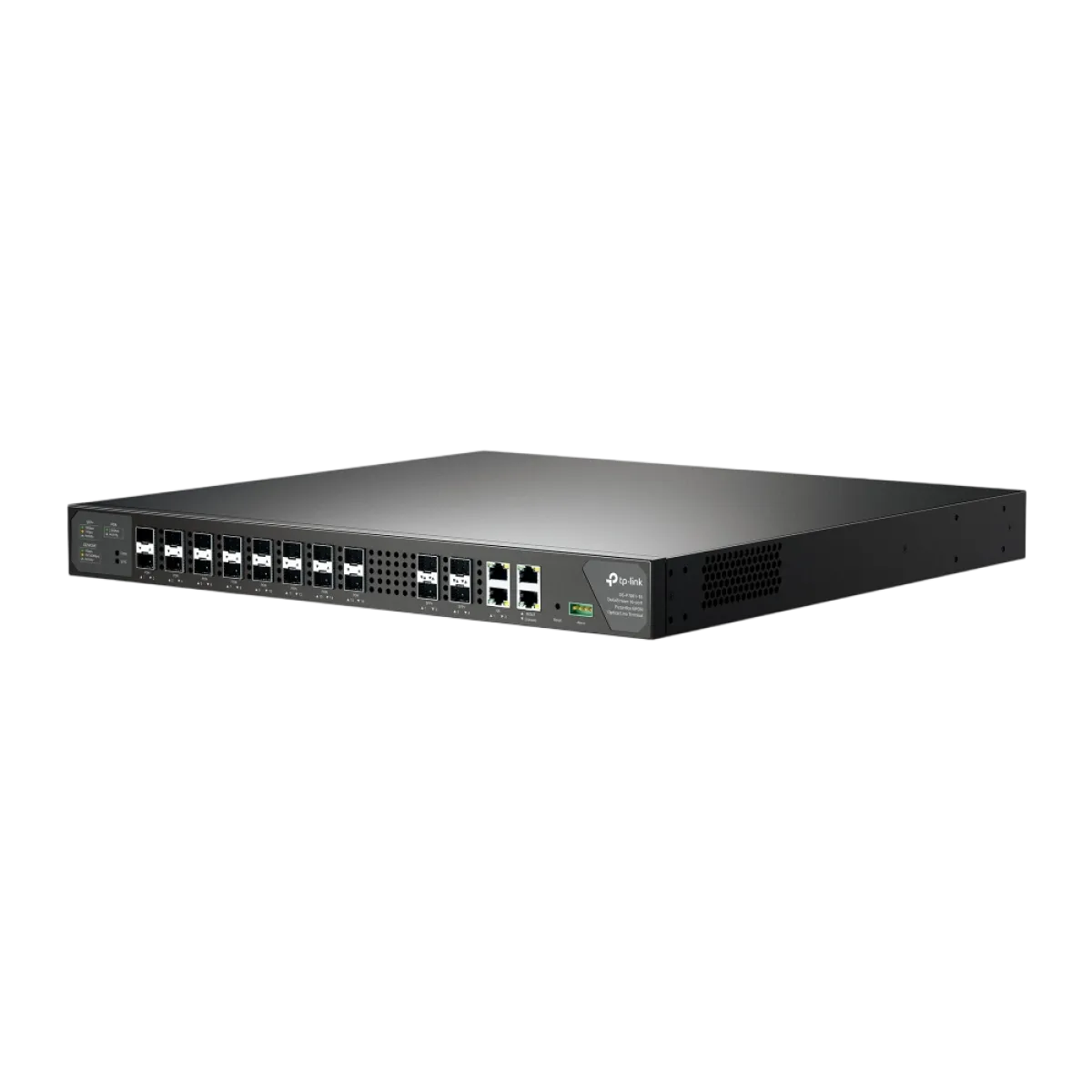

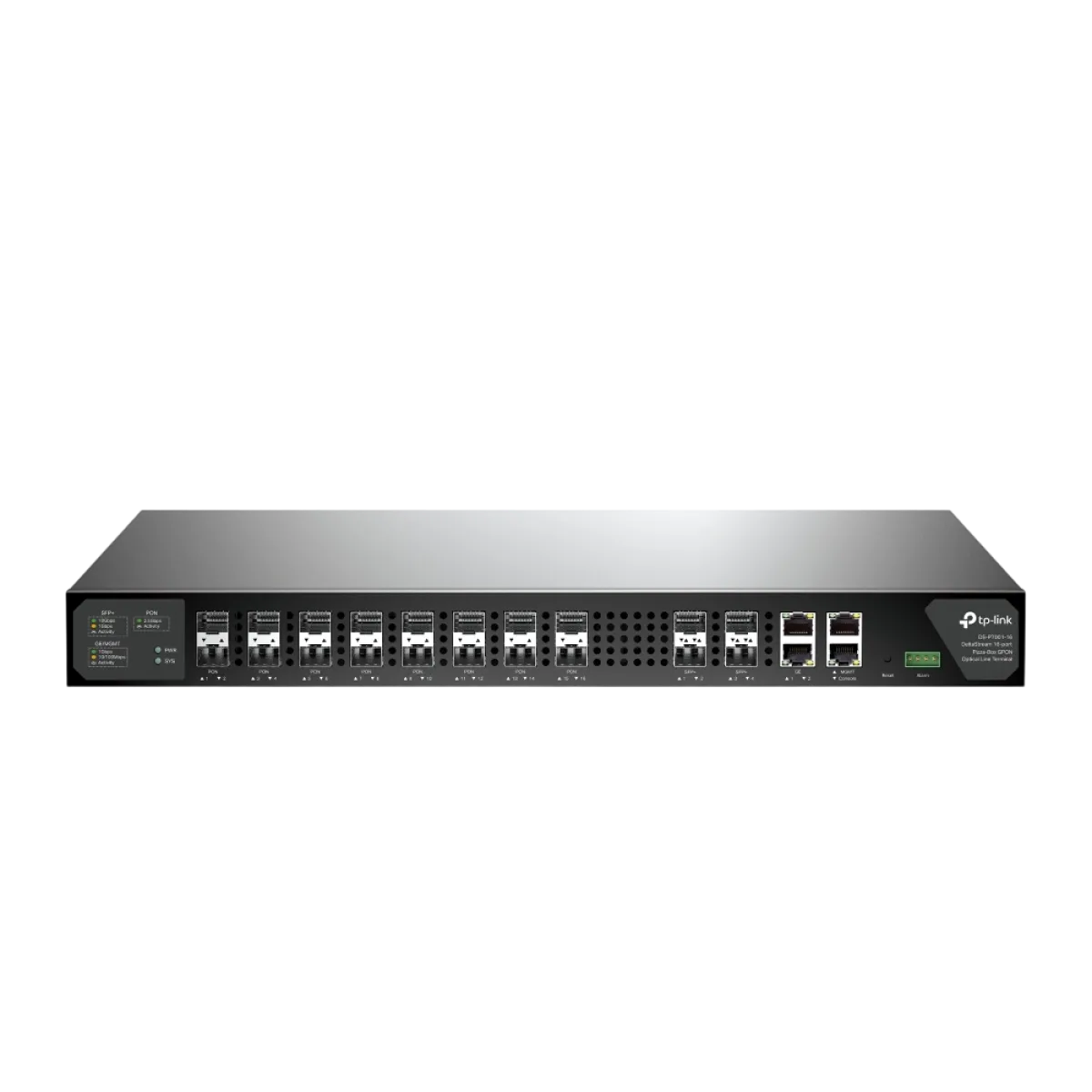

TP-Link DS-P7001-16 / 16-портовый GPON OLT DeltaStream с 4 портами 10G SFP+ Uplink

TP-Link DS-P7001-16 — профессиональный 16-портовый оптический линейный терминал GPON серии DeltaStream, предназначенный для построения и масштабирования высокоплотных пассивных оптических сетей FTTH и FTTx. Устройство выполнено в компактном стоечном формате Pizza-Box OLT высотой 1U и является самостоятельным оборудованием, не требующим отдельного модульного шасси, управляющих плат или сервисных модулей для организации GPON-доступа. Модель разработана для интернет-провайдеров, операторов связи, телекоммуникационных компаний, системных интеграторов и организаций, которым требуется подключать большое количество абонентов через оптоволоконную инфраструктуру. TP-Link DS-P7001-16 оснащён шестнадцатью GPON-интерфейсами, каждый из которых обеспечивает номинальную скорость передачи до 2,488 Гбит/с в направлении Downstream от OLT к абонентам и до 1,244 Гбит/с в направлении Upstream от абонентских ONU и ONT к OLT. Поддержка коэффициента оптического деления до 1:128 на каждом порту позволяет проектировать сеть с заявленной производителем ёмкостью до 2048 абонентских оптических терминалов. Такая плотность подключений делает DS-P7001-16 подходящим для обслуживания многоквартирных домов, жилых комплексов, бизнес-центров, гостиничных объектов, офисных зданий и крупных распределительных узлов провайдерской сети. При планировании необходимо учитывать, что GPON предоставляет общую полосу пропускания на один порт, которая распределяется между подключёнными абонентами в соответствии с тарифами, настройками QoS и реальной нагрузкой. Максимальная оптическая дальность, указанная в официальной спецификации, составляет до 60 километров при подходящих параметрах линии. Возможность работы на большом расстоянии зависит от оптического бюджета, затухания волокна, разветвителей, соединителей и характеристик абонентских терминалов. Технология GPON использует длины волн 1490 нм для передачи Downstream и 1310 нм для приёма Upstream. Производитель указывает оптический класс C+, одномодовое волокно 9/125 мкм и интерфейс SC/UPC. Благодаря сочетанию шестнадцати GPON-портов, компактного корпуса и стандартной стоечной установки TP-Link DS-P7001-16 позволяет формировать масштабируемую операторскую сеть без применения крупного модульного OLT-шасси.

GPON OLT TP-Link DS-P7001-16 с четырьмя портами 10G SFP+ uplink обеспечивает высокоскоростное подключение оптического узла доступа к магистральной инфраструктуре оператора. В отличие от младших моделей семейства DS-P7001, терминал оборудован четырьмя интерфейсами 10G SFP+ и двумя дополнительными гигабитными Ethernet-портами RJ45 со скоростями 10/100/1000 Мбит/с. Наличие четырёх магистральных интерфейсов 10 Гбит/с позволяет гибко распределять подключения к совместимым коммутаторам агрегации, строить различные схемы передачи трафика и предусматривать резервирование каналов при поддержке необходимых сетевых функций и корректной настройке. При этом суммарная номинальная скорость интерфейсов не означает автоматического объединения их пропускной способности в один канал. Для обслуживания оборудования предусмотрены отдельные интерфейсы RJ45 MGMT и RJ45 Console; порт Alarm также включён в аппаратную конфигурацию. Одним из преимуществ DS-P7001-16 является система с двумя резервируемыми модулями питания, допускающая использование комбинаций AC+AC, DC+DC либо AC+DC. Поддерживаются сети переменного тока 100–240 В, 50/60 Гц и постоянного тока в диапазоне от −38,4 до −72 В. Совместимые модули питания могут заменяться в горячем режиме при соблюдении правил эксплуатации производителя. Такая архитектура особенно актуальна для операторских узлов, где важно минимизировать риски простоя при отказе источника электроэнергии. Максимальное энергопотребление устройства составляет 103 Вт. Для централизованного управления предусмотрены DeltaStream PON Management System (DPMS), SNMP, командная строка CLI и Web UI. Система поддерживает стандартное управление ONU через OMCI, автоматическую аутентификацию абонентских терминалов, обнаружение и изоляцию Rogue ONU, шифрование абонентского трафика и средства сетевой защиты ACL, IEEE 802.1X, ARP Inspection и IP Source Guard. Функции DHCP Server, DHCP Relay, статической маршрутизации, IEEE 802.1p/DSCP QoS, Voice VLAN, Auto VoIP, IGMP Snooping и MLD Snooping позволяют организовать управляемый интернет-доступ, IPTV и IP-телефонию в правильно настроенной инфраструктуре. Возможности многосервисного контроля дополняются классификацией трафика и ограничением скорости для отдельных услуг и пользователей.

Купить TP-Link DS-P7001-16 в интернет-магазине Onecom — практичное решение для расширения профессиональной оптической инфраструктуры интернет-провайдеров и операторов связи в Ташкенте и других регионах Узбекистана. Шестнадцать GPON-портов позволяют проектировать подключение большого количества абонентов в многоквартирных домах, жилых массивах, коммерческих комплексах и корпоративных объектах. Поддержка деления до 1:128 на порт обеспечивает заявленную производителем потенциальную ёмкость до 2048 ONU/ONT, однако реальный масштаб проекта следует рассчитывать с учётом оптического бюджета, требуемого качества обслуживания и доступной полосы пропускания GPON. Четыре 10G SFP+ uplink позволяют подключать терминал к современной магистральной сети с возможностью гибкого распределения трафика, а два гигабитных RJ45 обеспечивают дополнительные варианты подключения. Поддержка резервируемых источников питания AC и DC делает модель удобной для операторских узлов с профессиональной энергетической инфраструктурой. Перед покупкой следует проверить аппаратную ревизию DS-P7001-16, совместимость ONU/ONT, параметры оптических линий, схему разветвления, требования к SFP+ трансиверам, доступность нужных функций в прошивке и фактическую комплектацию блоков питания. Особенно важно учитывать, что на официальных региональных страницах TP-Link встречаются варианты поставки без модулей питания, которые необходимо приобретать отдельно. В документации производителя перечислены корпус OLT, кабель питания, консольный кабель, руководство по установке, монтажные кронштейны, винты и резиновые ножки; наличие этих принадлежностей и установленных источников питания в конкретной партии нужно подтвердить при заказе. GPON-интерфейсы и магистральные SFP+ трансиверы также необходимо проверять по составу поставки. Актуальную цену TP-Link DS-P7001-16, наличие и условия покупки можно уточнить в интернет-магазине Onecom. Гарантия магазина ONECOM — 12 месяцев. Доставка по Ташкенту и регионам Узбекистана осуществляется согласно условиям магазина.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Бренд: TP-Link

Серия: DeltaStream

Модель: DS-P7001-16

Полное наименование: DeltaStream 16-Port Pizza-Box GPON Optical Line Terminal

Тип устройства: Шестнадцатипортовый оптический линейный терминал GPON

Категория: Профессиональное оборудование оптического доступа

Назначение: Построение и управление пассивной оптической сетью

Область применения: GPON, FTTH, FTTx

Аппаратная версия конкретной поставки: Требует подтверждения

Форм-фактор: Pizza-Box OLT

Высота корпуса: 1U

Способ монтажа: В стандартную 19-дюймовую стойку

Конструкция: Самостоятельный OLT

Отдельное модульное шасси: Не требуется

Оптическая технология: GPON

Стандарт GPON: ITU-T G.984

Количество физических GPON-портов: 16

Количество независимых GPON-интерфейсов: 16

Номинальная скорость GPON Downstream на порт: 2,488 Гбит/с

Номинальная скорость GPON Upstream на порт: 1,244 Гбит/с

Округлённая скорость GPON Downstream: 2,5 Гбит/с

Округлённая скорость GPON Upstream: 1,25 Гбит/с

Максимальный коэффициент деления одного GPON-порта: 1:128

Максимальное заявленное количество ONU/ONT на порт: 128

Максимальное заявленное количество ONU/ONT на устройство: 2048

Фактическое количество абонентов: Зависит от оптического бюджета и сетевой нагрузки

Максимальная дальность GPON по спецификации: До 60 км

Реальная дальность линии: Зависит от оптического бюджета и используемых сплиттеров

Длина волны передачи GPON Tx: 1490 нм

Длина волны приёма GPON Rx: 1310 нм

Тип оптического волокна: Одномодовое SMF 9/125 мкм

Оптический класс по спецификации: Class C+

Тип оптического интерфейса: SC/UPC

Расчёт оптического бюджета: Обязателен для конкретной конфигурации

Поддержка XGS-PON: Не заявлена

Поддержка 10G-EPON: Не заявлена

Количество SFP+ uplink-портов: 4

Номинальная скорость одного SFP+ uplink: До 10 Гбит/с

Количество интерфейсов 10G uplink: 4

Сумма номинальных скоростей четырёх 10G интерфейсов: 40 Гбит/с

Гарантированная скорость агрегированного соединения: Не подтверждена отдельно

Тип интерфейсов 10G uplink: SFP+

Назначение SFP+ uplink: Магистральное соединение с операторской сетью

Совместимые SFP+ трансиверы: По списку совместимости TP-Link

Количество гигабитных RJ45 uplink-портов: 2

Скорость гигабитных RJ45 uplink: 10/100/1000 Мбит/с

Поддержка 2,5G RJ45 uplink: Не заявлена

Количество выделенных портов RJ45 MGMT: 1

Назначение MGMT: Отдельное сетевое администрирование OLT

Количество выделенных портов RJ45 Console: 1

Назначение Console: Локальная конфигурация и диагностика

Количество портов Alarm: 1

Назначение Alarm: Интерфейс аварийной сигнализации; доступность функций зависит от реализации

Кнопка Reset: Есть

Централизованная система управления: DeltaStream PON Management System

Сокращение: DPMS

Управление SNMP: Поддерживается

Управление CLI: Поддерживается

Управление Web UI: Поддерживается

Массовая конфигурация OLT: Поддерживается

Массовое обновление OLT: Поддерживается

Массовая перезагрузка OLT: Поддерживается

Управление несколькими площадками: Поддерживается

Мониторинг сети в реальном времени: Поддерживается

Интеллектуальный мониторинг сети: Поддерживается

Управление ONU через OMCI: Поддерживается

Автоматическая аутентификация ONU: Поддерживается

Обнаружение Rogue ONU: Поддерживается

Изоляция Rogue ONU: Поддерживается

Шифрование данных Upstream и Downstream: Поддерживается

Списки контроля доступа ACL: Поддерживаются

Аутентификация IEEE 802.1X: Поддерживается

ARP Inspection: Поддерживается

IP Source Guard: Поддерживается

DHCP Server: Поддерживается

DHCP Relay: Поддерживается

Статическая маршрутизация: Поддерживается

Классификация типов трафика: Поддерживается

Ограничение скорости трафика: Поддерживается

QoS IEEE 802.1p: Поддерживается

QoS DSCP: Поддерживается

Voice VLAN: Поддерживается

Auto VoIP: Поддерживается

IGMP Snooping: Поддерживается

MLD Snooping: Поддерживается

Multicast: Поддерживается

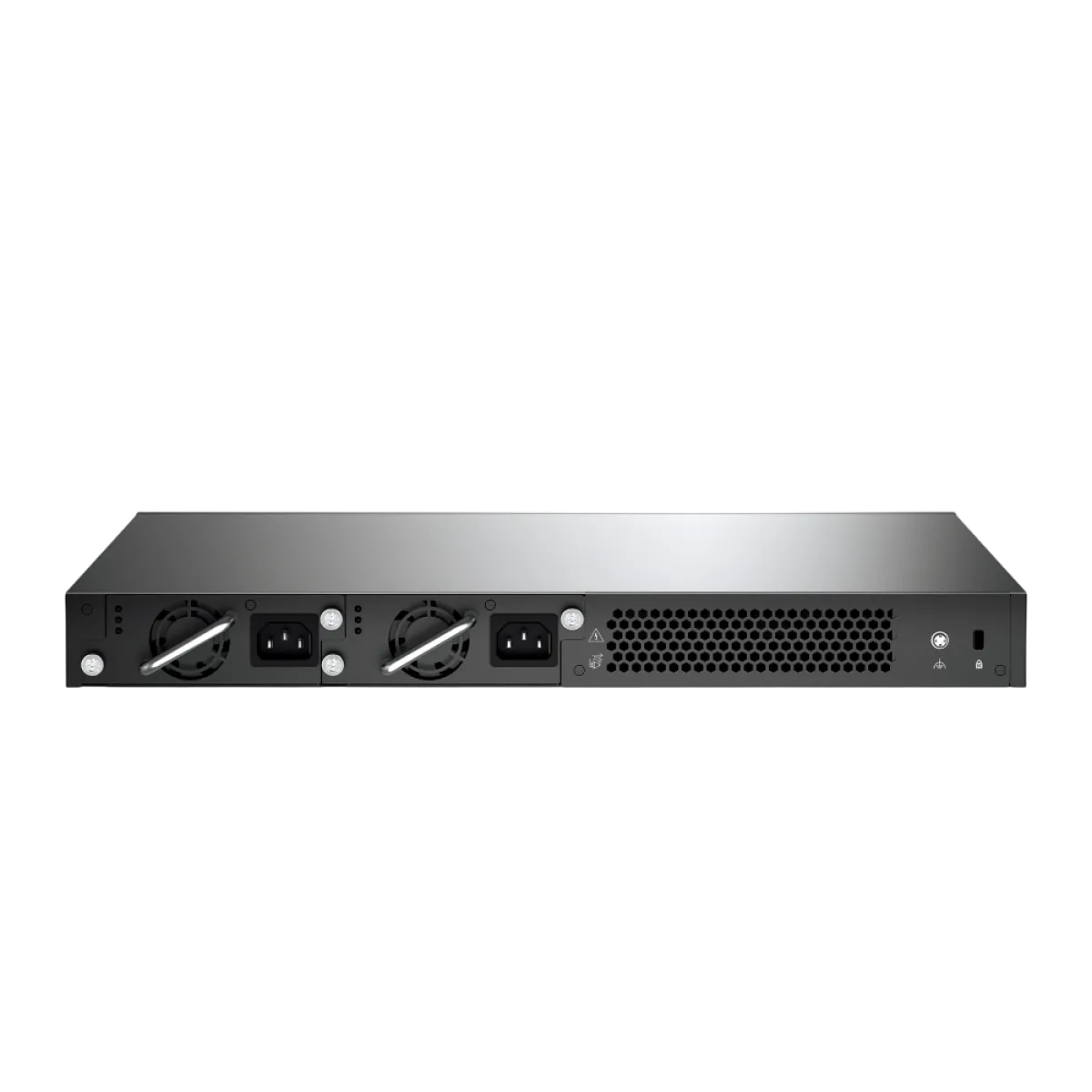

Система электропитания: Два резервируемых модуля

Поддерживаемые схемы питания: AC+AC, DC+DC, AC+DC

Возможность горячей замены источников питания: Заявлена производителем для совместимых модулей

Входное напряжение AC: 100–240 В

Частота сети AC: 50/60 Гц

Диапазон входного напряжения DC: От −38,4 до −72 В

Максимальное энергопотребление: 103 Вт

Фактическое число установленных модулей питания: Требует проверки комплектации

Наличие модулей питания в коробке: Зависит от регионального исполнения и поставки

Питание OLT через PoE+: Не заявлено

Размеры корпуса (Ш × Г × В): 440 × 440 × 44 мм

Габаритная глубина: 440 мм

Габаритная высота: 44 мм

Масса устройства: Не подтверждена

Рабочая температура: От 0 до +50 °C

Температура хранения: От −40 до +70 °C

Влажность при эксплуатации: От 10 до 90 % без конденсации

Влажность при хранении: От 5 до 90 % без конденсации

Сертификация: CE, FCC

Комплектация по официальной спецификации: OLT DS-P7001-16, кабель питания, консольный кабель, руководство по установке, монтажные кронштейны, винты, резиновые ножки

Модули AC/DC в комплекте: Необходимо уточнить для конкретной партии

Оптические GPON-модули в комплекте: Требуют подтверждения

Оптические SFP+ трансиверы в комплекте: Не подтверждены

Гарантийный срок магазина ONECOM: 12 месяцев
