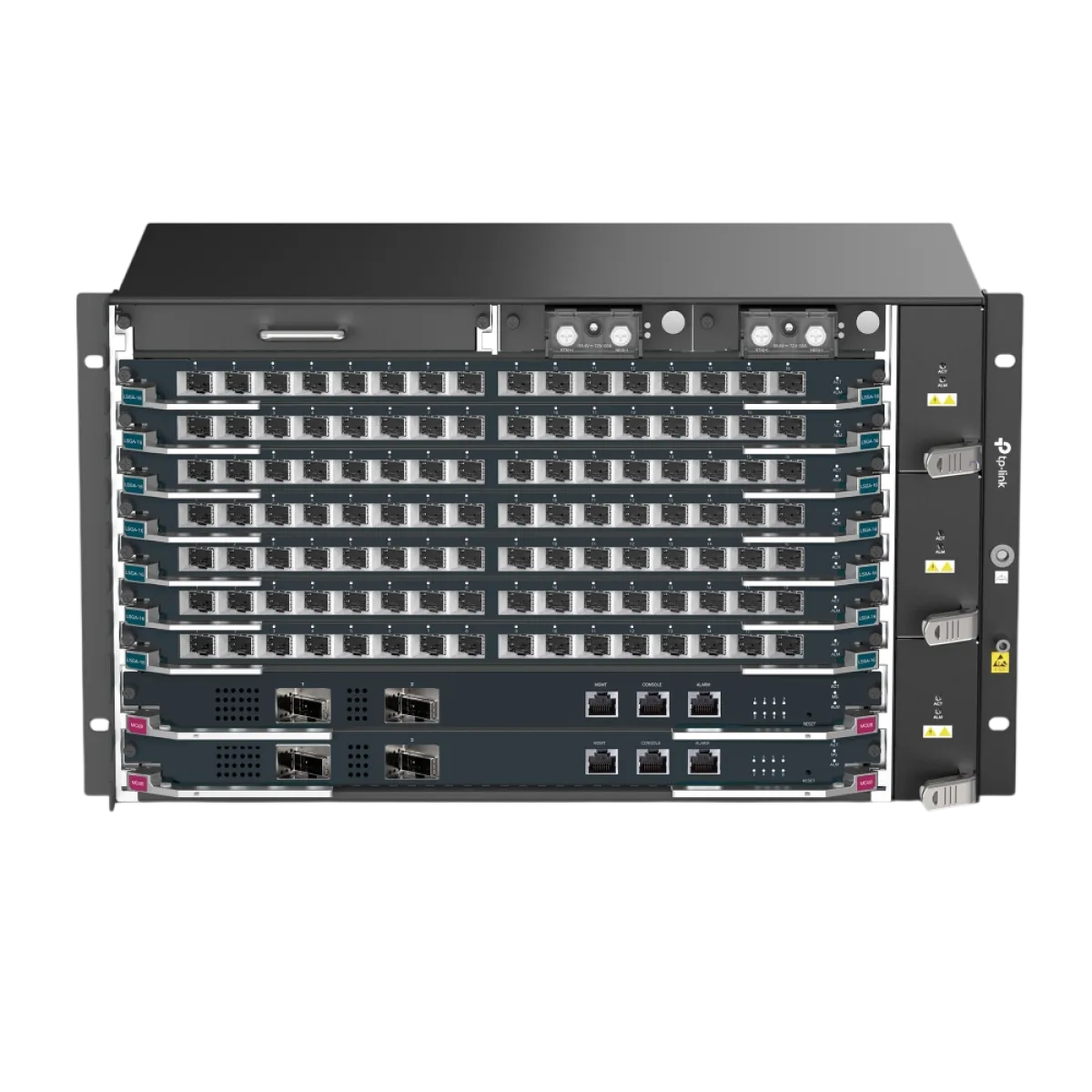

TP-Link DS-P8000-X7 / Модульное шасси OLT DeltaStream 6U на 7 сервисных плат GPON/XGS-PON

TP-Link DS-P8000-X7 — профессиональное модульное шасси оптического линейного терминала OLT серии DeltaStream, предназначенное для построения высокопроизводительных операторских сетей доступа GPON и XGS-PON. Платформа выполнена в стоечном форм-факторе 6U и рассчитана на установку в телекоммуникационных узлах интернет-провайдеров, операторов связи, крупных жилых комплексов, бизнес-центров и других объектов, требующих масштабируемой оптической инфраструктуры FTTH и FTTx. Главное преимущество TP-Link DS-P8000-X7 заключается в модульной архитектуре: устройство предусматривает семь слотов для сервисных плат и два слота для основных управляющих модулей. Для организации GPON-подключений доступны совместимые платы DS-LGPA-08 на 8 портов и DS-LGPA-16 на 16 портов. При необходимости внедрения более высокоскоростных услуг используются комбинированные платы DS-LSGA-08 на 8 интерфейсов и DS-LSGA-16 на 16 интерфейсов XGS-PON/GPON. При установке семи 16-портовых сервисных плат платформа позволяет сформировать конфигурацию с общим количеством до 112 физических PON-портов. Использование GPON или XGS-PON определяется типом установленной сервисной платы, совместимостью оптических модулей и параметрами подключённых ONU/ONT. Для GPON поддерживается коэффициент оптического деления до 1:128 на порт, для XGS-PON — до 1:256. По максимальным коэффициентам деления производитель приводит расчётные значения до 14 336 GPON или 28 672 XGS-PON абонентских подключений для полностью оснащённой платформы. Эти показатели характеризуют потенциальную ёмкость сети и не являются гарантией обслуживания такого количества клиентов при любой тарифной нагрузке, дальности или конфигурации делителей. TP-Link заявляет коммутационную ёмкость до 3044 Гбит/с и пропускную способность внутренней объединительной платы до 6000 Гбит/с. Для каждого из семи сервисных слотов указана производительность до 400 Гбит/с. Такое сочетание позволяет использовать DS-P8000-X7 при масштабировании оптических сетей, в том числе при постепенном переходе от GPON к XGS-PON без необходимости заменять всё шасси.

Модульное шасси TP-Link DS-P8000-X7 с 100G uplink разработано с учётом требований операторов к надёжности, резервированию и централизованному администрированию. Для управления платформой используются главные контроллеры TP-Link DS-MCUB. Каждый такой модуль оснащён двумя высокоскоростными портами 100G QSFP28, отдельным интерфейсом RJ45 MGMT, консольным портом RJ45 Console и портом Alarm. Указанные разъёмы расположены на устанавливаемом контроллере, а не на пустом корпусе шасси. Платформа предусматривает установку двух управляющих модулей с резервированием по схеме Active/Standby и автоматическим переключением при отказе активного контроллера. Производитель также указывает механизмы Type B PON Protection, позволяющие организовать резервирование оптического направления с активными и резервными PON-портами и независимыми оптоволоконными путями при соответствующей топологии сети. Электропитание DS-P8000-X7 организовано по профессиональной схеме DC + DC с использованием двух совместимых источников постоянного тока. Входной диапазон напряжения составляет от −38,4 до −57,6 В DC. Резервируемая архитектура питания позволяет уменьшать влияние отказа одного источника при правильно подобранной мощности и корректном подключении. Централизованное управление доступно через DeltaStream PON Management System (DPMS), SNMP, CLI и Web UI. Для администраторов предусмотрены групповая настройка OLT, обновление программного обеспечения, перезагрузка, мониторинг сети в реальном времени и управление несколькими площадками. Поддерживаются Zero-Touch Activation и Auto Provisioning для автоматизации подключения совместимых ONU. Стандартный протокол OMCI обеспечивает управление абонентскими терминалами, а функции автоматической аутентификации ONU, обнаружения и изоляции Rogue ONU помогают контролировать оптический сегмент. В составе совместимой платформы доступны ACL, DHCP Server, DHCP Relay, статическая маршрутизация, IEEE 802.1p и DSCP QoS, Voice VLAN, Auto VoIP, IGMP Snooping и MLD Snooping. Многоуровневая система QoS позволяет настраивать приоритеты и параметры обслуживания разных видов трафика с учётом требований операторской сети.

Купить TP-Link DS-P8000-X7 в интернет-магазине Onecom — практичное решение для создания и модернизации профессиональной инфраструктуры оптического доступа в Ташкенте и других регионах Узбекистана. Платформа подходит интернет-провайдерам, операторам связи и системным интеграторам, которым необходимо подключать большое количество абонентов, предусматривать резервирование управляющих модулей, использовать магистральные подключения 100G и поэтапно расширять количество PON-портов. Семь сервисных слотов позволяют выбирать конфигурацию GPON или XGS-PON/GPON под конкретный проект, а два управляющих модуля DS-MCUB обеспечивают возможность создания отказоустойчивой архитектуры. Шасси может применяться в операторских центрах связи, распределительных узлах доступа, сетях многоквартирных домов, крупных жилых комплексов, коммерческих объектов и корпоративных заказчиков. Перед приобретением важно определить необходимые сервисные платы, количество управляющих контроллеров, совместимость PON- и QSFP28-трансиверов, используемую версию прошивки, требования к оптическому бюджету и электрической мощности. Для DS-P8000-X7 производитель указывает размеры корпуса без монтажных уголков и организатора волокна 263,9 × 442 × 268,7 мм в порядке измерений, приведённом в региональной спецификации. При проектировании шкафа следует отдельно учитывать монтажные крепления, кабельный организатор, вентиляционные зазоры и фактическую глубину корпуса. Устройство требует совместимой DC-системы электропитания; прямое питание шасси от бытовой сети AC 220 В в штатной спецификации не заявлено. Согласно официальному перечню комплектации предусмотрены шасси, кабели DC-питания, консольный кабель, руководство по установке, организатор оптического волокна с проводом заземления, монтажные кронштейны, винты, резиновые ножки и антистатический браслет. Наличие контроллеров DS-MCUB, сервисных плат, вентиляторного модуля, источников питания и оптических трансиверов необходимо подтвердить для конкретной продаваемой партии. Актуальную цену TP-Link DS-P8000-X7, наличие и условия приобретения можно уточнить в интернет-магазине Onecom. Гарантия магазина ONECOM — 12 месяцев. Доставка по Ташкенту и регионам Узбекистана осуществляется согласно условиям магазина.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Бренд: TP-Link

Серия: DeltaStream

Модель: DS-P8000-X7

Полное наименование: DeltaStream Chassis Optical Line Terminal-X7

Тип устройства: Модульное шасси оптического линейного терминала OLT

Назначение: Создание операторской платформы GPON/XGS-PON

Категория: Профессиональное телекоммуникационное оборудование

Область применения: FTTH, FTTx, GPON, XGS-PON

Архитектура: Распределённая модульная

Форм-фактор: Стоечное шасси OLT

Класс высоты: 6U

Тип размещения: Телекоммуникационная стойка

Слоты для сервисных плат: 7

Слоты для основных управляющих модулей: 2

Резервный слот для дополнительных решений: Предусмотрен платформой

Максимальное количество PON-портов: 112

Максимальное количество портов GPON: 112

Максимальное количество портов XGS-PON/GPON Combo: 112

Количество физических PON-портов в пустом шасси: 0

Количество PON-портов на одной совместимой плате: До 16

Совместимая сервисная плата GPON на 8 портов: DS-LGPA-08

Совместимая сервисная плата GPON на 16 портов: DS-LGPA-16

Совместимая сервисная плата Combo PON на 8 портов: DS-LSGA-08

Совместимая сервисная плата Combo PON на 16 портов: DS-LSGA-16

Тип управляющего модуля: DS-MCUB

Максимальное количество модулей DS-MCUB: 2

Количество интерфейсов 100G QSFP28 на одном DS-MCUB: 2

Номинальная скорость одного QSFP28-порта: До 100 Гбит/с

Количество физических QSFP28-портов при двух DS-MCUB: 4

Назначение интерфейсов QSFP28: Магистральные uplink-соединения

Наличие uplink-интерфейсов на пустом шасси: Нет

Количество RJ45 MGMT на одном DS-MCUB: 1

Количество RJ45 Console на одном DS-MCUB: 1

Количество Alarm на одном DS-MCUB: 1

Кнопка Reset: Предусмотрена платформой

Резервирование главных контроллеров: Поддерживается

Режим резервирования контроллеров: Active/Standby

Автоматическое переключение контроллеров: Поддерживается

Непрерывность сервисов при переключении: Заявлена для поддерживаемой конфигурации

Type B PON Protection: Поддерживается платформой

Резервирование оптических направлений: Требует соответствующей топологии

Номинальная скорость GPON Downstream: До 2,5 Гбит/с на порт совместимой платы

Номинальная скорость GPON Upstream: До 1,25 Гбит/с на порт совместимой платы

Номинальная скорость XGS-PON Downstream: До 10 Гбит/с на порт совместимой платы

Номинальная скорость XGS-PON Upstream: До 10 Гбит/с на порт совместимой платы

Максимальное деление GPON: 1:128

Максимальное деление XGS-PON: 1:256

Расчётная ёмкость при полной GPON-конфигурации: До 14 336 ONU/ONT

Расчётная ёмкость при полной XGS-PON-конфигурации: До 28 672 ONU/ONT

Фактическая абонентская ёмкость: Зависит от оптического бюджета и нагрузки

Максимальная коммутационная ёмкость платформы: 3044 Гбит/с

Ёмкость внутренней объединительной платы Backplane: До 6000 Гбит/с

Заявленная пропускная способность сервисного слота: До 400 Гбит/с

Оптическая дальность: Зависит от сервисной платы и трансивера

Совместимость ONU/ONT: Определяется стандартом PON и прошивкой

Централизованная система управления: DeltaStream PON Management System

Сокращение системы управления: DPMS

Поддержка SNMP: Да

Поддержка CLI: Да

Поддержка Web UI: Да

Групповая настройка OLT: Поддерживается

Групповое обновление OLT: Поддерживается

Групповая перезагрузка OLT: Поддерживается

Управление несколькими сетевыми площадками: Поддерживается

Мониторинг сети в реальном времени: Поддерживается

Интеллектуальный мониторинг сети: Поддерживается

Zero-Touch Activation: Поддерживается

Auto Provisioning: Поддерживается

Стандартное управление ONU посредством OMCI: Поддерживается

Автоматическая аутентификация ONU: Поддерживается

Обнаружение Rogue ONU: Поддерживается

Изоляция Rogue ONU: Поддерживается

Списки контроля доступа ACL: Поддерживаются

DHCP Server: Поддерживается

DHCP Relay: Поддерживается

Статическая маршрутизация: Поддерживается

Многоуровневая стратегия QoS: Поддерживается

QoS IEEE 802.1p: Поддерживается

QoS DSCP: Поддерживается

Voice VLAN: Поддерживается

Auto VoIP: Поддерживается

IGMP Snooping: Поддерживается

MLD Snooping: Поддерживается

Классификация многосервисного трафика: Поддерживается

Ограничение скорости трафика: Поддерживается

Система электропитания: Два резервируемых источника

Штатная конфигурация питания: DC + DC

Входное напряжение постоянного тока: От −38,4 до −57,6 В DC

Прямое питание от AC 100–240 В: Не заявлено

Совместимость с внешними AC/DC-системами: Требует подбора оборудования и параметров питания

Горячая замена модулей питания: Поддерживается для совместимых модулей согласно инструкции

Максимальная потребляемая мощность полностью укомплектованной системы: Не подтверждена для универсальной конфигурации

Потребление пустого шасси: Не указано отдельно

Охлаждение: Вентиляторная система шасси

Совместимый вентиляторный модуль: DS-FANB

Размеры без монтажных уголков и организатора волокна: 263,9 × 442 × 268,7 мм по официальной спецификации

Габариты с установленными принадлежностями: Зависят от монтажной конфигурации

Масса пустого шасси: Не подтверждена

Рабочая температура: От 0 до +50 °C

Температура хранения: От −40 до +70 °C

Влажность при эксплуатации: От 10 до 90 % без конденсации

Влажность при хранении: От 5 до 90 % без конденсации

Сертификация: CE, FCC

Комплектация по официальному перечню: Шасси DS-P8000-X7, кабели DC, консольный кабель, руководство, организатор оптоволокна с проводом заземления, кронштейны, винты, резиновые ножки, антистатический браслет

Количество DS-MCUB в поставке: Требует подтверждения

Сервисные платы в поставке: Требуют подтверждения, могут продаваться отдельно

Источники питания в поставке: Требуют подтверждения

Вентиляторный модуль в поставке: Требует подтверждения

Оптические трансиверы в поставке: Не подтверждены

Гарантийный срок магазина ONECOM: 12 месяцев
