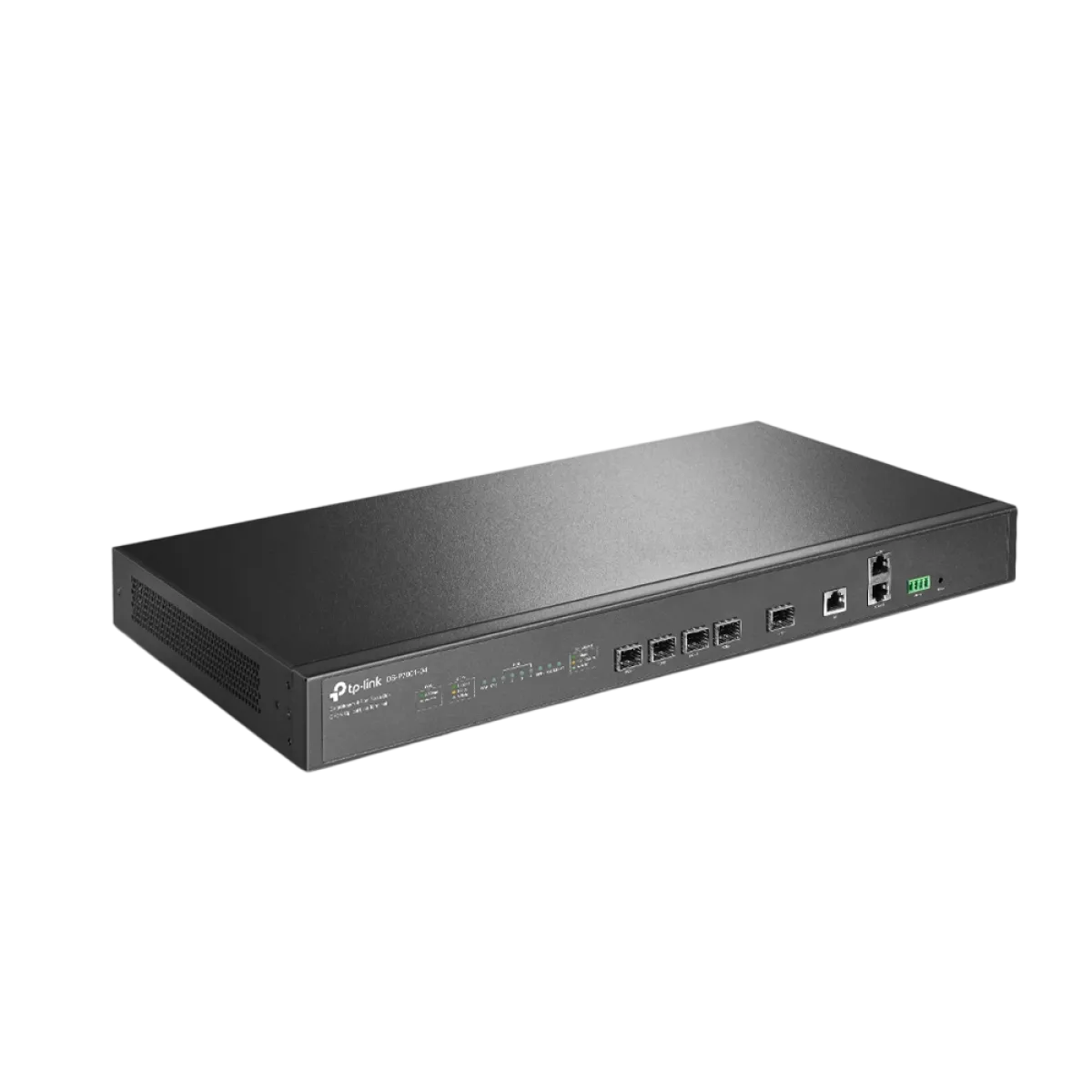

TP-Link DS-P7001-04 / 4-портовый GPON OLT DeltaStream с 10G SFP+ Uplink

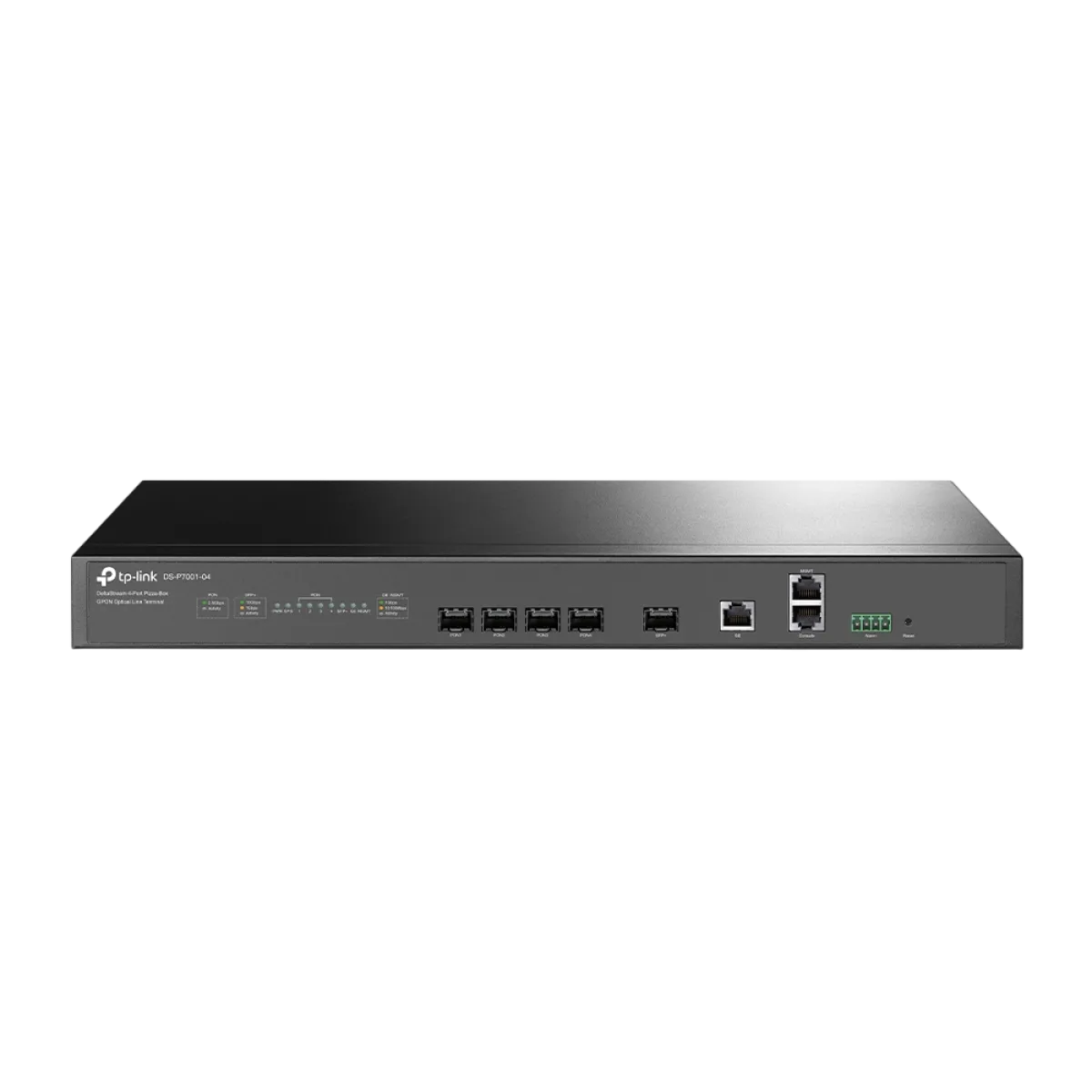

TP-Link DS-P7001-04 — профессиональный четырёхпортовый оптический линейный терминал GPON серии DeltaStream, разработанный для создания и расширения операторских сетей доступа FTTH и FTTx. Устройство выполнено в компактном стоечном форм-факторе Pizza-Box OLT высотой 1U и представляет собой самостоятельный оптический терминал, не требующий отдельного модульного шасси или установки сервисных плат. Модель предназначена для интернет-провайдеров, операторов связи, системных интеграторов и организаций, которым необходимо подключать абонентов через пассивную оптическую инфраструктуру. На передней панели предусмотрены четыре порта GPON, каждый из которых обеспечивает номинальную скорость до 2,488 Гбит/с в направлении Downstream от OLT к абонентским устройствам и до 1,244 Гбит/с в направлении Upstream от ONU/ONT к OLT. Поддержка коэффициента оптического деления до 1:128 на каждый GPON-порт позволяет проектировать сеть с общим количеством до 512 совместимых абонентских терминалов. Такая конфигурация подходит для подключения многоквартирных домов, жилых комплексов, бизнес-центров, гостиниц, офисных зданий и распределённых абонентских узлов. Важно учитывать, что GPON представляет собой технологию с общей пропускной способностью на каждом порту, поэтому скорость разделяется между подключёнными абонентами в соответствии с настройками тарифов, качеством обслуживания и фактической загрузкой сети. Максимальная заявленная дальность оптической линии составляет до 20 километров при соблюдении требований к оптическому бюджету, качеству одномодового волокна, делителям и соединениям. Для передачи данных от OLT используется длина волны 1490 нм, для приёма от абонентских терминалов — 1310 нм. TP-Link указывает оптический класс C+ и интерфейс SC/UPC в технической документации модели. Компактные размеры 440 × 180 × 44 мм и возможность установки в 19-дюймовую стойку позволяют разместить GPON OLT в профессиональном телекоммуникационном шкафу.

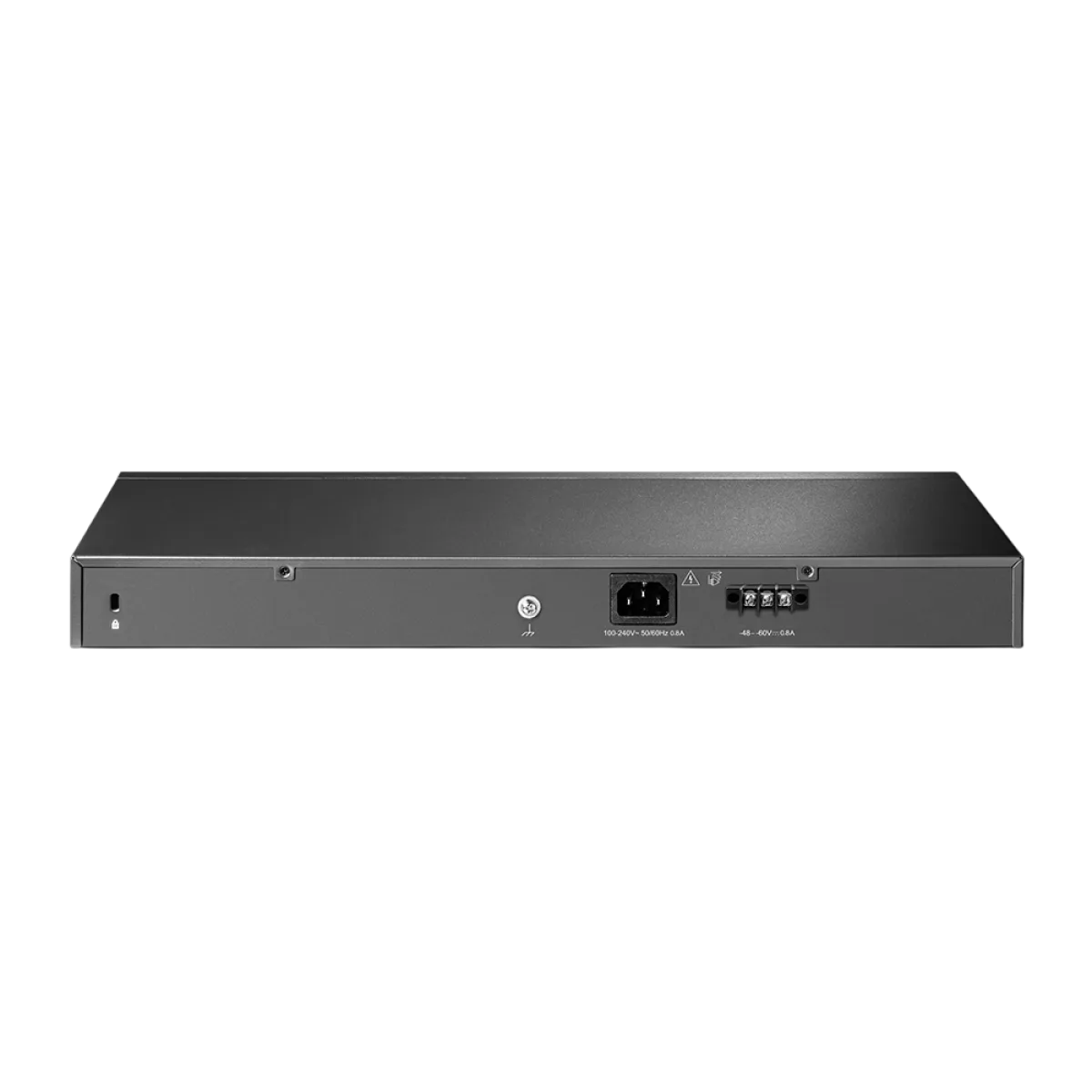

GPON OLT TP-Link DS-P7001-04 с 10G uplink оснащён высокоскоростным портом SFP+ с номинальной скоростью до 10 Гбит/с для подключения к магистральной сети провайдера. Дополнительно предусмотрен гигабитный Ethernet-порт RJ45 со скоростью 10/100/1000 Мбит/с, который можно использовать для другого совместимого сетевого uplink-соединения. Наличие двух типов магистральных интерфейсов упрощает интеграцию оборудования с коммутаторами агрегации, маршрутизаторами и существующей сетевой инфраструктурой. Для администрирования установлены отдельный порт управления RJ45 MGMT и консольный порт RJ45 Console, а порт Alarm зарезервирован производителем. Одним из преимуществ DS-P7001-04 является отказоустойчивая схема электропитания с двумя встроенными источниками переменного и постоянного тока. Устройство поддерживает AC-подключение 100–240 В, 50/60 Гц и DC-подключение −38,4…−72 В, что позволяет использовать операторскую систему питания и предусмотреть резервный источник. Максимальное энергопотребление составляет 58 Вт. Для управления оптической инфраструктурой предусмотрены DeltaStream PON Management System (DPMS), SNMP, командная строка CLI и Web UI. Администратор может централизованно настраивать оборудование, обновлять программное обеспечение, наблюдать за состоянием сети и обслуживать несколько узлов доступа. Встроенные операторские функции включают стандартное управление ONU через OMCI, автоматическую аутентификацию абонентских терминалов, обнаружение и изоляцию Rogue ONU, шифрование трафика, ACL, IEEE 802.1X, ARP Inspection и IP Source Guard. Поддержка DHCP Server, DHCP Relay, статической маршрутизации, QoS IEEE 802.1p/DSCP, Voice VLAN, Auto VoIP, IGMP Snooping и MLD Snooping позволяет организовывать интернет-доступ, IPTV и голосовые услуги в соответствующим образом настроенной сети. Возможности OLT дополняются функциями классификации и ограничения скорости трафика.

Купить TP-Link DS-P7001-04 в интернет-магазине Onecom — практичное решение для построения профессиональной сети GPON в Ташкенте и других регионах Узбекистана. Четырёхпортовый OLT подходит для интернет-провайдеров, обслуживающих многоквартирные дома, небольшие жилые массивы, бизнес-центры, гостиницы и корпоративные объекты, где необходимо объединить высокую абонентскую ёмкость с компактным размещением оборудования. Четыре GPON-порта позволяют проектировать сеть до 512 ONU/ONT при максимальном коэффициенте деления 1:128, а интерфейс 10G SFP+ обеспечивает возможность подключения OLT к современной магистральной инфраструктуре. При этом 10G uplink не увеличивает номинальную скорость каждого отдельного GPON-порта: она остаётся на уровне 2,5 Гбит/с Downstream и 1,25 Гбит/с Upstream. Двойная схема питания AC/DC делает модель особенно интересной для операторских узлов, где важно предусмотреть независимые источники электропитания. Перед приобретением рекомендуется проверить оптический бюджет проектируемой сети, класс используемых GPON-интерфейсов, совместимость ONU/ONT, наличие подходящих SFP+ трансиверов и условия подключения постоянного тока. Следует также уточнить комплект поставки и требования к монтажу. По официальной спецификации в набор входят OLT DS-P7001-04, сетевой кабель питания, консольный кабель, руководство по установке, монтажные кронштейны, винты и резиновые ножки. Наличие отдельных оптических трансиверов и дополнительных кабелей питания следует проверять для конкретной партии. Актуальную цену TP-Link DS-P7001-04, наличие и условия заказа можно уточнить в интернет-магазине Onecom. Гарантия магазина ONECOM — 12 месяцев. Доставка по Ташкенту и регионам Узбекистана осуществляется согласно условиям магазина.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Бренд: TP-Link

Серия: DeltaStream

Модель: DS-P7001-04

Полное наименование: DeltaStream 4-Port Pizza-Box GPON Optical Line Terminal

Тип устройства: Четырёхпортовый оптический линейный терминал OLT

Категория: Профессиональное оборудование оптического доступа

Назначение: Создание и управление GPON-сетью

Область применения: GPON, FTTH, FTTx

Аппаратная версия проверенного Datasheet: UN V1.0

Аппаратная версия продаваемого оборудования: Требует подтверждения

Форм-фактор: Компактный Pizza-Box OLT

Высота устройства: 1U

Монтаж: В 19-дюймовую стойку

Конструкция: Самостоятельное OLT-устройство

Дополнительное модульное шасси: Не требуется

Технология оптического доступа: GPON

Стандарт GPON: ITU-T G.984

Количество GPON-портов: 4

Исполнение GPON-портов по Datasheet: SFP Slot

Количество независимых GPON-интерфейсов: 4

Номинальная скорость GPON Downstream на порт: 2,488 Гбит/с

Номинальная скорость GPON Upstream на порт: 1,244 Гбит/с

Маркетинговая скорость GPON Downstream на порт: 2,5 Гбит/с

Маркетинговая скорость GPON Upstream на порт: 1,25 Гбит/с

Максимальный коэффициент деления каждого GPON-порта: 1:128

Максимальное заявленное количество ONU/ONT на порт: 128

Максимальное заявленное количество ONU/ONT на устройство: 512

Фактическое число абонентов: Зависит от загрузки и оптического бюджета

Максимальная дальность передачи GPON: 20 км

Длина волны передачи Tx: 1490 нм

Длина волны приёма Rx: 1310 нм

Тип оптического волокна: Одномодовое SMF 9/125 мкм

Класс оптического интерфейса по Datasheet: C+

Оптический интерфейс по Datasheet: SC/UPC

Оптический бюджет сети: Требует расчёта с учётом делителей и волокна

Поддержка XGS-PON: Не заявлена

Поддержка 10G-EPON: Не заявлена

Количество 10G SFP+ uplink-портов: 1

Скорость 10G SFP+ uplink: До 10 Гбит/с

Назначение SFP+ uplink: Подключение к магистральной сети

Количество гигабитных RJ45 uplink-портов: 1

Скорость RJ45 uplink: 10/100/1000 Мбит/с

Поддержка 2,5G RJ45 uplink: Не заявлена

Количество выделенных портов управления RJ45 MGMT: 1

Скорость порта MGMT по схеме производителя: 1 Гбит/с

Назначение MGMT: Сетевое управление OLT

Количество консольных портов RJ45 Console: 1

Назначение Console: Локальная настройка и диагностика

Количество портов Alarm: 1

Статус Alarm: Зарезервирован

Кнопка Reset: Есть

Централизованная система управления: DeltaStream PON Management System

Сокращение: DPMS

Управление SNMP: Поддерживается

Управление CLI: Поддерживается

Управление Web UI: Поддерживается

Групповое конфигурирование OLT: Поддерживается

Групповое обновление OLT: Поддерживается

Групповая перезагрузка OLT: Поддерживается

Управление несколькими площадками: Поддерживается

Мониторинг сети в реальном времени: Поддерживается

Интеллектуальный мониторинг сети: Поддерживается

Стандартное управление ONU OMCI: Поддерживается

Автоматическая аутентификация ONU: Поддерживается

Обнаружение Rogue ONU: Поддерживается

Изоляция Rogue ONU: Поддерживается

Шифрование трафика Upstream и Downstream: Поддерживается

Списки контроля доступа ACL: Поддерживаются

Аутентификация IEEE 802.1X: Поддерживается

ARP Inspection: Поддерживается

IP Source Guard: Поддерживается

DHCP Server: Поддерживается

DHCP Relay: Поддерживается

Статическая маршрутизация: Поддерживается

Идентификация типов трафика: Поддерживается

Ограничение скорости трафика: Поддерживается

QoS IEEE 802.1p: Поддерживается

QoS DSCP: Поддерживается

Voice VLAN: Поддерживается

Auto VoIP: Поддерживается

IGMP Snooping: Поддерживается

MLD Snooping: Поддерживается

Multicast: Поддерживается

Тип электропитания: Два встроенных источника AC + DC

Резервирование источников питания: Поддерживается

Входное напряжение переменного тока AC: 100–240 В

Частота переменного тока: 50/60 Гц

Диапазон постоянного напряжения DC: От −38,4 до −72 В

Поддержка PoE+ для питания OLT: Не заявлена

Максимальное энергопотребление: 58 Вт

Наличие встроенного источника AC: Да

Наличие встроенного источника DC: Да

Размеры устройства (Ш × Г × В): 440 × 180 × 44 мм

Рабочая температура: От 0 до +50 °C

Температура хранения: От −40 до +70 °C

Влажность при эксплуатации: От 10 до 90 % без конденсации

Влажность при хранении: От 5 до 90 % без конденсации

Масса устройства: Нет подтверждённых данных

Сертификация: CE, FCC

Комплектация: OLT DS-P7001-04, кабель питания, консольный кабель, руководство по установке, монтажные кронштейны, винты, резиновые ножки

Оптические SFP+ трансиверы в комплекте: Не подтверждены

GPON-оптические модули в комплекте: Требуют проверки конкретной поставки

Гарантийный срок: 12 месяцев
