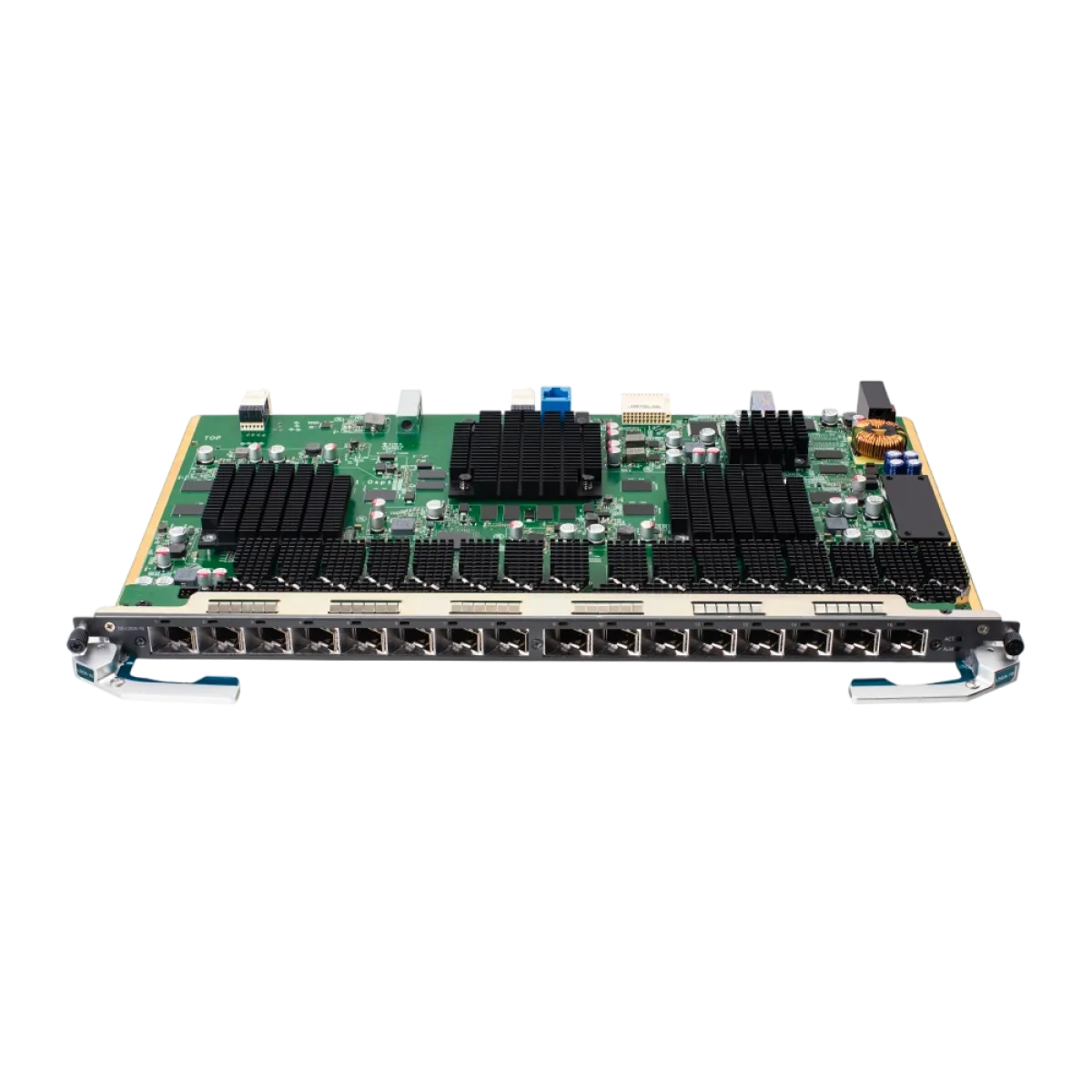

TP-Link DS-LSGA-16 / 16-портовая сервисная плата XGS-PON/GPON OLT DeltaStream

TP-Link DS-LSGA-16 — профессиональная 16-портовая комбинированная сервисная плата XGS-PON/GPON серии DeltaStream, предназначенная для построения, расширения и модернизации оптических сетей доступа интернет-провайдеров и операторов связи. Модуль устанавливается в совместимое шасси TP-Link OLT и позволяет организовать предоставление услуг на базе технологий GPON и XGS-PON. Благодаря шестнадцати комбинированным PON-интерфейсам оператор получает возможность развивать существующую сеть FTTH и FTTx, одновременно поддерживая совместимое абонентское оборудование GPON и внедряя более высокоскоростные подключения XGS-PON. В технологии XGS-PON каждый порт обеспечивает номинальную симметричную скорость передачи данных до 9,953 Гбит/с как в направлении Downstream от OLT к абоненту, так и в направлении Upstream от абонента к OLT. Для GPON предусмотрена номинальная скорость до 2,5 Гбит/с на передачу к абонентам и до 1,25 Гбит/с в обратном направлении. Плата поддерживает коэффициент оптического деления до 1:256 для XGS-PON и до 1:128 для GPON на один комбинированный порт. Максимальная заявленная дальность передачи по региональной спецификации составляет до 20 км. Реальная дальность и допустимое количество ONU/ONT зависят от оптического бюджета, типа трансиверов, количества делителей, состояния волокна и параметров сети. В отличие от обычной 16-портовой платы GPON, TP-Link DS-LSGA-16 рассчитана на современную инфраструктуру с возможностью предоставления симметричных услуг класса 10 Гбит/с. Поддержка обеих технологий помогает операторам постепенно обновлять оборудование и расширять тарифные предложения без необходимости одномоментной замены всей оптической сети.

Сервисная плата TP-Link DS-LSGA-16 для XGS-PON/GPON OLT предоставляет расширенные возможности управления оптическими интерфейсами и операторскими услугами. В XGS-PON используются длины волн 1577 нм для передачи Downstream и 1270 нм для приёма Upstream, а в GPON — соответственно 1490 и 1310 нм. Разделение оптических длин волн создаёт техническую основу для совместного использования технологий в правильно спроектированной пассивной оптической инфраструктуре. Производитель указывает поддержку до 3072 T-CONT на один комбинированный PON-порт и до 190 464 сервисных потоков на плату, что обеспечивает гибкость при организации различных типов абонентских услуг. Сетевые функции включают ACL, аутентификацию IEEE 802.1X, DHCP Server, DHCP Relay, статическую маршрутизацию, IEEE 802.1p/DSCP QoS, Voice VLAN, Auto VoIP, IGMP Snooping и MLD Snooping. Стандартный протокол OMCI используется для управления совместимыми абонентскими терминалами, а автоматическая аутентификация ONU вместе с обнаружением и изоляцией Rogue ONU помогает поддерживать контролируемую работу оптического сегмента. Централизованное управление реализуется через DeltaStream PON Management System (DPMS), SNMP, CLI и Web UI в составе совместимого OLT-шасси. Администратор может выполнять настройку нескольких устройств, обновление программного обеспечения, мониторинг PON-портов и обслуживание удалённых площадок. Плата поддерживает горячую замену Hot Swap при выполнении требований производителя. Электропитание осуществляется через модуль DS-PSUA совместимого шасси с диапазоном постоянного напряжения от −38,4 до −72 В. Максимальная потребляемая мощность составляет 56,2 Вт. Размеры платы — 390,8 × 256,4 × 22,5 мм, что позволяет устанавливать её в предусмотренные сервисные слоты совместимых OLT-платформ.

Купить TP-Link DS-LSGA-16 в интернет-магазине Onecom — практичное решение для модернизации профессиональных GPON и XGS-PON сетей в Ташкенте и других регионах Узбекистана. Шестнадцать комбинированных PON-портов подходят для проектов оптической инфраструктуры многоквартирных домов, новых жилых комплексов, бизнес-центров, корпоративных объектов и операторских узлов доступа. Поддержка симметричной передачи XGS-PON позволяет планировать высокоскоростные интернет-услуги, а совместимость с GPON помогает сохранить гибкость развития существующих сетей. TP-Link официально указывает DS-LSGA-16 среди сервисных плат для модульных шасси DS-P8000-X2 и DS-P8000-X7. Первая платформа предусматривает установку до двух сервисных плат и создание конфигураций до 32 Combo PON-портов, вторая — до семи плат и до 112 Combo PON-портов. Для работы DS-LSGA-16 необходимо совместимое OLT-шасси, управляющие модули, электропитание и подходящие оптические трансиверы. Перед приобретением рекомендуется проверить аппаратную версию шасси, используемую прошивку, свободные сервисные слоты, совместимость оптических модулей и абонентских ONU/ONT, расчёт потерь в оптической сети и предполагаемую нагрузку. Пределы деления 1:128 и 1:256 являются максимальными техническими значениями и не гарантируют возможность подключения соответствующего числа абонентов в любой конфигурации. В официальной комплектации указана одна сервисная плата DS-LSGA-16; оптические модули, блоки питания и само шасси приобретаются или подтверждаются отдельно. Актуальную цену TP-Link DS-LSGA-16, наличие и условия заказа можно уточнить в интернет-магазине Onecom. Гарантия магазина ONECOM — 12 месяцев. Доставка по Ташкенту и регионам Узбекистана осуществляется согласно условиям магазина.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Бренд: TP-Link

Серия: DeltaStream

Модель: DS-LSGA-16

Полное наименование: DeltaStream Chassis Optical Line Terminal 16-Port XGS-PON & GPON Combo Service Board

Тип устройства: Комбинированная сервисная плата XGS-PON/GPON для OLT

Назначение: Расширение оптических PON-интерфейсов совместимого модульного OLT

Категория: Профессиональное телекоммуникационное оборудование

Область применения: GPON, XGS-PON, FTTH и FTTx

Аппаратная версия конкретной поставки: Не подтверждена

Тип оптических интерфейсов: Combo PON

Количество физических PON-портов: 16

Поддерживаемые технологии: GPON и XGS-PON

Отдельные дополнительные GPON-порты сверх 16 Combo PON: Нет

Стандарт GPON: ITU-T G.984

Стандарт XGS-PON: ITU-T G.9807.1

Номинальная скорость XGS-PON Downstream на порт: 9,953 Гбит/с

Номинальная скорость XGS-PON Upstream на порт: 9,953 Гбит/с

Номинальная скорость GPON Downstream на порт: До 2,5 Гбит/с

Номинальная скорость GPON Upstream на порт: До 1,25 Гбит/с

Симметричная скорость XGS-PON: Поддерживается

Максимальный коэффициент деления XGS-PON: 1:256 на порт

Максимальный коэффициент деления GPON: 1:128 на порт

Максимальное количество GPON ONU на Combo PON-порт: 128

Максимальное количество XGS-PON ONU на Combo PON-порт: 256

Максимальное число T-CONT на порт: 3072

Максимальное количество сервисных потоков на плату: 190464

Фактическая абонентская ёмкость: Зависит от оптического бюджета, архитектуры и нагрузки сети

Номинальная дальность линии по региональной спецификации: До 20 км

Длина волны XGS-PON Tx: 1577 нм

Длина волны XGS-PON Rx: 1270 нм

Длина волны GPON Tx: 1490 нм

Длина волны GPON Rx: 1310 нм

Тип оптического волокна: Одномодовое

Топология оптической сети: Пассивная точка — множество точек

Оптические трансиверы: Совместимые с платформой и выбранным типом PON

Тип оптического разъёма: Зависит от используемого трансивера

Класс оптического передатчика: Определяется используемым модулем

Оптический бюджет: Требует расчёта для конкретной сети

Совместная работа GPON и XGS-PON: Предусмотрена в комбинированной PON-инфраструктуре

Функции L2: Поддерживаются

Расширенные функции L3: Поддерживаются

ACL: Поддерживаются

IEEE 802.1X: Поддерживается

DHCP Server: Поддерживается

DHCP Relay: Поддерживается

Статическая маршрутизация: Поддерживается

Идентификация многосервисного трафика: Поддерживается

Ограничение скорости трафика: Поддерживается

QoS IEEE 802.1p: Поддерживается

QoS DSCP: Поддерживается

Voice VLAN: Поддерживается

Auto VoIP: Поддерживается

IGMP Snooping: Поддерживается

MLD Snooping: Поддерживается

Multicast: Поддерживается

Управление ONU через OMCI: Поддерживается

Стандартный OMCI: Поддерживается

Автоматическая аутентификация ONU: Поддерживается

Обнаружение Rogue ONU: Поддерживается

Изоляция Rogue ONU: Поддерживается

Централизованное управление: DeltaStream PON Management System

Сокращение системы управления: DPMS

Управление SNMP: Поддерживается

Управление CLI: Поддерживается

Управление Web UI: Поддерживается

Пакетная конфигурация OLT: Поддерживается

Пакетное обновление OLT: Поддерживается

Пакетная перезагрузка OLT: Поддерживается

Управление несколькими сетевыми площадками: Поддерживается

Интеллектуальный мониторинг сети: Поддерживается

Обзор состояния сети в реальном времени: Поддерживается

Мониторинг атрибутов Combo PON-портов: Поддерживается

Форм-фактор: Встраиваемая сервисная плата OLT

Тип установки: В сервисный слот совместимого OLT-шасси

Совместимость с TP-Link DS-P8000-X2: Подтверждена производителем

Совместимость с TP-Link DS-P8000-X7: Подтверждена производителем

Максимальное количество плат в шасси DS-P8000-X2: 2

Максимальное количество плат в шасси DS-P8000-X7: 7

Максимальное количество Combo PON-портов в DS-P8000-X2: 32

Максимальное количество Combo PON-портов в DS-P8000-X7: 112

Совместимость с другими шасси: По официальной матрице совместимости TP-Link

Самостоятельная работа без шасси: Не предусмотрена

Горячая замена Hot Swap: Поддерживается

Условия горячей замены: В соответствии с руководством OLT-шасси

Источник электропитания: Через DS-PSUA в совместимом шасси

Диапазон напряжения питания платы: От −38,4 до −72 В DC

Максимальная потребляемая мощность: 56,2 Вт

Встроенный блок питания 220 В: Нет

Отдельный кабель электропитания: Не предусмотрен

Встроенный Wi-Fi: Нет

Встроенный бытовой маршрутизатор: Нет

Количество пользовательских Ethernet LAN-портов на плате: 0

Размеры платы (Ш × Г × В): 390,8 × 256,4 × 22,5 мм

Вес платы: Не указан производителем

Рабочая температура: От 0 до +50 °C

Температура хранения: От −40 до +70 °C

Влажность при эксплуатации: От 10 до 90 % без конденсации

Влажность при хранении: От 5 до 90 % без конденсации

Сертификация: CE, FCC

Комплектация по спецификации производителя: 1 сервисная плата TP-Link DS-LSGA-16

OLT-шасси в комплекте: Нет

Блок питания DS-PSUA в комплекте: Не заявлен

Оптические трансиверы в комплекте: Не заявлены

Дополнительные монтажные принадлежности: Не указаны

Гарантийный срок: 12 месяцев
