TP-Link XN020-G3v — оптический GPON HGU-роутер N300 с VoIP и двумя LAN-портами

TP-Link XN020-G3v — беспроводной GPON-маршрутизатор класса N300 для подключения к совместимым оптоволоконным сетям FTTH. Модель объединяет оптический терминал ONT/ONU, точку доступа Wi-Fi 2,4 ГГц, два проводных Ethernet-порта и интерфейс FXS для телефонной связи через интернет.

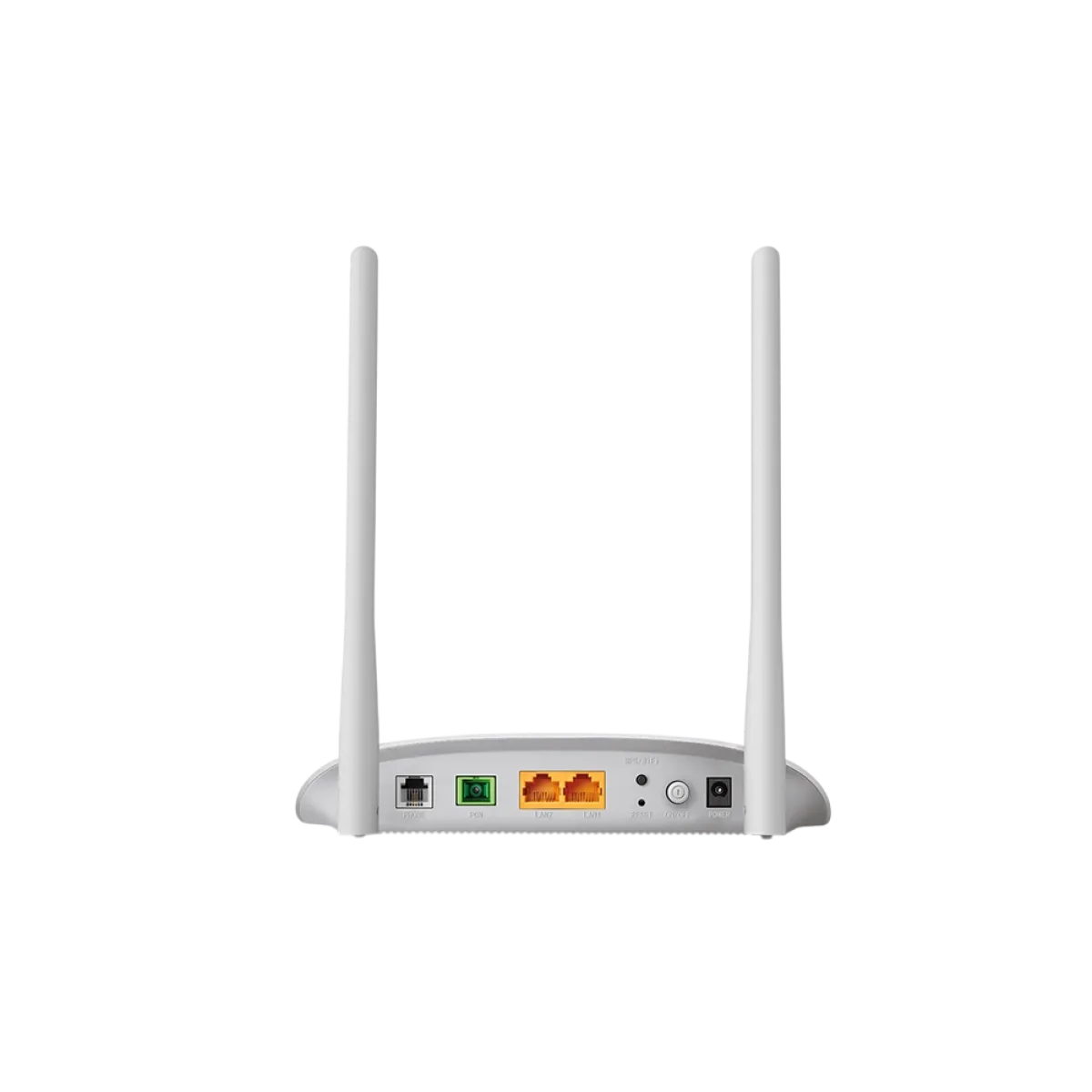

Устройство оснащено оптическим разъёмом SC/APC, одним гигабитным LAN 10/100/1000 Мбит/с, одним LAN 10/100 Мбит/с и телефонным портом RJ11 FXS. Встроенный модуль GPON соответствует стандартам ITU-T G.984, а для Wi-Fi используется IEEE 802.11n со скоростью до 300 Мбит/с.

TP-Link XN020-G3v подходит для абонентских подключений GPON, где интернет-провайдер разрешает использование данного терминала и предоставляет необходимые параметры регистрации.

GPON — оптический интернет FTTH

Встроенный GPON-терминал позволяет подключить XN020-G3v непосредственно к совместимой пассивной оптической сети провайдера.

Максимальная номинальная скорость GPON составляет 2,488 Гбит/с в направлении от провайдера к абоненту и 1,244 Гбит/с в обратном направлении.

Эти показатели относятся к стандарту оптической линии и не означают гарантированную скорость интернет-тарифа. Фактическая скорость зависит от инфраструктуры оператора, состояния оптики, конфигурации OLT и используемого абонентского оборудования.

Для подключения предусмотрен один порт SC/APC. В официальной спецификации заявлен оптический класс C+.

Class C+ и оптическое подключение

TP-Link указывает для XN020-G3v оптический модуль Class C+.

Передача оптического сигнала осуществляется на длине волны 1310 нм, а приём — на 1490 нм. Для передатчика используется DFB Laser, для приёмника — APD-TIA.

Максимальная заявленная дальность оптической линии составляет до 20 км. Реальная достижимая дистанция зависит от оптического бюджета, количества делителей, соединений, качества волокна и характеристик OLT.

Оптический порт рассчитан на соответствующий коннектор SC/APC. Использование неправильного типа разъёма может ухудшить сигнал или повредить интерфейс.

Wi-Fi N300 — до 300 Мбит/с

XN020-G3v поддерживает Wi-Fi 4 стандарта IEEE 802.11b/g/n.

Маршрутизатор работает только в диапазоне 2,4 ГГц, максимальная номинальная скорость беспроводного соединения составляет 300 Мбит/с.

Такая сеть подходит для просмотра сайтов, работы с документами, видеосвязи, мессенджеров и подключения совместимых бытовых устройств.

Однако N300 означает теоретическую физическую скорость Wi-Fi, а не гарантированную скорость интернета на каждом подключённом устройстве.

У XN020-G3v нет отдельного диапазона 5 ГГц. Wi-Fi 5, Wi-Fi 6 и Wi-Fi 7 не поддерживаются.

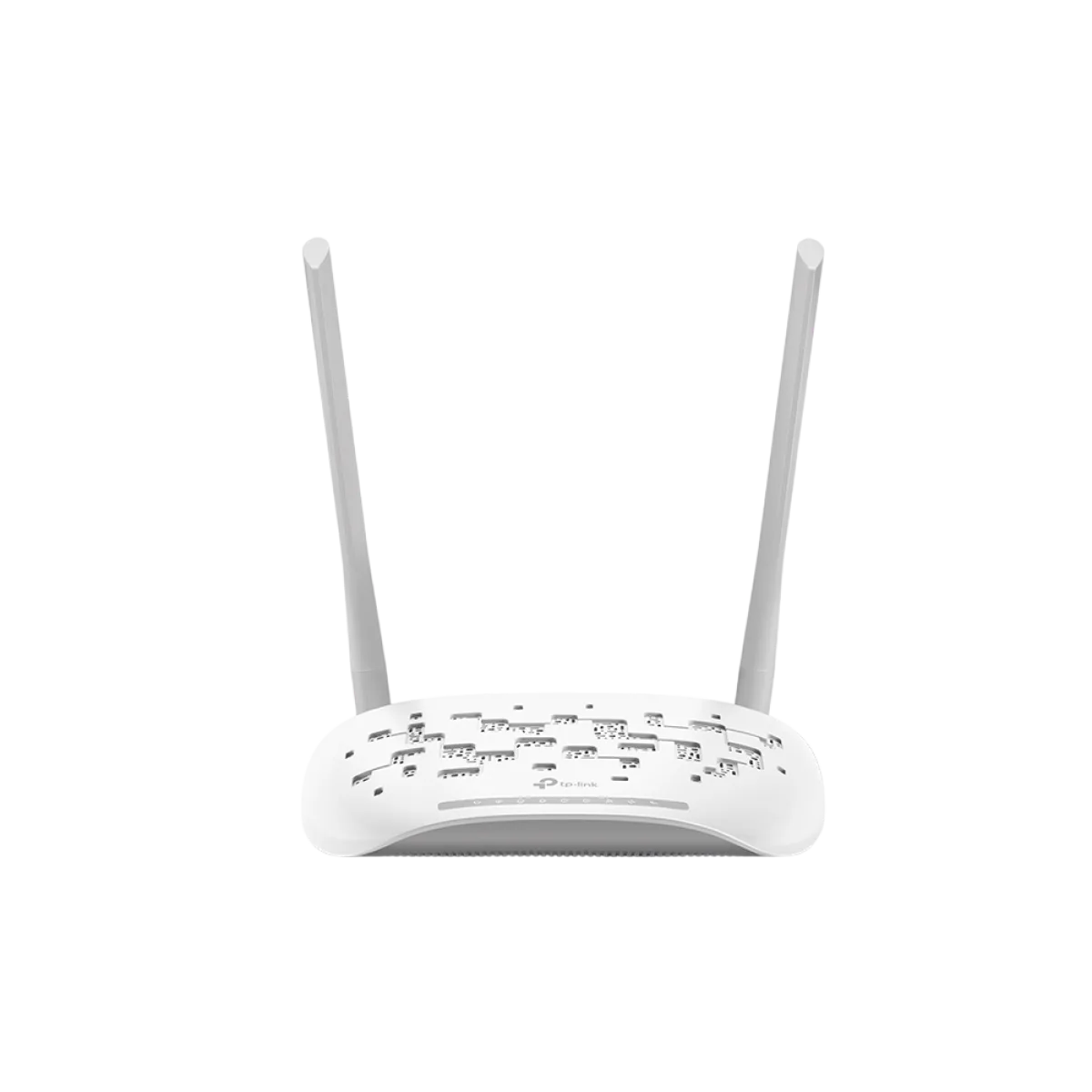

Две внешние антенны 5 dBi

В официальной спецификации указана беспроводная конфигурация 2×2 и две внешние антенны с усилением 5 dBi.

Антенны предназначены для работы в диапазоне 2,4 ГГц и помогают организовать беспроводную сеть в подходящих помещениях.

Реальное покрытие зависит от расположения маршрутизатора, стен, перекрытий, расстояния и радиопомех.

Гарантированную площадь покрытия производитель не указывает.

Два Ethernet LAN-порта

TP-Link XN020-G3v оснащён двумя портами RJ45 с разной пропускной способностью.

Первый — Gigabit Ethernet LAN, поддерживающий до 1000 Мбит/с.

Второй — Fast Ethernet LAN, поддерживающий до 100 Мбит/с.

К ним можно подключить компьютер, Smart TV, сетевой коммутатор или другое оборудование Ethernet.

Важно учитывать разницу скоростей: только один порт является гигабитным. Отдельный Ethernet WAN-порт производитель не заявляет, поскольку основной интернет поступает через GPON.

VoIP — телефон через интернет

Главная особенность XN020-G3v по сравнению с обычным XN020-G3 — наличие FXS-порта для VoIP.

В порт RJ11 можно подключить совместимый аналоговый телефон. Маршрутизатор использует SIP для взаимодействия с услугой IP-телефонии провайдера.

TP-Link указывает поддержку до восьми VoIP-аккаунтов. При этом физический телефонный порт остаётся один.

Для осуществления звонков необходима соответствующая услуга оператора, SIP-учётные данные и правильная настройка телефонного профиля. Само наличие FXS не предоставляет бесплатный телефонный номер.

Кодеки и функции телефонии

Официальная документация подтверждает SIP RFC 3261, RTP и аудиокодеки G.711 A-law/µ-law, G.722, G.729AB и G.726.

Также заявлен T.38 pass-through для совместимых сценариев передачи факсов.

Из дополнительных функций TP-Link упоминает определение номера звонящего, ожидание вызова, удержание и переадресацию.

Фактическая доступность отдельных телефонных услуг зависит от оператора и прошивки.

IPTV, IGMP и VLAN

XN020-G3v поддерживает IGMP v1/v2/v3 и IEEE 802.1Q VLAN.

Эти возможности помогают организовать совместимые услуги IPTV и разделять сетевой трафик интернет-провайдера.

При использовании IPTV могут потребоваться точные настройки VLAN, multicast и профилей оператора.

Наличие поддержки IGMP само по себе не гарантирует совместимость с любой приставкой или IPTV-сервисом.

VPN и сетевые функции

В техническом паспорте модели перечислены OpenVPN, PPTP VPN и IPSec VPN.

Также указана поддержка до 10 IPSec-туннелей. Конкретный режим использования VPN и доступность отдельных настроек зависят от версии прошивки.

Дополнительные сетевые возможности включают IPv4, IPv6, DHCP Server, DHCP Relay, Static Routing, Virtual Server, Port Triggering, DMZ, ALG, UPnP и DDNS через DynDNS и NO-IP.

Защита беспроводной и локальной сети

Для беспроводной сети поддерживаются WPA/WPA2, WPA-PSK и WPA2-PSK.

Также в документации присутствует устаревший WEP, который не рекомендуется использовать из-за недостаточного уровня безопасности.

WPA3 в проверенном Datasheet XN020-G3v не заявлен.

Для локальной сети предусмотрены NAT Firewall, SPI Firewall, контроль доступа, фильтрация MAC/URL, защита от DoS и привязка IP/MAC.

OMCI и TR-069

XN020-G3v поддерживает OMCI для взаимодействия с оптическим оборудованием оператора.

Протокол TR-069 позволяет интернет-провайдеру удалённо настраивать и обслуживать устройство.

Также доступны локальный веб-интерфейс, интерфейс командной строки CLI и обновление прошивки через OMCI.

В операторских версиях доступность настроек может ограничиваться прошивкой провайдера.

GPON-аутентификация

В официальном Datasheet заявлены режимы аутентификации по серийному номеру SN, паролю и комбинации SN + Password.

Модель также поддерживает Upstream/Downstream FEC, AES-шифрование, Dynamic Bandwidth Allocation, 16 T-CONT и 256 GEM-портов.

Эти параметры важны для совместимости с сетью GPON и настройки услуг на стороне OLT.

Перед покупкой необходимо согласовать возможность регистрации стороннего терминала у своего интернет-провайдера. Простое подключение SC/APC-кабеля не гарантирует доступ к интернету.

Питание, размеры и эксплуатация

XN020-G3v использует внешний адаптер 12 В / 0,6 А.

Размеры устройства по официальной региональной спецификации составляют 181,5 × 125,7 × 36,2 мм. В отдельном Datasheet размеры округлены до 181 × 125 × 36 мм.

Рабочая температура — от 0 до +40 °C, температура хранения — от −40 до +70 °C.

Рабочая влажность — 10–90% без конденсации.

Устройство предназначено для эксплуатации внутри помещений.

Комплектация

В комплект TP-Link XN020-G3v входят маршрутизатор, Ethernet-кабель RJ45, телефонный кабель RJ11, адаптер питания и руководство Quick Installation Guide.

Оптический патч-корд и аналоговый телефон в стандартном перечне не указаны.

Купить TP-Link XN020-G3v в ONECOM

TP-Link XN020-G3v N300 — оптический GPON HGU-маршрутизатор со встроенным Wi-Fi 2,4 ГГц, двумя LAN-портами и телефонным интерфейсом VoIP.

Модель подходит для домашней сети или небольшого офиса, когда требуется подключение к GPON, проводной Ethernet и телефонная связь через совместимого SIP-провайдера.

Купить TP-Link XN020-G3v можно через ONECOM.UZ или обратиться в магазин ONECOM: Ташкент, рынок Малика, магазин A-30.

Технические характеристики

Производитель: TP-Link
Модель: XN020-G3v
Официальное название: 300Mbps Wireless N Gigabit VoIP GPON Router
Тип устройства: Оптический GPON HGU-маршрутизатор с VoIP
Назначение: FTTH-интернет, Wi-Fi, Ethernet и SIP-телефония
Аппаратная версия фактического товара: Уточняется
Оптический стандарт: GPON
Стандарты GPON: ITU-T G.984.1 / G.984.2 / G.984.3 / G.984.4
Оптический класс: Class C+
Количество оптических портов: 1
Тип оптического разъёма: SC/APC
GPON Downstream: До 2,488 Гбит/с
GPON Upstream: До 1,244 Гбит/с
Длина волны передачи TX: 1310 нм
Длина волны приёма RX: 1490 нм
Максимальная дальность PON: До 20 км
Оптический передатчик: DFB Laser
Оптический приёмник: APD-TIA
Мощность оптического передатчика: Нет данных
Чувствительность оптического приёмника: Нет данных
EPON: Не заявлен для проверенного GPON-исполнения
XGS-PON: Не заявлен
GPON-аутентификация: SN / Password / SN + Password
Upstream FEC: Да
Downstream FEC: Да
AES Encryption: Да
DBA: NSR / SR
T-CONT: До 16
GEM-порты: До 256
Ethernet-портов всего: 2
Gigabit LAN: 1 × 10/100/1000 Мбит/с
Fast Ethernet LAN: 1 × 10/100 Мбит/с
Разъёмы Ethernet: RJ45
Отдельный Ethernet WAN: Не заявлен
2.5GbE: Не заявлен
10GbE: Не заявлен
Телефонных портов: 1
Тип телефонного порта: FXS
Телефонный разъём: RJ11
Поддержка VoIP: Да
Протокол SIP: RFC 3261
Протокол RTP: RFC 1889 / 3550
Количество VoIP-аккаунтов: До 8
Аудиокодек G.711 A-law/µ-law: Да
Аудиокодек G.722: Да
Аудиокодек G.729AB: Да
Аудиокодек G.726: Да
T.38 pass-through: Да
Caller ID: Заявлен
Call Waiting: Заявлен
Call Holding: Заявлен
Call Forwarding: Заявлен
Встроенная DECT-база: Не заявлена
Wi-Fi класс: N300
Поколение Wi-Fi: Wi-Fi 4
Стандарты Wi-Fi: IEEE 802.11b/g/n
Диапазон Wi-Fi: 2,4 ГГц
Wi-Fi 5 ГГц: Нет
Wi-Fi 6 ГГц: Нет
Максимальная скорость Wi-Fi: До 300 Мбит/с
Конфигурация антенн: 2 × 2
Количество внешних антенн: 2
Усиление антенн: 5 dBi
Передающая мощность Wi-Fi: Менее 20 dBm
WMM: Да
Wi-Fi по расписанию: Да
Включение и отключение Wi-Fi: Да
Статистика Wi-Fi: Да
WPA: Да
WPA2: Да
WPA-PSK: Да
WPA2-PSK: Да
WEP: Указан, устаревший
WPA3: Не заявлен
EasyMesh: Не подтверждён
USB: Не заявлен
SIM-слот: Не заявлен
Встроенный 4G/5G-модем: Не заявлен
IPv4: Да
IPv6: Да
WAN PPPoE: Да
WAN Dynamic IP: Да
WAN Static IP: Да
WAN Bridge: Да
VLAN IEEE 802.1Q: Да
IGMP v1/v2/v3: Да
DHCP Server: Да
DHCP Client: Да
DHCP Relay: Да
Резервирование IP-адресов: Да
Static Routing: Да
Hardware QoS / ATM QoS: Да
Virtual Server: Да
Port Triggering: Да
DMZ: Да
ALG: Да
UPnP: Да
DDNS: DynDNS / NO-IP
NAT Firewall: Да
SPI Firewall: Да
Контроль доступа: Да
MAC/URL-фильтрация: Да
DoS-защита: Да
SYN Flooding Protection: Да
Ping of Death Protection: Да
IP/MAC Binding: Да
VPN: OpenVPN / PPTP / IPSec
IPSec VPN: До 10 туннелей
WireGuard: Не заявлен
OMCI: Да
TR-069: Да, с SSL
Локальный WebGUI: Да
CLI: Да
Обновление прошивки через OMCI: Да
Power On/Off: Кнопка
Reset: Кнопка
WPS/Wi-Fi: Кнопка
Питание: 12 В / 0,6 А
Номинальная мощность адаптера: 7,2 Вт
Фактическое энергопотребление: Нет данных
Размеры по региональной спецификации: 181,5 × 125,7 × 36,2 мм
Размеры по Datasheet: 181 × 125 × 36 мм
Масса устройства: Нет данных
Рабочая температура: 0…+40 °C
Температура хранения: −40…+70 °C
Рабочая влажность: 10–90%, без конденсации
Влажность хранения: 5–90%, без конденсации
Степень защиты IP: Не заявлена
Сертификация: CE / Anatel
Комплектация: GPON-роутер, кабель RJ11, кабель RJ45, адаптер питания, инструкция
Оптический патч-корд: Не указан в комплекте
Гарантийный срок: 12 месяцев
