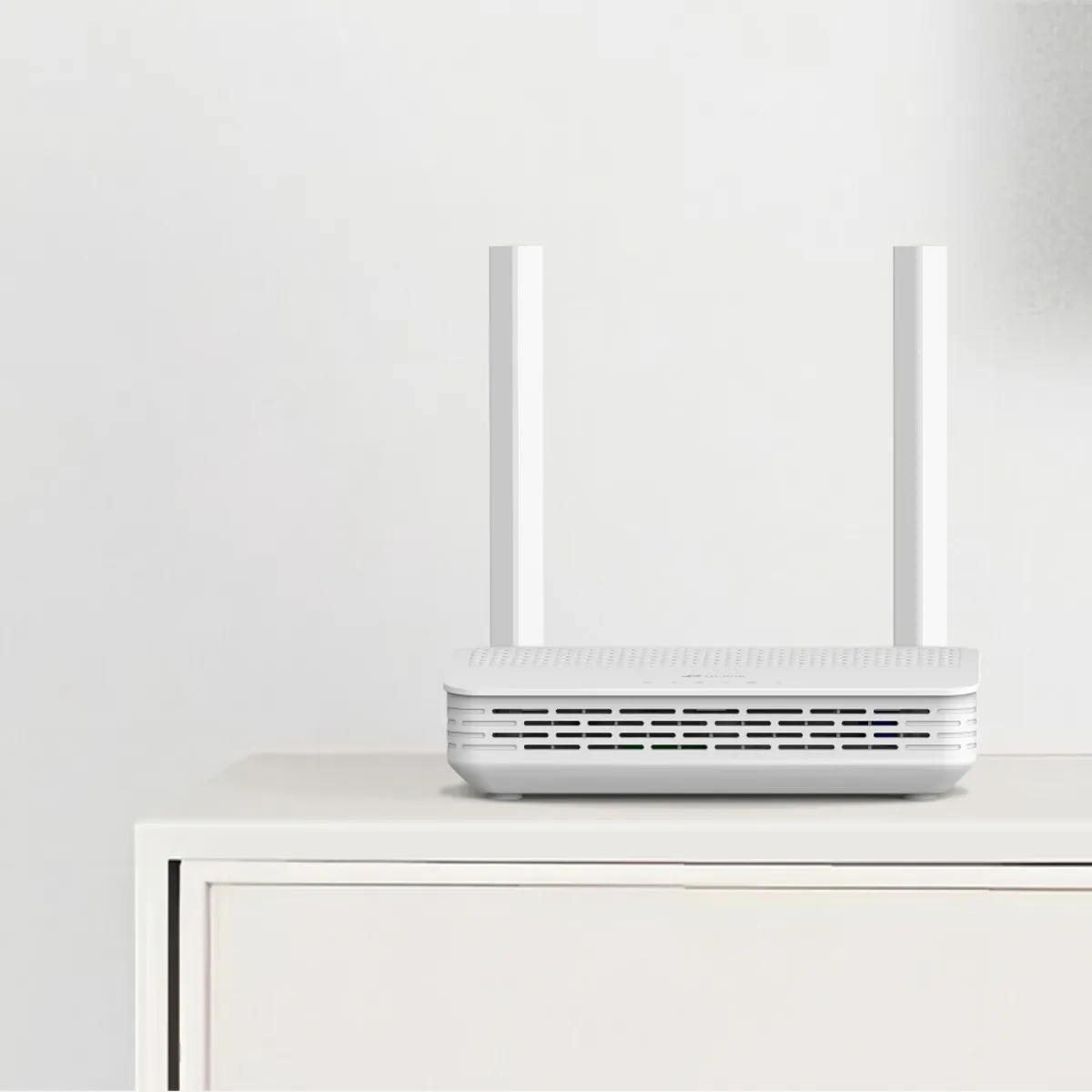

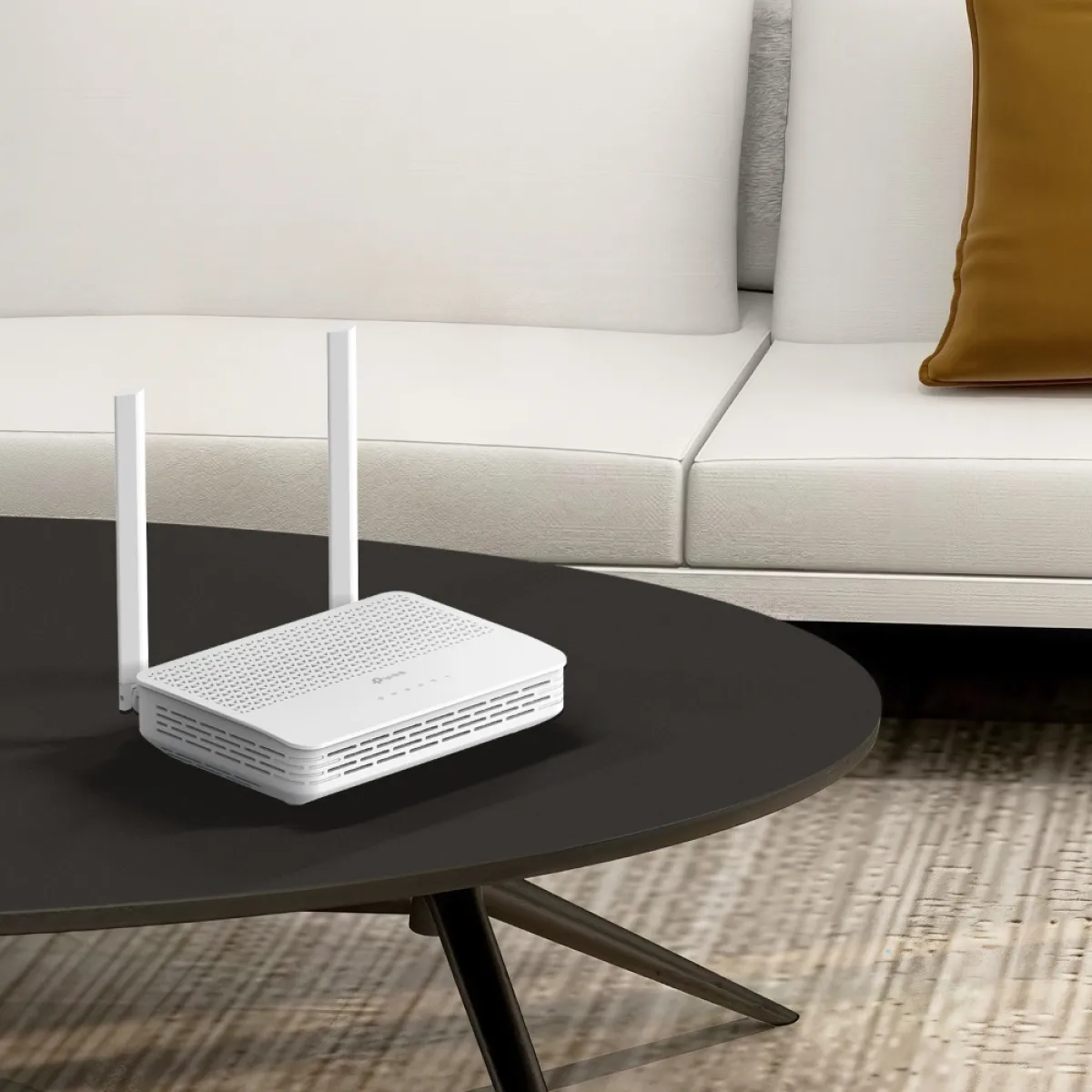

TP-Link XC220-G3 — оптический GPON/EPON HGU-роутер Wi-Fi AC1200 с EasyMesh

TP-Link XC220-G3 — двухдиапазонный оптический модем-маршрутизатор класса AC1200, предназначенный для подключения к сетям Fiber-to-the-Home (FTTH) и создания домашней или офисной беспроводной сети.

Устройство объединяет функции оптического терминала ONT/ONU и обычного Wi-Fi-роутера. Встроенный xPON-интерфейс поддерживает два стандарта пассивных оптических сетей — GPON и EPON, что позволяет применять модель в совместимой инфраструктуре интернет-провайдера.

TP-Link XC220-G3 оснащён одним оптическим портом SC/APC, двумя гигабитными Ethernet LAN, двумя внешними Wi-Fi-антеннами и двухъядерным процессором с частотой 900 МГц.

Беспроводная сеть работает по стандартам IEEE 802.11ac/n/a на 5 ГГц и IEEE 802.11b/g/n на 2,4 ГГц. Максимальные номинальные скорости составляют 867 и 300 Мбит/с соответственно.

Маршрутизатор также поддерживает EasyMesh, WPA3, родительский контроль, IPTV и управление через TP-Link Aginet.

GPON и EPON — два стандарта оптической связи

XC220-G3 относится к категории xPON-маршрутизаторов, поскольку поддерживает два типа пассивных оптических сетей.

GPON используется в сетях с оборудованием стандарта ITU-T G.984.

EPON основан на технологиях Ethernet PON.

TP-Link заявляет автоматическое переключение между поддерживаемыми режимами GPON и EPON.

Это делает устройство подходящим для разных сценариев FTTH-подключения.

Однако сама поддержка двух стандартов не гарантирует работу с любым интернет-провайдером.

Оптический терминал должен быть разрешён или зарегистрирован на соответствующей стороне OLT, а его параметры авторизации, VLAN и сервисные профили должны соответствовать настройкам сети.

Перед покупкой необходимо уточнить возможность подключения стороннего ONT у провайдера.

GPON Class B+ — параметры оптической линии

TP-Link XC220-G3 поддерживает GPON по стандарту ITU-T G.984 с оптическим классом B+.

Максимальная номинальная скорость GPON составляет 2,488 Гбит/с в нисходящем направлении и 1,244 Гбит/с в восходящем.

Эти показатели относятся к параметрам общего оптического GPON-канала, а не к гарантированной скорости отдельного абонента.

Фактическая скорость интернета зависит от тарифа, конфигурации OLT, сетевой нагрузки и ограничений клиентских интерфейсов.

У XC220-G3 проводные LAN-порты имеют скорость до 1 Гбит/с каждый.

Поэтому номинальные 2,488 Гбит/с GPON нельзя представлять как 2,488 Гбит/с на одном LAN-порту.

EPON — Ethernet Passive Optical Network

Помимо GPON устройство поддерживает EPON.

В официальном Datasheet указан стандарт 1000BASE-PX20+.

Для EPON заявлена номинальная скорость 1,25 Гбит/с в каждом направлении.

Это позволяет применять терминал в подходящих операторских сетях EPON.

При этом необходимо учитывать требования конкретного провайдера к регистрации ONT/ONU и оптической инфраструктуре.

Оптический порт SC/APC

XC220-G3 оснащён одним оптическим портом SC/APC.

SC/APC относится к распространённым типам оптических соединителей в сетях GPON/EPON.

Такой интерфейс предназначен для подключения подходящего оптоволоконного кабеля.

Важно использовать кабель с правильным типом разъёма и учитывать оптические параметры линии.

Нельзя считать SC/APC и SC/UPC полностью взаимозаменяемыми без подходящего соединения.

Использование неправильного коннектора может ухудшить качество сигнала или повредить оптический интерфейс.

Длина волны 1490 и 1310 нм

По официальному техническому паспорту XC220-G3 для оптической связи используются длины волн 1490 нм в направлении к абоненту и 1310 нм от абонента.

Оптическая мощность передатчика в режиме GPON составляет от +0,5 до +5 dBm.

Чувствительность приёмника — −27 dBm.

Для EPON мощность передатчика составляет 0…+4 dBm, а чувствительность приёмника также указана как −27 dBm.

Предельная дальность оптической линии по паспорту составляет до 20 км.

Однако это технический предел стандартизированной линии, а не гарантия работы на 20 км в произвольной оптической инфраструктуре.

Необходимо учитывать потери на делителях, сварках, разъёмах и требования OLT.

Wi-Fi 5 AC1200 — до 1167 Мбит/с

XC220-G3 поддерживает двухдиапазонную беспроводную сеть класса AC1200.

На 5 ГГц максимальная номинальная скорость составляет 867 Мбит/с.

На 2,4 ГГц максимальная скорость — 300 Мбит/с.

Суммарно это 1167 Мбит/с, что соответствует классу AC1200.

Диапазон 5 ГГц подходит для современных смартфонов, ноутбуков и просмотра видео при хорошем сигнале.

Диапазон 2,4 ГГц обеспечивает совместимость со множеством обычных устройств и может использоваться в условиях, где важен доступ на большем расстоянии.

При этом AC1200 обозначает сумму физических скоростей двух диапазонов, а не гарантированную скорость интернета для одного устройства.

Фактическая производительность зависит от тарифа провайдера, уровня сигнала, радиопомех и возможностей клиента.

Две внешние антенны и Beamforming

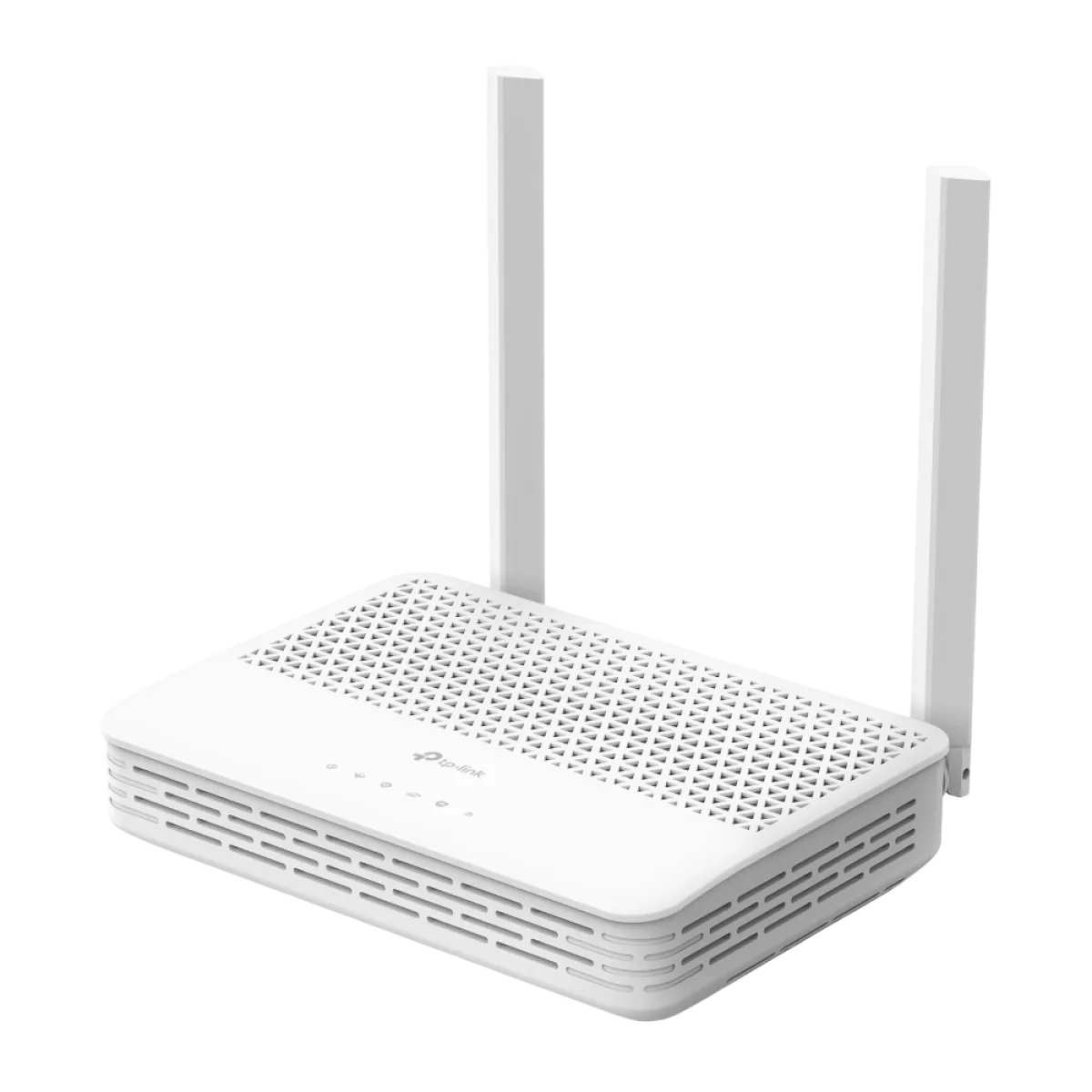

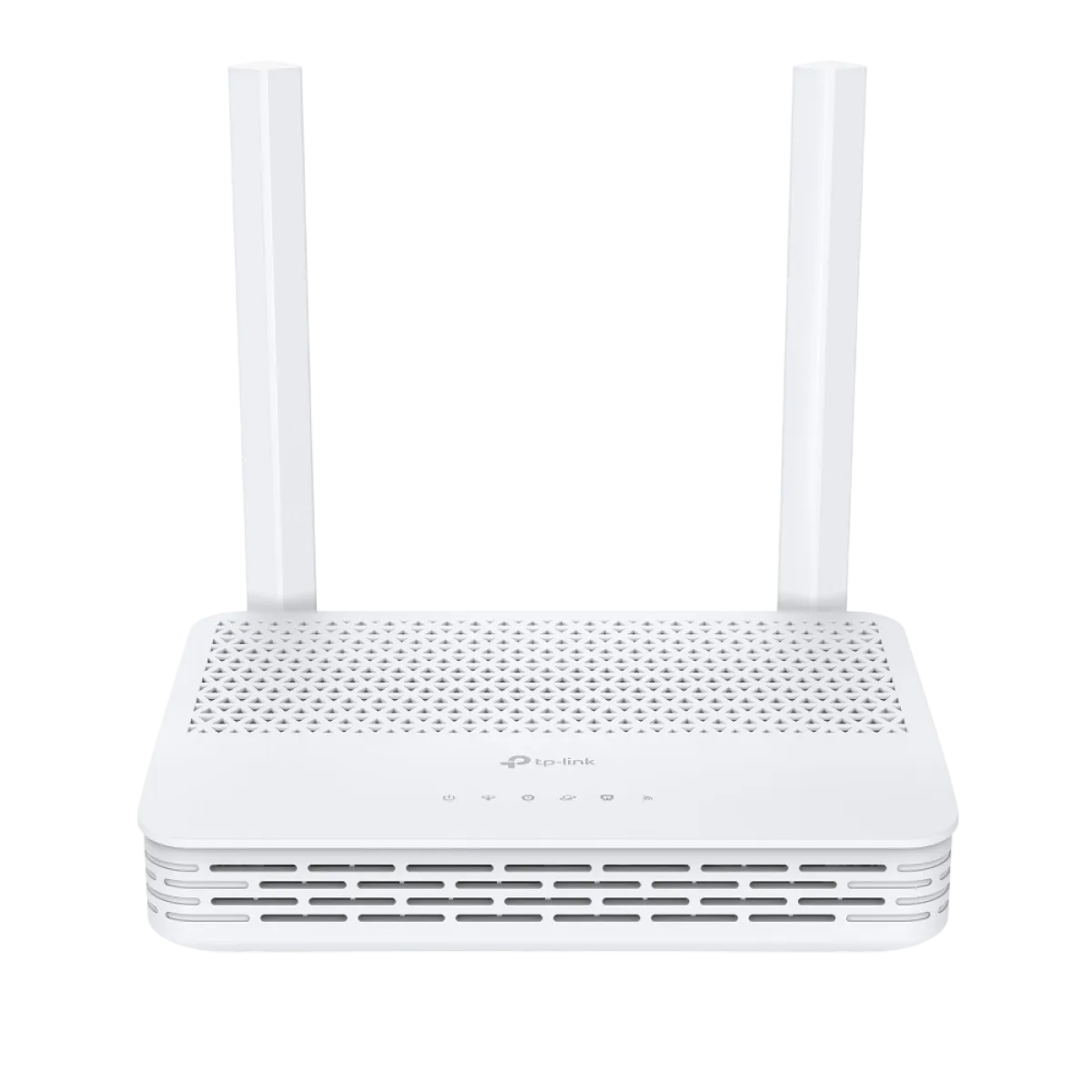

XC220-G3 оснащён двумя внешними двухдиапазонными антеннами.

Производитель указывает технологии MU-MIMO и Beamforming.

MU-MIMO предназначена для более эффективной работы с несколькими совместимыми Wi-Fi-клиентами.

Beamforming помогает концентрировать радиосигнал в направлении подключённых устройств при подходящих условиях.

Это может улучшать качество покрытия по сравнению с неоптимальной организацией беспроводной сети.

Однако производитель не указывает гарантированную площадь покрытия в квадратных метрах.

Реальная дальность зависит от здания, стен, помех и расположения роутера.

EasyMesh — расширение Wi-Fi-покрытия

XC220-G3 совместим с технологией EasyMesh.

При использовании с подходящими EasyMesh-устройствами можно организовать расширенную домашнюю беспроводную сеть.

Такая конфигурация особенно полезна в больших квартирах, многоэтажных домах и помещениях со сложной планировкой.

TP-Link также указывает поддержку технологий IEEE 802.11k/v/r.

Они могут помогать совместимым клиентским устройствам переключаться между точками доступа.

При этом совместимость с каждым Mesh-устройством другого производителя не гарантируется и зависит от прошивки.

Два гигабитных LAN-порта

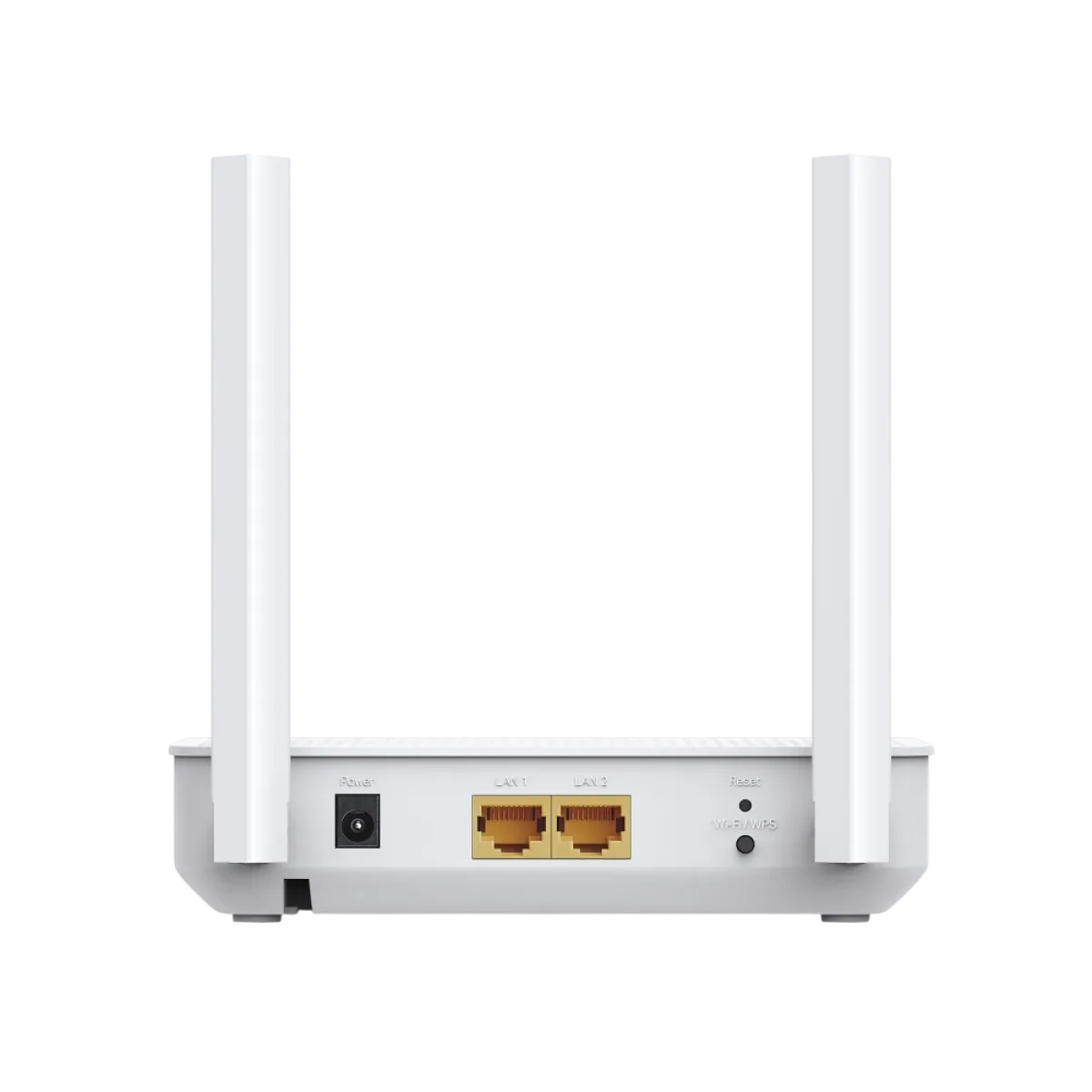

TP-Link XC220-G3 имеет два Ethernet-порта RJ45.

Каждый поддерживает скорость 10/100/1000 Мбит/с.

Порты предназначены для подключения компьютеров, телевизоров, коммутаторов, сетевых накопителей и другого проводного оборудования.

Это позволяет создать смешанную локальную сеть из проводных и беспроводных устройств.

Однако отдельный гигабитный Ethernet WAN-порт для модели не заявлен.

Основной входящий интернет-интерфейс — встроенный оптический xPON.

Также отсутствуют подтверждённые 2.5GbE и 10GbE.

IPTV, IGMP и VLAN

XC220-G3 поддерживает функции IPTV.

В официальной документации перечислены IGMP Proxy, IGMP Snooping, Bridge и Tag VLAN.

IGMP Snooping помогает оптимизировать передачу многоадресного трафика внутри локальной сети.

IGMP Proxy используется для взаимодействия с multicast-трафиком между сегментами сети.

Tag VLAN может потребоваться для подключения отдельных услуг интернет-провайдера.

Наличие этих функций делает XC220-G3 подходящим для IPTV в совместимой операторской инфраструктуре.

При этом настройки VLAN и IPTV должны соответствовать требованиям конкретного провайдера.

Безопасность WPA3

Маршрутизатор поддерживает WPA, WPA2 и WPA3.

WPA3 обеспечивает современные механизмы защиты беспроводной сети при работе с совместимыми клиентскими устройствами.

Дополнительно предусмотрены функции NAT Firewall, Access Control и фильтрация по MAC/IP/URL.

Производитель также заявляет средства защиты от DoS-атак, SYN Flooding и Ping of Death.

Эти возможности помогают повышать базовую безопасность сети.

При этом настройка надёжного пароля и актуальная прошивка остаются важными условиями эксплуатации.

Несколько Wi-Fi-сетей

XC220-G3 поддерживает Multi-SSID.

По официальному Datasheet можно создать до трёх SSID для каждого диапазона — 2,4 и 5 ГГц.

Это позволяет организовать несколько беспроводных сетей для разных групп пользователей.

Например, можно использовать отдельные названия сети для домашних устройств и посетителей.

Точные способы изоляции клиентов и распределения прав доступа зависят от доступных настроек прошивки.

Двухъядерный процессор 900 МГц

По официальному Datasheet XC220-G3 оснащён двухъядерным процессором с частотой 900 МГц.

Процессор выполняет функции обработки сетевого трафика, маршрутизации и управления подключёнными устройствами.

При этом производитель не раскрывает в проверенном документе объём оперативной памяти RAM и постоянной памяти Flash.

Поэтому эти характеристики не следует указывать без дополнительной технической информации.

IPv4, IPv6 и сетевые функции

XC220-G3 поддерживает IPv4 и IPv6.

В перечне сетевых возможностей заявлены DHCP Server, DHCP Client, Static Routing, RIP, Port Triggering, Virtual Server, DMZ, UPnP и DDNS.

Поддерживаются сервисы динамического DNS NO-IP и DynDNS.

Эти возможности могут быть полезны при настройке локального доступа, серверных приложений и сетевых устройств.

При этом работа входящих подключений через интернет может зависеть от провайдера, CGNAT и настроек операторской сети.

Родительский контроль и QoS

XC220-G3 оснащён функциями родительского контроля и планирования работы Wi-Fi.

Родительский контроль позволяет применять доступные в прошивке ограничения для клиентских устройств.

Wi-Fi Schedule помогает задавать периоды активности беспроводной сети.

Также предусмотрены функции QoS и WMM для приоритизации сетевого трафика.

Они могут помочь рациональнее распределять ресурсы сети, но не увеличивают физическую скорость GPON, Ethernet или интернет-тарифа.

TP-Link Aginet — управление устройством

XC220-G3 относится к линейке TP-Link Aginet.

Устройство поддерживает настройку через локальный WebGUI и приложение Aginet.

Для операторских сетей предусмотрено удалённое управление через OMCI и TR-069.

TP-Link также указывает Aginet ACS и поддержку сопутствующих протоколов TR-098, TR-181, TR-111 и TR-143 на официальной странице продукта.

Это позволяет провайдеру использовать совместимые системы настройки и диагностики абонентских терминалов.

Поскольку XC220-G3 относится к операторскому оборудованию, часть настроек может зависеть от выданной прошивки и политики интернет-провайдера.

Совместимость с провайдером — важное условие

XC220-G3 нельзя считать универсальным устройством, которое автоматически работает с любой оптоволоконной линией.

В сетях GPON и EPON оператор может использовать регистрацию по серийному номеру, паролю или другим параметрам, назначаемым для конкретного абонентского терминала.

Кроме того, необходимо соответствие между настройками терминала, OLT, VLAN и услугами провайдера.

Перед покупкой рекомендуется согласовать использование стороннего xPON-терминала с интернет-провайдером.

Если провайдер запрещает подключение сторонних ONT или использует неподдерживаемую схему авторизации, одного физического подключения оптоволоконного кабеля может быть недостаточно.

Конструкция и питание

XC220-G3 имеет компактный корпус со встроенным отсеком для укладки запаса оптического волокна.

Такое решение помогает аккуратно размещать излишек оптического кабеля и защищать его от чрезмерного изгиба.

Размеры устройства составляют 157,2 × 119,7 × 37 мм.

Электропитание осуществляется от внешнего адаптера 12 В / 1 А.

Номинальная выходная мощность адаптера — 12 Вт; это не измеренное постоянное энергопотребление роутера.

Рабочая температура — 0…+40 °C.

Устройство предназначено для эксплуатации внутри помещений.

Комплектация

Согласно официальному Datasheet XC220-G3, в комплект входят оптический роутер, кабель Ethernet RJ45, адаптер питания, краткое руководство по установке и GPL Statement.

Оптический патч-корд в перечне стандартной комплектации не указан.

Также в модели XC220-G3 отсутствует заявленный телефонный FXS-порт. Для VoIP-телефонии с физическим RJ11 следует рассматривать другую модель, например XC220-G3v, если она соответствует требованиям провайдера.

Купить TP-Link XC220-G3 в ONECOM

TP-Link XC220-G3 AC1200 — оптический HGU-маршрутизатор для построения домашней сети на основе GPON или EPON.

Модель объединяет двухдиапазонный Wi-Fi 5 до 867 + 300 Мбит/с, два гигабитных LAN-порта, две внешние антенны, поддержку EasyMesh, WPA3 и IPTV.

XC220-G3 подходит для совместимых FTTH-сетей, где требуется объединить функции оптического терминала и маршрутизатора в одном устройстве.

Приобрести TP-Link XC220-G3 можно через интернет-магазин ONECOM.UZ или обратиться в магазин ONECOM по адресу: Ташкент, рынок Малика, магазин A-30.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Производитель: TP-Link
Модель: XC220-G3
Официальное название: AC1200 Wireless XPON Router
Линейка: Aginet
Тип устройства: Оптический GPON/EPON HGU-маршрутизатор
Назначение: FTTH, подключение к пассивной оптической сети
Стандарты оптической сети: GPON / EPON
Поддержка автоматического выбора GPON/EPON: Да
GPON: ITU-T G.984
Оптический класс GPON: Class B+
Скорость GPON Download: До 2,488 Гбит/с
Скорость GPON Upload: До 1,244 Гбит/с
EPON: 1000BASE-PX20+
Скорость EPON Download: До 1,25 Гбит/с
Скорость EPON Upload: До 1,25 Гбит/с
Количество оптических портов: 1
Тип оптического разъёма: SC/APC
Длина волны приёма: 1490 нм
Длина волны передачи: 1310 нм
Чувствительность приёмника GPON: −27 dBm
Чувствительность приёмника EPON: −27 dBm
Оптическая мощность передатчика GPON: +0,5…+5 dBm
Оптическая мощность передатчика EPON: 0…+4 dBm
Мощность насыщения приёмника GPON: −8 dBm
Мощность насыщения приёмника EPON: −3 dBm
Максимальная заявленная дальность PON: До 20 км
Тип лазера передатчика: DFB
Тип фотоприёмника: PIN-TIA
Тип интернет-интерфейса: xPON
Отдельный Ethernet WAN: Не заявлен
Количество Ethernet-портов: 2
Количество LAN: 2
Тип LAN-портов: Gigabit Ethernet
Скорость LAN: 10/100/1000 Мбит/с
Ethernet-разъём: RJ45
Порты 2.5GbE: Нет
Порты 10GbE: Нет
Телефонный FXS-порт: Нет
VoIP-порт RJ11: Нет
USB-порт: Не заявлен
Встроенный 4G/5G-модем: Нет
Слот SIM: Не заявлен
Класс Wi-Fi: AC1200
Поколение Wi-Fi: Wi-Fi 5
Количество радиодиапазонов: 2
Диапазон 2,4 ГГц: Да
Диапазон 5 ГГц: Да
Диапазон 6 ГГц: Нет
Wi-Fi 2,4 ГГц: IEEE 802.11b/g/n
Wi-Fi 5 ГГц: IEEE 802.11a/n/ac
Скорость Wi-Fi 2,4 ГГц: До 300 Мбит/с
Скорость Wi-Fi 5 ГГц: До 867 Мбит/с
Суммарная номинальная скорость: До 1167 Мбит/с
DFS: Не поддерживается
Количество антенн: 2
Тип антенн: Внешние двухдиапазонные
MU-MIMO: Да
Beamforming: Да
EasyMesh: Совместим с поддерживаемыми устройствами
IEEE 802.11k/v/r: Да, по официальной странице
Wi-Fi 6: Нет
Wi-Fi 7: Нет
WPA: Да
WPA2: Да
WPA3: Да
Multi-SSID: До 3 SSID на каждый диапазон
Режим маршрутизатора: Да
IPv4: Да
IPv6: Да
WAN Dynamic IP: Да
WAN Static IP: Да
WAN PPPoE: Да
DHCP Server: Да
DHCP Client: Да
DHCP Relay: Указан на странице производителя
Резервирование IP-адресов: Да
NAT: Да
Virtual Server: Да
Port Triggering: Да
DMZ: Да
UPnP: Да
ALG: Да
Статическая маршрутизация: Да
RIP: Да
DDNS: DynDNS / NO-IP
IPTV: Да
IGMP v2/v3: Да
IGMP Snooping: Да
IGMP Proxy: Да
IPTV Bridge: Да
IPTV Tag VLAN: Да
QoS: Hardware QoS / WMM
SPI Firewall: Да
Защита от DoS: Да
Контроль доступа: Да
MAC/IP/URL-фильтрация: Да
IP/MAC Binding: Да
Родительский контроль: Да
Расписание Wi-Fi: Да
VPN Passthrough: PPTP / L2TP / IPSec
VPN Server: В Datasheet упомянут, протоколы не уточнены
Управление через WebGUI: Да
Мобильное приложение: TP-Link Aginet
Управление через OMCI: Да
TR-069: Да
TR-098: Да
TR-181: Да, по странице производителя
TR-111: Да, по странице производителя
TR-143: Да
Aginet ACS: Да
TP-Link Aginet Unified Cloud: Заявлена
Процессор: 900 МГц
Количество ядер процессора: 2
Объём RAM: Нет данных
Объём Flash: Нет данных
Кнопка WPS/Wi-Fi: Есть
Кнопка Reset: Есть
Номинальное питание: 12 В / 1 А
Номинальная мощность адаптера: 12 Вт
Реальное энергопотребление: Нет данных
Размеры (Ш × Г × В): 157,2 × 119,7 × 37 мм
Отсек для укладки оптоволокна: Есть
Масса устройства: Нет данных
Рабочая температура: 0…+40 °C
Температура хранения: −40…+60 °C
Рабочая влажность: 10–90%, без конденсации
Влажность хранения: 5–90%, без конденсации
Сертификация: CE / RoHS
Степень защиты IP: Не заявлена
Комплектация: Роутер, Ethernet-кабель RJ45, адаптер питания, инструкция, GPL Statement
Оптический патч-корд: Не указан в комплекте
Гарантийный срок: 12 месяцев
