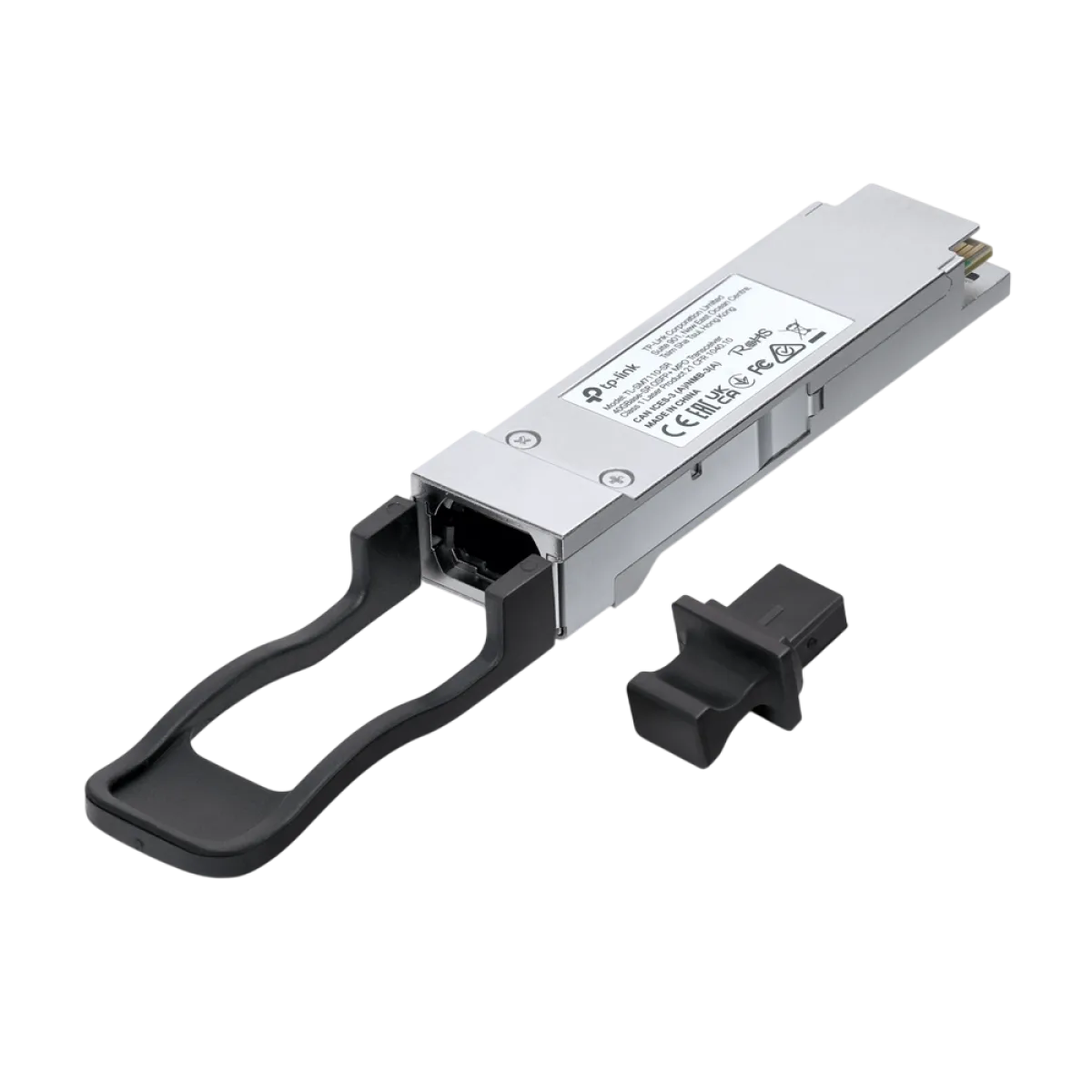

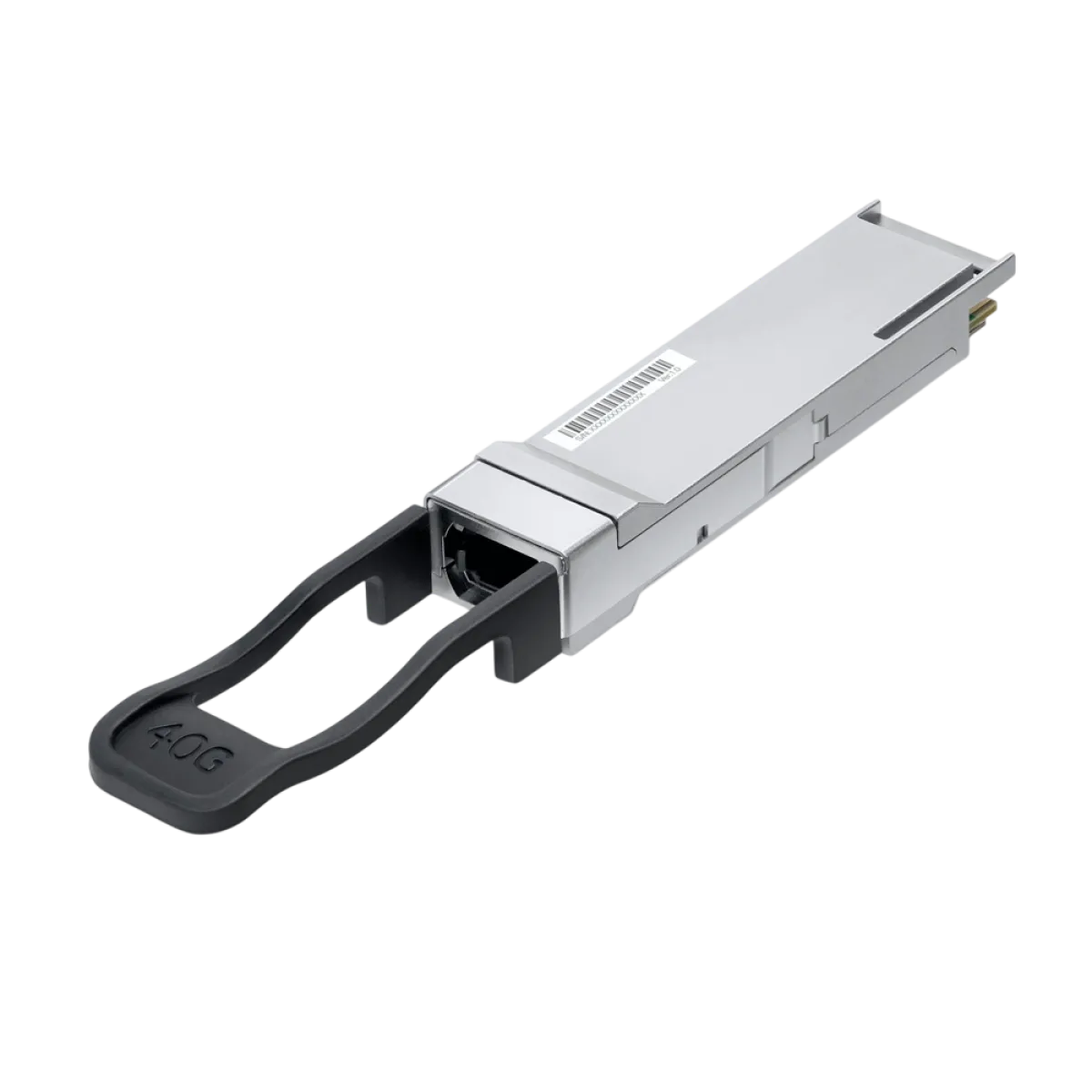

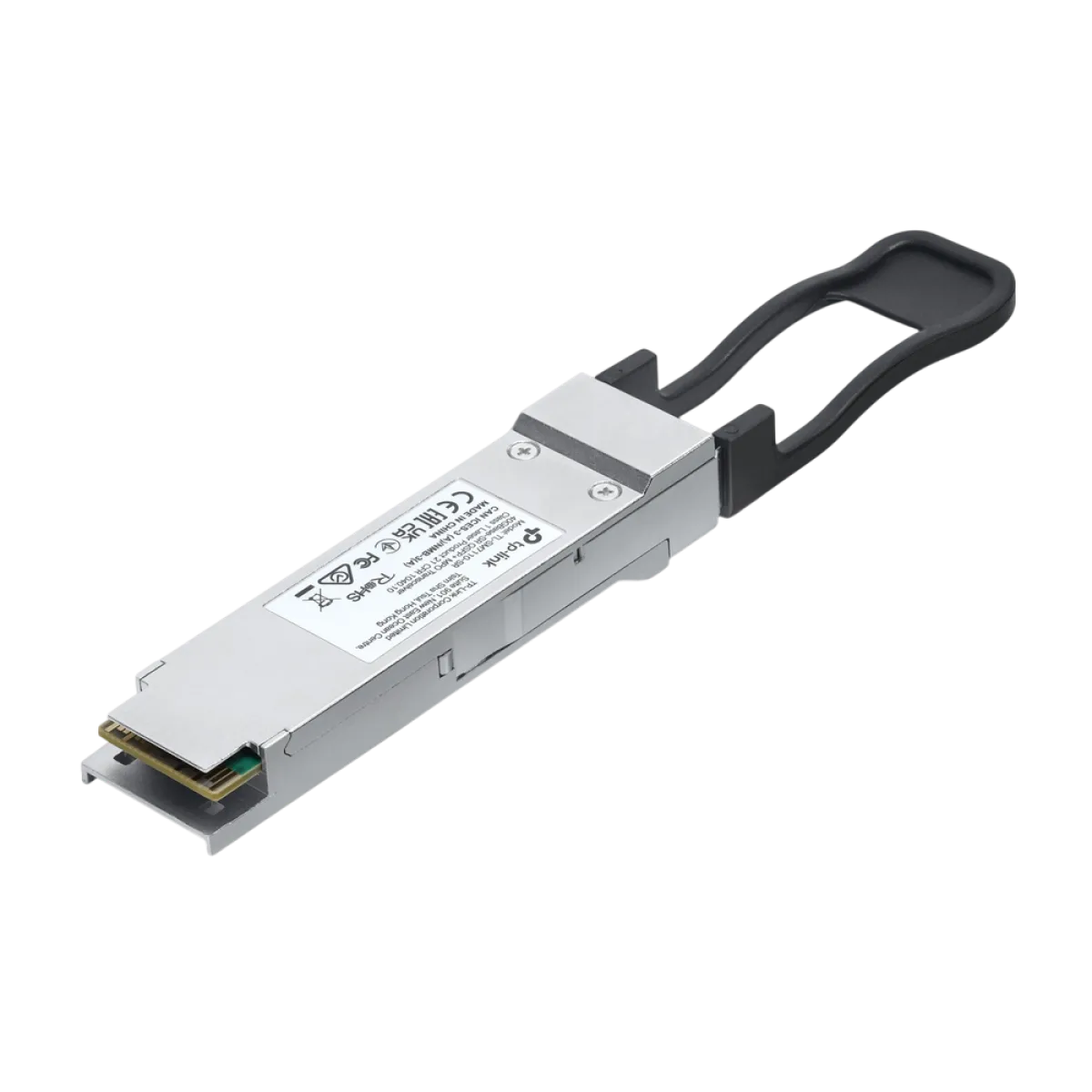

TP-Link TL-SM7110-SR — оптический трансивер 40GBASE-SR4 QSFP+ MPO 850 нм до 150 м

TP-Link TL-SM7110-SR — высокоскоростной оптический модуль форм-фактора QSFP+, предназначенный для организации соединений Ethernet со скоростью 40 Гбит/с по многомодовому оптоволокну.

Устройство соответствует применению 40GBASE-SR4 и предназначено для установки в совместимый сетевой порт QSFP+. На оптической стороне используется многофиберный разъём MPO, а рабочая длина волны составляет 850 нм.

Модель поддерживает передачу данных по четырём параллельным оптическим каналам со скоростью 10,3125 Гбит/с на каждом. Максимальная заявленная дальность составляет 150 метров по многомодовому волокну OM3.

TP-Link TL-SM7110-SR подходит для высокоскоростных соединений между совместимыми коммутаторами, оборудованием операторских сетей, серверной инфраструктурой и другими устройствами с интерфейсом 40G QSFP+.

40GBASE-SR4 — оптическая связь 40 Гбит/с

Трансивер поддерживает 40GBASE-SR4 — технологию высокоскоростной передачи данных по многомодовому оптическому волокну.

В отличие от обычных одноканальных 1G или 10G модулей, TL-SM7110-SR использует четыре параллельных канала передачи данных.

Номинальная скорость каждого канала составляет 10,3125 Гбит/с. Общая физическая скорость четырёх каналов достигает приблизительно 41,25 Гбит/с с учётом линейного кодирования.

Коммерческое обозначение интерфейса — 40 Gigabit Ethernet.

Важно понимать, что значение 41,25 Гбит/с не является гарантированной полезной скоростью передачи пользовательских файлов. Для Ethernet применяется обозначение 40G, а фактическая пропускная способность зависит от используемого протокола, сетевого оборудования и общей конфигурации.

Такой интерфейс применяется там, где обычного Gigabit Ethernet или 10GbE недостаточно для организации высокоскоростного соединения между сетевыми устройствами.

QSFP+ — форм-фактор для высокоскоростных портов

TL-SM7110-SR выполнен в компактном форм-факторе QSFP+.

Электрическая совместимость соответствует требованиям QSFP+ Electrical MSA SFF-8436, заявленным производителем.

Для использования модуль устанавливается в соответствующий слот сетевого оборудования.

Это может быть совместимый коммутатор, маршрутизатор или другая сетевая система, поддерживающая данный тип оптического модуля.

Перед покупкой важно убедиться, что оборудование действительно имеет QSFP+ порт на 40 Гбит/с и поддерживает необходимый тип трансивера.

Обычный порт SFP 1G или SFP+ 10G физически и функционально не является заменой QSFP+.

Наличие QSFP+ на оборудовании другого производителя также не гарантирует полную совместимость без проверки поддерживаемых модулей и прошивки.

Разъём MPO для многоволоконного соединения

Оптический интерфейс TL-SM7110-SR — MPO.

В официальном техническом паспорте указано исполнение MPO 1×12.

MPO применяется для организации соединений с несколькими волокнами в одном оптическом разъёме.

При использовании 40GBASE-SR4 передача данных распределяется между параллельными оптическими каналами.

Для создания линии связи необходим совместимый многоволоконный кабель с подходящей распиновкой и полярностью.

Нельзя использовать обычный двухволоконный патч-корд LC-LC вместо соответствующего MPO-соединения.

При выборе кабеля требуется учитывать тип оптического волокна, интерфейс MPO, расположение передающих и принимающих каналов и совместимость соединителей.

Конкретные требования к полу коннектора, ключам и схеме полярности необходимо уточнять по монтажной документации сети.

Многомодовое волокно OM3 — до 150 м

TL-SM7110-SR предназначен для многомодовой оптики.

В основном Datasheet для модели указано оптическое волокно 50/125 мкм.

Максимальная заявленная дальность по кабелю OM3 составляет 150 метров.

Это значение предполагает совместимый тип волокна, корректную кабельную трассу и допустимые оптические потери.

Фактическая работоспособность соединения зависит от качества волокна, количества разъёмных соединений, загрязнения коннекторов, изгибов кабеля и характеристик принимающего оборудования.

Для OM4 производитель в проверенной официальной таблице не указал отдельную максимальную дальность.

Поэтому в карточке корректно писать «до 150 м на OM3», а не обещать другие значения без дополнительного подтверждения.

Трансивер не является одномодовым модулем для передачи данных на километровые расстояния.

Рабочая длина волны 850 нм

TP-Link TL-SM7110-SR использует номинальную оптическую длину волны 850 нм.

На официальной странице производителя указан рабочий диапазон 830–870 нм.

Данная длина волны характерна для короткодистанционных многомодовых оптических соединений.

Она позволяет использовать соответствующее оптическое оборудование в пределах заявленной дальности.

Важно подбирать совместимый модуль на противоположном конце линии с соответствующим стандартом, типом волокна и оптическими параметрами.

Установка модуля 850 нм на одной стороне и произвольного 1310 нм либо 1550 нм трансивера на другой стороне не обеспечивает корректного соединения.

Оптические характеристики передатчика и приёмника

По официальному Datasheet TL-SM7110-SR (UN) V1.0 выходная оптическая мощность передатчика составляет от −6,0 до +2,4 dBm.

Чувствительность приёмника указана как менее −10,2 dBm.

Коэффициент экстинкции составляет более 3 dB, а допустимый максимальный уровень входного оптического сигнала указан выше +2,5 dBm.

Эти параметры необходимы для правильного проектирования оптической линии и оценки её энергетического бюджета.

На официальной веб-странице TP-Link в строке Tx Optical Power имеется типографская неточность с пропущенным знаком минус. Для товарной карточки использовано значение именно из отдельного Datasheet: −6,0…+2,4 dBm.

При расчёте линии связи следует учитывать затухание кабеля, разъёмов и запас по уровню сигнала.

DDM — цифровая диагностика модуля

TP-Link TL-SM7110-SR поддерживает Digital Diagnostics Monitoring, сокращённо DDM.

Цифровая диагностика предназначена для контроля параметров оптического трансивера.

Производитель указывает возможность мониторинга напряжения, температуры и характеристик мощности трансивера.

Эта функция помогает обслуживающему персоналу оценивать состояние модуля и выявлять некоторые проблемы оптического подключения.

Конкретный перечень отображаемых параметров зависит от возможностей сетевого оборудования и поддержки диагностического интерфейса.

Сам трансивер не имеет отдельного пользовательского экрана или самостоятельного веб-интерфейса.

Для просмотра показателей DDM требуется подходящее устройство, в которое установлен модуль.

Hot Swap — замена без выключения оборудования

TL-SM7110-SR поддерживает горячую установку и извлечение Hot Swap.

Это означает возможность работы с трансивером в совместимом устройстве без обязательного отключения его общего электропитания.

Функция полезна при обслуживании сетевого оборудования, где нежелательно выключать весь коммутатор.

При этом извлечение активного модуля прерывает связь по соответствующему оптическому порту.

Следует соблюдать правила производителя и заранее учитывать возможное прерывание сетевых сервисов.

Перед установкой необходимо проверить разъём, чистоту оптического соединения и совместимость модуля.

Использование в серверных и дата-центрах

40G QSFP+ соединения применяются в инфраструктуре, где необходимо передавать большие объёмы данных между сетевыми устройствами.

TP-Link TL-SM7110-SR может использоваться для магистрального подключения совместимых коммутаторов, соединений между стойками и построения высокоскоростной локальной сети.

Многомодовая технология 850 нм удобна для коротких оптических линий в пределах поддерживаемой длины кабеля.

При организации такого соединения необходимо предусмотреть соответствующие QSFP+ порты на обоих устройствах и совместимую MPO-кабельную систему.

Модель также представлена производителем в линейке оборудования для операторской инфраструктуры.

Однако трансивер не является самостоятельным GPON OLT, не принимает PON-подключение абонента и не заменяет активное сетевое оборудование.

Установка и совместимость

Для соединения двух совместимых сетевых устройств обычно требуется по одному соответствующему оптическому модулю на каждом конце линии.

TP-Link рекомендует использовать одинаковые модели трансиверов на обеих сторонах для надёжного соединения.

После установки модулей устройства соединяются подходящим MPO-кабелем из многомодового волокна.

Необходимо убедиться, что кабельная система обеспечивает правильное соответствие передающих и принимающих каналов.

Если соединение не устанавливается, следует проверить совместимость трансиверов, статус QSFP+ портов, тип волокна, длину линии и чистоту оптических разъёмов.

Для монтажа не следует смотреть непосредственно в работающий оптический порт или на торец оптического волокна: излучение может быть опасно для глаз.

Питание и форм-фактор

Трансивер TL-SM7110-SR получает электропитание от совместимого порта QSFP+.

Номинальное напряжение питания составляет 3,3 В с допуском менее ±5%.

Отдельный сетевой адаптер питания не требуется.

Официальный паспорт подтверждает горячую замену и электрический интерфейс QSFP+.

При этом точное энергопотребление в ваттах, размеры корпуса, масса и рабочий температурный диапазон в проверенной спецификации не приведены.

Поэтому эти сведения не следует заполнять предположительными значениями.

Комплектация

Официальная страница TP-Link указывает в комплекте один оптический трансивер TL-SM7110-SR и руководство Quick Installation Guide.

Наличие оптического MPO-кабеля, второго трансивера либо отдельных модулей для другой стороны линии не подтверждено.

Для полноценного соединения потребуется соответствующее оборудование на обоих концах оптической трассы.

Купить TP-Link TL-SM7110-SR в ONECOM

TP-Link TL-SM7110-SR — многомодовый оптический модуль 40GBASE-SR4 с форм-фактором QSFP+, разъёмом MPO и длиной волны 850 нм.

Он поддерживает высокоскоростное подключение 40 Гбит/с по кабелю OM3 на расстоянии до 150 метров, цифровую диагностику DDM и горячую замену Hot Swap.

Модель подходит для построения высокоскоростных оптических соединений между совместимыми коммутаторами, сетевыми шкафами и другим оборудованием с QSFP+.

Приобрести TP-Link TL-SM7110-SR можно через интернет-магазин ONECOM.UZ или обратиться в магазин ONECOM по адресу: Ташкент, рынок Малика, магазин A-30.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Производитель: TP-Link
Модель: TL-SM7110-SR
Официальное название: 40GBase-SR QSFP+ MPO Transceiver
Тип устройства: Оптический трансивер
Категория: Оптические модули QSFP+
Назначение: Высокоскоростное соединение по многомодовому волокну
Аппаратная версия документации: UN V1.0
Версия фактической поставки: Уточняется
Стандарт оптического соединения: 40GBASE-SR4
Класс интерфейса: 40 Gigabit Ethernet
Номинальная скорость Ethernet: 40 Гбит/с
Количество параллельных каналов: 4
Линейная скорость одного канала: 10,3125 Гбит/с
Суммарная линейная скорость: 41,25 Гбит/с
Гарантированная полезная пропускная способность: Не заявлена
Форм-фактор: QSFP+
Электрический разъём к оборудованию: QSFP+
Оптический разъём: MPO
Исполнение оптического разъёма по Datasheet: MPO 1×12
Количество позиций MPO: 12
Количество рабочих передающих каналов: 4
Количество рабочих принимающих каналов: 4
Тип волокна: Многомодовое
Обозначение волокна: MMF
Типовое сечение оптоволокна: 50/125 мкм
Класс волокна с подтверждённой дальностью: OM3
Максимальная дальность на OM3: 150 м
Дальность на OM4: Не заявлена отдельно
Дальность на OM5: Не заявлена отдельно
Совместимость с одномодовым волокном SMF: Не заявлена
Номинальная длина волны: 850 нм
Рабочий диапазон длины волны: 830–870 нм
Стандарт применения: 40GBASE-SR4
Дополнительное заявленное применение: QDR
QSFP+ Electrical MSA: SFF-8436
Поддержка IEEE 802.3ae: Указана в руководстве
SFF-8472: Указан в руководстве
OMCI: Заявлен на официальной странице
Цифровая диагностика: DDM
Полное название диагностики: Digital Diagnostics Monitoring
Контроль напряжения: Да
Контроль температуры: Да
Контроль оптической мощности: Да
Отображение DDM в интерфейсе коммутатора: При поддержке оборудования
Горячая замена: Да
Hot Swap: Да
Hot Pluggable: Да
Выходная оптическая мощность Tx: −6,0…+2,4 dBm
Чувствительность приёмника Rx: Менее −10,2 dBm по Datasheet
Коэффициент экстинкции: Более 3 dB
Допустимый уровень входного оптического сигнала: Более +2,5 dBm
Оптический бюджет: Требует расчёта по конкретной линии
Номинальное питание: 3,3 В
Допуск напряжения питания: Менее ±5%
Источник питания: Через порт QSFP+ сетевого оборудования
Внешний блок питания: Не требуется
Потребление в ваттах: Нет данных
Тип интерфейса данных по Datasheet: LVPECL
Тип интерфейса данных по веб-спецификации: CML
Управляющий электрический интерфейс: LVTTL
Исполнение электрических сигналов: Имеются расхождения официальных документов
Совместимый порт сетевого устройства: 40G QSFP+
Поддержка установки в обычный SFP 1G: Нет
Поддержка установки в обычный SFP+ 10G: Нет
Поддержка 100G QSFP28: Не подтверждена
Breakout в 4×10G: Не подтверждён для конкретной системы
Автоматическая совместимость с любым коммутатором: Не гарантируется
Совместимость между брендами: Проверяется по оборудованию
Рекомендуемый трансивер на противоположном конце: Аналогичный TL-SM7110-SR
Тип рекомендуемого кабеля: Многомодовый MPO
Полярность MPO-кабеля: Проверяется по схеме подключения
Пол MPO-коннектора: Не указан отдельно
Кабель MPO в комплекте: Не заявлен
Второй оптический модуль в комплекте: Не заявлен
Количество модулей в комплекте: 1
Руководство Quick Installation Guide: 1
Цвет корпуса: Металлический
Точные размеры корпуса: Нет данных
Масса устройства: Нет данных
Масса упаковки: Нет данных
Рабочая температура: Нет данных
Температура хранения: Нет данных
Рабочая влажность: Нет данных
Степень защиты IP: Не заявлена
Сертификация в руководстве: FCC, CE
Уличное исполнение: Не заявлено
Гарантийный срок: 12 месяцев
