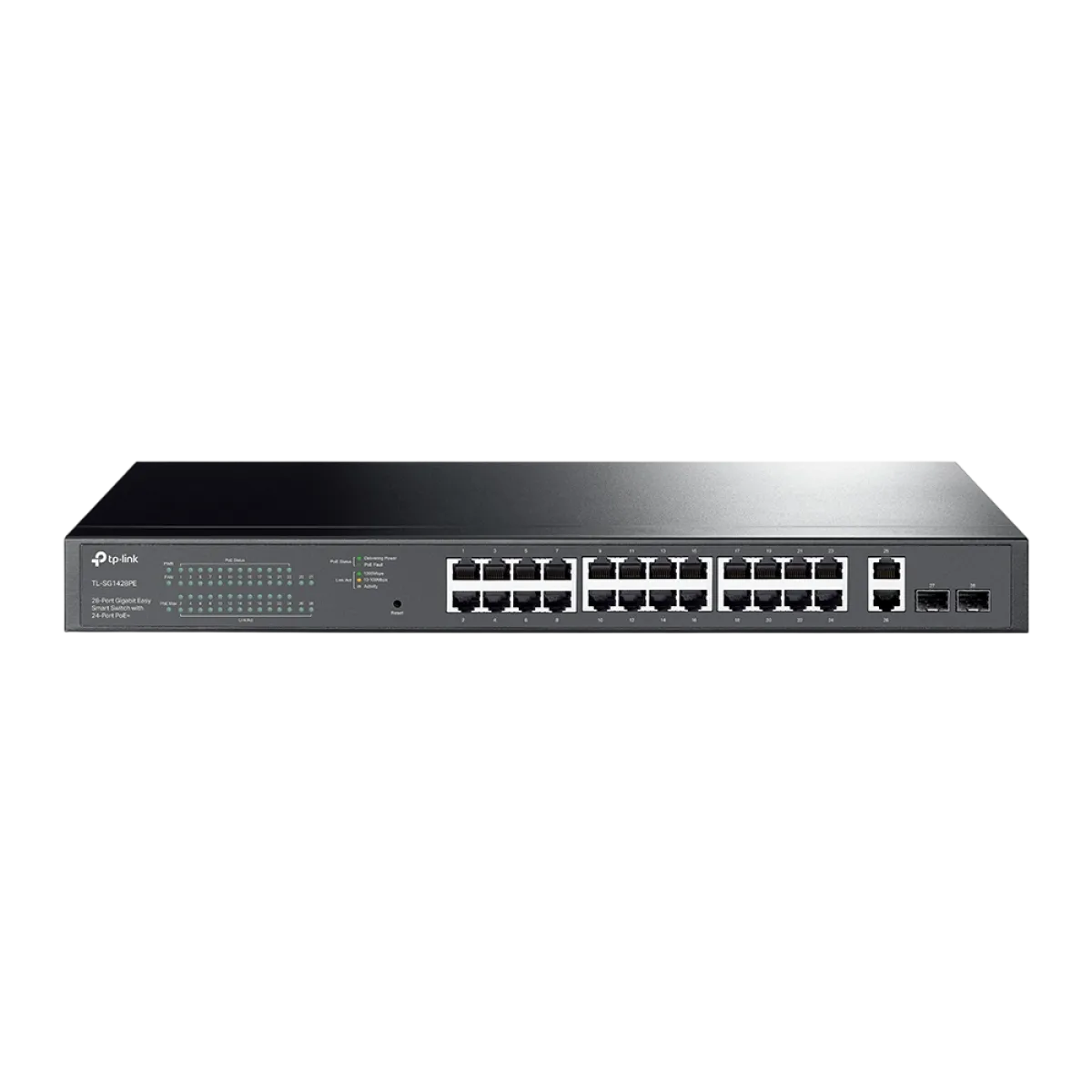

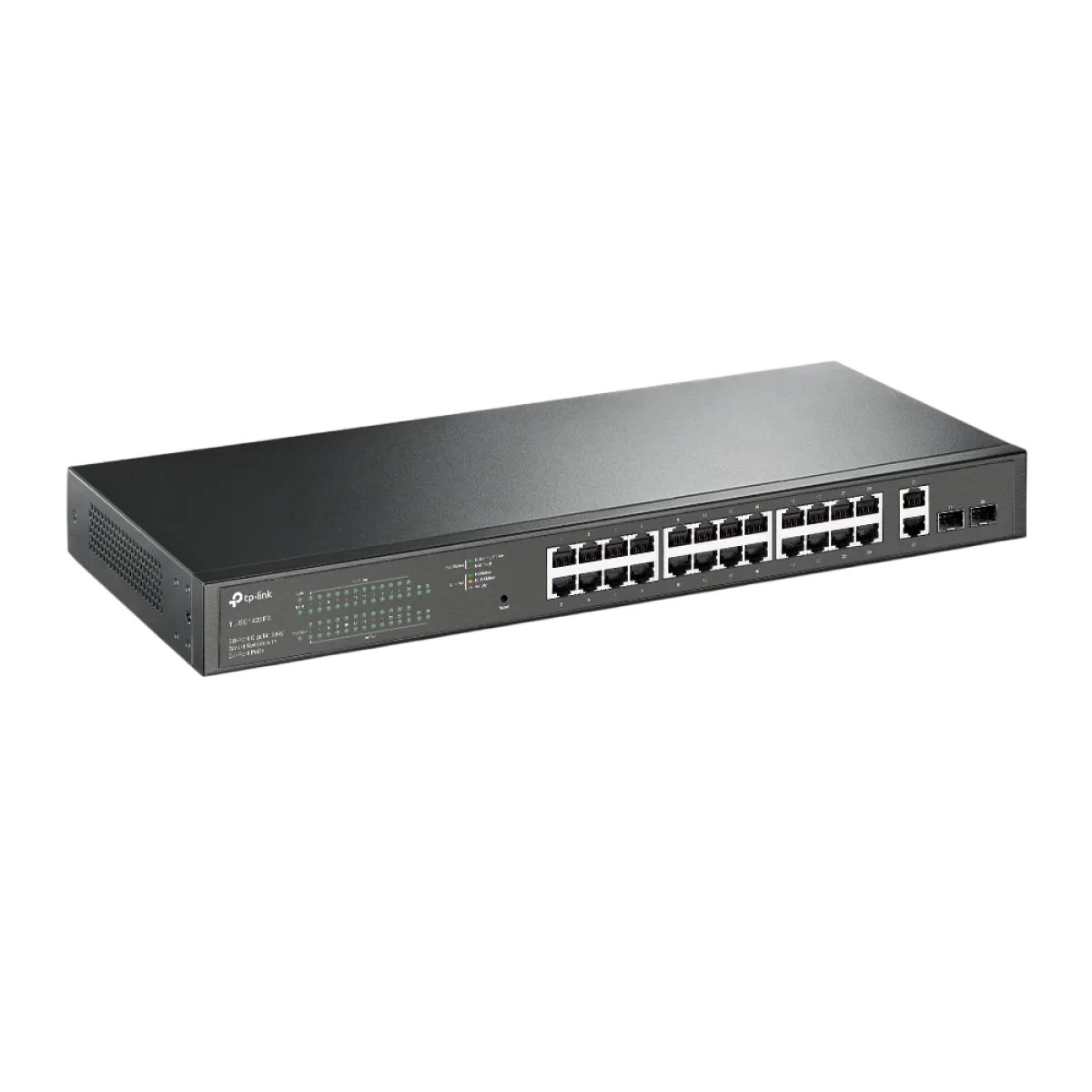

TP-Link TL-SG228PE — 28-портовый гигабитный Easy Managed коммутатор с 24 портами PoE+

TP-Link TL-SG228PE — сетевой коммутатор класса Easy Managed, предназначенный для организации проводной гигабитной сети и подачи питания на совместимые устройства через технологию Power over Ethernet.

Модель оснащена 26 Ethernet-портами RJ45 со скоростью 10/100/1000 Мбит/с и двумя гигабитными слотами SFP. Из 26 медных сетевых портов 24 поддерживают PoE+ по стандартам IEEE 802.3af и IEEE 802.3at.

Коммутатор подходит для построения сетей IP-видеонаблюдения, подключения точек беспроводного доступа, IP-телефонов и другого совместимого сетевого оборудования.

TL-SG228PE поддерживает веб-управление, функции второго уровня L2 и работу в режимах Standalone и Controller. Это позволяет использовать устройство как самостоятельный коммутатор или включать его в совместимую инфраструктуру централизованного управления.

28 гигабитных сетевых интерфейсов

TP-Link TL-SG228PE предоставляет 28 сетевых интерфейсов:

26 медных Ethernet-портов RJ45 со скоростью 10/100/1000 Мбит/с и 2 слота SFP со скоростью 1 Гбит/с.

Такая конфигурация позволяет подключать большое количество проводных устройств и организовывать отдельные магистральные соединения через оптические модули.

Все медные порты поддерживают согласование скорости с совместимым сетевым оборудованием.

Обычные компьютеры, сетевые видеорегистраторы, принтеры и другие Ethernet-устройства могут подключаться к подходящим портам согласно конфигурации сети.

Обозначение 28 портов включает оба SFP-интерфейса. Это не 28 разъёмов RJ45.

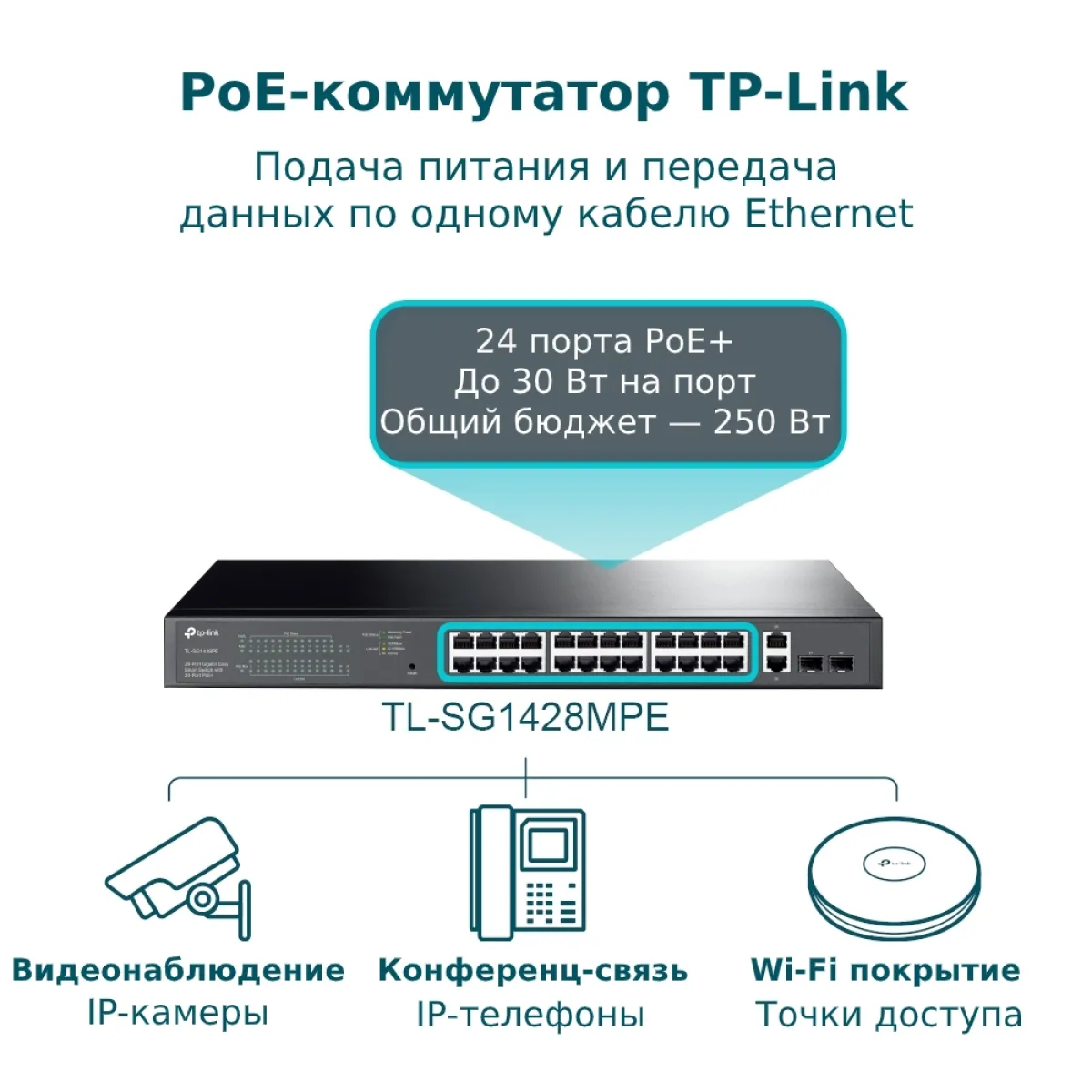

24 порта PoE+ для питания сетевых устройств

Из 26 портов RJ45 двадцать четыре предназначены для передачи данных и электропитания совместимым PoE-устройствам.

Поддерживаются стандарты IEEE 802.3af и IEEE 802.3at.

Технология PoE позволяет передавать сетевые данные и питание по одному кабелю Ethernet.

Это особенно удобно при установке IP-камер видеонаблюдения, беспроводных точек доступа и IP-телефонов.

При использовании PoE не требуется прокладывать отдельную линию питания к каждому подключённому устройству, если оно рассчитано на соответствующий стандарт.

Для совместимого оборудования IEEE 802.3at предусматривает класс мощности до 30 Вт на порт на стороне источника питания. Однако одновременно доступная мощность для всех устройств ограничивается суммарным PoE-бюджетом коммутатора.

В местных каталогах TL-SG228PE указан бюджет 250 Вт, но для корректной публикации этой цифры необходимо сверить официальные данные конкретной аппаратной версии.

Расчёт общего PoE-бюджета

При проектировании системы видеонаблюдения важно учитывать потребление каждого устройства.

Количество портов PoE+ не означает, что все 24 устройства смогут одновременно получать по 30 Вт.

Например, 24 камеры с потреблением 10 Вт каждая требуют приблизительно 240 Вт суммарной PoE-мощности.

Если установленный бюджет действительно составляет 250 Вт, такая конфигурация будет близка к его пределу. При расчёте также необходимо учитывать допустимые условия эксплуатации и фактическое потребление оборудования.

Поэтому перед подключением всех камер, точек доступа или телефонов следует составить таблицу потребления и проверить общий допустимый бюджет коммутатора.

PoE+ не следует путать с PoE++ IEEE 802.3bt. Поддержка 802.3bt для TL-SG228PE в официальном руководстве не заявлена.

Два гигабитных SFP-слота

TL-SG228PE оснащён двумя слотами SFP с номинальной скоростью 1 Гбит/с.

Они предназначены для использования совместимых SFP-модулей, например при подключении оптической линии между сетевыми шкафами или коммутаторами.

В отличие от обычного медного Ethernet-соединения, оптическая магистраль может использоваться для связи между удалёнными точками сети, если оборудование и оптическая инфраструктура соответствуют техническим требованиям.

В официальной инструкции для модели указаны стандарты 1000BASE-SX, LX, LX10 и BX10, использующие соответствующие многомодовые или одномодовые оптические решения.

Фактическая дальность зависит от типа SFP-модуля, длины волны, оптического кабеля и характеристик приёмопередатчика.

Слоты относятся к Gigabit SFP, а не SFP+ 10 Гбит/с. Поддержка 10G SFP+ производителем для этой модели не заявлена.

Наличие SFP-слотов не означает, что соответствующие оптические модули входят в комплект.

Easy Managed — удобное сетевое управление

TP-Link TL-SG228PE относится к категории Easy Managed.

Такие коммутаторы предназначены для сетей, где требуется больше возможностей, чем у полностью неуправляемого Ethernet-коммутатора.

Официальное руководство TP-Link указывает поддержку веб-интерфейса и функций управления второго уровня.

Это позволяет администраторам настраивать сетевое взаимодействие, контролировать доступные параметры и использовать дополнительные механизмы организации трафика.

TL-SG228PE не следует автоматически относить к полноценным управляемым L3-коммутаторам.

Функции маршрутизации между VLAN, динамические протоколы маршрутизации и другие возможности третьего уровня не подтверждены проверенным руководством.

VLAN — логическое разделение сети

Коммутатор поддерживает стандарт IEEE 802.1Q для работы с виртуальными локальными сетями VLAN.

VLAN позволяют логически отделять разные группы устройств внутри одной физической инфраструктуры.

Например, можно выделить отдельные сегменты для IP-камер, офисных компьютеров, точек доступа и служебного оборудования.

Такое разделение помогает упростить управление сетью и ограничить нежелательное взаимодействие между сегментами при корректно настроенном маршрутизаторе и правилах доступа.

Наличие поддержки IEEE 802.1Q подтверждено официальной инструкцией.

Точное количество одновременно поддерживаемых VLAN и дополнительные варианты конфигурации следует сверять по руководству нужной прошивки. Не следует автоматически переносить пределы от модели TL-SG1428PE.

QoS — приоритизация сетевого трафика

TP-Link TL-SG228PE поддерживает механизмы QoS, относящиеся к возможностям коммутаторов Easy Managed.

QoS помогает задавать приоритеты для разных типов сетевого трафика.

Это полезно при одновременной работе IP-телефонии, видеонаблюдения и обычных офисных подключений.

В официальной документации указана поддержка IEEE 802.1p.

При правильной настройке QoS может помочь более рационально использовать доступную пропускную способность.

Однако QoS не увеличивает физическую скорость Ethernet-портов и не заменяет достаточную пропускную способность магистрального соединения.

IGMP Snooping — оптимизация Multicast

В официальном руководстве TP-Link для линейки Easy Managed указана функция IGMP Snooping.

Она предназначена для оптимизации передачи многоадресного трафика внутри локальной сети.

Это может быть полезно при использовании IPTV, систем видеораспределения и других приложений, работающих с Multicast.

При корректной настройке коммутатор может направлять соответствующий трафик только на необходимые сетевые порты, уменьшая ненужную нагрузку.

Поддержка конкретных версий IGMP и дополнительных режимов зависит от программного обеспечения.

Link Aggregation

Коммутаторы этой серии поддерживают функции объединения сетевых соединений.

Link Aggregation позволяет объединять несколько физических интерфейсов в логическое соединение для подходящих сетевых сценариев.

Это может использоваться между совместимыми коммутаторами или другим сетевым оборудованием, которое поддерживает соответствующий способ агрегации.

Однако агрегированный канал не означает увеличение скорости одного отдельного физического интерфейса до произвольного значения.

Доступный режим агрегации и ограничения следует проверять по документации текущей прошивки.

Управление через Standalone Mode

TL-SG228PE может работать в Standalone Mode.

В данном режиме коммутатор настраивается как отдельное сетевое устройство.

Это удобно для небольших офисов и локальных систем видеонаблюдения, где не требуется централизованная инфраструктура управления.

Администратор может получить доступ к поддерживаемому веб-интерфейсу и выполнять настройки сети.

Standalone Mode позволяет управлять отдельным коммутатором без обязательного развёртывания общей системы управления всеми сетевыми устройствами.

Controller Mode и Omada Controller

Официальная инструкция TL-SG228PE подтверждает также Controller Mode.

В этом режиме поддерживается централизованное управление через совместимый Omada Controller.

Такой подход особенно полезен для сетей, в которых одновременно используются коммутаторы, маршрутизаторы и точки доступа из совместимой инфраструктуры.

Централизованное управление помогает выполнять настройки и наблюдать за сетевыми устройствами в одном интерфейсе.

Для мобильного доступа производитель указывает приложение Omada.

Важно учитывать, что некоторые функции требуют соответствующего контроллера, версии прошивки и конфигурации сети.

При переходе из Standalone Mode в Controller Mode TP-Link предупреждает о необходимости повторной настройки коммутатора.

Контроль работы PoE и светодиодные индикаторы

TP-Link TL-SG228PE имеет индикаторы PWR, SYS, PoE MAX, FAN, скорости Ethernet, PoE и SFP.

Они позволяют контролировать основные состояния оборудования.

PWR показывает наличие питания.

SYS используется для отображения состояния системы.

PoE MAX указывает на приближение к ограничению доступного PoE-бюджета. В руководстве отмечается индикация при остатке мощности не более 7 Вт.

Отдельный FAN-индикатор помогает контролировать корректность работы вентиляторов.

Также предусмотрена кнопка переключения режима индикации Speed/PoE для RJ45-портов.

Таким образом, администратор может видеть состояние соединений и наличие питания PoE без обязательного открытия веб-интерфейса.

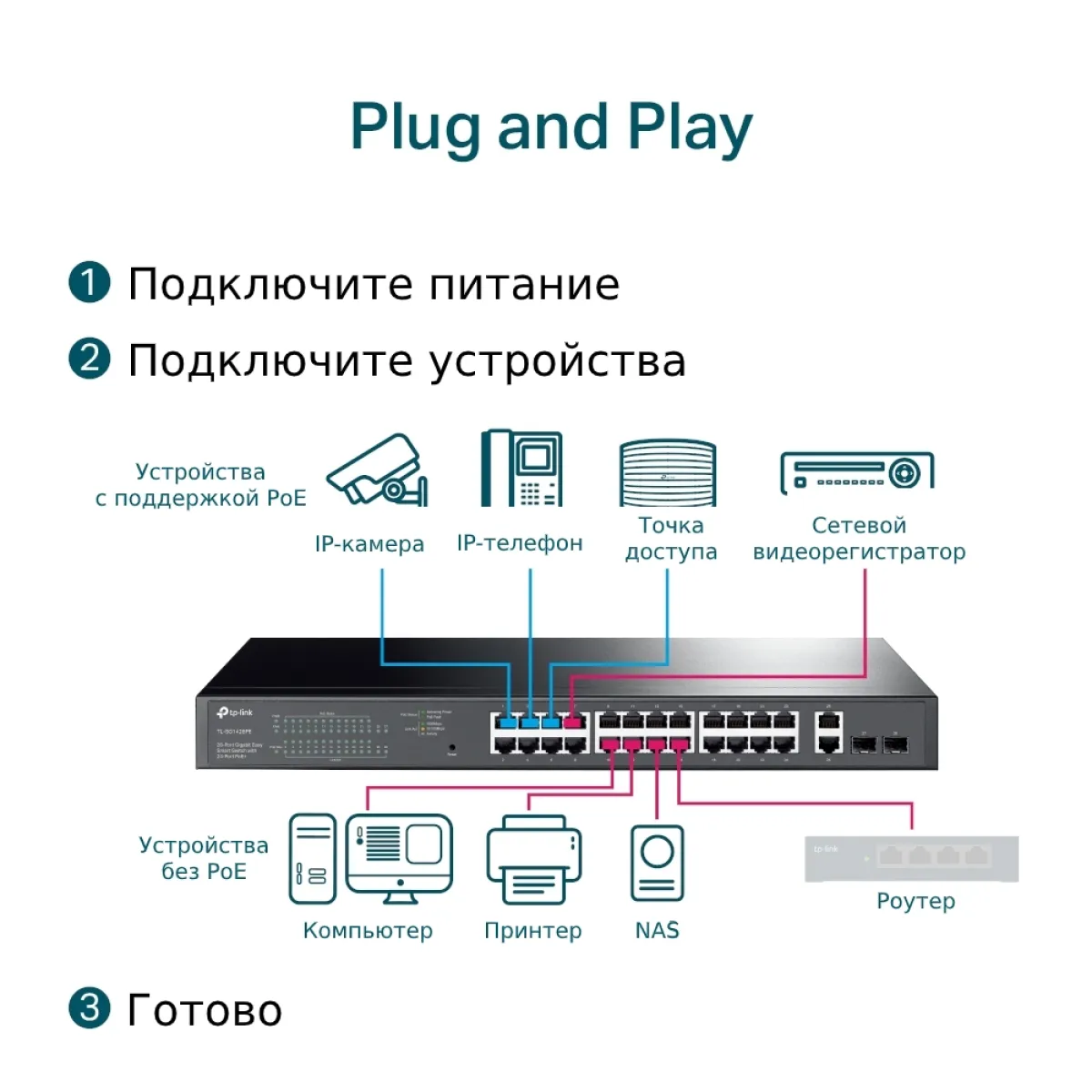

Сетевое оборудование для видеонаблюдения

TL-SG228PE подходит для построения проводных сетей видеонаблюдения с большим количеством PoE-камер.

Камеры можно подключать к соответствующим портам PoE+, а сетевой видеорегистратор — к подходящему Ethernet-интерфейсу.

SFP-интерфейсы позволяют предусмотреть оптические подключения для связи между сетевыми шкафами.

Коммутатор также может использоваться для обеспечения соединения офисных рабочих станций, точек доступа и IP-телефонов.

При этом совместимость конкретных IP-камер зависит от их стандарта PoE, потребляемой мощности и сетевых требований.

Для камер с нестандартным пассивным PoE или повышенным энергопотреблением требуется отдельная проверка.

Установка в сетевой шкаф

TP-Link TL-SG228PE относится к оборудованию, предназначенному для настольного размещения или установки в сетевую стойку с соответствующими креплениями.

В официальном руководстве приведена процедура монтажа с кронштейнами и винтами.

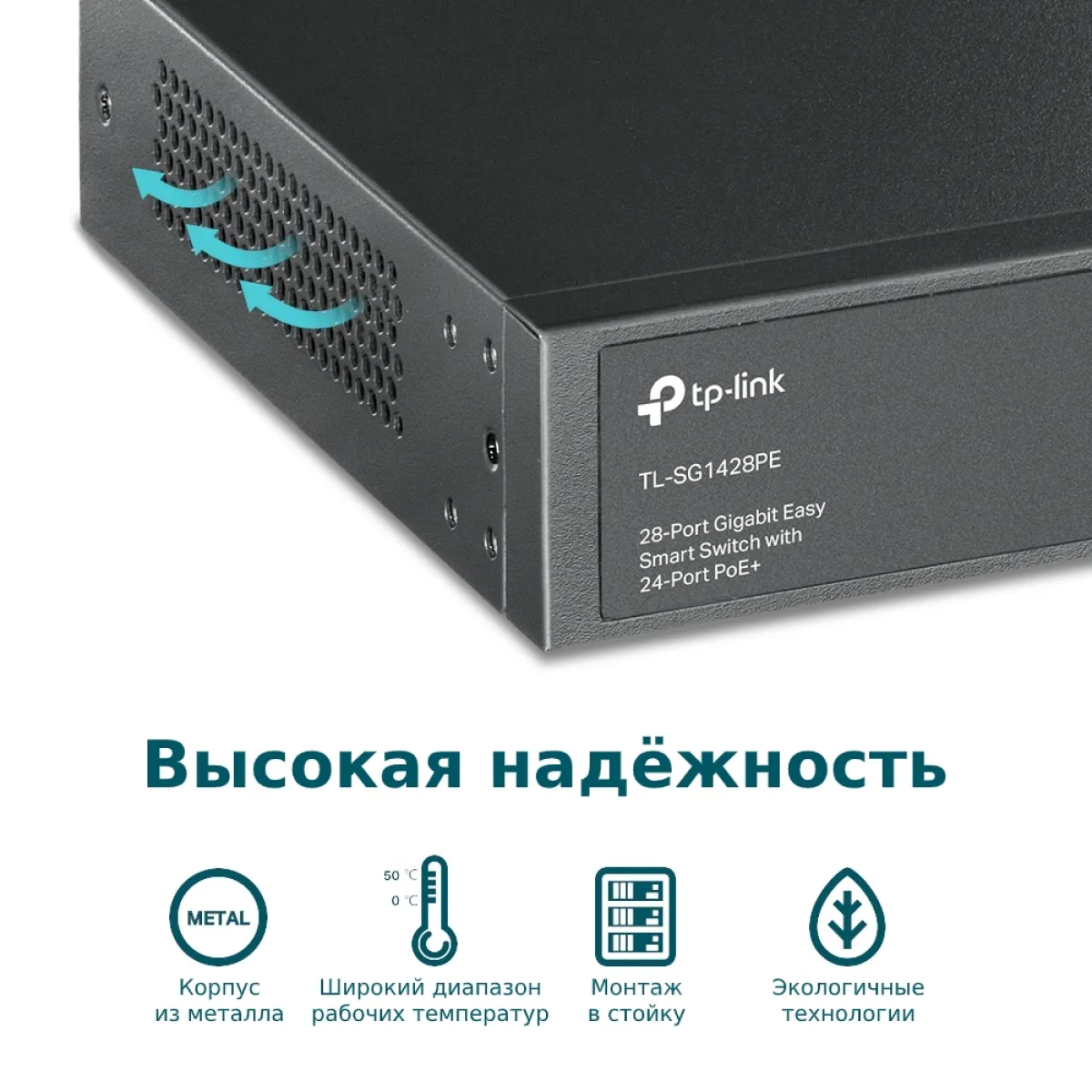

При установке необходимо обеспечить достаточную вентиляцию и надёжное заземление.

TP-Link рекомендует оставлять свободное пространство вокруг устройства для циркуляции воздуха.

Поскольку коммутатор обслуживает до 24 PoE-устройств, особенно важно учитывать тепловую нагрузку внутри закрытого сетевого шкафа.

Точные размеры и количество вентиляторов для TL-SG228PE в проверенном установочном руководстве не указаны. Эти параметры следует уточнить по отдельному Datasheet или маркировке конкретной аппаратной версии.

Питание и условия эксплуатации

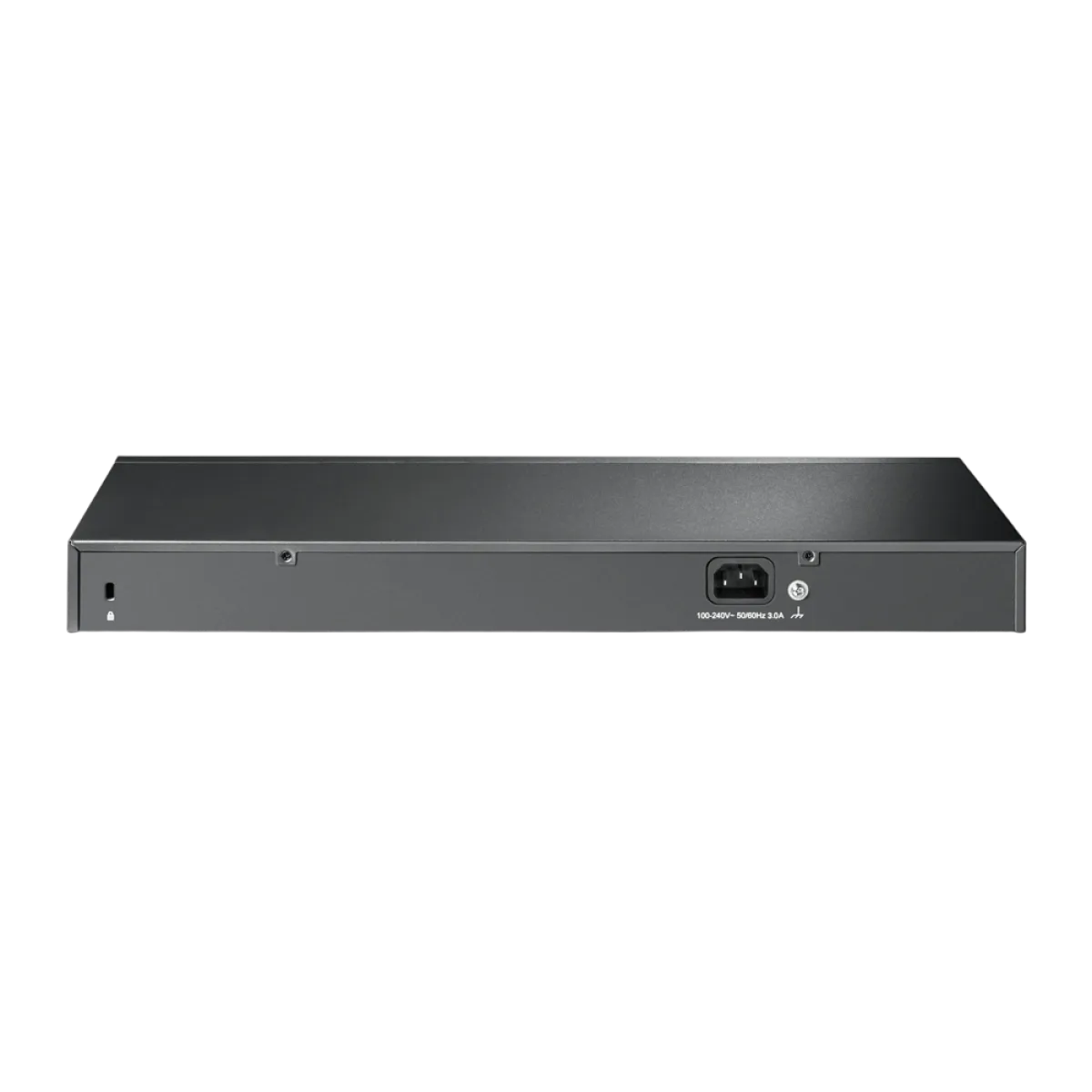

TL-SG228PE подключается к сети переменного тока 100–240 В AC, 50/60 Гц.

Для безопасной эксплуатации рекомендуется использовать комплектный кабель питания и заземлённую электрическую розетку.

По официальной инструкции рабочая температура составляет от −5 до +50 °C.

Температура хранения — от −40 до +70 °C.

Допустимая рабочая влажность — 10–90% без конденсации.

Устройство необходимо устанавливать в помещении с подходящей вентиляцией.

Наружная степень защиты IP65, IP67 или IP68 для TL-SG228PE не подтверждена.

Комплектация

Официальное установочное руководство предусматривает коммутатор, кабель питания, инструкцию по установке, крепёжные кронштейны, винты и ножки.

Точное количество отдельных крепёжных элементов может зависеть от исполнения комплекта.

SFP-модули и Ethernet-кабели для всех подключаемых устройств не указаны как обязательные элементы комплектации.

Купить TP-Link TL-SG228PE в ONECOM

TP-Link TL-SG228PE — гигабитный Easy Managed коммутатор с 24 портами PoE+, двумя дополнительными медными Ethernet-портами и двумя гигабитными SFP-интерфейсами.

Модель подходит для построения сетей видеонаблюдения, IP-телефонии и офисной инфраструктуры с поддержкой PoE.

Управление через веб-интерфейс, функции VLAN, QoS, IGMP Snooping и возможность использования Omada Controller позволяют организовать удобную сетевую систему.

Приобрести TP-Link TL-SG228PE можно через ONECOM.UZ или в магазине ONECOM по адресу: Ташкент, рынок Малика, магазин A-30.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Производитель: TP-Link
Модель: TL-SG228PE
Официальный класс: 28-Port Gigabit Easy Managed Switch with 24-Port PoE+
Тип устройства: Управляемый Ethernet-коммутатор
Класс управления: Easy Managed
Назначение: Гигабитная сеть с питанием PoE+
Общее количество интерфейсов: 28
Количество портов RJ45: 26
Количество портов SFP: 2
Общее количество PoE+ портов: 24
Дополнительные порты RJ45 без PoE: 2
Количество Gigabit SFP: 2
Скорость RJ45: 10/100/1000 Мбит/с
Максимальная скорость одного RJ45: 1 Гбит/с
Скорость SFP: 1 Гбит/с
SFP+: Не заявлен
10GbE: Не заявлен
2.5GbE: Не заявлен
Стандарт Ethernet: IEEE 802.3
Стандарт 10BASE-T: IEEE 802.3i
Стандарт 100BASE-TX: IEEE 802.3u
Стандарт 1000BASE-T: IEEE 802.3ab
Стандарт Gigabit SFP: IEEE 802.3z
Управление потоком: IEEE 802.3x
Приоритизация: IEEE 802.1p
VLAN: IEEE 802.1Q
PoE: IEEE 802.3af
PoE+: IEEE 802.3at
PoE++ IEEE 802.3bt: Не заявлен
Мощность PoE+ по стандарту на порт: До 30 Вт класса IEEE 802.3at
Общий PoE-бюджет: 250 Вт по местному каталогу, требует подтверждения TP-Link
Общий PoE-бюджет по официальному руководству установки: Не указан
Одновременная выдача 30 Вт на 24 порта: Не подтверждена общим бюджетом
Питание пассивного PoE: Не заявлено
Интеллектуальное распределение PoE-бюджета: Точный алгоритм требует проверки
PoE Auto Recovery: Не подтверждено для конкретной модели
Extended PoE 250 м: Не подтверждено для конкретной модели
Fast PoE: Не подтверждено для конкретной модели
Perpetual PoE: Не подтверждено для конкретной модели
Дальность медного 1000BASE-T: До 100 м при подходящем кабеле
Кабель Gigabit Ethernet: Cat5e или выше
Поддержка оптики 1000BASE-SX: Да
Поддержка оптики 1000BASE-LX: Да
Поддержка оптики 1000BASE-LX10: Да
Поддержка оптики 1000BASE-BX10: Да
Оптическое волокно: MMF / SMF с совместимым SFP
Дальность оптического соединения: Зависит от SFP-модуля
Тип коммутации: Ethernet Layer 2
Управление Standalone: Да
Управление Controller: Да
Поддержка совместимого Omada Controller: Да
Мобильное управление: Omada App в режиме Controller
Веб-интерфейс управления: Да
Централизованная настройка: Через совместимый контроллер
QoS: Поддерживается в линейке Easy Managed
IGMP Snooping: Указан в руководстве Easy Managed
VLAN: Поддерживается
Link Aggregation: Указана в руководстве Easy Managed
Port Mirroring: Наличие конкретного режима требует проверки прошивки
Loop Prevention: Поддержка функций L2 указана в руководстве
Flow Control: IEEE 802.3x
L3 Routing: Не подтверждено
Inter-VLAN Routing: Не подтверждено
Динамические протоколы маршрутизации: Не подтверждены
Консольный порт: Не заявлен
Кнопка Reset: Есть
Кнопка LED Mode: Есть
Режимы LED: Speed / PoE
Индикатор PWR: Есть
Индикатор SYS: Есть
Индикатор PoE MAX: Есть
Индикатор FAN: Есть
Индикаторы RJ45: Speed / PoE
Индикаторы SFP: Есть
Порог индикации PoE MAX: Остаток ≤7 Вт
Контроль состояния вентиляторов: Через FAN LED
Количество вентиляторов: Не указано в установочном руководстве
Тип охлаждения: Активное, наличие вентиляторов следует из FAN-индикации
Корпус: Сетевой металлический коммутатор для стойки
Монтаж в стойку: Предусмотрен
Настольное размещение: Предусмотрено с ножками
Размеры устройства: Нет подтверждённых данных для TL-SG228PE
Высота устройства в юнитах: Не подтверждена отдельной спецификацией
Замок Kensington: Разъём предусмотрен
Заземление: Предусмотрено
Электропитание: 100–240 В AC
Частота питания: 50/60 Гц
Максимальное энергопотребление: Нет подтверждённых данных для TL-SG228PE
Коммутационная способность: Нет подтверждённых данных для TL-SG228PE
Скорость пересылки пакетов: Нет подтверждённых данных для TL-SG228PE
MAC-таблица: Нет подтверждённых данных для TL-SG228PE
Буфер пакетов: Нет подтверждённых данных для TL-SG228PE
Jumbo Frame: Нет подтверждённых данных для TL-SG228PE
Рабочая температура: −5…+50 °C
Температура хранения: −40…+70 °C
Рабочая влажность: 10–90%, без конденсации
Влажность хранения: 5–90%, без конденсации
Уличное исполнение: Не заявлено
Степень защиты IP: Не заявлена
FCC Class A: Указан в документе соответствия
Аппаратная версия: Требует проверки на упаковке
Коммутатор в комплекте: 1 шт.
Кабель питания: Указан в руководстве
Крепления и винты: Указаны в руководстве
Ножки: Указаны в руководстве
Руководство по установке: Указано
SFP-модули в комплекте: Не подтверждены
Гарантийный срок: 12 месяцев
