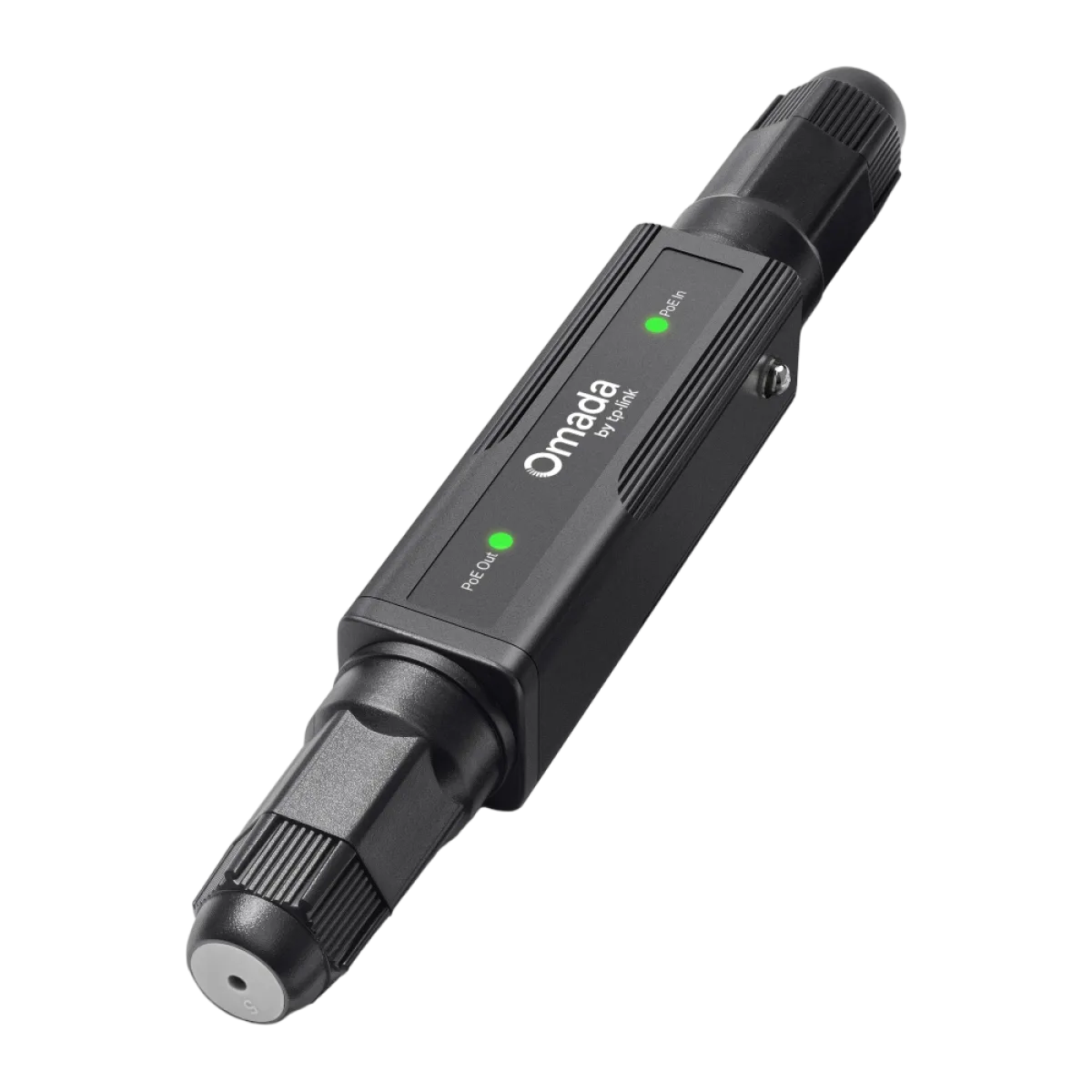

TP-Link POE20E-Outdoor / Gigabit Наружный удлинитель PoE+ 802.3af/at, 30 Вт, IP68, до 500 м

TP-Link POE20E-Outdoor — наружный гигабитный удлинитель PoE+ серии Omada с защитой IP68, поддержкой стандартов IEEE 802.3af/at и максимальной выходной мощностью PoE до 30 Вт. Устройство предназначено для увеличения расстояния передачи данных Ethernet и электрического питания по одному сетевому кабелю между PoE-коммутатором или PoE-инжектором и совместимым конечным оборудованием. Модель подходит для систем IP-видеонаблюдения, уличных беспроводных точек доступа, сетевого оборудования на удалённых участках здания и других объектов, где стандартного расстояния Ethernet-подключения недостаточно. POE20E-Outdoor объединяет в одном защищённом корпусе функцию удлинения Ethernet-соединения и передачу питания PoE. Благодаря получению электропитания через входной Ethernet-кабель устройство не требует установки отдельного сетевого адаптера или подключения к электрической розетке в промежуточной точке.

Расширение PoE и Ethernet до 200 или 500 метров

Главная функция TP-Link POE20E-Outdoor — увеличение допустимой длины проводного соединения между источником питания PoE и конечным устройством. При стандартной гигабитной передаче производитель указывает возможность организации двух участков кабеля длиной до 100 метров каждый. Первый участок соединяет PoE-коммутатор или инжектор с удлинителем, второй — удлинитель с подключённым устройством. Таким образом, общая протяжённость линии может достигать 200 метров при использовании гигабитного Ethernet и соответствующего сетевого кабеля.

Для задач, где высокая пропускная способность не требуется, предусмотрена адаптивная работа с понижением скорости. При соответствующих условиях возможно увеличение каждого кабельного участка до 250 метров, что обеспечивает суммарную длину соединения до 500 метров. Такой сценарий относится к режиму 10 Мбит/с и не означает возможность передачи гигабитного трафика на 500 метров. Скорость 10 Мбит/с может быть достаточной для некоторых IP-камер и специализированных сетевых устройств, однако необходимую пропускную способность следует рассчитывать индивидуально с учётом параметров видеопотока и сетевой нагрузки.

TP-Link предупреждает, что при нестандартных длинах кабеля качество соединения зависит от сопротивления проводников, характеристик подключённых устройств, состояния кабельной линии и других факторов. В частности, при лабораторных испытаниях были отмечены возможные перебои связи с некоторыми кабелями Cat5e длиной 160–170 метров. Для устранения подобных ситуаций производитель рекомендует принудительно установить скорость 10 Мбит/с Full Duplex, использовать Extend Mode на источнике PoE, если такая функция предусмотрена, либо изменить длину кабельного участка. По этой причине максимальные значения 200 и 500 метров следует рассматривать как технические возможности при подходящих условиях, а не как гарантию работы с любым кабелем.

Поддержка стандартов PoE и PoE+ IEEE 802.3af/at

TP-Link POE20E-Outdoor совместим с оборудованием, поддерживающим IEEE 802.3af и IEEE 802.3at. Удлинитель получает одновременно данные и электрическое питание от совместимого PSE — Power Sourcing Equipment. В качестве источника можно использовать PoE-коммутатор или PoE-инжектор, соответствующий необходимому стандарту.

На выходе располагается интерфейс для подключения совместимого Powered Device — например IP-камеры или беспроводной точки доступа. Максимальная заявленная выходная мощность PoE составляет 30 Вт. При этом фактически доступная мощность зависит от возможностей источника питания, потребления самого удлинителя, потерь в кабеле и особенностей подключённого устройства. Значение 30 Вт нельзя автоматически воспринимать как гарантированную мощность, доступную на конце любой длинной кабельной линии.

Использование стандартного PoE+ позволяет сократить количество отдельных источников питания и организовать установку оборудования в местах, где отсутствует ближайшая электрическая розетка. Удлинитель не предназначен для самостоятельного формирования питания PoE без совместимого PSE. Для работы необходимо обеспечить достаточный бюджет мощности на стороне PoE-коммутатора или инжектора.

Согласно руководству TP-Link, устройство следует применять с источником и конечным оборудованием, совместимыми с IEEE 802.3af/at. Производитель не рекомендует использовать POE20E-Outdoor исключительно как удлинитель данных с обычными сетевыми устройствами без соответствующей PoE-совместимости. Поддержка пассивного PoE 24 В, нестандартного питания или IEEE 802.3bt для данной модели не подтверждена.

Два гигабитных Ethernet-порта RJ45

TP-Link POE20E-Outdoor оснащён двумя Ethernet-портами RJ45 с автоматическим согласованием скоростей 10/100/1000 Мбит/с. Один интерфейс используется для получения данных и питания PoE от сетевого источника, другой — для передачи соединения подключённому устройству.

Поддерживаются сетевые стандарты IEEE 802.3i, IEEE 802.3u и IEEE 802.3ab. При использовании Gigabit Ethernet требуется подходящий четырёхпарный кабель категории Cat5e или выше с рекомендуемой длиной участка до 100 метров. Для Fast Ethernet 100BASE-TX производитель указывает двухпарный кабель Cat5 или выше, а для 10BASE-T — Cat3 или выше.

Наличие двух портов не означает, что устройство является двухпортовым коммутатором для подключения двух клиентских устройств. POE20E-Outdoor предназначен для последовательного соединения между PSE и одним подключаемым PoE-устройством.

В официальной технической спецификации также указаны таблица MAC-адресов объёмом 2K и поддержка Jumbo Frame размером до 9216 байт. Эти параметры помогают учитывать совместимость удлинителя с определёнными конфигурациями Ethernet-сети и передаваемыми кадрами. Реальная пропускная способность определяется выбранной скоростью соединения и характеристиками подключённого оборудования.

Защита IP68 для наружной эксплуатации

Корпус TP-Link POE20E-Outdoor соответствует классу защиты IP68. Первая цифра 6 обозначает пыленепроницаемое исполнение, вторая цифра 8 — защиту от проникновения воды при предусмотренных стандартом условиях испытания. Устройство предназначено для наружной установки, включая системы уличного видеонаблюдения и удалённые сетевые точки.

В конструкции предусмотрены специальные влагозащитные элементы кабельных вводов. Для сохранения защиты IP68 необходимо правильно подобрать уплотнители в соответствии с типом и наружным диаметром используемого Ethernet-кабеля, установить их в нужной последовательности и надёжно затянуть герметизирующие элементы согласно инструкции.

Неправильная сборка кабельных вводов, использование неподходящего кабеля или повреждение уплотнения может нарушить герметичность соединения. Наличие IP68 не означает, что устройство можно эксплуатировать с открытыми разъёмами или без установленных защитных компонентов.

Диапазон рабочих температур составляет от −40 до +65 °C. Такой показатель позволяет использовать удлинитель в условиях сильного холода и высокой температуры окружающей среды, при соблюдении требований к установке. Допустимая рабочая относительная влажность составляет от 15 до 90% без образования конденсата.

Грозозащита 6 кВ и защита от электростатических разрядов

Для наружного сетевого оборудования важна устойчивость к электрическим перенапряжениям. TP-Link POE20E-Outdoor оснащён защитой от импульсных перенапряжений до 6 кВ. Также производитель указывает защиту от электростатических разрядов ESD: ±15 кВ при воздушном разряде и ±10 кВ при контактном разряде.

Эти параметры повышают устойчивость устройства к определённым электрическим воздействиям, однако не гарантируют сохранность оборудования при прямом ударе молнии. Наружные Ethernet-линии требуют соблюдения правил заземления, кабельной прокладки, электрозащиты и местных требований безопасности.

В официальной инструкции TP-Link предусмотрено подключение к заземляющей инфраструктуре через соответствующую клемму и провод заземления. При установке на улице следует использовать исправную систему заземления, подходящие кабели и соблюдать рекомендации производителя. Наличие встроенной защиты 6 кВ не заменяет полноценную грозозащиту объекта, когда она необходима.

Применение в системах видеонаблюдения

TP-Link POE20E-Outdoor особенно полезен при установке IP-камер на удалённых участках территории, вдоль ограждений, на складах, парковках, промышленных объектах, во дворах и на других площадках, где расстояние до PoE-коммутатора превышает обычный предел Ethernet.

Устройство позволяет разместить промежуточную точку удлинения линии без отдельной электрической розетки. Совместимый PoE-коммутатор передаёт питание и данные до POE20E-Outdoor, после чего удлинитель продолжает соединение к IP-камере.

При выборе режима передачи необходимо учитывать разрешение камеры, частоту кадров, видеокодек, битрейт, одновременные потоки и фактическую скорость сетевого соединения. Гигабитный режим подходит для стандартных участков длиной до 100 метров каждый. Режим увеличенной дальности до 500 метров предусматривает снижение скорости до 10 Мбит/с и подходит только при соответствующих требованиях к передаваемому трафику.

Для подключаемого PoE-устройства также необходимо учитывать потребление питания, особенно если IP-камера оснащена мощной ИК-подсветкой, нагревательными элементами или дополнительными функциями. Заявленный выходной предел 30 Вт не отменяет потери мощности на кабеле.

Подключение Plug & Play

TP-Link POE20E-Outdoor поддерживает Plug & Play и не требует отдельной программной настройки для базовой работы.

Сначала кабель от совместимого PoE-коммутатора или инжектора подключается к входному порту устройства. Затем другой Ethernet-кабель соединяет выходной порт с совместимым конечным PoE-оборудованием. После подачи питания удлинитель автоматически выполняет согласование сетевого соединения.

Для контроля подключения предусмотрены два светодиодных индикатора Link/Act. Постоянное зелёное свечение соответствует соединению на скорости 1 Гбит/с, жёлтое — соединению 10/100 Мбит/с. Мигание индикатора означает передачу или приём данных, отсутствие свечения — отсутствие установленного Ethernet-соединения.

Устройство не требует отдельного IP-адреса для пользовательской настройки, не является маршрутизатором и не выполняет функции Wi-Fi-точки доступа. Его назначение — физическое удлинение совместимой линии данных и PoE-питания.

Размеры, монтаж и комплектация

Габариты TP-Link POE20E-Outdoor с установленными влагозащитными элементами составляют 221,7 × 31 × 31,5 мм. Без защитных компонентов размеры основного корпуса — 120,8 × 31 × 31,5 мм.

Производитель предусматривает настенное размещение и установку на подходящей поверхности. При монтаже важно обеспечить правильное положение кабельных вводов, защиту проводки от механических повреждений и выполнение требований по заземлению.

В стандартную комплектацию согласно официальной странице Omada входят сам POE20E-Outdoor, влагозащитные элементы, провод заземления и инструкция по установке. Отдельный блок питания не требуется, поскольку устройство получает питание через PoE. Ethernet-кабели в опубликованной стандартной комплектации не указаны, поэтому их наличие необходимо уточнять отдельно.

Купить TP-Link POE20E-Outdoor в ONECOM

TP-Link POE20E-Outdoor — практичное решение для удлинения гигабитной PoE-линии в системах уличного IP-видеонаблюдения и сетевой инфраструктуре. Устройство сочетает два порта Gigabit Ethernet, поддержку IEEE 802.3af/at, выходную мощность до 30 Вт, защиту IP68, грозозащиту 6 кВ и рабочий температурный диапазон от −40 до +65 °C.

При стандартном соединении можно организовать линию до 200 метров с гигабитной передачей данных, а при подходящих условиях и пониженной скорости — до 500 метров. Перед покупкой важно проверить совместимость PoE-оборудования, бюджет мощности, тип кабеля, длину участков и требования к заземлению.

Купить TP-Link POE20E-Outdoor можно через интернет-магазин ONECOM.UZ или обратиться в магазин ONECOM по адресу: Ташкент, рынок Малика, магазин A-30. Доставка по Ташкенту и регионам Узбекистана осуществляется согласно действующим условиям магазина.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Бренд: TP-Link
Серия: Omada
Модель: POE20E-Outdoor
Официальное название: Gigabit Outdoor PoE+ Extender
Тип устройства: Наружный удлинитель PoE+
Категория: PoE-удлинители
Назначение: Удлинение Ethernet и PoE-питания
Применение: Уличные IP-камеры, точки доступа, сетевое оборудование
Региональная версия документации: UN V1
Аппаратная версия фактической поставки: Уточняется
Установка вне помещений: Поддерживается
Тип сети: Проводной Ethernet
Стандарты Ethernet: IEEE 802.3i / 802.3u / 802.3ab
Стандарты PoE: IEEE 802.3af / IEEE 802.3at
Поддержка PoE: Да
Поддержка PoE+: Да
Поддержка IEEE 802.3bt: Не заявлена
Поддержка пассивного PoE: Не подтверждена
Тип входного питания: PoE от PSE
Источник питания: PoE-коммутатор или PoE-инжектор
Внешний адаптер питания: Не требуется
PoE-вход: 1
PoE-выход: 1
Количество Ethernet-портов: 2
Тип Ethernet-портов: RJ45
Скорость Ethernet: 10/100/1000 Мбит/с
Автоматическое согласование скорости: Поддерживается
Скорость 10 Мбит/с: Поддерживается
Скорость 100 Мбит/с: Поддерживается
Скорость 1000 Мбит/с: Поддерживается
Количество портов 2.5GbE: 0
Количество портов 10GbE: 0
Максимальная выходная мощность PoE: До 30 Вт
Гарантированная мощность на конце длинного кабеля: Не заявлена
Мощность собственного потребления: Нет данных
Входное напряжение PoE: Отдельно не указано
Выходное напряжение PoE: Отдельно не указано
Подключаемое оборудование: Совместимые PD стандарта IEEE 802.3af/at
Требования к источнику PoE: Совместимое PSE IEEE 802.3af/at
Использование без PoE-источника: Не поддерживается
Использование только для данных без PoE: Не предусмотрено инструкцией
Подключение обычного не-PoE устройства: Не рекомендуется производителем
Максимальное удлинение на гигабитной скорости: Дополнительные 100 м
Максимальная суммарная длина гигабитной линии: До 200 м
Схема гигабитного соединения: 100 м + 100 м
Максимальное удлинение при пониженной скорости: Дополнительные 250 м
Максимальная суммарная длина в режиме 10 Мбит/с: До 500 м
Схема дальнего соединения: 250 м + 250 м
Скорость для максимальной дальности 500 м: 10 Мбит/с
Гарантированная дальность при любом кабеле: Не заявлена
Адаптивное снижение скорости: Поддерживается
Работа на нестандартных длинах: Зависит от качества линии
Возможные перебои на Cat5e 160–170 м: Отмечены производителем для некоторых условий
Рекомендуемое решение при нестабильности: Режим 10 Мбит/с Full Duplex / Extend Mode PSE / изменение длины линии
10BASE-T кабель: UTP/STP, 2 пары, Cat3 или выше
Максимальный участок 10BASE-T: До 250 м
100BASE-TX кабель: UTP/STP, 2 пары, Cat5 или выше
Максимальный участок 100BASE-TX: До 100 м
1000BASE-T кабель: UTP/STP, 4 пары, Cat5e или выше
Максимальный участок 1000BASE-T: До 100 м
Поддержка Cat6: При соответствии требованиям Ethernet
Тип кабельного соединения: Медная витая пара
Оптический порт: Нет
SFP-порт: Нет
Встроенный Wi-Fi: Нет
Функция маршрутизатора: Нет
Функция точки доступа: Нет
Количество подключаемых конечных PoE-устройств: 1
Таблица MAC-адресов: 2K
Максимальный Jumbo Frame: 9216 байт
Plug & Play: Поддерживается
Необходимость настройки: Нет
Веб-интерфейс настройки: Не заявлен
Подключение к Omada Controller: Не заявлено
LED-индикаторы: 2 × Link/Act
Индикация 1 Гбит/с: Постоянный зелёный
Индикация 10/100 Мбит/с: Постоянный жёлтый
Индикация передачи данных: Мигание
Отсутствие соединения: Индикатор выключен
Степень защиты корпуса: IP68
Защита от пыли: Да, IP6X
Защита от воды: Да, IPX8 при соблюдении условий герметизации
Влагозащитные кабельные вводы: Предусмотрены
Герметизирующие компоненты: В комплекте
Подбор уплотнителей под диаметр кабеля: Обязателен
Защита от импульсных перенапряжений: 6 кВ
ESD защита — воздушный разряд: ±15 кВ
ESD защита — контактный разряд: ±10 кВ
Заземление: Предусмотрено
Клемма заземления: Да, согласно инструкции
Провод заземления в комплекте: Да
Защита от прямого удара молнии: Не гарантируется
Тип монтажа: Настенный / размещение на поверхности
Рабочая температура: −40…+65 °C
Температура хранения: −40…+70 °C
Рабочая влажность: 15–90%, без конденсации
Влажность хранения: 15–90%, без конденсации
Размеры с влагозащитными компонентами (Ш × Г × В): 221,7 × 31 × 31,5 мм
Размеры без влагозащитных компонентов: 120,8 × 31 × 31,5 мм
Масса устройства: Нет данных
Размеры упаковки: Нет данных
Масса упаковки: Нет данных
Материал корпуса: Нет данных
Цвет корпуса: Чёрный, по официальному изображению
Сертификация: CE, FCC, BSMI, KC
Количество устройств в комплекте: 1
Влагозащитные элементы в комплекте: Да
Провод заземления в комплекте: Да
Руководство по установке: Да
Ethernet-кабели в комплекте: Не указаны
Адаптер питания в комплекте: Не указан; отдельное питание не требуется
Комплектация: POE20E-Outdoor, влагозащитные элементы, провод заземления, инструкция по установке
Гарантийный срок: 12 месяце
