TP-Link POE5460X / 10G Гигабитный адаптер Passive PoE 54 В, 60 Вт, 2×RJ45

TP-Link POE5460X — высокоскоростной адаптер Passive PoE серии Omada с поддержкой Ethernet до 10 Гбит/с, выходным напряжением 54 В и максимальной мощностью до 60 Вт. Устройство предназначено для одновременной передачи сетевых данных и электрического питания по одному Ethernet-кабелю к совместимому оборудованию, рассчитанному на использование пассивного PoE. Модель позволяет организовать питание подходящих беспроводных точек доступа и другого сетевого оборудования в местах, где установка отдельного блока питания непосредственно рядом с конечным устройством неудобна. POE5460X объединяет вход Ethernet DATA IN, выход Ethernet с пассивным питанием PWR+DATA OUT и встроенный источник питания от электрической сети. Благодаря поддержке 10 Gigabit Ethernet устройство может использоваться в современных высокоскоростных локальных сетях при соблюдении требований к электрической совместимости подключаемого оборудования.

Passive PoE 54 В с мощностью до 60 Вт

Главная особенность TP-Link POE5460X — поддержка пассивного питания PoE с выходными параметрами 54 В и 1,11 А. Максимальная номинальная выходная мощность составляет приблизительно 60 Вт. Производитель официально указывает эти параметры для модели POE5460X в техническом паспорте и на странице продукта.

Пассивное PoE отличается от стандартных технологий IEEE 802.3af, IEEE 802.3at и IEEE 802.3bt. Для стандартного PoE предусмотрены определённые механизмы обнаружения и классификации совместимого питаемого устройства. Пассивное PoE необходимо рассматривать как отдельную схему подачи питания, требующую точного совпадения электрических параметров источника и подключённого оборудования.

Поэтому наличие Ethernet-порта у устройства не означает, что его можно безопасно подключать к выходу POE5460X. Подключаемая точка доступа или другой сетевой прибор должны быть рассчитаны именно на совместимое пассивное питание 54 В. Дополнительно требуется проверить потребляемую мощность и способ подачи питания по проводникам Ethernet-кабеля.

TP-Link указывает автоматическое определение необходимой мощности, но это не является подтверждением универсальной совместимости с любыми устройствами PoE или автоматического переключения между различными выходными напряжениями. Выходное напряжение POE5460X официально обозначено как 54 В. Использование адаптера с устройствами, требующими 24 В или 48 В Passive PoE, без отдельного подтверждения совместимости может привести к неисправности оборудования.

Максимальная мощность 60 Вт также не означает, что конечное устройство получит её полностью при любой длине и качестве кабеля. Потери на проводниках, сопротивление соединений и характеристики кабеля могут влиять на доставляемую электрическую мощность. Перед монтажом необходимо проверить электрические требования конечного устройства, особенности подключения и соответствие допустимому бюджету питания.

Высокоскоростной Ethernet до 10 Гбит/с

TP-Link POE5460X оснащён двумя портами RJ45, поддерживающими скорости 10 Мбит/с, 100 Мбит/с, 1 Гбит/с, 2,5 Гбит/с, 5 Гбит/с и 10 Гбит/с. Первый интерфейс DATA IN предназначен для подключения обычной Ethernet-линии от коммутатора, маршрутизатора или другого сетевого оборудования. Второй интерфейс PWR+DATA OUT передаёт полученные данные вместе с пассивным питанием 54 В к совместимому конечному устройству.

Поддерживаются стандарты Ethernet IEEE 802.3i, IEEE 802.3u, IEEE 802.3ab, IEEE 802.3an и IEEE 802.3bz. Благодаря этому адаптер подходит для различных поколений проводных сетей, от 10BASE-T до 10GBASE-T.

Поддержка 10 Гбит/с особенно полезна при использовании современных корпоративных беспроводных точек доступа и сетевых устройств с высокоскоростными Ethernet-интерфейсами. При совместимом оборудовании POE5460X позволяет передавать данные на соответствующей номинальной физической скорости, не ограничивая интерфейс одним гигабитом только из-за адаптера питания.

При этом фактическая скорость соединения определяется возможностями оборудования на обоих концах линии, используемым кабелем и настройками сети. Если подключённая точка доступа имеет порт 2.5GbE, соединение будет работать с учётом этого ограничения, даже несмотря на поддержку 10GbE самим адаптером.

Наличие двух RJ45-портов не означает, что POE5460X является Ethernet-коммутатором. Устройство предназначено для объединения сетевых данных и питания в одной линии, а не для коммутации нескольких независимых клиентских подключений.

Поддержка 10GBASE-T, 5GBASE-T и 2.5GBASE-T

Модель POE5460X может использоваться в сетях с различной скоростью передачи данных. Она поддерживает 10BASE-T, 100BASE-TX, 1000BASE-T, 2.5GBASE-T, 5GBASE-T и 10GBASE-T.

Для 10BASE-T и 100BASE-TX производитель указывает кабель UTP категории Cat5 или выше при максимальной длине до 100 метров.

Для 1000BASE-T и 2.5GBASE-T необходим UTP Cat5e или выше, также длиной до 100 метров. Аналогичный предел в 100 метров указан для 5GBASE-T с кабелем Cat5e или более высокой категории.

При использовании 10GBASE-T требования к кабельной линии становятся строже. Согласно Datasheet TP-Link, максимальная длина составляет до 50 метров для UTP Cat6 или выше. Для экранированного кабеля STP Cat6a или выше предусмотрено расстояние до 90 метров.

Эти значения относятся к проверенной технической спецификации POE5460X. Их не следует заменять общими максимальными значениями Ethernet, не указанными для данной модели.

При планировании PoE-линии необходимо учитывать не только скорость передачи данных, но и электрическое сопротивление кабеля. Для устройств с высокой потребляемой мощностью рекомендуется использовать качественный медный кабель и надёжные соединители, соответствующие требованиям производителя подключённого оборудования.

POE5460X не предназначен для произвольного увеличения Ethernet-линии до 200 или 500 метров. Его основная функция — обеспечение пассивного питания 54 В на существующем сетевом соединении.

Подключение сетевого оборудования через один Ethernet-кабель

TP-Link POE5460X предназначен для сценариев, в которых конечное устройство поддерживает совместимое Passive PoE и находится на расстоянии от доступной электрической розетки.

Например, при установке подходящей беспроводной точки доступа в офисе, торговом помещении или другом объекте можно использовать один Ethernet-кабель для передачи и питания, и данных. Адаптер располагается рядом с доступной электрической сетью и обычным Ethernet-коммутатором. Кабель от коммутатора подключается к DATA IN, а кабель к питаемому устройству — к PWR+DATA OUT.

Такая схема позволяет избежать установки отдельного блока питания непосредственно возле точки доступа. Для некоторых помещений это упрощает прокладку кабелей и помогает аккуратнее организовать сетевую инфраструктуру.

Однако использование адаптера необходимо согласовывать с технической документацией конечного устройства. Точки доступа Omada и оборудование других производителей могут иметь различные стандарты и напряжения PoE. Принадлежность к одной продуктовой линейке не является достаточным доказательством электрической совместимости.

Перед подключением необходимо проверить поддержку Passive PoE 54 В, максимальную потребляемую мощность, схему питания и требования к Ethernet-кабелю. Если устройство поддерживает только IEEE 802.3af/at/bt, для него следует выбирать соответствующий стандартный PoE-инжектор, а не считать POE5460X его прямой заменой.

Встроенный источник питания и Plug & Play

TP-Link POE5460X оснащён встроенным электрическим источником питания. Устройство подключается к сети переменного тока с помощью силового кабеля, входящего в комплект.

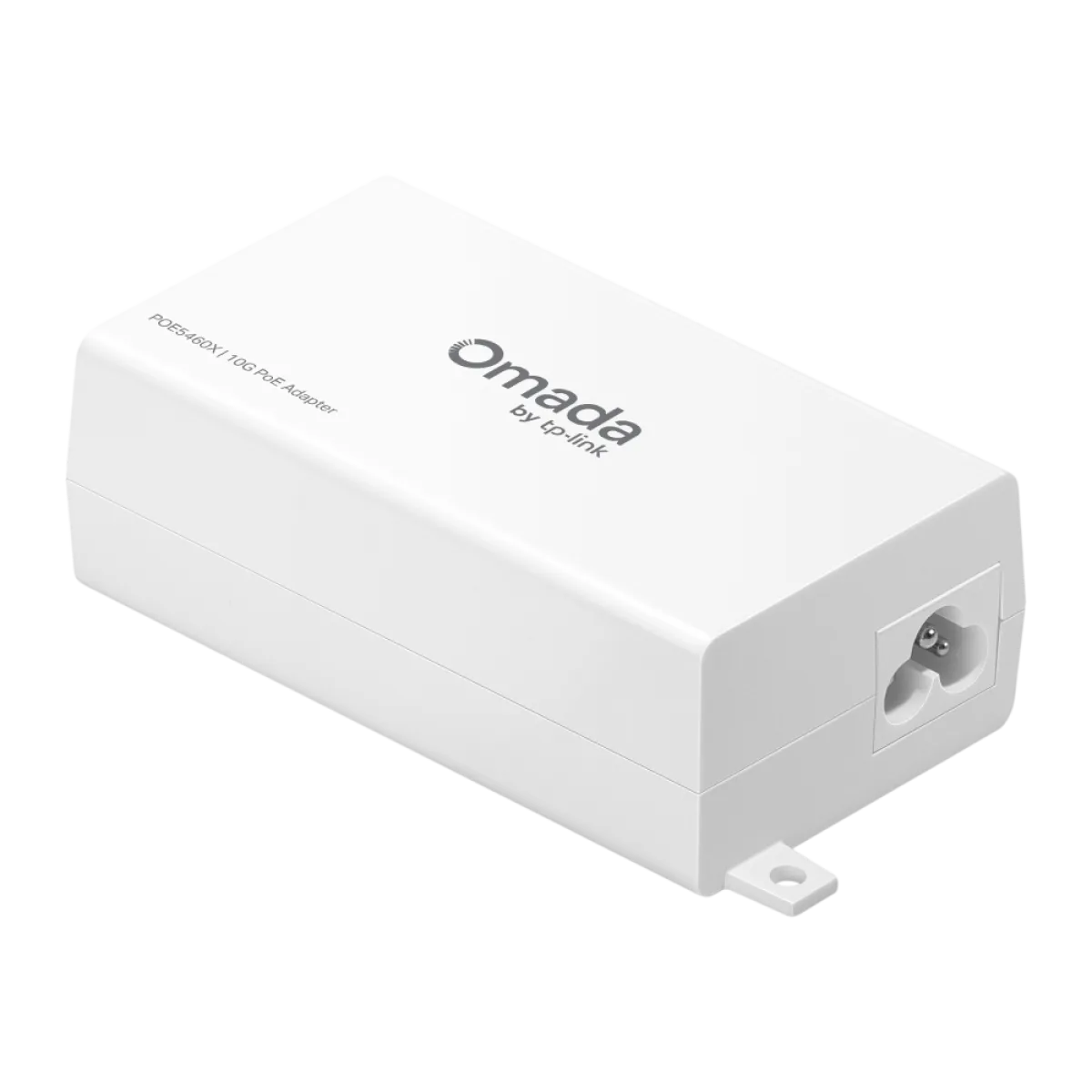

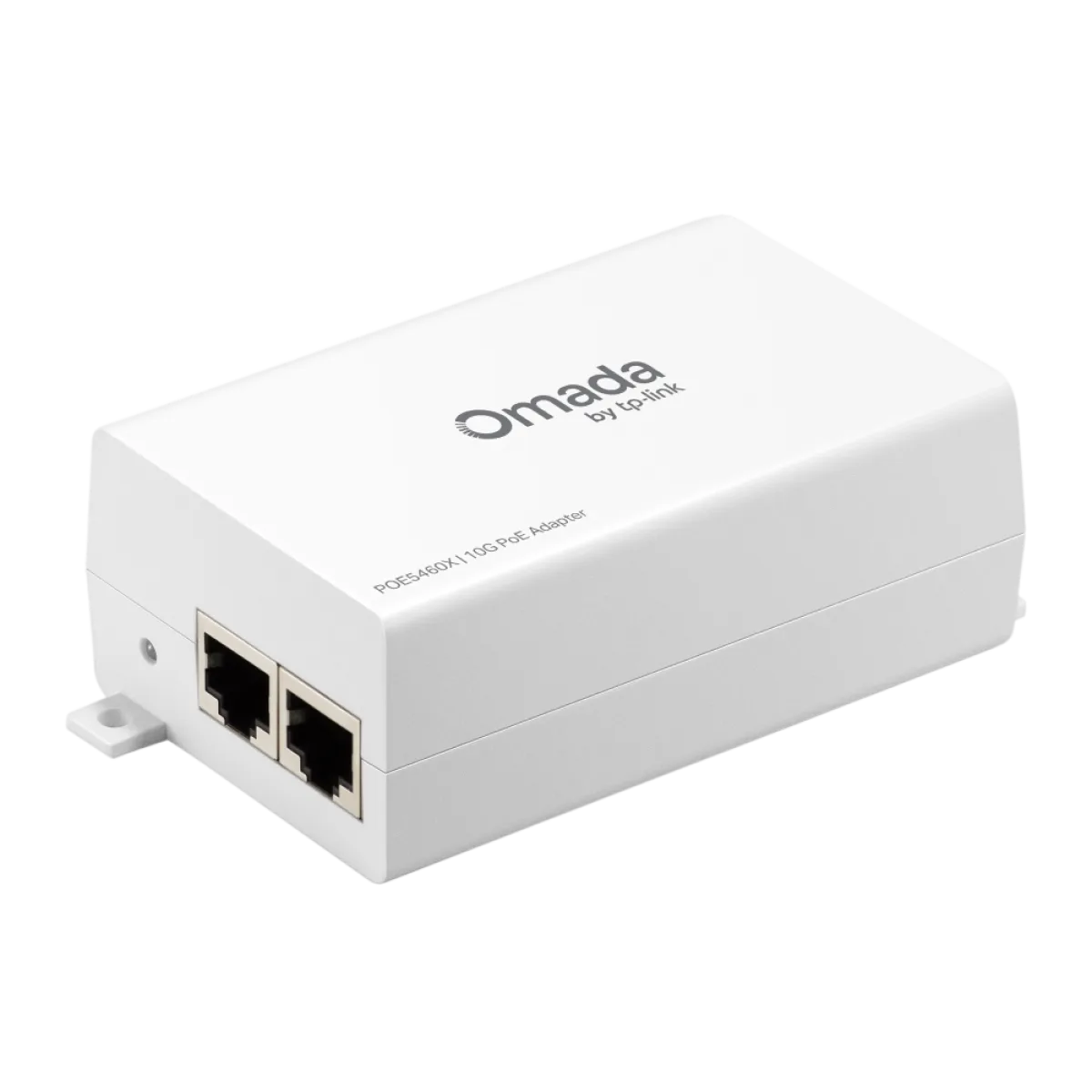

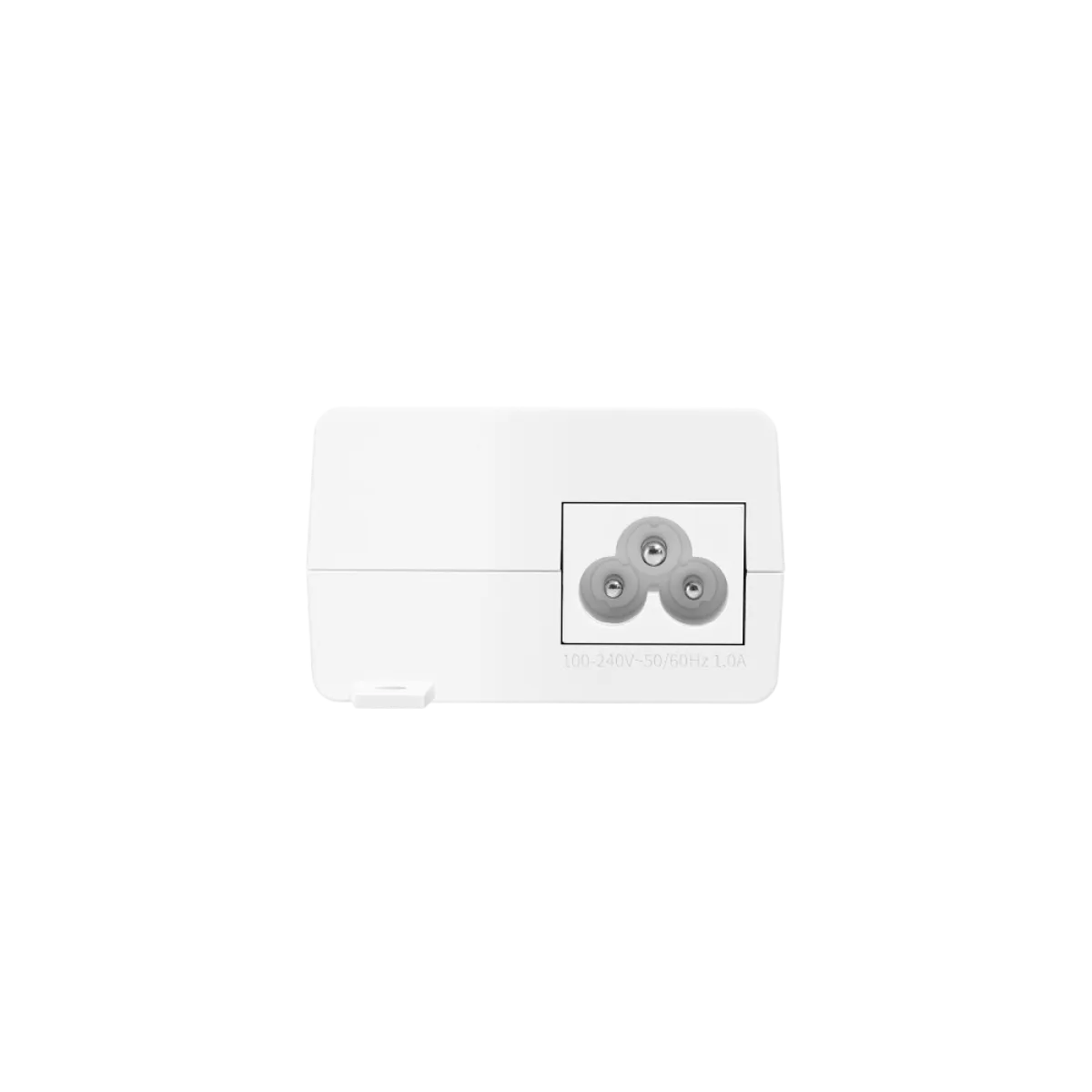

На корпусе предусмотрены два Ethernet-порта и вход для сетевого питания. Дополнительный внешний блок DC-питания не указан в стандартной комплектации, поскольку необходимые преобразующие компоненты интегрированы в устройство.

Адаптер работает по принципу Plug & Play. Для базового использования не требуется установка драйверов, настройка программного обеспечения или вход в веб-интерфейс. После выполнения правильного подключения данные передаются через Ethernet, а пассивное питание поступает к совместимому конечному устройству.

Производитель заявляет автоматическое определение необходимых параметров потребляемой мощности. При этом данная функция не должна трактоваться как поддержка любых типов стандартного PoE либо возможность произвольно менять выходное напряжение.

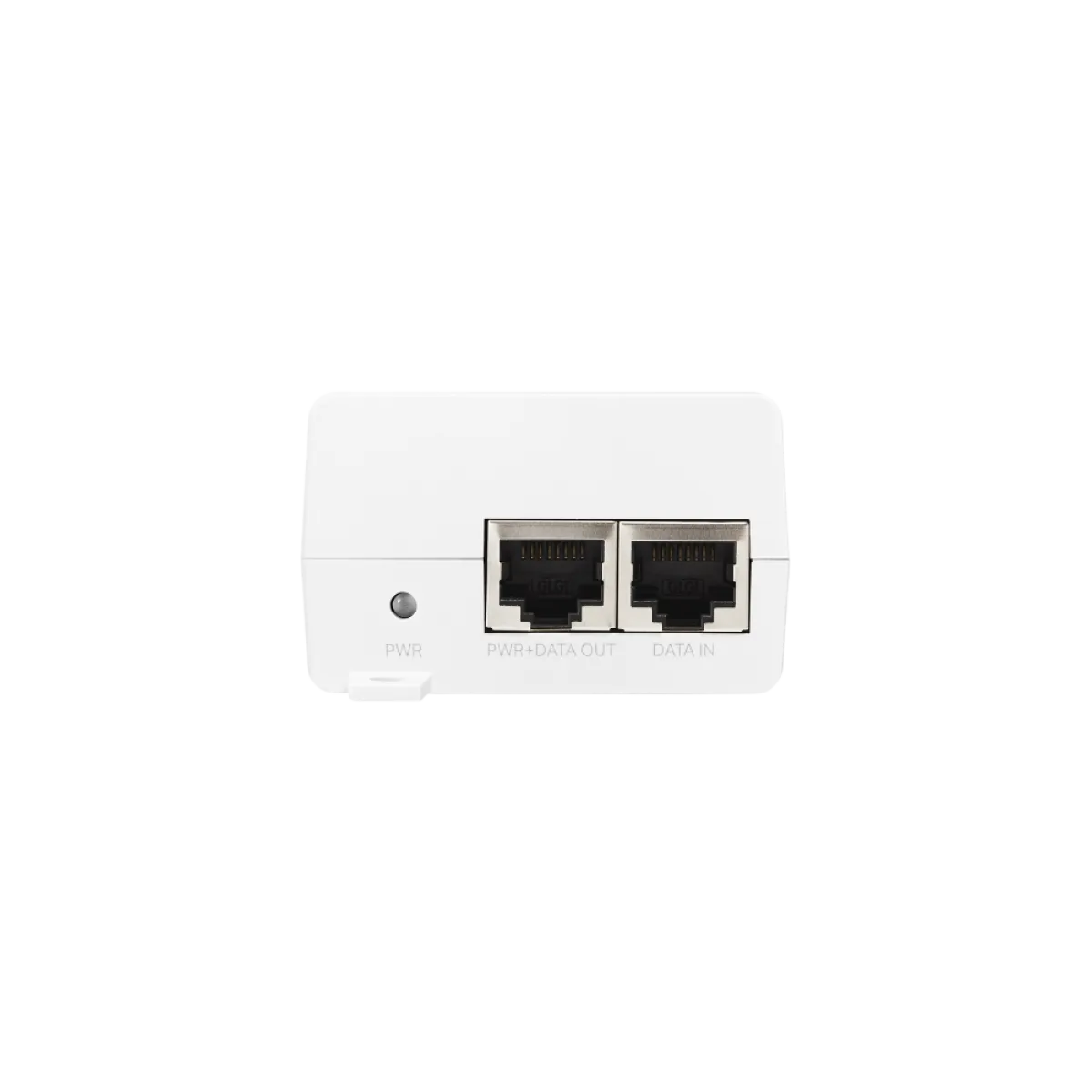

На корпусе предусмотрен индикатор PWR. Зелёный цвет показывает наличие питания и включённое состояние адаптера. Выключенный индикатор указывает на отсутствие питания или выключенное состояние устройства.

Настенное размещение и компактный корпус

TP-Link POE5460X имеет компактные габариты 125 × 59,4 × 36,8 мм. Белый корпус с фирменной маркировкой Omada предназначен для размещения в подходящих условиях внутренней сетевой инфраструктуры.

Производитель предусматривает настенное крепление. Согласно руководству по установке, для надёжного размещения адаптер следует устанавливать таким образом, чтобы Ethernet-порты были направлены вверх.

Настенная установка может быть удобна в небольших сетевых шкафах, технических помещениях и рядом с настенными сетевыми панелями при соблюдении требований вентиляции и электробезопасности.

Для модели не заявлена степень защиты от воды IP65, IP67 или IP68. Следовательно, устройство нельзя считать герметичным уличным PoE-адаптером. При необходимости наружной установки необходимо использовать подходящую защищённую инфраструктуру и соблюдать требования производителя.

Рабочая температура составляет от −5 до +40 °C. Температура хранения допускается от −40 до +70 °C. Рабочая относительная влажность — 10–90% без образования конденсата, влажность хранения — 5–90%.

Безопасность эксплуатации

Поскольку POE5460X использует Passive PoE, особое значение имеет проверка электрической совместимости подключаемого оборудования. Производитель в руководстве прямо рекомендует убедиться, что требуемое напряжение конечного устройства соответствует параметрам адаптера.

Следует учитывать требования к исправной электрической розетке с заземляющим контактом. TP-Link предписывает подключать устройство к электрической сети с заземлением через силовой кабель.

Нельзя самостоятельно разбирать, модифицировать или ремонтировать устройство. Адаптер следует защищать от воды, огня, чрезмерной влажности и высокой температуры.

Также в руководстве указано, что порты PoE не предназначены для зарядки литиевых аккумуляторов или устройств с питанием от литиевых батарей.

Для сетевой инфраструктуры следует использовать исправные Ethernet-кабели, качественные коннекторы и соответствующие стандартам электрические соединения. Если параметры конечного устройства неизвестны, подключать его к выходу Passive PoE не рекомендуется.

Комплектация TP-Link POE5460X

Согласно официальной странице Omada, стандартный комплект включает адаптер POE5460X, сетевой кабель питания Power Cord и инструкцию Installation Guide.

Отдельный Ethernet-кабель в перечне стандартной комплектации не указан. Для соединения с коммутатором и конечным устройством сетевые кабели необходимо подготовить отдельно с учётом требуемой скорости и длины.

Устройство имеет один порт DATA IN, один PWR+DATA OUT и один вход сетевого питания. Выходная мощность достигает 60 Вт при напряжении 54 В и токе 1,11 А.

Официальные сертификаты — CE, FCC, BSMI и KC. Аппаратная версия поставляемого оборудования должна быть сверена по маркировке изделия и упаковки.

Купить TP-Link POE5460X в ONECOM

TP-Link POE5460X — профессиональный адаптер Passive PoE 54 В с поддержкой Multi-Gigabit Ethernet до 10 Гбит/с и мощностью до 60 Вт. Модель позволяет передавать электрическую энергию и высокоскоростные данные по одному Ethernet-кабелю совместимому сетевому устройству, рассчитанному на пассивное питание 54 В.

Основные преимущества — поддержка 10GBASE-T, 5GBASE-T и 2.5GBASE-T, два сетевых интерфейса RJ45, встроенный блок питания, Plug & Play, индикатор PWR, настенное крепление и компактный корпус.

Перед приобретением необходимо проверить требования подключаемой точки доступа или другого оборудования: напряжение Passive PoE, потребляемый ток и мощность, способ передачи питания по кабелю и необходимую скорость Ethernet.

TP-Link POE5460X можно приобрести через интернет-магазин ONECOM.UZ или обратиться в магазин ONECOM по адресу: Ташкент, рынок Малика, магазин A-30. Доставка по Ташкенту и другим регионам Узбекистана осуществляется согласно действующим условиям магазина.


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Бренд: TP-Link
Серия: Omada
Модель: POE5460X
Официальное название: 54V 60W 10G Passive PoE Adapter
Тип устройства: Адаптер пассивного PoE / инжектор питания
Категория: Passive PoE-адаптеры
Назначение: Передача питания и Ethernet-данных по одному кабелю
Проверенная версия документации: UN V1
Аппаратная версия поставки: Уточняется
Тип питания: Passive PoE
Выходное напряжение: 54 В DC
Максимальный выходной ток: 1,11 А
Максимальная выходная мощность: До 60 Вт
Номинальные выходные параметры: 54 В / 1,11 А
Автоматическое определение необходимой мощности: Заявлено производителем
Регулировка выходного напряжения: Не заявлена
Совместимость с Passive PoE 54 В: Да
Совместимость с Passive PoE 24 В: Не заявлена
Совместимость с Passive PoE 48 В: Не подтверждена
IEEE 802.3af как режим подачи питания: Не заявлен
IEEE 802.3at как режим подачи питания: Не заявлен
IEEE 802.3bt как режим подачи питания: Не заявлен
PoE++ Type 3: Не заявлен
PoE++ Type 4: Не заявлен
Использование с обычными 802.3af/at/bt устройствами: Только при отдельно подтверждённой электрической совместимости
Максимальное количество питаемых устройств: 1
Количество выходов питания PoE: 1
Количество входов Ethernet: 1
Количество портов данных и питания: 1
Общее количество Ethernet-портов: 2
Тип Ethernet-разъёмов: RJ45
Порт DATA IN: 1 × RJ45
Порт PWR+DATA OUT: 1 × RJ45
Вход питания AC: 1
Источник питания: Встроенный блок питания
Сетевой кабель питания: Подключаемый Power Cord
Входное напряжение AC: Нет подтверждённого значения в Datasheet
Частота входного питания: Нет данных в Datasheet
Входной ток AC: Нет данных
Фактическое энергопотребление: Нет данных
КПД преобразования питания: Нет данных
Стандарты Ethernet: IEEE 802.3i / IEEE 802.3u / IEEE 802.3ab / IEEE 802.3an / IEEE 802.3bz
Максимальная скорость Ethernet: 10 Гбит/с
Поддерживаемые скорости: 10/100/1000/2500/5000/10000 Мбит/с
10BASE-T: Поддерживается
100BASE-TX: Поддерживается
1000BASE-T: Поддерживается
2.5GBASE-T: Поддерживается
5GBASE-T: Поддерживается
10GBASE-T: Поддерживается
Multi-Gigabit Ethernet: Поддерживается
Количество портов 10GbE: 2
Оптические порты SFP: Нет
Оптические порты SFP+: Нет
Ethernet 10/100 Мбит/с — кабель: UTP Cat5 или выше
Ethernet 10/100 Мбит/с — длина: До 100 м
Ethernet 1G — кабель: UTP Cat5e или выше
Ethernet 1G — длина: До 100 м
Ethernet 2.5G — кабель: UTP Cat5e или выше
Ethernet 2.5G — длина: До 100 м
Ethernet 5G — кабель: UTP Cat5e или выше
Ethernet 5G — длина: До 100 м
Ethernet 10G UTP — кабель: Cat6 или выше
Ethernet 10G UTP — длина: До 50 м
Ethernet 10G STP — кабель: Cat6a или выше
Ethernet 10G STP — длина: До 90 м
Гарантированная полезная скорость интернета: Не заявлена
Функция Ethernet-удлинителя свыше стандартных длин: Не заявлена
Функция Ethernet-коммутатора: Нет
Функция маршрутизатора: Нет
Встроенный Wi-Fi: Нет
Функция PoE-сплиттера: Нет
Возможность питания обычных устройств без Passive PoE: Не предназначен
Автоматическая настройка Ethernet: Plug & Play
Необходимость установки драйверов: Нет
Необходимость программной конфигурации: Нет
Веб-интерфейс управления: Не заявлен
Управление через Omada Controller: Не заявлено
Индикация питания: PWR
Состояние PWR — зелёный: Питание включено
Состояние PWR — выключен: Питание выключено
Количество LED-индикаторов: 1
Материал корпуса: Нет данных
Цвет корпуса: Белый, по официальному изображению
Способ установки: Настенное крепление / размещение на подходящей поверхности
Настенное крепление: Поддерживается
Рекомендуемая ориентация настенного крепления: Ethernet-порты вверх
Размеры (Ш × Г × В): 125 × 59,4 × 36,8 мм
Масса устройства: Нет данных
Размеры упаковки: Нет данных
Масса упаковки: Нет данных
Степень защиты IP: Не заявлена
Уличное исполнение: Не заявлено
Рабочая температура: −5…+40 °C
Температура хранения: −40…+70 °C
Рабочая влажность: 10–90%, без конденсации
Влажность хранения: 5–90%, без конденсации
Сертификация: CE, FCC, BSMI, KC
Требование заземлённой розетки: Да, согласно инструкции
Совместимость с точками доступа: Только при совпадении электрических требований Passive PoE
Совместимость с IP-камерами: Только при совпадении электрических требований Passive PoE
Совместимость с оборудованием 24 В Passive PoE: Не подтверждена; не подключать без проверки
Использование для зарядки литиевых батарей: Запрещено инструкцией
Адаптер POE5460X в комплекте: 1 шт.
Кабель питания в комплекте: 1 шт.
Инструкция по установке: 1 шт.
Ethernet-кабель в комплекте: Не указан
Комплектация: TP-Link POE5460X, Power Cord, Installation Guide
Гарантийный срок: 12 месяцев
